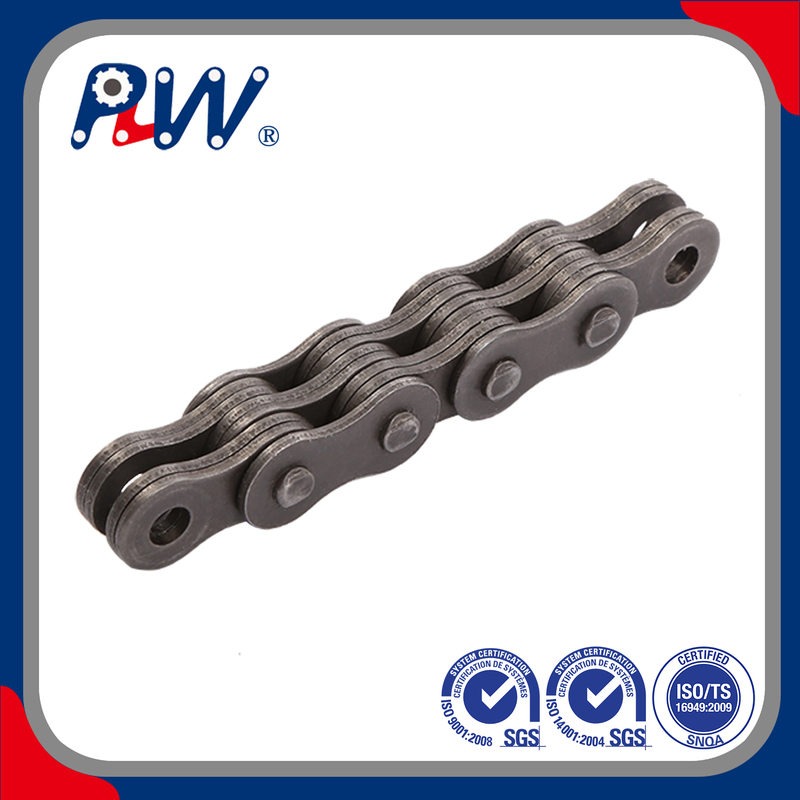

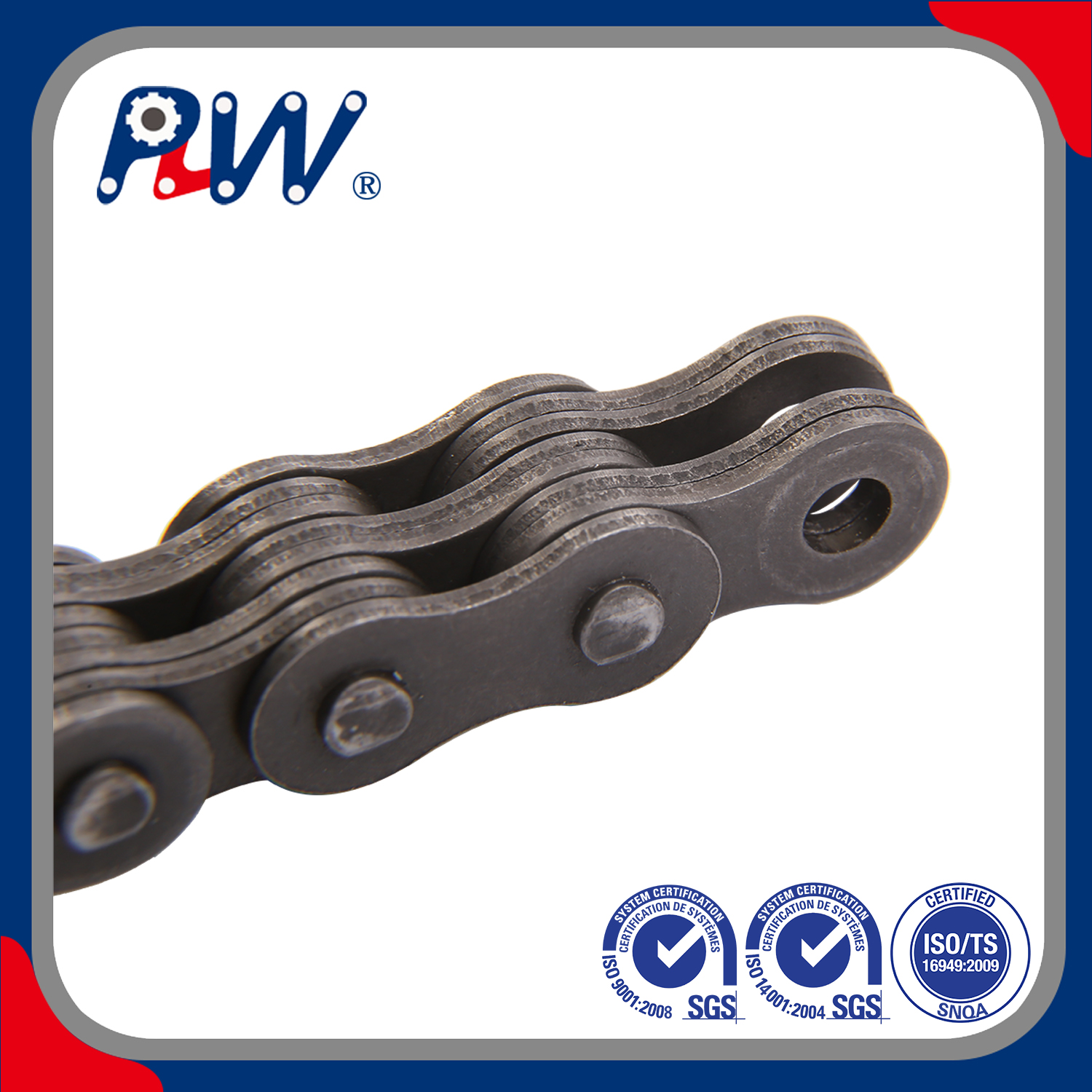

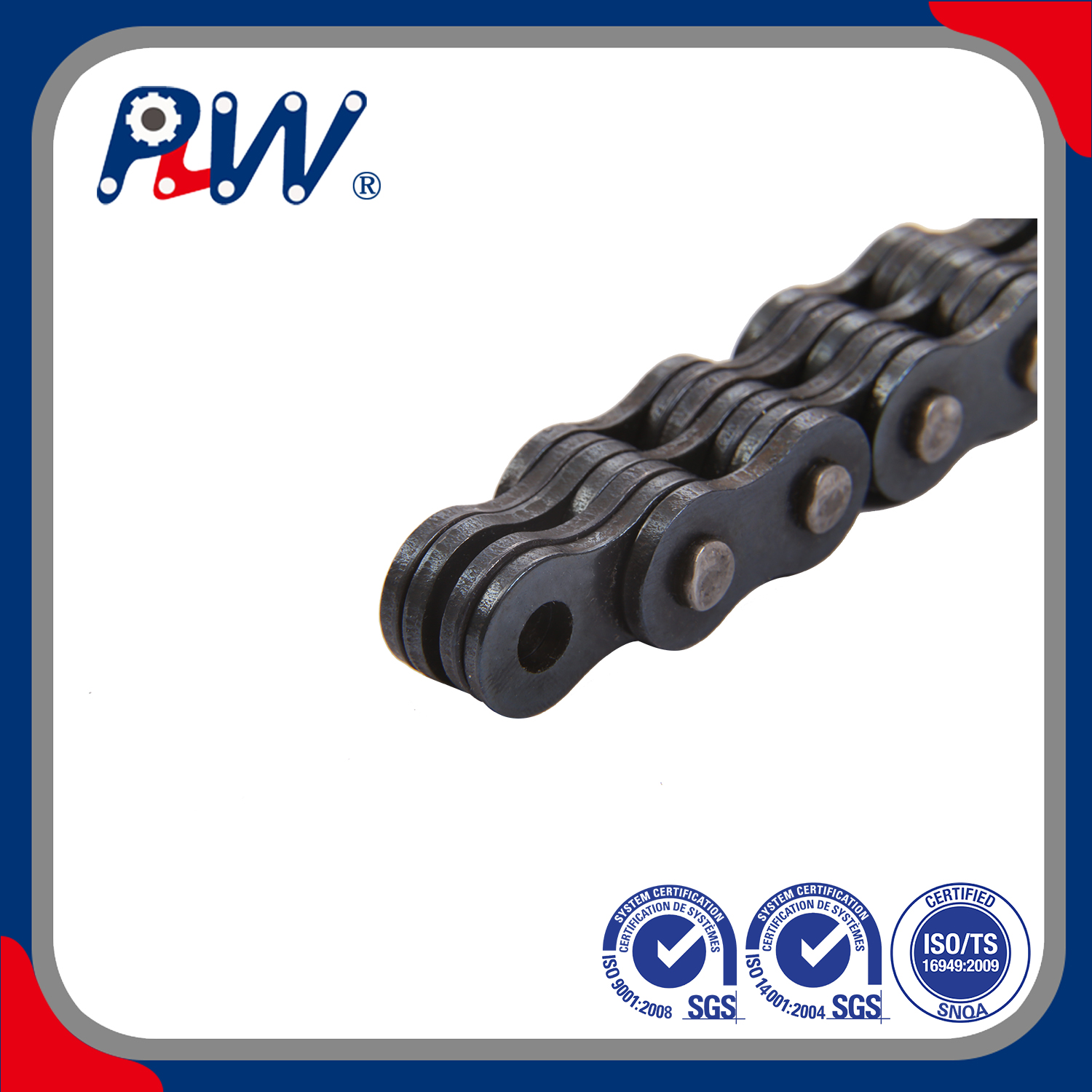

Leaf Chains-AL sorozat termékismertető

Alapvető tervezés és kivitelezés

• Könnyű teherbírású lemezkialakítás: A lengéscsillapító lemezek és csapok méretükben megegyeznek az azonos menetemelkedésű, szabványos ANSI görgősláncokkal, ugyanolyan lemezvastagsággal és csapátmérővel, mint az ANSI görgősláncoké, kiegyensúlyozva a szerkezeti egyszerűséget és az alapvető teherbírási teljesítményt.

• Megbízható összeszerelés: A külső láncszemek préselve vannak, és a csapokhoz szegecseltek, hogy megakadályozzák az elfordulást és biztosítsák a csatlakozás stabilitását. A belső láncszemek csúszós - csapokra illeszthetők a sima csuklózás érdekében, és a kötőelemek száma a fűzőkonfiguráció alapján állítható (pl. 2×2, 4×4, 6×6).

• Anyag és hőkezelés: Általában kiváló minőségű szénacélból (például 1045 acélból) készül, megfelelő hőkezeléssel (hűtés és temperálás), amely elegendő szakítószilárdságot és kopásállóságot garantál a könnyű munkakörülményekhez.

Főbb jellemzők és számozási rendszer

Számozás értelmezése (az AL844 példaként)

Általános méretek és tipikus paraméterek

• Haladás: 12,7 mm

• Csap átmérője: 4,45 mm

• Lemezvastagság: 2,03 mm

• Minimális szakítószilárdság: 45 kN

• Súly: 1,2 kg/m (fűzésenként változó)

A teljesítmény előnyei

1. Költséghatékony: A szabványos ANSI görgőslánc-alkatrészek gyártáshoz való felhasználásával az AL sorozatú levélláncok csökkentik a gyártási költségeket, így gazdaságos választássá teszik őket a könnyű alkalmazásokhoz.

2. Helytakarékosság: A görgők és perselyek nélküli kompakt szerkezet lehetővé teszi a könnyű beszerelést korlátozott helyű berendezésekbe, például kisméretű szerszámgépekbe és kompakt emelőszerkezetekbe.

3. Jó rugalmasság: A belső láncszemek csúszásmentes kialakítása biztosítja a sima artikulációt, amely alkalmas gyakori kis szögű hajlítási mozgásokhoz.

4. Könnyű cserélhetőség: Megfelel az ANSI görgős lánc méreteinek, megkönnyíti a cserét és a karbantartást, valamint kompatibilis az ANSI láncokhoz tervezett szabványos lánckerekekkel és tárcsákkal.

Alkalmazások

• Ellensúlyrendszerek kis - és közepes méretű szerszámgépekben

• Könnyű teheremelő mechanizmusok csomagoló- és nyomdagépekben

• Vonóalkatrészek kisméretű munkaállványokban és textilipari berendezésekben

• Kisegítő emelőberendezések kis targoncákban és anyagmozgató kocsikban

Tartozékok és testreszabás

• Alaptartozékok: Különféle összekötő láncszemek, végcsuklók és kapcsok állnak rendelkezésre, hogy megfeleljenek a különböző beépítési és csatlakozási követelményeknek, biztosítva az egyszerű és gyors összeszerelést.

• Egyedi megoldások: Személyre szabható fűzési konfigurációk (pl. 2×3, 3×4) és felületkezelések (fekete oxid, horganyzás) az egyedi környezeti és terhelési igényekhez igazodva.

Telepítési és karbantartási tippek

1. Gondoskodjon a lánckerekek/tárcsák megfelelő beállításáról, hogy elkerülje az összekötő lemezek és csapok egyenetlen kopását.

2. Használjon megfelelő kenőanyagokat a súrlódás minimalizálása és a lánc élettartamának meghosszabbítása érdekében.

3. Rendszeresen ellenőrizze a láncot, hogy nincsenek-e rajta kopás, deformáció vagy laza csapok, és azonnal cserélje ki a kopott alkatrészeket.

4. A lánc meghibásodásának elkerülése érdekében ne használja az AL sorozatú láncokat nagy teherbírású vagy lökésszerű terhelés esetén a teherbíró képességükön túl.

Megfelelőség és minőségbiztosítás

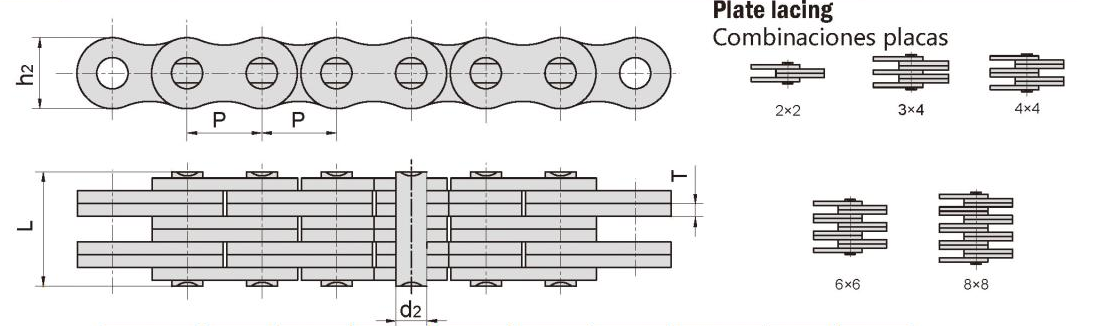

ANSI LÁNC SZ.	Hangmagasság	Lemezfűzés ​	Lemezmélység	Lemezvastagság ​	Csap átmérője	Csap hossza	Végső szakítószilárdság ​	Átlagos szakítószilárdság ​	Súly méterenként ​
ANSI Cadena sz	Paso	Combinaci ó n placa	Altura placas	Ancho placas	Di á metro pasador	Longitud pasador	Resis. rotura	Resis. média tracci ó n	Peso a metróban
	P		h2 max	T max	d2 max	L max	Q min	QB	q
	mm		mm	mm	mm	mm	kN/LB	KN	kg/m
AL322	9.525	2x2	7.7	1.30	3.58	6.8	9,0/2045	10.2	0.23
AL344		4x4				11.6	18,0/4090	20.0	0.46
AL422	12.700	2x2	10.4	1.50	3.96	8.3	14.1/3205	16.9	0.39
AL444		4x4				14.4	28,2/6409	35.2	0.74
AL466		6x6				20.5	42.3/9614	52.7	1.13
AL522	15.875	2x2	12.8	2.03	5.08	11.05	22,0/5000	27.5	0.64
AL534		3x4				17.0	33,0/7500	46.0	1.10
AL544		4x4				19.4	44,0/10000	55.0	1.25
AL566		6x6				27.5	66,0/15000	82.5	1.79
AL622	19.050	2x2	15.6	2.42	5.94	13.0	37,0/8409	44.4	0.86
AL644		4x4				22.7	63,7/14450	78.8	1.76
AL666		6x6				32.2	100,1/22750	118.6	2.60
AL688		8x8				42.2	133.4/30317	156.6	3.49
AL822	25.400	2x2	20.5	3.25	7.92	16.2	56,7/12886	68.6	1.54
AL844		4x4				29.4	113,4/25773	135.6	3.00
AL866		6x6				44.2	170,0/38636	202.3	4.46
AL1022	31.750	2x2	25.6	4.00	9.53	19.6	88,5/20114	107.1	2.37
AL1044		4x4				36.4	177,0/40227	203.6	4.68
AL1066		6x6				52.3	265,0/60227	315.3	7.20
AL1088		8x8				68.5	354,0/80454	421.2	9.94
AL1222	38.100	2x2	30.5	4.80	11.10	24.3	127,0/28864	151.1	3.65
AL1244		4x4				43.8	254,0/57727	299.7	7.05
AL1266		6x6				63.2	381,0/86591	426.3	10.50
AL1288		8x8				82.6	508,0/11545	568.4	14.03
AL1444	44.450	4x4	36.4	5.60	12.64	51.3	372,7/84705	413.6	10.34
AL1466		6x6				74.56	559,0/127045	620.4	15.16
AL1644	50.800	4x4	41.6	6.40	14.21	58.0	471,0/107045	522.8	12.98
AL1666		6x6				83.8	706.0/160454	783.6	19.76
AL1688		8x8				109.5	942,0/214090	1045.5	25.47
