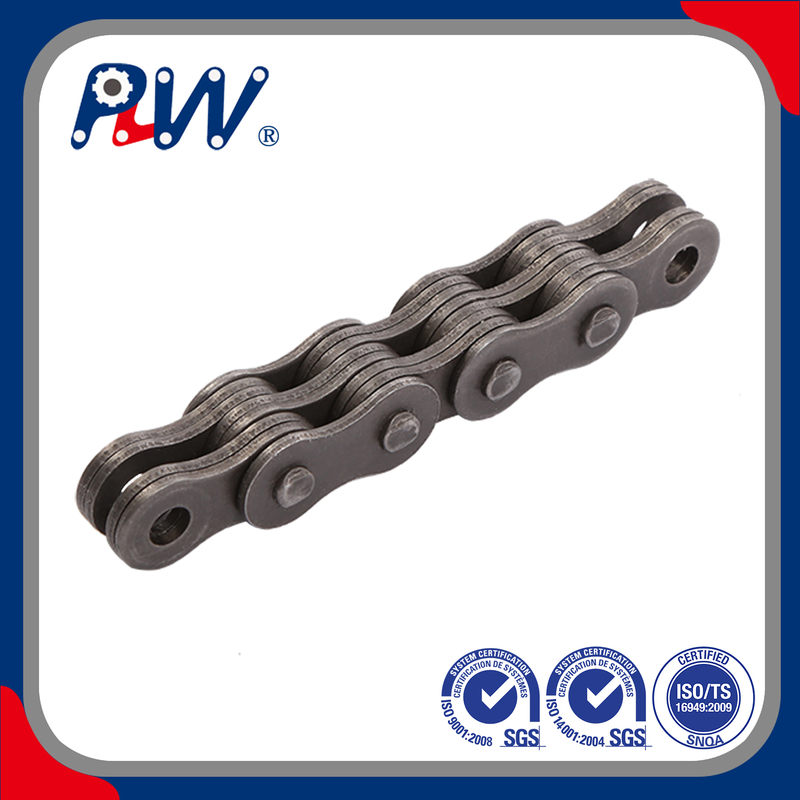

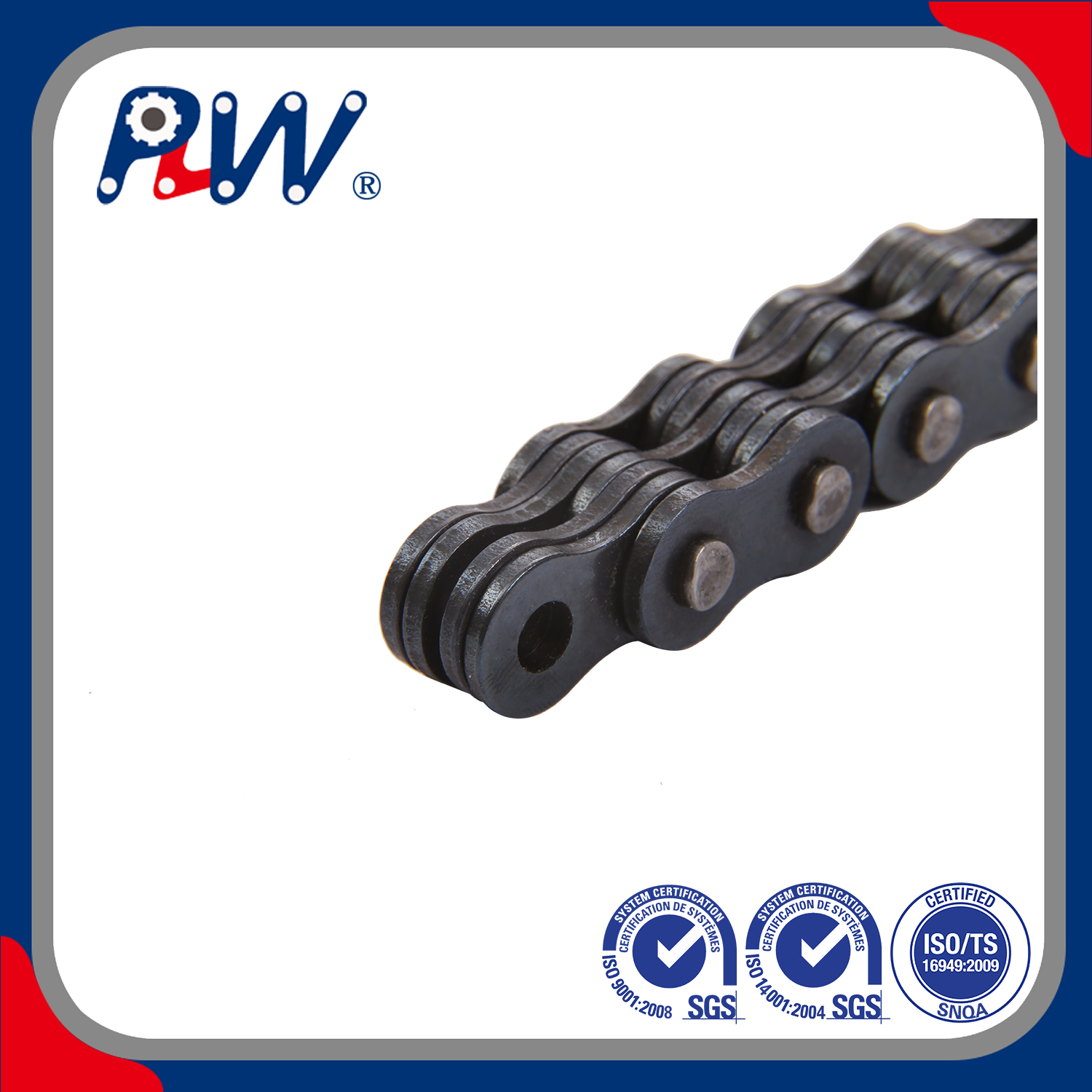

Leaf Chains-AL сериялы өнімге кіріспе

Негізгі дизайн және құрылыс

• Жеңіл жұмыс тақтайшасының дизайны: Байланыс тақталары мен түйреуіштер өлшемді түрде бірдей қадамдағы стандартты ANSI роликті тізбектеріне сәйкес келеді, ANSI роликті тізбектері сияқты пластина қалыңдығы және түйреуіш диаметрі, құрылымдық қарапайымдылық пен негізгі жүк көтеру өнімділігін теңестіреді.

• Сенімді құрастыру: айналуды болдырмас және қосылым тұрақтылығын қамтамасыз ету үшін сыртқы сілтемелер басылған және түйреуіштерге бекітілген. Ішкі сілтемелер тегіс артикуляция үшін түйреуіштерге тайғақ болып бекітіледі және байланыс пластиналарының санын байлау конфигурациялары негізінде реттеуге болады (мысалы, 2×2, 4×4, 6×6).

• Материал және термиялық өңдеу: Әдетте жоғары сапалы көміртекті болаттан (мысалы, 1045 болат) тиісті термиялық өңдеуден (сөндіру және шынықтыру) жасалады, бұл жеңіл жұмыс жағдайлары үшін жеткілікті созылу беріктігі мен тозуға төзімділікке кепілдік береді.

Негізгі техникалық сипаттамалар және нөмірлеу жүйесі

Нөмірлеуді интерпретациялау (мысал ретінде AL844 алу)

Жалпы өлшемдер және типтік параметрлер

• Қадам: 12,7 мм

• Істік диаметрі: 4,45 мм

• Пластинаның қалыңдығы: 2,03 мм

• Ең аз созылу беріктігі: 45 кН

• Салмағы: 1,2 кг/м (бауларға байланысты өзгереді)

Өнімділік артықшылықтары

1. Құны - тиімді: өндіріске арналған стандартты ANSI роликті тізбек құрамдастарын қолдана отырып, AL сериялы жапырақ тізбектері өндіріс шығындарын азайтады, бұл оларды жеңіл жүкті қолданбалар үшін үнемді таңдау етеді.

2. Кеңістікті үнемдеу: роликтері немесе төлкелері жоқ ықшам құрылым шағын өлшемді станоктар мен ықшам көтеру механизмдері сияқты шектеулі ғарыштық жабдықта оңай орнатуға мүмкіндік береді.

3. Жақсы икемділік: Ішкі буындардың сырғанайтын конструкциясы тегіс артикуляцияны қамтамасыз етеді, жиі шағын бұрышты иілу қозғалыстары бар қолданбаларға жарамды.

4. Оңай алмастыру мүмкіндігі: ANSI роликті тізбек өлшемдеріне сәйкес, ауыстыруды және техникалық қызмет көрсетуді жеңілдетеді және ANSI тізбектеріне арналған стандартты жұлдызшалармен және шығырлармен үйлесімді.

Қолданбалар

• Шағын және орта өлшемді станоктардағы қарсы салмақ жүйелері

• Буып-түю және басу машиналарындағы жеңіл – жүкті көтеру механизмдері

• Шағын көлемді әуе платформаларындағы және тоқыма жабдықтарындағы тартқыш құрамдас бөліктер

• Шағын жүк көтергіштер мен материалды – жүк тиеу арбаларындағы көмекші жүк көтергіш құрылғылар

Керек-жарақтар және теңшеу

• Стандартты керек-жарақтар: қарапайым және жылдам құрастыруды қамтамасыз ететін әр түрлі орнату және қосылым талаптарын қанағаттандыру үшін әртүрлі жалғау буындары, соңғы буындар және ілгектер қол жетімді.

• Арнайы шешімдер: қоршаған орта мен жүктеменің ерекше қажеттіліктеріне бейімделу үшін теңшелетін байлау конфигурациялары (мысалы, 2×3, 3×4) және бетті өңдеулер (қара оксид, мырышпен қаптау).

Орнату және техникалық қызмет көрсету бойынша кеңестер

1. Байланыс тақталары мен түйреуіштердің біркелкі тозуына жол бермеу үшін жұлдызшалардың/шығырлардың дұрыс туралануын қамтамасыз етіңіз.

2. Үйкелісті азайту және шынжырдың қызмет ету мерзімін ұзарту үшін қолайлы майлау материалдарын пайдаланыңыз.

3. Тізбекте тозу, деформация немесе түйреуіштердің бар-жоғын жүйелі түрде тексеріп, тозған құрамдастарды дереу ауыстырыңыз.

4. Тізбектің істен шығуын болдырмау үшін AL сериялы жапырақ шынжырларын ауыр жұмыс немесе соққыға байланысты жүктеме сценарийлерінде олардың жүк көтергіштігінен жоғары пайдаланбаңыз.

Сәйкестік және сапаны қамтамасыз ету

ANSI CHIN NO.	Қадам	Пластинаны байлау	Пластинаның тереңдігі	Пластинаның қалыңдығы	Істік диаметрі	Істік ұзындығы	Ең жоғары созылу күші	Орташа созылу күші	салмағы Бір метрдің
ANSI Cadena №	Пасо	Combinaci ó n placa	Altura placas	Анчо плакас	Метро пассадор​ ​	Бойлық пасадор	Қарсыласу. ротура	Қарсыласу. media tracci ó n	песо арқылы Метро
	П		h2 макс	T макс	d2 макс	L макс	Q мин	QB	q
	мм		мм	мм	мм	мм	кН/ЛБ	Қ.Н	кг/м
AL322	9.525	2х2	7.7	1.30	3.58	6.8	9.0/2045	10.2	0.23
AL344		4х4				11.6	18.0/4090	20.0	0.46
AL422	12.700	2х2	10.4	1.50	3.96	8.3	14.1/3205	16.9	0.39
AL444		4х4				14.4	28.2/6409	35.2	0.74
AL466		6x6				20.5	42.3/9614	52.7	1.13
AL522	15.875	2х2	12.8	2.03	5.08	11.05	22,0/5000	27.5	0.64
AL534		3х4				17.0	33,0/7500	46.0	1.10
AL544		4х4				19.4	44,0/10000	55.0	1.25
AL566		6x6				27.5	66,0/15000	82.5	1.79
AL622	19.050	2х2	15.6	2.42	5.94	13.0	37.0/8409	44.4	0.86
AL644		4х4				22.7	63,7/14450	78.8	1.76
AL666		6x6				32.2	100.1/22750	118.6	2.60
AL688		8х8				42.2	133.4/30317	156.6	3.49
AL822	25.400	2х2	20.5	3.25	7.92	16.2	56,7/12886	68.6	1.54
AL844		4х4				29.4	113.4/25773	135.6	3.00
AL866		6x6				44.2	170.0/38636	202.3	4.46
AL1022	31.750	2х2	25.6	4.00	9.53	19.6	88.5/20114	107.1	2.37
AL1044		4х4				36.4	177.0/40227	203.6	4.68
AL1066		6x6				52.3	265.0/60227	315.3	7.20
AL1088		8х8				68.5	354.0/80454	421.2	9.94
AL1222	38.100	2х2	30.5	4.80	11.10	24.3	127.0/28864	151.1	3.65
AL1244		4х4				43.8	254.0/57727	299.7	7.05
AL1266		6x6				63.2	381.0/86591	426.3	10.50
AL1288		8х8				82.6	508.0/11545	568.4	14.03
AL1444	44.450	4х4	36.4	5.60	12.64	51.3	372.7/84705	413.6	10.34
AL1466		6x6				74.56	559.0/127045	620.4	15.16
AL1644	50.800	4х4	41.6	6.40	14.21	58.0	471,0/107045	522.8	12.98
AL1666		6x6				83.8	706.0/160454	783.6	19.76
AL1688		8х8				109.5	942.0/214090	1045.5	25.47
