أسنان مسننة مزدوجة من الدرجة الصناعية لتعزيز مشاركة السلسلة

العجلة المسننة القياسية هي أحد مكونات ناقل الحركة المستخدمة مع السلاسل القياسية (مثل السلاسل الأسطوانية، والسلاسل الصامتة، وما إلى ذلك)، لتحقيق نقل الطاقة أو نقل المواد من خلال ربط أسنانها بالسلسلة.

نموذج:
ضرس قياسي
ماركة:
PLW أو حسب الطلب
مادة:
سبائك الصلب / الفولاذ المقاوم للصدأ
حزمة النقل:
حالة الخشب الرقائقي
العلامة التجارية:
النساء الحوامل والمرضعات
أصل:
الصين
قياسي أو غير قياسي:
معيار
يكتب:
ضرس

التوفر:

الكمية:



استفسر أضف إلى السلة

وصف المنتج

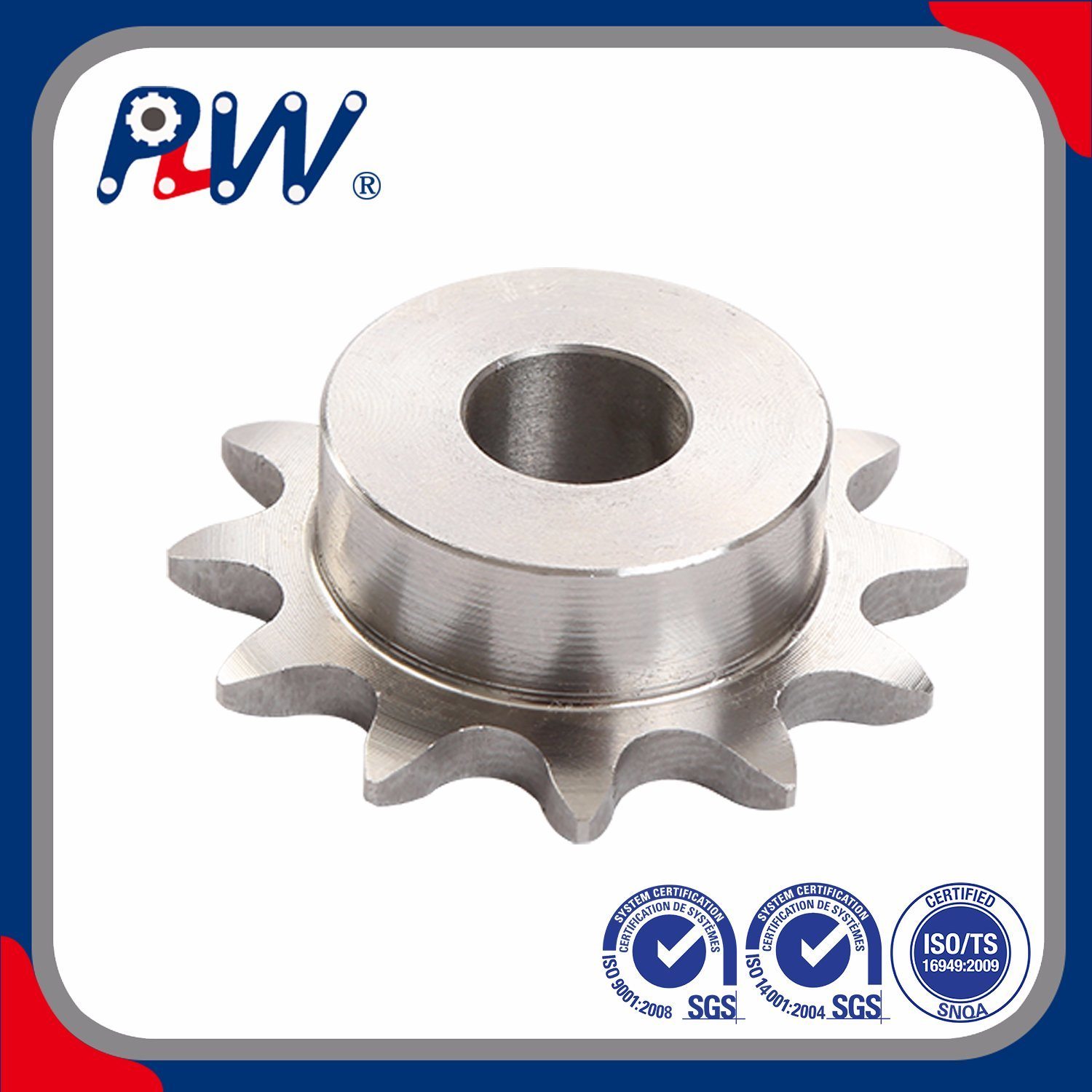

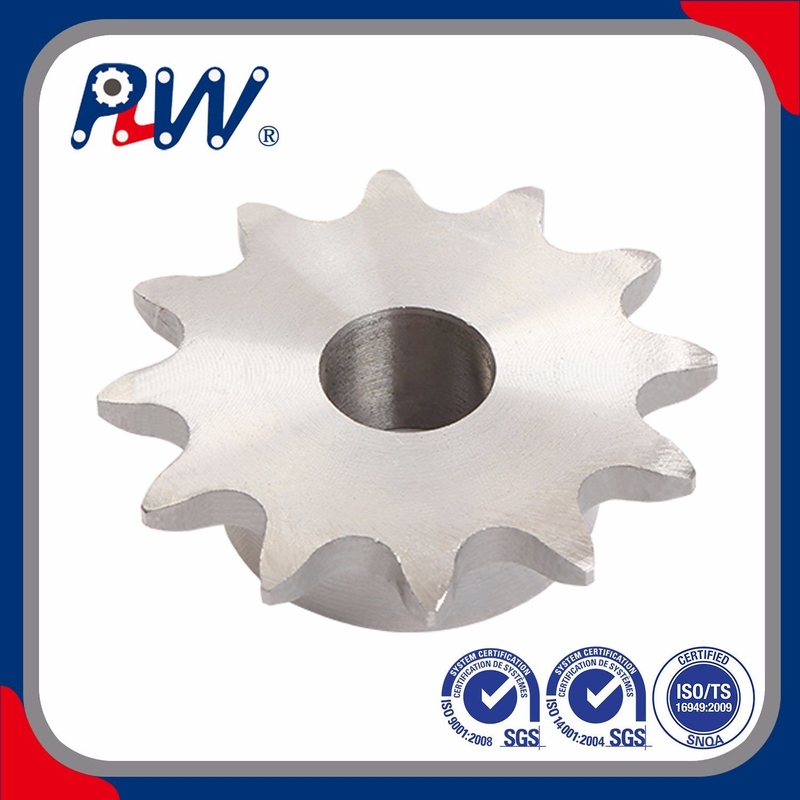

أسنان مسننة مزدوجة

إن أسنان العجلة المسننة المزدوجة الصناعية الخاصة بنا عبارة عن مكونات عجلة نقل مصممة بدقة لتحسين أداء شبكة السلسلة واستقرار القيادة بشكل عام. يتميز هذا العجلة المسننة بتصميم احترافي ذو هيكل فردي مزدوج، ويجمع بشكل مثالي بين ميزة المطابقة المرنة للعجلات المسننة أحادية الصف والأداء الشبكي عالي الثبات للهياكل ذات الصف المزدوج. إنه يعزز بشكل كبير إحكام ربط السلسلة، ويحل بشكل فعال مشاكل النقل الصناعي الشائعة مثل تخطي السلسلة، والانزلاق، والشبكات غير المستقرة، والتآكل المبكر. تم تصنيع العجلة المسننة من الفولاذ الكربوني عالي القوة وتقنية المعالجة الحرارية المتكاملة، مما يوفر صلابة رائعة ومقاومة التآكل ومقاومة الصدمات. مناسبة لمختلف معدات النقل الصناعية المتوسطة والثقيلة، فهي توفر دعمًا دقيقًا ومستقرًا وطويل الأمد لنقل الطاقة لخطوط الإنتاج الآلية والآلات الزراعية والناقلات اللوجستية والأنظمة الميكانيكية الصناعية العامة.

الميزات والمزايا الأساسية

1. هيكل فردي مزدوج محسّن، ومشاركة سلسلة محسنة

من خلال اعتماد التصميم الهيكلي الفردي المزدوج الحصري، تحقق العجلة المسننة شبكة سلسلة أكثر دقة وإحكامًا مقارنة بالعجلات المسننة التقليدية. يزيد تباعد الأسنان الأمثل وهيكل توزيع الضغط من منطقة الاتصال بين الأسنان وروابط السلسلة، مما يحسن بشكل فعال مشاركة السلسلة وقوة الإمساك. إنه يتجنب تمامًا قفز الأسنان، وانحراف السلسلة والانزلاق أثناء التشغيل عالي السرعة أو التحميل الثقيل، مما يضمن نقل الطاقة بدون تأخير ويحسن بشكل كبير الاستقرار العام لنظام القيادة.

2. مادة فولاذية من الدرجة الصناعية وصلابة هيكلية فائقة

مصنوع من فولاذ هيكلي عالي الجودة وعالي الكربون مع عملية تشكيل وتزوير متكاملة. يتميز جسم العجلة المسننة بالكثافة العالية، والملمس الموحد، ومقاومة الضغط القوية، والمقاومة الفعالة للتشوه الهيكلي وانحراف الأسنان تحت حمل عزم الدوران الثقيل طويل المدى. تختلف عن العجلة المسننة ذات الصفائح الرقيقة العادية، فإن العجلة المسننة ذات الدرجة الصناعية تحافظ على دقة هيكلية مستقرة في ظل التشغيل المستمر عالي الكثافة، بدون انحناء أو تشويه، مما يحقق موثوقية هيكلية طويلة المدى.

3. تصنيع الأسنان باستخدام الحاسب الآلي الدقيق لنقل سلس

تتم معالجة كل سن من أسنان العجلة المسننة باستخدام تقنية القطع CNC عالية الدقة وتقنية الطحن الدقيق، مع شكل أسنان قياسي وسطح أسنان أملس وتحمل ثابت لطبقة السن. يضمن نصف قطر الأسنان الذي تمت معايرته بدقة توافقًا سلسًا مع سلاسل الأسطوانة المطابقة، مما يقلل من الاحتكاك الشبكي واهتزاز التشغيل. إنه يحقق تشغيلًا منخفض الضوضاء ومنخفض الارتعاش وكفاءة عالية، مما يقلل من فقدان الطاقة أثناء النقل ويحسن كفاءة التشغيل الميكانيكية.

4. معالجة تصلب احترافية ومقاومة شديدة للتآكل

تخضع جميع أسطح الأسنان العاملة للتبريد عالي التردد والمعالجة الحرارية الشاملة لتشكيل طبقة مقاومة للتآكل عالية الصلابة. يقاوم سطح الأسنان المتصلب بشكل فعال احتكاك السلسلة على المدى الطويل والتآكل الناتج عن الصدمات وفرك المواد، مما يؤخر ترقق الأسنان وفشل التآكل. بالمقارنة مع العجلة المسننة العادية غير المعالجة، فإن عمر الخدمة يمتد بشكل كبير، مما يقلل من تكرار الاستبدال وتكاليف صيانة المعدات.

5. مقاومة قوية للصدمات وأداء مضاد للتعب

مع تكنولوجيا المعالجة الحرارية العلمية، يوازن العجلة المسننة صلابة السطح والمتانة الأساسية، ويتعامل بشكل فعال مع تأثير التوقف المتكرر، والحمل الزائد الفوري لعزم الدوران والاهتزاز الدوري طويل المدى للمعدات الصناعية. إنها ليست عرضة لكسر الأسنان، وتشقق الأسنان والشيخوخة بسبب التعب في ظروف العمل القاسية مثل الغبار العالي والحمل الثقيل، مما يضمن التشغيل المستمر والآمن للمعدات الميكانيكية.

6. المواصفات القياسية والتوافق الواسع

تم تصنيعها بما يتوافق تمامًا مع المعايير الصناعية الدولية، مع درجة دقة ورقم السن ومعلمات الفتحة. إنه متوافق تمامًا مع سلاسل الأسطوانة القياسية ذات المسافة القصيرة والسلاسل المزدوجة وسلاسل النقل الصناعية في السوق. الحجم القياسي يدعم الاستبدال المباشر والتركيب السريع دون تعديل المعدات، ويتميز بتعدد الاستخدامات القوي وسهولة التركيب العالية.

تطبيق المنتج

تُستخدم العجلة المسننة المزدوجة الصناعية على نطاق واسع في مختلف معدات نقل الطاقة الصناعية ونقل المواد. تشمل سيناريوهات التطبيق النموذجية خطوط الإنتاج الصناعي الآلي، وآلات التعبئة والتغليف، ومعدات النسيج، والآلات الزراعية، وأنظمة النقل اللوجستية، وآلات تجهيز الأغذية وأجهزة النقل الميكانيكية العامة. إنها مناسبة بشكل خاص لظروف العمل التي تتطلب دقة ربط عالية وتشغيلًا مستقرًا ونقلًا مستمرًا على المدى الطويل.

ضمان الجودة

يخضع كل ضرس فردي صناعي مزدوج لفحص صارم في المصنع، بما في ذلك معايرة الأبعاد واختبار صلابة الأسنان واختبار أداء الشبكات واختبار مقاومة الحمل. نحن نطبق مراقبة الجودة الكاملة للعملية بدءًا من شراء المواد الخام والمعالجة الدقيقة والمعالجة الحرارية وحتى تشطيب المنتج النهائي وتعبئته. تتوافق جميع المنتجات مع المعايير الصناعية الدولية مع الأداء المستقر والمتانة العالية، مما يوفر للعملاء العالميين حلولًا موثوقة لدعم النقل الصناعي وخدمة ما بعد البيع الاحترافية.

sprocket.pdf

التطبيق: بيئة درجة حرارة عالية، بيئة تآكل.

رقم الموديل: لسلاسل الأسطوانة DIN 8187-ISO/R606

屏幕截图 2024-08-09 145840

يكتب	ز	دي	موانئ دبي	دي	dmis	د	أ	ب ح14	Cmax	ل
3/8 بوصة × 7/32 بوصة R6.35 06B-1	13	43	39.80	33.45	33.16	10	20.3	5.3	28	25.5
	15	49.3	45.81	39.46	39.21	10	20.3	5.3	34	25.5
	17	55.3	51.84	45.49	45.27	12	20.3	5.3	40	25.5
	19	61.3	57.87	51.52	51.32	12	20.3	5.3	46	25.5
	21	68	63.91	57.56	57.38	15	20.3	5.3	52	25.5
	23	73.5	69.95	63.60	63.44	15	20.3	5.3	59	25.5
	25	80	76.00	69.65	69.50	15	20.3	5.3	65	25.5
1/2 بوصة × 5/16 بوصة R8.51 08B-1	13	57.4	53.07	44.56	44.17	10	24.8	7.2	37	32
	15	65.5	61.08	52.57	52.24	10	24.8	7.2	45	32
	17	73.6	69.12	60.61	60.31	12	24.8	7.2	53	32
	19	81.7	77.16	68.65	68.39	12	24.8	7.2	62	32
	21	89.7	85.21	76.71	76.46	15	24.8	7.2	70	32
	23	98.2	93.27	84.76	84.54	15	24.8	7.2	78	32
	25	105.8	101.33	92.82	92.62	15	24.8	7.2	86	32
5/8 بوصة × 3/8 بوصة R10.16 10B-1	13	73	65.33	56.17	55.69	15	27.9	9.1	48	37
	15	83	76.35	66.19	65.78	15	27.9	9.1	58	37
	17	93	86.39	76.23	75.87	15	27.9	9.1	68	37
	19	103.3	96.45	86.29	85.96	19	27.9	9.1	79	37
	21	113.4	106.51	96.35	96.06	19	27.9	9.1	89	37
	23	123.4	116.59	106.43	106.15	19	27.9	9.1	99	37
	25	134	126.66	116.50	116.25	19	27.9	9.1	109	37
3/4 بوصة × 7/16 بوصة R12.07 12B-1	13	87.5	79.60	67.53	66.95	20	33.9	11.1	59	45
	15	99.8	91.63	79.56	79.05	20	33.9	11.1	71	45
	17	111.5	103.67	91.60	91.18	20	33.9	11.1	83	45
	19	124.2	115.74	103.67	103.27	20	33.9	11.1	95	45
	21	136	127.82	115.75	115.39	24	33.9	11.1	107	45
	23	149	139.90	127.83	127.51	24	33.9	11.1	119	45
	25	160	151.99	139.92	139.62	24	33.9	11.1	131	45
1 بوصة × 17.02 15.88 راند 16 ب-1	13	117	106.14	90.26	89.48	24	47.8	16.2	78	64
	15	133	122.17	106.29	105.62	24	47.8	16.2	95	64
	17	149	138.23	122.35	121.76	24	47.8	16.2	111	64
	19	165.2	154.32	138.44	137.91	24	47.8	16.2	127	64
	21	181.2	170.42	154.54	154.06	24	47.8	16.2	143	64
