S-Type アタッチメント付き農業用スチールチェーン |農業機械用コンベヤローラチェーン

付属品を備えた形鋼農業用チェーンは、農業機械や装置用に特別に設計された伝動コンポーネントであり、高強度、耐摩耗性、耐食性などの特性を備えており、さまざまな複雑な農業作業環境に適応できます。

モデル：
S型スチール農業チェーン
ブランド：
PLWまたはオーダーメイド
材料：
炭素鋼
輸送パッケージ:
ビニール袋+カートンボックス+合板ケース
商標：
PLW
起源：
中国
標準または非標準:
標準
タイプ：
農業チェーン

在庫状況:

数量:



お問い合わせバスケットに追加

製品説明

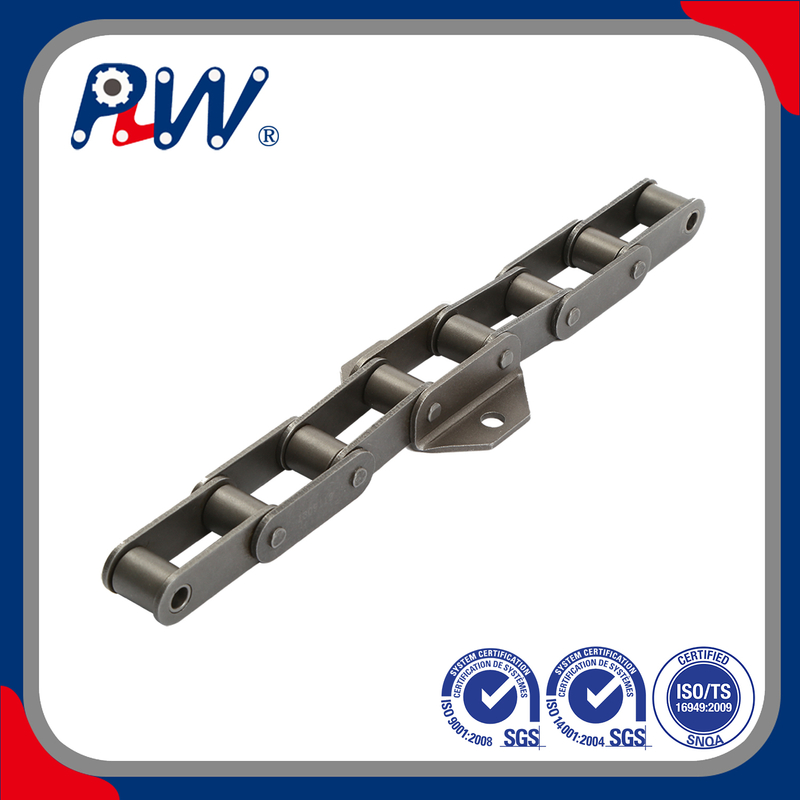

S形アタッチメント付スチール農業チェーン

S型スチール農業チェーン（アタッチメント付）は、農業機械用に特別に開発されたプロ仕様の高耐久伝動・搬送チェーンです。高強度炭素鋼と標準化された工業職人技で製造されたこのシリーズの農業用チェーンには、適合するカスタマイズされたアタッチメントが装備されており、安定した材料の供給、持ち上げ、搬送作業を実現します。強力な耐衝撃性、優れた耐摩耗性、優れた環境適応性を特徴としており、さまざまな農場の収穫、搬送、加工装置で広く使用されている中核的なウェアラブルコンポーネントです。

主な特長

1. 高張力鋼構造と耐重荷重性高級高品質構造用鋼を採用し、焼き入れ・焼き戻しを含む一貫した熱処理工程により、チェーン本体、ピン、ブシュ、ローラの全体として高い硬度と引張強度を実現しました。最適化されたS型チェーン構造により、操作圧力が効果的に分散され、農作業中の重荷重、瞬間的な衝撃、頻繁な起動荷重に耐え、変形、伸び、破損を防ぎます。

2. 機能的にマッチしたアタッチメント精密溶接または一体成形された農業用特殊アタッチメントを装備し、安定した伝動機能と資材搬送機能を兼ね備えています。アタッチメントはしっかりとした接続、正確な位置決め、強力な支持力を備えており、穀物、作物、農業資材を滑ったり脱落することなく安定してつかみ、持ち上げ、輸送することができ、農業機械の作業効率が大幅に向上します。

3. 優れた耐摩耗・耐汚環境適応性主要部品はすべて厳密な表面硬化処理と防錆処理が施されています。チェーン構造は複雑な農場作業条件に合わせて最適化されており、土壌、作物の残渣、ほこり、雑貨による摩耗に効果的に耐えます。湿気や泥、屋外の全天候環境でも安定した動作性能を維持し、故障率が低く、耐用年数が長くなります。

4. スムーズな作動と低メンテナンス厳しい寸法公差基準で生産されたチェーンピッチは正確で、柔軟な回転と正確なスプロケットの噛み合いを実現します。低振動、低騒音でスムーズに動作し、材料の詰まりや機械的故障を効果的に軽減します。防塵・防汚構造設計により、日常の清掃や注油の頻度が減り、装置のメンテナンスコストやダウンタイムロスが削減されます。

5. 標準仕様と強力な互換性農業用チェーンの国際規格に基づいて製造されたS型農業用チェーンは、世界共通の標準寸法を有しており、主流の農業用スプロケットや機械設備との完全な互換性と互換性を実現しています。簡単な設置・交換により、装置のメンテナンスや部品の更新に大変便利です。

製品仕様

• 製品タイプ: カスタムアタッチメント付き S 型スチール農業用チェーン • 材質: 農業機械用高張力炭素鋼 • プロセス: 全面熱処理、表面硬化、防錆処理 • 性能: 耐重荷重、耐摩耗性、耐衝撃性、防汚性 • オプション付属品: 複数の標準およびカスタム農業用アタッチメント • 作業条件: 屋外、泥やほこりの多い農場環境に適応 • カスタムサービス: カスタムチェーンの長さ、アタッチメントスタイル、表面処理が利用可能

アプリケーション

アタッチメント付きのSタイプ農業用チェーンは、穀物収穫機、トウモロコシ収穫機、農業用コンベア、作物吊り上げ機、飼料加工装置、農業用給餌機械、その他の農業用伝達および搬送システムを含む、あらゆる種類の農業機械や農機具に広く適用されています。

私たちの利点

当社は、完全な製品シリーズを備えた標準およびカスタマイズされた農業チェーンの製造を専門としています。すべてのチェーンは出荷前に厳格な引張試験、摩耗検出、寸法検査を受けます。工場直販、大量卸売、パーソナライズされたOEMカスタマイズをサポートしています。安定した品質、競争力のある価格、短納期により、当社は世界の農業機械メーカーおよび販売業者に信頼性の高いトランスミッションチェーンソリューションを提供します。

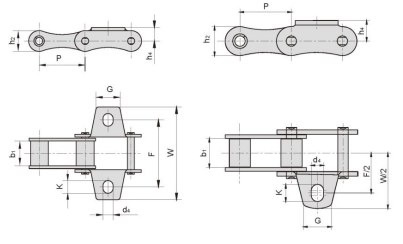

チェーンNO.	P	b1	G	F	W	h4	d4	K	h2
カデナ番号	mm	mm	mm	mm	mm	mm	mm	mm	mm
S32K1	29.21	15.88	15.0	42.9	61.0	8.6	5.3	6.9	13.2
S32K1F1	29.21	15.88	15.0	42.9	61.0	8.6	6.5	8.1	13.2
S42K1	34.93	19.05	17.5	54.0	74.9	14.0	8.3	11.5	19.8
S45K1	41.40	22.23	22.0	54.0	75.0	11.4	8.5	11.7	17.3
S51K1	38.10	16.00	19.0	49.8	71.5	11.4	8.3	9.9	17.3
S52K1	38.10	22.23	19.0	58.8	78.0	11.4	8.3	9.9	17.3
S52K1F1	38.10	22.23	19.0	58.8	78.0	11.4	6.6	8.2	17.3
S55K1	41.40	22.23	22.0	54.0	75.0	11.4	8.5	11.7	17.3
S55K1F1	41.40	22.23	22.0	54.0	75.0	11.4	6.5	9.5	17.3
S55HK1	41.40	22.23	34.0	52.7	82.0	13.4	8.4	11.4	20.4
S62K1	41.91	26.20	22.0	66.8	95.4	11.4	8.3	14.7	17.3
S62A2K1	41.91	26.20	22.0	66.7	95.5	12.6	8.3	14.7	17.3
S62F2K1	41.91	26.20	22.0	66.8	95.4	11.4	6.5	13.0	17.3
S62F5A2K1	41.91	26.20	22.0	66.7	95.5	12.6	8.3	14.7	16.7
S77K1	58.34	22.23	25.0	76.2	102.0	20.8	8.3	11.5	26.2
S88K1	66.27	28.58	22.0	97.0	119.4	20.8	8.3	9.9	26.2
S51HF1K1	38.10	16.00	34.0	52.4	84.5	13.0	8.3	9.9	21.0
S88F2K1	66.27	28.58	22.0	97.0	119.4	20.8	8.3	9.9	26.2
S42A1F2	34.93	19.05	23.6	54.0	75.0	14.0	6.9	10.1	19.8
S42F2A1	34.93	19.05	17.5	54.0	75.0	14.0	8.3	11.5	19.8
S88F3K1	66.27	28.58	30.0	97.7	120.0	20.5	8.3	9.9	26.2

98-1

チェーンNO.	P	b1	C	E	F	W	d4	h2
カデナ番号	mm	mm	mm	mm	mm	mm	mm	mm
S32SD	29.21	15.88	20.0	19.2	58.0	78.0	6.4	13.2
S45W-F1	41.40	22.23	20.0	37.0	58.0	87.0	6.6	17.3
S45W-F4	41.40	22.23	20.5	33.2	58.0	85.6	6.6	17.3
S45F1	41.40	22.23	21.0	25.0	62.4	83.4	8.5	17.3
S45SDF2	41.40	22.23	21.0	28.5	62.4	83.4	8.5	17.3
S52SD	38.10	22.23	20.0	19.2	62.0	88.5	6.4	17.3
S52F4	38.10	15.80	20.6	37.0	53.8	69.5	6.4	16.7
S52F8	38.10	22.23	20.6	37.0	60.7	76.4	6.4	17.3
S52F9	38.10	18.50	20.0	18.5	54.5	71.0	6.5	16.5
S52LSD	38.10	16.40	20.0	17.5	54.5	71.0	6.5	16.5
S52LF2SD	38.10	16.00	20.0	19.0	54.6	76.6	6.5	17.0
S52F12SD	38.10	13.00	20.0	30.0	47.5	83.4	6.4	17.3
S52SDF2	38.10	22.20	20.2	37.2	57.6	86.2	6.5	16.4
S55F2	41.40	22.23	20.0	37.0	58.0	87.0	6.4	17.3
S55F3	41.40	22.23	20.5	33.2	58.0	85.6	6.6	17.3
S55F4	41.40	22.23	20.0	37.0	58.0	87.0	6.6	17.3
S55F6	41.40	22.23	20.0	30.0	58.0	87.0	6.4	17.3
S55F7	41.40	22.23	20.5	33.2	62.0	85.6	6.6	17.3
55VSDF2	41.40	22.23	20.5	33.2	62.0	85.6	8.3	20.0
55VSDF1	41.40	22.23	20.5	33.2	62.0	85.6	6.6	20.0
S55RSDF1	41.40	22.23	20.5	33.2	62.0	85.6	6.6	22.4
S55SDF2	41.40	22.20	20.0	33.4	58.0	86.0	6.6	17.3
S62SD	41.91	26.20	20.0	32.6	61.4	92.0	6.4	17.3

99-1

チェーンNO.	P	d1	b1	C	E	F	W	d4	h2
カデナ番号	mm	mm	mm	mm	mm	mm	mm	mm	mm
S52F11SD	38.1	16.00	17.50	21.0	23.0	55.0	75.0	8.3	20.0
S52F3	38.4	15.88	18.50	24.0	37.4	52.0	73.0	8.7	17.5
C45F1SD	41.4	15.24	22.23	19.7	41.7	58.0	90.0	6.6	17.3

99-2

チェーンNO.	P	b1	C	E	F	W	h4	d4
カデナ番号	mm	mm	mm	mm	mm	mm	mm	mm
55VSE	41.4	22.23	41.0	17.5	88	118	18.44	8.4
55VSEL	41.4	22.23	41.0	31.3	88	118	18.44	8.4
55VSEF1	41.4	22.23	40.0	25.0	88	118	18.00	8.4
CA645SE	41.4	22.23	40.0	17.5	88	118	18.00	8.4

99-3

チェーンNO.	P	C	E	F	W	d4	K
カデナ番号	mm	mm	mm	mm	mm	mm	mm
S55F9SD	41.4	20.5	33.4	62.0	85.4	6.7	10.7

スクリーン截图 2024-10-08 092731

チェーンNO.	P	あ	B	F	h4	d4
カデナ番号	mm	mm	mm	mm	mm	mm
S55HF2	41.4	39.0	50	61.0	11.8	8.3
S55HF1	41.4	30.0	30	32.0	13.5	6.5

チェーンNO.	ピッチ	ローラー径	幅間の	ピン径	ピンの長さ		プレート寸法		極限引張強さ	1重量あたりのメートル
カデナ番号	パソ	ディアメトロ・ロディージョ	アンチョのインテリア	ディアメトロパサドール	ロンジトゥドパサドール		広場次元の		抵抗。ロトゥーラ	ペソ地下鉄
	P	d1 最大	b1 分	d2 最大	L 最大値	LC 最大	h2 最大	Tmax	Q 分	q
	mm	mm	mm	mm	mm	mm	mm	mm	KN/LB	kg/m
S55HF2	41.4	23.00	22.23	8.28	42.0	45.5	20.0	4.0/3.0	47.5/10685	4.27
S55HF1	41.4	17.78	22.23	8.28	39.5	42.8	20.4	3.0	45/10122	2.90

100-2

チェーンNO.	ピッチ	ローラー径	幅の内板間	ピン径	ピン中空内径	ピンの長さ			内プレートの深さ	極限引張強さ	平均強度
カデナ番号	パソ	ディアメトロ・ロディージョ	アンチョのインテリア	ディアメトロパサドール	ディアメトロアグジェロパサドール	ロンジトゥドパサドール			アルトゥーラプラカス	抵抗。ロトゥーラ	抵抗。メディアトラクション
	P	d1 最大	b1 分	d2 最大	d3 最大	L1 最大	L2 最大	LC 最大	h2 最大	Q 分	クオ
	mm	mm	mm	mm	mm	mm	mm	mm	mm	kN/LB	KN
216BF1	50.8	15.88	17.02	8.28	35.3	37.8	35.8	41.3	22.0	60.0/13636	70.8
CA650F3	50.8	19.05	19.05	9.53	35.3	40.4	37.8	44.7	25.0	90.0/20454	99
