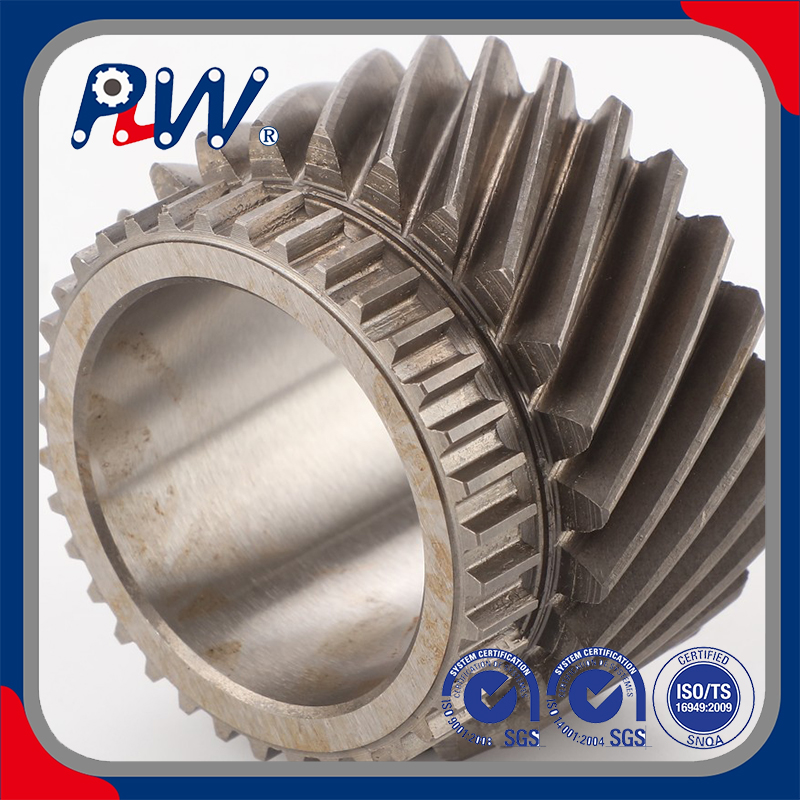

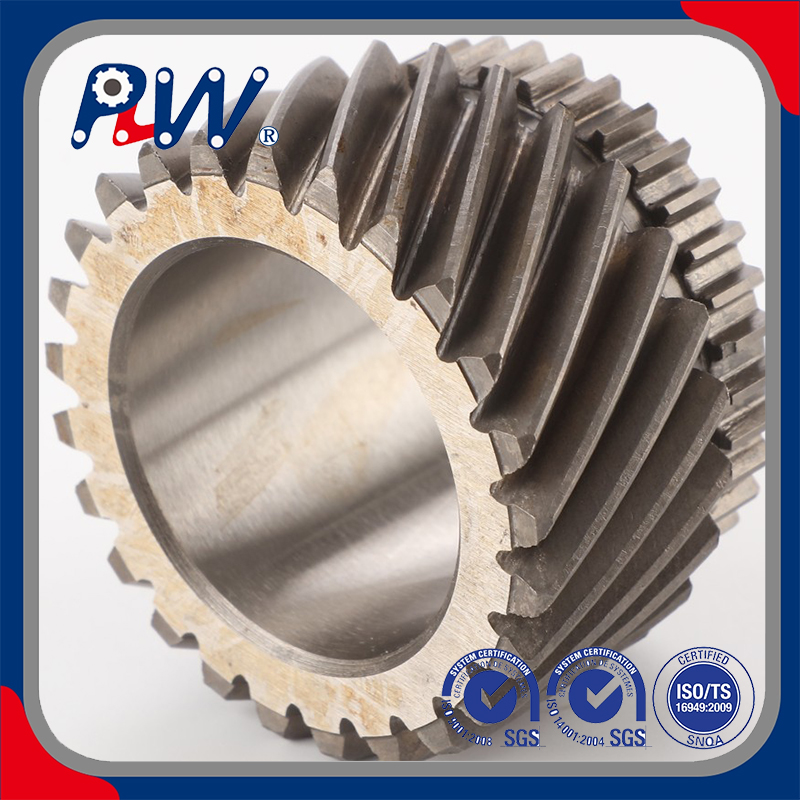

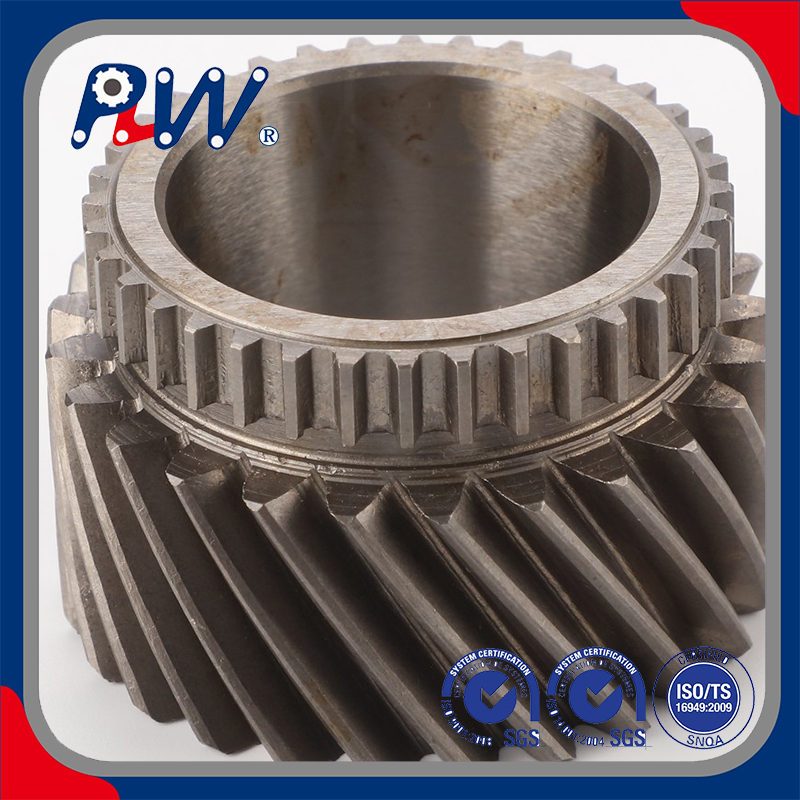

Дуу чимээ багатай мушгиа араа - Зэрэгцээ босоо амны цахилгаан системд зориулсан 20° даралтын өнцөг

1. Нэг өгүүлбэрийн үндсэн хураангуй

2. Мэргэжлийн техникийн дэлгэрэнгүй мэдээлэл

1. Үндсэн тодорхойлолт ба ангилал

• Үндсэн зарчим: Спираль шүдний шугам бүхий цилиндр араа; Торон холболт нь дэвшилтэт контактаар (шүхлэг арааны агшин зуурын контактын оронд) хийгдэж, цохилтын ачааллыг бууруулж, зэрэгцээ босоо амны хооронд цахилгаан дамжуулахад тохиромжтой.

• Гол төрлүүд:

• Баруун гар талын мушгиа араа: Шүдний шугамууд баруун тийшээ дээшээ эргэлддэг бөгөөд хамгийн өргөн хэрэглэгддэг.

• Зүүн мушгиа араа: Шүдний шугамууд зүүн тийшээ дээшээ эргэлддэг тул баруун гар араатай хослуулсан байх ёстой.

• Herringbone Gear: Зүүн ба баруун спираль шүдтэй тэгш хэмтэй, тэнхлэгийн хүчийг арилгадаг, хүнд ачаалал, өндөр хурдны хэрэглээнд (жишээлбэл, далайн хөдөлгүүрийн систем) тохиромжтой.

2. Техникийн үндсэн параметрүүд

3. Давуу тал & Хэрэглээний хувилбарууд

• Үндсэн давуу талууд:

• Гөлгөр торон, дуу чимээ багатай (давшин холбоо барих нь нөлөөллийг бууруулдаг);

• Дамжуулах араатай харьцуулахад 30%-50%-иар их даацтай (шүдний контактын талбай том);

• Авсаархан бүтэц нь хязгаарлагдмал орон зайд илүү том араа харьцаатай байх боломжийг олгодог.

• Ердийн хэрэглээ:

• Аж үйлдвэрийн машин механизм: Хурдны хайрцаг, конвейер, компрессор, машин хэрэгслийн ээрэх;

• Автомашины салбар: Дамжуулах хайрцаг, хөтлөх тэнхлэг, хөдөлгүүрийн цагны систем;

• Ерөнхий машин механизм: Сэнс, насос, бууруулагч;

• Дээд зэрэглэлийн тоног төхөөрөмж: Робот холболт, сансар огторгуйн дамжуулах эд анги.

4. Материал ба үйлдвэрлэлийн стандартууд

• Нийтлэг материалууд:

• Ган: 20CrMnTi (нүүрсжүүлсэн ба бөхөөх, хүнд ачаанд зориулагдсан), 45# ган (дунд ачааллын хувьд бөхөөж, зөөлрүүлсэн);

• Цутгамал төмөр: HT200 (бага хурдтай, хөнгөн ачаалалтай хувилбаруудын хувьд, зардал багатай);

• Металл бус материал: Nylon, POM (дуу чимээ багатай, тосолгооны материал хэрэглэдэггүй).

• Олон улсын стандартууд:

• ISO 6336 (Араа даацын хүчин чадлын тооцооны стандарт);

• AGMA 2001 (Америкийн тоног төхөөрөмж үйлдвэрлэгчдийн холбооны стандарт);

• DIN 3990 (Герман стандарт мушгиа арааны геометрийн нарийвчлал);

• GB/T 10095 (Хятадын мушгиа арааны нарийвчлалын стандарт).

5. Spur Gears болон гол ялгаанууд
