Rantai Penggelek Ketepatan Padang Pendek (Siri B)

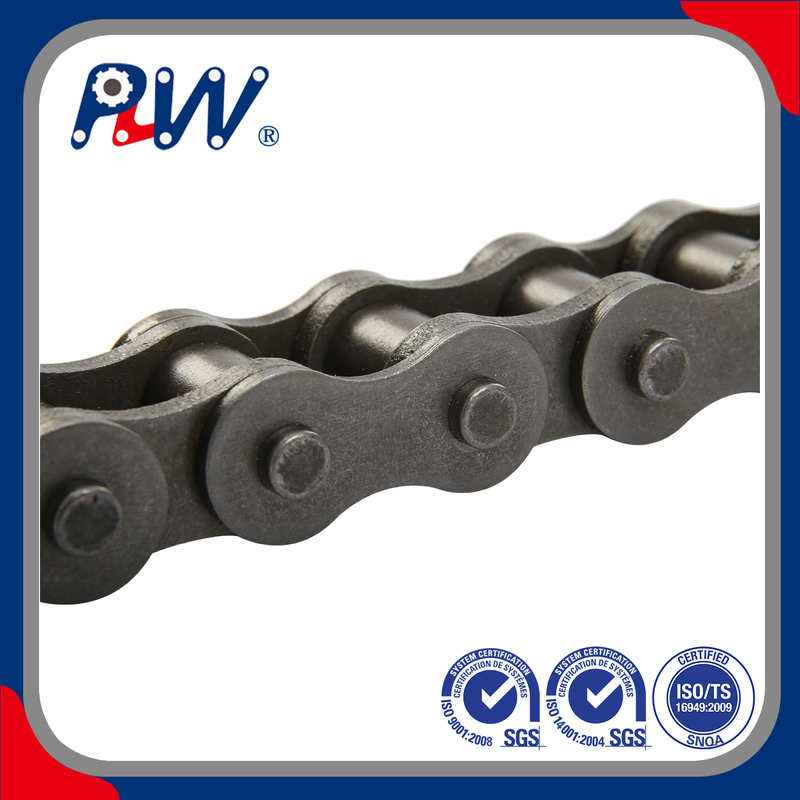

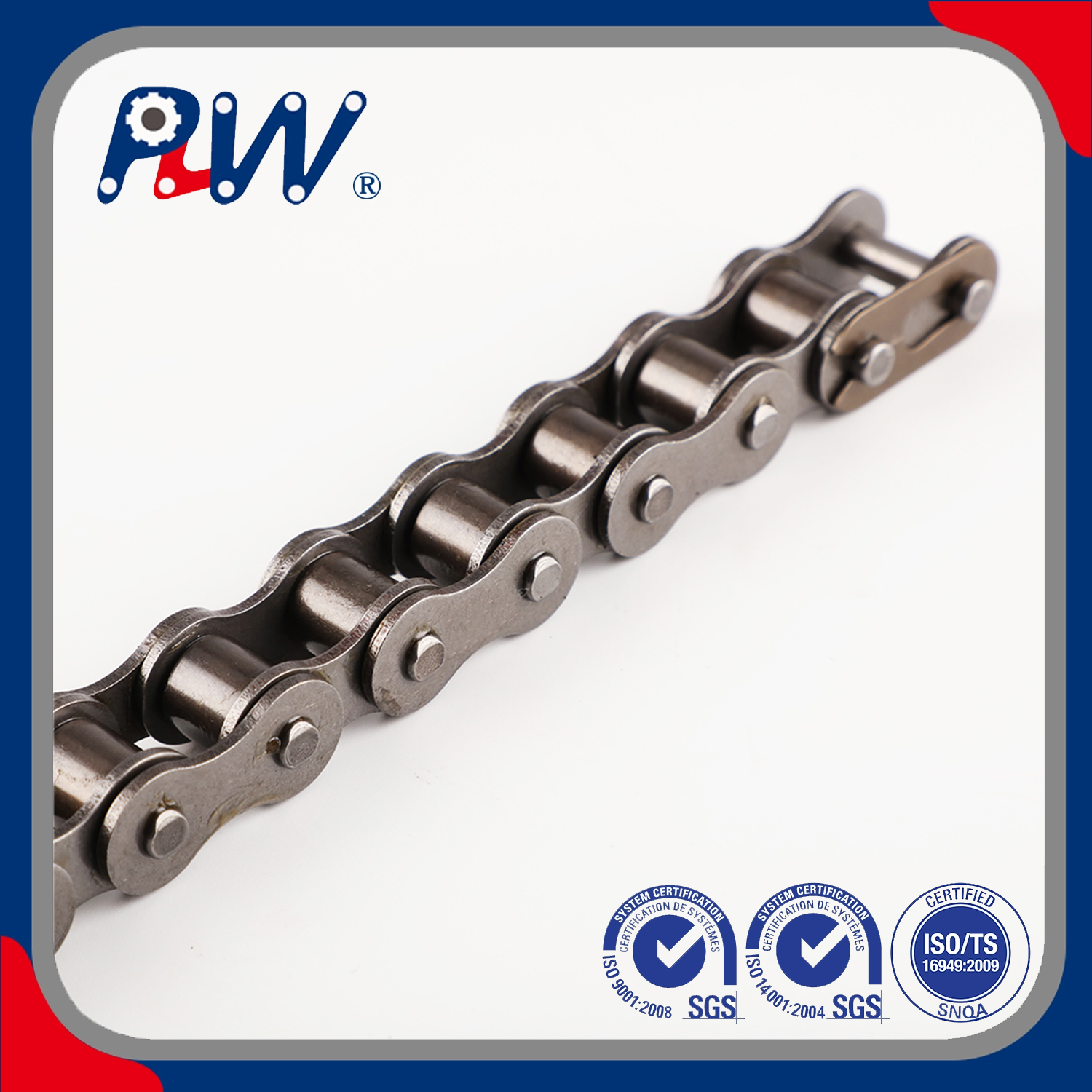

Rantai Penggelek Simplex Ketahanan Tinggi Siri B untuk Automasi

Rantai penggelek Jenis B ialah sejenis rantai penggelek dengan dimensi yang agak kecil, menepati piawaian tertentu (seperti ISO, GB, dll.), yang biasa digunakan dalam senario penghantaran kuasa sederhana dan kecil, dan parameternya seperti kesesuaian antara lubang plat rantai dan pin adalah berbeza daripada rantai penggelek Jenis A.

Gambaran keseluruhan

Rangkaian Penggelek Simplex Siri B Ketepatan Tinggi direka untuk automasi kritikal ketepatan dan aplikasi berkelajuan tinggi di mana tindak balas yang minimum dan gerakan lancar adalah penting. Dicipta dengan nada pendek yang padat dan toleransi pembuatan yang ketat, rantai ini memberikan ketepatan kedudukan yang unggul dan mengurangkan getaran, menjadikannya ideal untuk robotik, mesin CNC dan sistem penghantar yang memerlukan ketepatan mikro.

Ciri-ciri

Komponen Pembumian Kepersisan : Padang yang ditentukur laser (±0.03mm) dan sesendal diasah memastikan penglibatan sifar tindak balas dengan gegancu, kritikal untuk pemacu motor servo.

Keupayaan Kelajuan Tinggi : Dinamik penggelek seimbang membolehkan operasi sehingga 20m/s, dengan penarafan beban dinamik 20% lebih tinggi daripada rantai standard.

Permukaan Tahan Haus : Pin bersalut DLC (seperti karbon berlian) mengurangkan geseran sebanyak 30% dan memanjangkan hayat perkhidmatan dalam aplikasi kitaran tinggi (500,000+ kitaran).

Reka Bentuk Ringan : Pin berongga dan geometri plat yang dioptimumkan mengurangkan berat rantai sebanyak 10%, meminimumkan inersia dalam sistem pecutan tinggi.

Pematuhan ISO 606 (B Series) : Memadankan piawaian metrik Eropah untuk penyepaduan mudah dengan peralatan automasi antarabangsa.

Permohonan

Lengan Robotik : Mendayakan kawalan pergerakan yang tepat dalam robot pilih-dan-tempat dan robotik pembedahan, memastikan kedudukan boleh berulang dalam ±0.1mm.

Jentera Percetakan : Menguasakan penggelek tekan dan sistem suapan kertas dalam pencetak mengimbangi, mengekalkan ketepatan pendaftaran pada kelajuan tinggi (1,500+ fpm).

Pembuatan Semikonduktor : Digunakan dalam penghantar pengendalian wafer dan peralatan litografi, memenuhi piawaian bilik bersih (ISO Class 5).

Barisan Pembungkusan : Memacu pelabel, karton dan palet dengan pemasaan yang konsisten untuk operasi pembungkusan berkelajuan tinggi.

Kenapa Pilih Kami

Pemeriksaan Tahap Nanometer : Ujian 100% CMM (mesin pengukur koordinat) untuk kebulatan padang dan penggelek, memastikan ketepatan gred aeroangkasa.

Penyelesaian Pelinciran Tersuai : gris gred makanan (NSF H1) untuk pembungkusan makanan atau minyak serasi vakum untuk aplikasi semikonduktor.

Perkongsian Kejuruteraan : Audit sistem pemacu di tapak untuk mengoptimumkan pemilihan rantaian dan jadual penyelenggaraan.

Prototaip Pantas : Pemulihan 5 hari untuk rantaian Siri B tersuai dengan salutan khas atau pengubahsuaian pautan.

DIN/ISO     RANTAI NO.	Pitch	penggelek     Diameter	Lebar     antara     plat dalam	pin     Diameter	Panjang pin		dalam     plat     Kedalaman	plat     Ketebalan	tegangan muktamad     Kekuatan	purata     tegangan     Kekuatan	Berat     per meter
DIN/ISO     Cadena     No	Paso	Diametro     rodillo	ancho     Dalaman	Diametro     pasador	Pasador longitud		Altura     placas	Ancho     placas	Resis. rotura	Resis.     media     traksi	Peso     por     metro
	P	d1     maks	b1     min	d2     maks	L     maks	Lc     maks	h2     maks	t/T     maks	Q     min	Qo	q
	mm	mm	mm	mm	mm	mm	mm	mm	kN/LB	KN	kg/m
04B-1	6.000	4.00	2.80	1.85	6.80	7.8	5.00	0.60	3.0/682	3.2	0.11
05B-1	8.000	5.00	3.00	2.31	8.20	8.9	7.10	0.80	5.0/1136	5.9	0.20
*06B-1	9.525	6.35	5.72	3.28	13.15	14.1	8.20	1.30	9.0/2045	10.4	0.41
08B-1	12.700	8.51	7.75	4.45	16.70	18.2	11.80	1.60	18.0/4091	19.4	0.69
10B-1	15.875	10.16	9.65	5.08	19.50	20.9	14.70	1.70	22.4/5091	27.5	0.93
12B-1	19.050	12.07	11.68	5.72	22.50	24.2	16.00	1.85	29.0/6591	32.2	1.15
16B-1	25.400	15.88	17.02	8.28	36.10	37.4	21.00	4.15/3.1	60.0/13636	72.8	2.71
20B-1	31.750	19.05	19.56	10.19	41.30	45.0	26.40	4.5/3.5	95.0/21591	106.7	3.70
24B-1	38.100	25.40	25.40	14.63	53.40	57.8	33.20	6.0/4.8	160.0/36364	178.0	7.10
28B-1	44.450	27.94	30.99	15.90	65.10	69.5	36.70	7.5/6.0	200.0/45455	222.0	8.50
32B-1	50.800	29.21	30.99	17.81	66.00	71.0	42.00	7.0/6.0	250.0/56818	277.5	10.25
40B-1	63.500	39.37	38.10	22.89	82.20	89.2	52.96	8.5/8.0	355.0/80682	394.0	16.35
48B-1	76.200	48.26	45.72	29.24	99.10	107.0	63.80	12.0/10.0	560.0/127272	621.6	25.00
56B-1	88.900	53.98	53.34	34.32	114.6	123.0	77.80	13.5/12.0	850.0/193180	940.0	35.78
64B-1	101.600	63.50	60.96	39.40	130.0	138.5	90.17	15.0/13.0	112.0/254544	1240.0	46.00
72B-1	114.300	72.39	68.58	44.48	147.4	156.4	103.60	17.0/15.0	1400.0/318180	1550.0	60.80

DIN/ISO    RANTAI NO.	Pitch	penggelek    Diameter	Lebar    antara    plat dalam	pin    Diameter	Panjang pin		dalam    plat    Kedalaman	plat    Ketebalan	melintang    Padang	muktamad    tegangan    Kekuatan	purata    tegangan    Kekuatan	Berat    per meter
DIN/ISO    Cadena    No	Paso	Diametro    rodillo	ancho    Dalaman	Diametro    pasador	Pasador longitud		Altura    placas	Ancho    placas	Paso    melintang	Resis.    rotura	Resis.    media    traksi	Peso    por    metro
	P	d1    maks	b1    min	d2    maks	L    maks	Lc    maks	h2    maks	t/T    maks	Pt	Q    min	Qo	q
	mm	mm	mm	mm	mm	mm	mm	mm	mm	KN/LB	KN	kg/m
05B-2	8.000	5.00	3.00	2.31	13.9	14.5	7.10	0.80	5.64	7.8/1773	10.2	0.33
*06B-2	9.525	6.35	5.72	3.28	23.4	24.4	8.20	1.30	10.24	16.9/3841	18.7	0.77
08B-2	12.700	8.51	7.75	4.45	31.0	32.2	11.80	1.60	13.92	32.0/7273	38.7	1.34
10B-2	15.875	10.16	9.65	5.08	36.1	37.5	14.70	1.70	16.59	44.5/10114	56.2	1.84
12B-2	19.050	12.07	11.68	5.72	42.0	43.6	16.00	1.85	19.46	57.8/13136	66.1	2.31
16B-2	25.400	15.88	17.02	8.28	68.0	69.3	21.00	4.15/3.1	31.88	106.0/24091	133.0	5.42
20B-2	31.750	19.05	19.56	10.19	77.8	81.5	26.40	4.5/3.5	36.45	170.0/38636	211.2	7.20
24B-2	38.100	25.40	25.40	14.63	101.7	106.2	33.20	6.0/4.8	48.36	280.0/63636	319.2	13.40
28B-2	44.450	27.94	30.99	15.90	124.6	129.1	36.70	7.5/6.0	59.56	360.0/81818	406.8	16.60
32B-2	50.800	29.21	30.99	17.81	124.6	129.6	42.00	7.0/6.0	58.55	450.0/102273	508.5	21.00
40B-2	63.500	39.37	38.10	22.89	154.5	161.5	52.96	8.5/8.0	72.29	630.0/143182	711.9	32.00
48B-2	76.200	48.26	45.72	29.24	190.4	198.2	63.80	12.0/10.0	91.21	1000.0/227272	1130.0	50.00
56B-2	88.900	53.98	53.34	34.32	221.2	229.6	77.80	13.5/12.0	106.60	1600.0/363635	1760.0	71.48
64B-2	101.600	63.50	60.96	39.40	249.9	258.4	90.17	15.0/13.0	119.89	2000.0/454544	2200.0	91.00
72B-2	114.300	72.39	68.58	44.48	283.7	292.7	103.60	17.0/15.0	136.27	2500.0/568180	2750.0	120.40

DIN/ISO    RANTAI NO.	Pitch	penggelek    Diameter	Lebar    antara    plat dalam	pin    Diameter	Panjang pin		dalam    plat    Kedalaman	plat    Ketebalan	melintang    Padang	muktamad    tegangan    Kekuatan	purata    tegangan    Kekuatan	Berat    per meter
DIN/ISO    Cadena    No.	Paso	Diametro    rodillo	ancho    Dalaman	Diametro    pasador	Pasador longitud		Altura    placas	Ancho    placas	Paso    melintang	Resis.    rotura	Resis.    media    traksi	Peso    por    metro
	P	d1    maks	b1    min	d2    maks	L    maks	Lc    maks	h2    maks	t/T    maks	Pt	Q    min	Qo	q
	mm	mm	mm	mm	mm	mm	mm	mm	mm	kN/LB	KN	kg/m
05B-3	8.000	5.00	3.00	2.31	19.5	20.2	7.10	0.80	5.64		13.8	0.48
*06B-3	9.525	6.35	5.72	3.28	33.5	34.6	8.20	1.30	10.24		30.1	1.16
08B-3	12.700	8.51	7.75	4.45	45.1	46.1	11.80	1.60	13.92		57.8	2.03
10B-3	15.875	10.16	9.65	5.08	52.7	54.1	14.70	1.70	16.59		84.5	2.77
12B-3	19.050	12.07	11.68	5.72	61.5	63.1	16.00	1.85	19.46		101.8	3.46
16B-3	25.400	15.88	17.02	8.28	99.8	101.2	21.00	4.15/3.1	31.88		203.7	8.13
20B-3	31.750	19.05	19.56	10.19	114.2	117.9	26.40	4.5/3.5	36.45		290.0	10.82
24B-3	38.100	25.40	25.40	14.63	150.1	154.6	33.20	6.0/4.8	48.36		493.0	20.10
28B-3	44.450	27.94	30.99	15.90	184.2	188.7	36.70	7.5/6.0	59.56		609.5	24.92
32B-3	50.800	29.21	30.99	17.81	183.2	188.2	42.00	7.0/6.0	58.55		770.5	31.56
40B-3	63.500	39.37	38.10	22.89	226.8	233.8	52.96	8.5/8.0	72.29		1092.5	48.10
48B-3	76.200	48.26	45.72	29.24	281.6	289.4	63.80	12.0/10.0	91.21		1710.0	75.00
56B-3	88.900	53.98	53.34	34.32	327.8	336.2	77.80	13.5/12.0	106.6		2240.0	107.18
64B-3	101.60	63.50	60.96	39.40	369.8	378.3	90.17	15.0/13.0	119.89		3300.0	136.00
72B-3	114.30	72.39	68.58	44.48	420.0	429.0	103.60	17.0/15.0	136.27		4125.0	180.00
