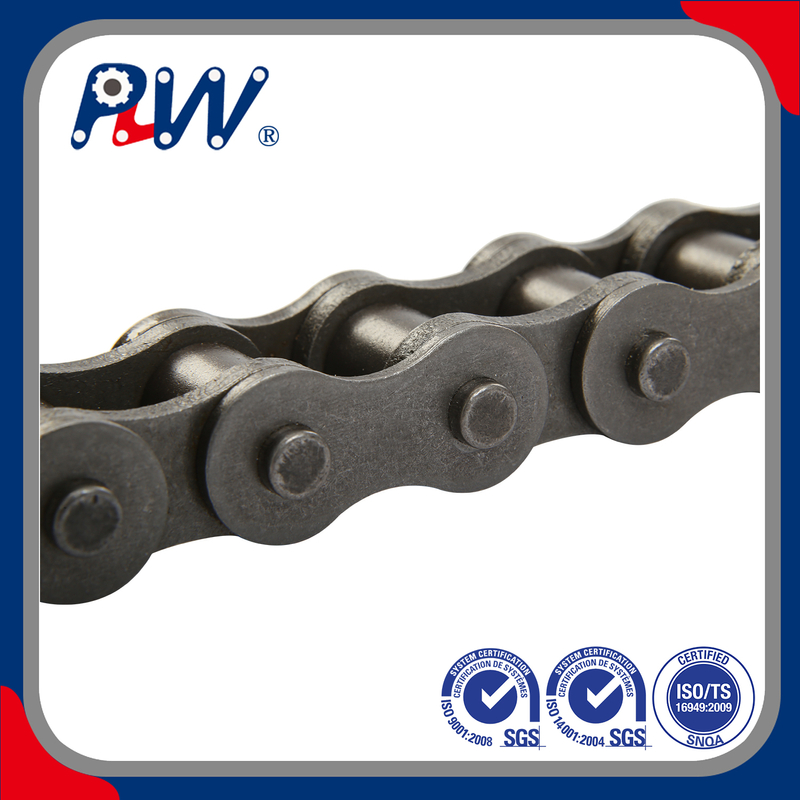

Precyzyjny łańcuch rolkowy o krótkiej podziałce (seria B)

Wytrzymałe łańcuchy rolkowe Simplex serii B do automatyzacji

Łańcuch rolkowy typu B to rodzaj łańcucha rolkowego o stosunkowo małych wymiarach, zgodny z określonymi normami (takimi jak ISO, GB itp.), powszechnie stosowany w scenariuszach przenoszenia średniej i małej mocy, a jego parametry, takie jak pasowanie pomiędzy otworami w płytce łańcucha i sworzniami, różnią się od parametrów łańcuchów rolkowych typu A.

Przegląd

Wysoce precyzyjne łańcuchy rolkowe Simplex serii B są przeznaczone do zastosowań w automatyce o krytycznym znaczeniu dla precyzyjnej pracy i zastosowań wymagających dużych prędkości, gdzie niezbędny jest minimalny luz i płynny ruch. Zaprojektowane z myślą o kompaktowym krótkim skoku i wąskich tolerancjach produkcyjnych, łańcuchy te zapewniają doskonałą dokładność pozycjonowania i zmniejszone wibracje, co czyni je idealnymi do robotyki, maszyn CNC i systemów przenośników wymagających mikroprecyzji.

Cechy

Precyzyjnie szlifowane komponenty : Skok skalibrowany laserowo (±0,03 mm) i szlifowane tuleje zapewniają bezluzowe sprzęganie z zębatkami, co jest krytyczne w przypadku serwonapędów.

Możliwość pracy przy dużych prędkościach : Zrównoważona dynamika rolek umożliwia pracę z prędkością do 20 m/s, przy obciążeniu dynamicznym o 20% wyższym niż standardowe łańcuchy.

Powierzchnia odporna na zużycie : Sworznie pokryte DLC (węgiel podobny do diamentu) zmniejszają tarcie o 30% i wydłużają żywotność w zastosowaniach wymagających dużej liczby cykli (ponad 500 000 cykli).

Lekka konstrukcja : Wydrążone sworznie i zoptymalizowana geometria płytek zmniejszają masę łańcucha o 10%, minimalizując bezwładność w układach o dużym przyspieszeniu.

Zgodność z normą ISO 606 (seria B) : Odpowiada europejskim standardom metrycznym, zapewniając łatwą integrację z międzynarodowym sprzętem automatyki.

Aplikacja

Ramiona robotyczne : umożliwiają precyzyjną kontrolę ruchu w robotach typu pick-and-place i robotach chirurgicznych, zapewniając powtarzalne pozycjonowanie w zakresie ±0,1 mm.

Maszyny drukarskie : Napędzają rolki dociskowe i systemy podawania papieru w drukarkach offsetowych, utrzymując dokładność rejestracji przy dużych prędkościach (ponad 1500 stóp na minutę).

Produkcja półprzewodników : Stosowany w przenośnikach do transportu płytek i sprzęcie litograficznym, spełniający standardy pomieszczeń czystych (ISO klasa 5).

Linie pakujące : sterują etykieciarkami, kartoniarkami i paletyzatorami w stałym taktowaniu, co pozwala na szybkie operacje pakowania.

Dlaczego warto wybrać nas

Kontrola na poziomie nanometrycznym : 100% testowanie CMM (maszyna do pomiaru współrzędnych) pod kątem okrągłości podziałki i wałka, zapewniając precyzję na poziomie lotniczym.

Niestandardowe rozwiązania w zakresie smarowania : Smar spożywczy (NSF H1) do opakowań żywności lub oleje kompatybilne próżniowo do zastosowań półprzewodnikowych.

Partnerstwo inżynieryjne : Audyty systemów napędowych na miejscu w celu optymalizacji doboru łańcucha i harmonogramów konserwacji.

Szybkie prototypowanie : 5-dniowy czas realizacji niestandardowych łańcuchów serii B ze specjalnymi powłokami lub modyfikacjami ogniw.

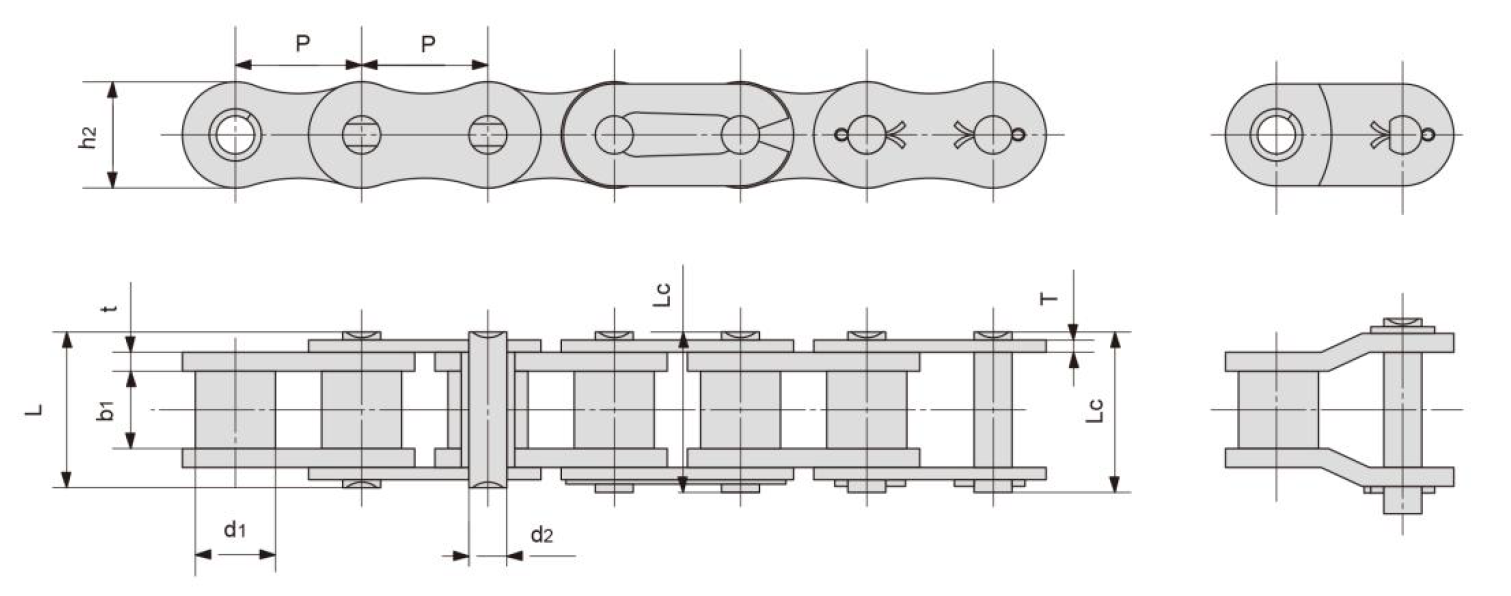

ŁAŃCUCH DIN/ISO     NR.	Poziom	rolki     Średnica	Szerokość     pomiędzy     płytami wewnętrznymi	sworznia     Średnica	Długość szpilki		wewnętrznej     płyty     Głębokość	płyty     Grubość	Najwyższa     wytrzymałość na rozciąganie	Średnia     na rozciąganie     wytrzymałość	Waga     na metr
DIN/ISO     Cadena     Nr	Paso	Średnica     rodillo	Ancho     Wnętrze	Średnica     pasador	Pasador długości geograficznej		Altura     Placki	Ancho     placas	Rezys. rotura	Rezys.     mediów     śledzenie	Peso     por     metra
	P	d1     maks	b1     min	d2     maks	. dł     Maks	Lc     maks	h2     maks	t/T     maks	Q     min	Qo	Q
	mm	mm	mm	mm	mm	mm	mm	mm	kN/LB	KN	kg/m
04B-1	6.000	4.00	2.80	1.85	6.80	7.8	5.00	0.60	3,0/682	3.2	0.11
05B-1	8.000	5.00	3.00	2.31	8.20	8.9	7.10	0.80	5,0/1136	5.9	0.20
*06B-1	9.525	6.35	5.72	3.28	13.15	14.1	8.20	1.30	9.0/2045	10.4	0.41
08B-1	12.700	8.51	7.75	4.45	16.70	18.2	11.80	1.60	18,0/4091	19.4	0.69
10B-1	15.875	10.16	9.65	5.08	19.50	20.9	14.70	1.70	22,4/5091	27.5	0.93
12B-1	19.050	12.07	11.68	5.72	22.50	24.2	16.00	1.85	29,0/6591	32.2	1.15
16B-1	25.400	15.88	17.02	8.28	36.10	37.4	21.00	4.15/3.1	60,0/13636	72.8	2.71
20B-1	31.750	19.05	19.56	10.19	41.30	45.0	26.40	4,5/3,5	95,0/21591	106.7	3.70
24B-1	38.100	25.40	25.40	14.63	53.40	57.8	33.20	6,0/4,8	160,0/36364	178.0	7.10
28B-1	44.450	27.94	30.99	15.90	65.10	69.5	36.70	7,5/6,0	200,0/45455	222.0	8.50
32B-1	50.800	29.21	30.99	17.81	66.00	71.0	42.00	7,0/6,0	250,0/56818	277.5	10.25
40B-1	63.500	39.37	38.10	22.89	82.20	89.2	52.96	8,5/8,0	355,0/80682	394.0	16.35
48B-1	76.200	48.26	45.72	29.24	99.10	107.0	63.80	12,0/10,0	560,0/127272	621.6	25.00
56B-1	88.900	53.98	53.34	34.32	114.6	123.0	77.80	13,5/12,0	850,0/193180	940.0	35.78
64B-1	101.600	63.50	60.96	39.40	130.0	138.5	90.17	15,0/13,0	112,0/254544	1240.0	46.00
72B-1	114.300	72.39	68.58	44.48	147.4	156.4	103.60	17,0/15,0	1400,0/318180	1550.0	60.80

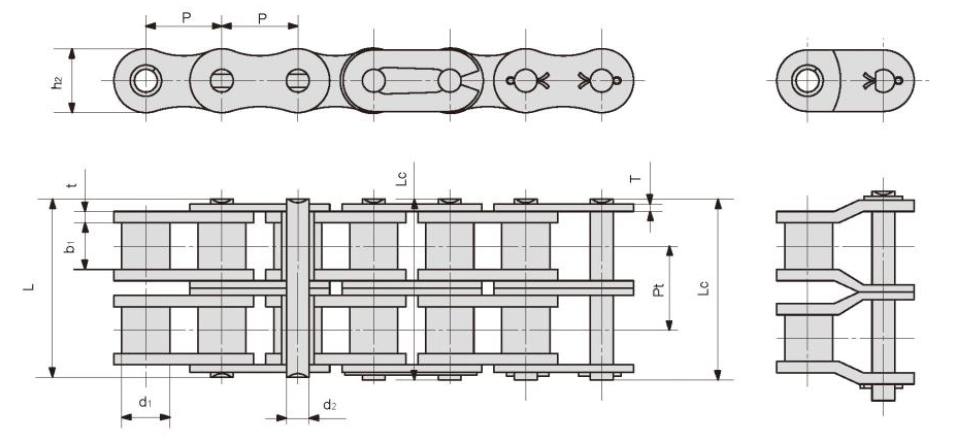

ŁAŃCUCH DIN/ISO    NR.	Poziom	rolki    Średnica	Szerokość    pomiędzy    płytami wewnętrznymi	sworznia    Średnica	Długość szpilki		wewnętrznej    płyty    Głębokość	płyty    Grubość	poprzeczny    Skok	Najwyższa    na rozciąganie    wytrzymałość	Średnia    na rozciąganie    wytrzymałość	Waga    na metr
DIN/ISO    Cadena    Nr	Paso	Średnica    rodillo	Ancho    Wnętrze	Średnica    pasador	Pasador długości geograficznej		Altura    Placki	Ancho    placas	Paso    poprzeczne	Rezys.    rotura	Rezys.    medialna    trakcja	Peso    por    metra
	P	d1    maks	b1    min	d2    maks	. dł    Maks	Lc    maks	h2    maks	t/T    maks	Pt	Q    min	Qo	Q
	mm	mm	mm	mm	mm	mm	mm	mm	mm	KN/LB	KN	kg/m
05B-2	8.000	5.00	3.00	2.31	13.9	14.5	7.10	0.80	5.64	7,8/1773	10.2	0.33
*06B-2	9.525	6.35	5.72	3.28	23.4	24.4	8.20	1.30	10.24	16,9/3841	18.7	0.77
08B-2	12.700	8.51	7.75	4.45	31.0	32.2	11.80	1.60	13.92	32,0/7273	38.7	1.34
10B-2	15.875	10.16	9.65	5.08	36.1	37.5	14.70	1.70	16.59	44,5/10114	56.2	1.84
12B-2	19.050	12.07	11.68	5.72	42.0	43.6	16.00	1.85	19.46	57,8/13136	66.1	2.31
16B-2	25.400	15.88	17.02	8.28	68.0	69.3	21.00	4.15/3.1	31.88	106,0/24091	133.0	5.42
20B-2	31.750	19.05	19.56	10.19	77.8	81.5	26.40	4,5/3,5	36.45	170,0/38636	211.2	7.20
24B-2	38.100	25.40	25.40	14.63	101.7	106.2	33.20	6,0/4,8	48.36	280,0/63636	319.2	13.40
28B-2	44.450	27.94	30.99	15.90	124.6	129.1	36.70	7,5/6,0	59.56	360,0/81818	406.8	16.60
32B-2	50.800	29.21	30.99	17.81	124.6	129.6	42.00	7,0/6,0	58.55	450,0/102273	508.5	21.00
40B-2	63.500	39.37	38.10	22.89	154.5	161.5	52.96	8,5/8,0	72.29	630,0/143182	711.9	32.00
48B-2	76.200	48.26	45.72	29.24	190.4	198.2	63.80	12,0/10,0	91.21	1000,0/227272	1130.0	50.00
56B-2	88.900	53.98	53.34	34.32	221.2	229.6	77.80	13,5/12,0	106.60	1600,0/363635	1760.0	71.48
64B-2	101.600	63.50	60.96	39.40	249.9	258.4	90.17	15,0/13,0	119.89	2000.0/454544	2200.0	91.00
72B-2	114.300	72.39	68.58	44.48	283.7	292.7	103.60	17,0/15,0	136.27	2500,0/568180	2750.0	120.40

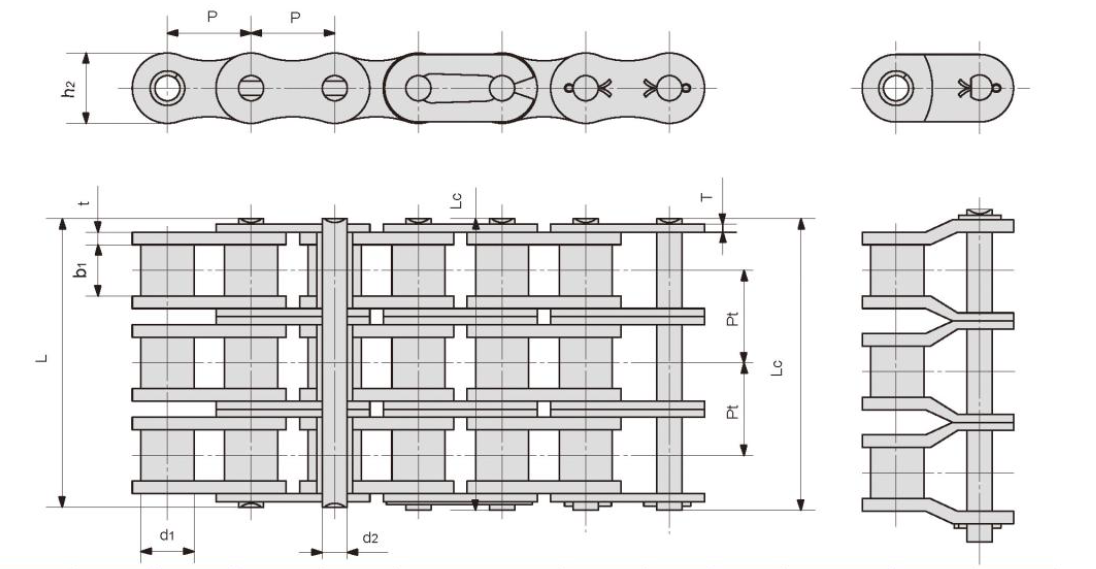

ŁAŃCUCH DIN/ISO    NR.	Poziom	rolki    Średnica	Szerokość    pomiędzy    płytami wewnętrznymi	sworznia    Średnica	Długość szpilki		wewnętrznej    płyty    Głębokość	płyty    Grubość	poprzeczny    Skok	Najwyższa    na rozciąganie    wytrzymałość	Średnia    na rozciąganie    wytrzymałość	Waga    na metr
DIN/ISO    Cadena    Nr	Paso	Średnica    rodillo	Ancho    Wnętrze	Średnica    pasador	Pasador długości geograficznej		Altura    Placki	Ancho    placas	Paso    poprzeczne	Rezys.    rotura	Rezys.    mediów    śledzenie	Peso    por    metra
	P	d1    maks	b1    min	d2    maks	. dł    Maks	Lc    maks	h2    maks	t/T    maks	Pt	Q    min	Qo	Q
	mm	mm	mm	mm	mm	mm	mm	mm	mm	kN/LB	KN	kg/m
05B-3	8.000	5.00	3.00	2.31	19.5	20.2	7.10	0.80	5.64		13.8	0.48
*06B-3	9.525	6.35	5.72	3.28	33.5	34.6	8.20	1.30	10.24		30.1	1.16
08B-3	12.700	8.51	7.75	4.45	45.1	46.1	11.80	1.60	13.92		57.8	2.03
10B-3	15.875	10.16	9.65	5.08	52.7	54.1	14.70	1.70	16.59		84.5	2.77
12B-3	19.050	12.07	11.68	5.72	61.5	63.1	16.00	1.85	19.46		101.8	3.46
16B-3	25.400	15.88	17.02	8.28	99.8	101.2	21.00	4.15/3.1	31.88		203.7	8.13
20B-3	31.750	19.05	19.56	10.19	114.2	117.9	26.40	4,5/3,5	36.45		290.0	10.82
24B-3	38.100	25.40	25.40	14.63	150.1	154.6	33.20	6,0/4,8	48.36		493.0	20.10
28B-3	44.450	27.94	30.99	15.90	184.2	188.7	36.70	7,5/6,0	59.56		609.5	24.92
32B-3	50.800	29.21	30.99	17.81	183.2	188.2	42.00	7,0/6,0	58.55		770.5	31.56
40B-3	63.500	39.37	38.10	22.89	226.8	233.8	52.96	8,5/8,0	72.29		1092.5	48.10
48B-3	76.200	48.26	45.72	29.24	281.6	289.4	63.80	12,0/10,0	91.21		1710.0	75.00
56B-3	88.900	53.98	53.34	34.32	327.8	336.2	77.80	13,5/12,0	106.6		2240.0	107.18
64B-3	101.60	63.50	60.96	39.40	369.8	378.3	90.17	15,0/13,0	119.89		3300.0	136.00
72B-3	114.30	72.39	68.58	44.48	420.0	429.0	103.60	17,0/15,0	136.27		4125.0	180.00
