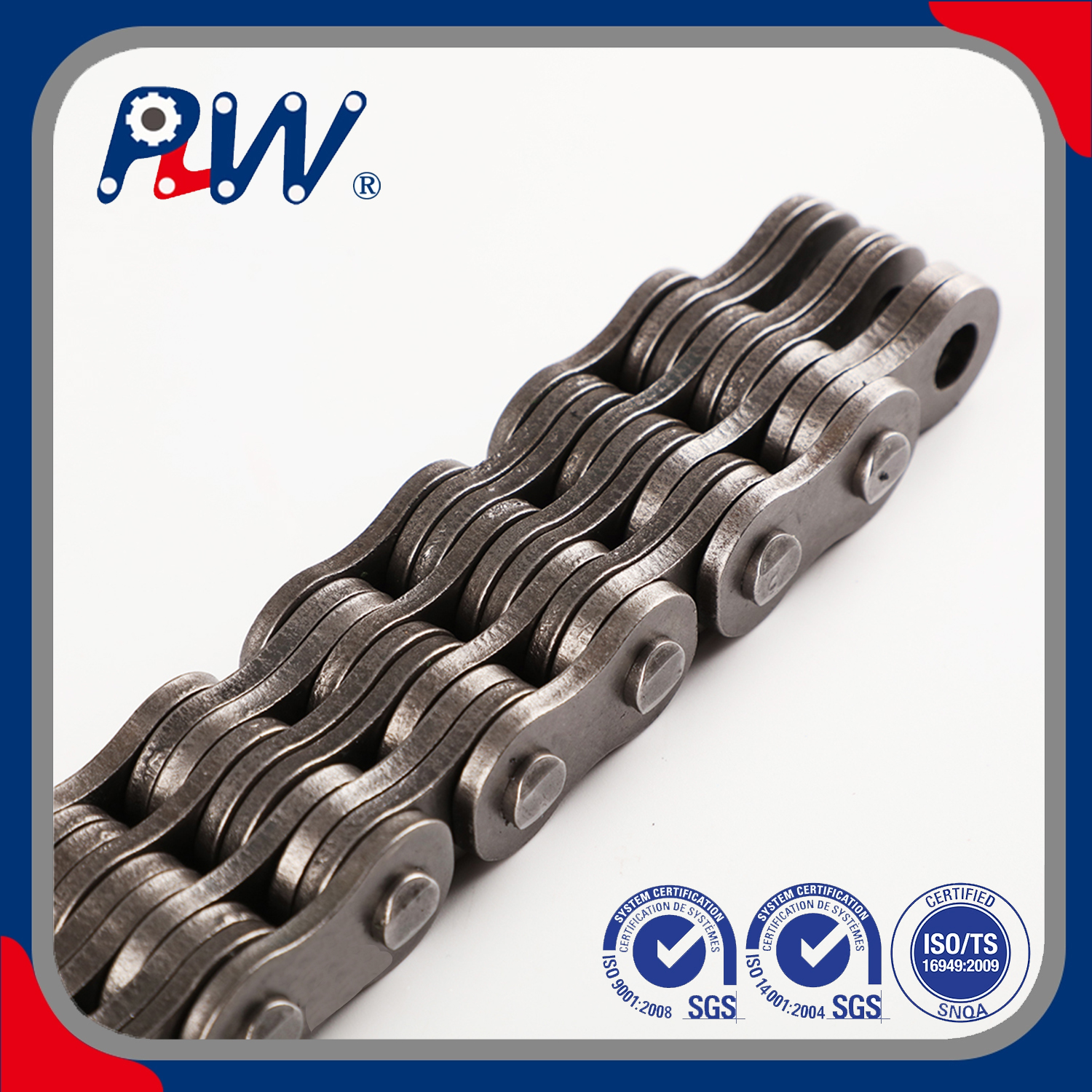

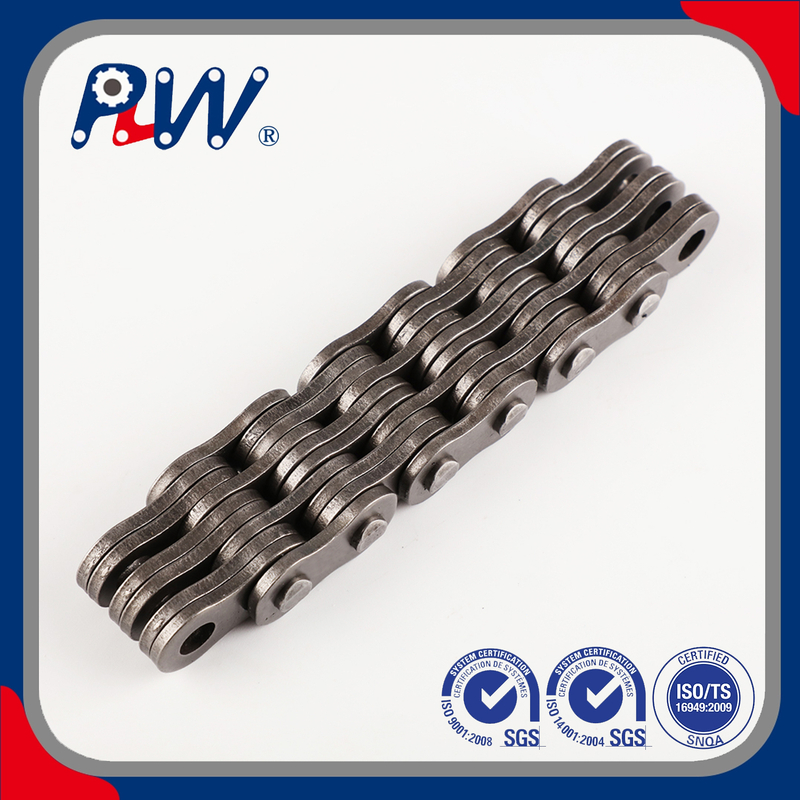

Cadeias de Folhas-Série LH

Sua estrutura é semelhante à de uma lâmina ou folha, geralmente consistindo de múltiplos segmentos de corrente interconectados em forma de lâmina. Este design permite que as CORRENTES DE FOLHA distribuam a tensão quando submetidas à tensão, melhorando a resistência e estabilidade geral.

Modelo:
ES
Marca:
PLW ou feito sob encomenda
Material:
Aço carbono
Pacote de Transporte:
Saco plástico + caixa de papelão + caixa de madeira compensada
Marca registrada:
PV
Origem:
CHINA
Padrão ou não padrão:
Cadeia Padrão
Tipo:
LH0822

Disponibilidade:

Quantidade:



Pergunte Adicionar ao carrinho

Descrição do produto

Introdução ao produto da série Leaf Chains-LH

As correntes de folhas da série LH (também conhecidas como BL) são correntes de folhas para serviços pesados projetadas para aplicações de elevação e tração de alta carga, em conformidade com os padrões ISO 4347, ASME B29.8M, JIS B 1804 e DIN 8152. Eles são amplamente utilizados em cenários industriais de elevação vertical e tração horizontal, especialmente adequados para condições de trabalho adversas que exigem alta resistência à fadiga e confiabilidade.

Projeto e construção central

As correntes de folhas da série LH são construídas com placas e pinos de elos empilhados, sem buchas ou rolos, o que simplifica a estrutura e maximiza a capacidade de suporte de carga. Os principais recursos de design incluem:

Design de placa para serviço pesado: As placas de elo adotam as dimensões da corrente de rolo ANSI, mas o diâmetro do pino e a espessura da placa são aprimorados para corresponder ao próximo tamanho de corrente maior, aumentando significativamente a resistência à tração e ao desgaste.
Montagem de precisão: os elos externos são encaixados por pressão nos pinos e os pinos são rebitados para evitar a rotação. Os elos centrais são encaixados nos pinos para maior flexibilidade, com o número de placas de elos ajustáveis com base nos requisitos de amarração.
Material e tratamento térmico: Normalmente feito de liga de aço de alta qualidade (como 40Mn) com tratamento térmico de têmpera e revenido, garantindo propriedades mecânicas ideais e uma resistência à tração 15 - 20% superior aos requisitos padrão.

Principais especificações e sistema de numeração

Interpretação de numeração (tomando LH1266 como exemplo)

do componente	Significado
Prefixo de série (LH/BL)	Corrente de folhas tipo americana para serviço pesado (LH para ISO, BL para ANSI)
Primeiros dois dígitos (12)	Código de passo, com passo calculado como (12/16) × 25,4 = 19,05 mm
Últimos dois dígitos (66)	Configuração da placa, indicando 6 placas internas e 6 placas externas (laço 6×6)

Tamanhos comuns e parâmetros típicos

Os modelos comuns incluem LH0822, LH1044, LH1266, LH1688, etc. Tomando LH1266 como referência:

Passo: 19,05 mm
Diâmetro do pino: 6,35 mm
Espessura da placa: 3,18 mm
Resistência à tração mínima: 112 kN
Peso: 3,2 kg/m (varia de acordo com o cadarço)

Vantagens de desempenho

Alta capacidade de carga: Projetado para ciclos de serviço pesado, cargas de choque e uso industrial de alta intensidade, superando a série LL/AL em capacidade de carga.
Resistência superior à fadiga: O design robusto da placa e os componentes tratados termicamente garantem durabilidade a longo prazo sob estresse repetido.
Opções de resistência à corrosão: Disponível em aço inoxidável ou com revestimento em tom delta, passando em testes de névoa salina de 5% por até 800 horas sem riscos de fragilização por hidrogênio.
Conformidade com padrões: Totalmente compatível com padrões globais, facilitando a intercambialidade e integração com equipamentos internacionais.

Aplicativos

As correntes de folhas da série LH são amplamente utilizadas em:

Mastros de empilhadeiras para elevação de carga
Correntes de contrapeso em máquinas-ferramentas
Equipamentos de perfuração, plataformas aéreas de trabalho e máquinas têxteis para elevação vertical/tração horizontal
Porta-paletes para contêineres e correntes para bancos de tração

Acessórios e Personalização

Acessórios padrão: Elos de conexão, juntas finais e conectores especiais para fácil instalação e manutenção.
Soluções personalizadas: Passo personalizável (de 19,05 mm a 76,2 mm), amarração e tratamentos de superfície (óxido preto, azulado, etc.) para atender às necessidades específicas da aplicação.

Dicas de instalação e manutenção

Garanta o alinhamento adequado das rodas dentadas/polias para evitar desgaste irregular.
Use lubrificantes recomendados para desempenho e longevidade ideais.
Nunca galvanize correntes montadas para evitar fragilização por hidrogênio.
Substitua totalmente as correntes danificadas em vez de componentes individuais para garantir a segurança.

Conformidade e garantia de qualidade

Certificado de acordo com os padrões ISO 9001, SGS e RoHS, com rigoroso controle de tolerância e processos de produção com rastreabilidade total para qualidade e segurança consistentes.

85-1

CADEIA ISO NO.	CADEIA ANSI NO.	Tom	de placa Laço	Profundidade da placa	grossura	do pino Diâmetro	Comprimento do pino	final Tensão	média à tração Resistência	Peso por metro
ISO Cadena Não	ANSI Cadena Não	Passo	Combinação de placa	altas Placas	Ancho Placas	Diá metro pasador	Longitude do passador	Resistência. rotura	Resistência. mídia rastreamento de	Peso por metro
		P		h2 máx.	T máx.	d2 máx.	L máx.	Qmin	Qp	q
		milímetros		milímetros	milímetros	milímetros	milímetros	KN/LB	KN	kg/m
LH0822	BL422	12.7	2x2	12.07	2.08	5.09	11.05	22.2/5045	27.6	0.64
LH0823	BL423		2x3				13.16	22.2/5045	27.6	0.80
LH0834	BL434		3x4				17.40	33.4/7591	41.4	1.12
LH0844	BL444		4x4				19.51	44,5/10114	56.0	1.28
LH0846	BL446		4x6				23.75	44,5/10114	56.0	1.60
LH0866	BL466		6x6				27.99	66.7/15159	81.7	1.92
LH0888	BL488		8x8				36.45	89.0/20227	109.4	2.56
LH1022	BL522	15.875	2x2	15.09	2.44	5.96	12.90	33.4/7591	43.1	0.88
LH1023	BL523		2x3				15.37	33.4/7591	43.1	1.10
LH1034	BL534		3x4				20.32	48.9/11114	65.6	1.50
LH1044	BL544		4x4				22.78	66.7/15159	84.5	1.80
LH1046	BL546		4x6				27.74	66.7/15159	84.5	2.20
LH1066	BL566		6x6				32.69	100,1/22750	125.1	2.65
LH1088	BL588		8x8				42.57	133.4/30318	169.5	3.50
LH1222	BL622	19.05	2x2	18.11	3.30	7.94	17.37	48.9/11114	63.6	1.45
LH1223	BL623		2x3				20.73	48.9/11114	63.6	1.80
LH1234	BL634		3x4				27.43	75.6/17181	102.8	2.50
LH1244	BL644		4x4				30.78	97,9/22250	120.9	2.90
LH1246	BL646		4x6				37.49	97,9/22250	120.9	3.60
LH1266	BL666		6x6				44.20	146.8/33364	190.8	4.30
LH1288	BL688		8x8				57.61	195.7/44477	238.8	5.80
LH1622	BL822	25.4	2x2	24.13	4.09	9.54	21.34	84.5/19204	108.2	2.20
LH1623	BL823		2x3				25.48	84.5/19204	108.2	2.70
LH1634	BL834		3x4				33.76	129.0/29318	170.0	3.80
LH1644	BL844		4x4				37.90	169,0/38409	214.6	4.30
LH1646	BL846		4x6				46.18	169,0/38409	214.6	5.40
LH1666	BL866		6x6				54.46	253.6/57636	324.5	6.50
LH1688	BL888		8x8				71.02	338.1/76841	432.7	8.60
LH2022	BL1022	31.75	2x2	30.18	4.9	11.11	25.37	115.6/26272	150.8	3.40
LH2023	BL1023		2x3				30.33	115.6/26272	150.8	4.30
LH2034	BL1034		3x4				40.23	182.4/41454	231.6	6.00
LH2044	BL1044		4x4				45.19	231.3/52568	291.4	6.90
LH2046	BL1046		4x6				55.09	231.3/52568	291.4	8.60
LH2066	BL1066		6x6				65.00	347.0/78863	430.3	10.30
LH2088	BL1088		8x8				84.81	462,6/105136	555.1	13.80
LH2422	BL1222	38.1	2x2	36.20	5.77	12.71	29.62	151.2/34363	192.0	4.6
LH2423	BL1223		2x3				35.43	151.2/34363	192.0	5.8
LH2434	BL1234		3x4				47.07	244.6/55591	315.9	8.1
LH2444	BL1244		4x4				52.88	302,5/68750	381.1	9.3
LH2446	BL1246		4x6				64.52	302,5/68750	381.1	11.6
LH2466	BL1266		6x6				76.15	453,7/103113	543.6	13.9
LH2488	BL1288		8x8				99.42	605,0/137500	726.0	18.6
LH2822	BL1422	44.45	2x2	42.24	6.55	14.29	33.55	191.3/43477	225.7	6.1
LH2823	BL1423		2x3				40.16	191.3/43477	225.7	7.6
LH2834	BL1434		3x4				53.37	315.8/71772	372.6	10.6
LH2844	BL1444		4x4				59.97	382.6/86954	451.2	12.2
LH2846	BL1446		4x6				73.18	382.6/86954	451.2	15.2
LH2866	BL1466		6x6				86.39	578.3/131431	682.4	18.2
LH2888	BL1488		8x8				112.8	765.1/173886	902.8	24.3
LH3222	BL1622	50.8	2x2	48.26	7.52	17.46	39.01	289.1/65704	341.1	8.0
LH3223	BL1623		2x3				46.58	289.1/65704	341.1	10.0
LH3234	BL1634		3x4				61.72	440.4/100091	519.6	14.0
LH3244	BL1644		4x4				69.29	573.8/131431	680.4	16.0
LH3246	BL1646		4x6				84.43	578.3/131431	680.4	20.0
LH3266	BL1666		6x6				99.57	857.4/194863	1000.7	24.0
LH3288	BL1688		8x8				129.84	1156,5/262841	1364.6	32.0
LH4022	BL2022	63.5	2x2	60.33	9.91	23.81	51.74	433.7/98568	511.7	15.8
LH4023	BL2023		2x3				61.70	433.7/98568	511.7	19.8
LH4034	BL2034		3x4				81.61	649,4/147590	766.2	27.7
LH4044	BL2044		4x4				91.57	867.4/197163	1023.5	31.6
LH4046	BL2046		4x6				111.48	867.4/197163	1023.5	39.5
LH4066	BL2066		6x6				131.39	1301.1/295704	1535.2	47.4
LH4088	BL2088		8x8				171.22	1734.8/394272	2046.5	63.2
