كيفية اختيار سلاسل الأسطوانة لنقل الطاقة الصناعية

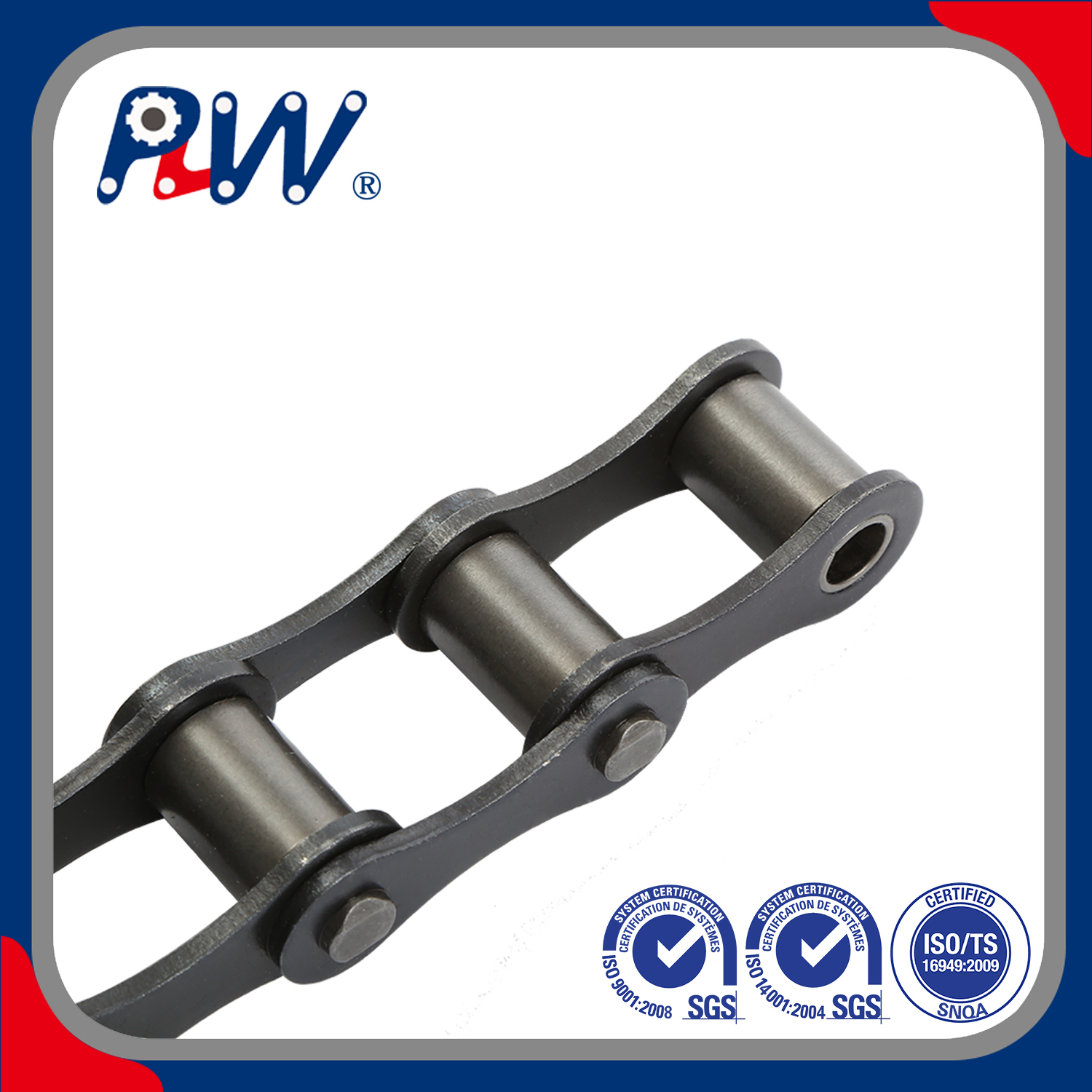

لا يعد اختيار أحد مكونات المحرك الصناعي مجرد عملية شراء بسيطة للسلعة. ويتعين علينا أن ننظر إليه باعتباره قراراً حاسماً في إدارة المخاطر. يؤدي عدم تحديد مكونات محرك الأقراص لديك إلى فترات توقف كارثية وتعطل المعدات. وعلى العكس من ذلك، فإن الإفراط في التحديد يؤدي بشكل غير ضروري إلى تضخيم نفقاتك الرأسمالية دون أي فائدة إضافية. لقد تحولت الهندسة الحديثة بعيدًا عن الاعتماد فقط على حدود الحمل النظرية. نحن نركز الآن بشكل كبير على العوامل التشغيلية في العالم الحقيقي. نقوم بتقييم أحمال الصدمات المفاجئة، والتلوث البيئي القاسي، ودورات العمل المستمرة والمتطلبة. اختيار المكون الصحيح يمنع التآكل المبكر. إنه يوفر عمالة صيانة هائلة طوال عمر المعدات. أنت بحاجة إلى إطار تقييم منظم للغاية. يعمل هذا الإطار على سد الفجوة بين المواصفات الهندسية النظرية وواقع المشتريات اليومية. إنه يضمن اختيارك تلبي سلسلة النقل متطلبات التطبيق الدقيقة بشكل مثالي. سوف تتعلم كيفية موازنة متطلبات التحميل بشكل فعال. سوف نستكشف معايير الأبعاد والتخفيفات البيئية. وأخيرًا، نقدم إطار اختيار خطوة بخطوة لتوجيه مشروعك التالي بنجاح.

الوجبات السريعة الرئيسية

• التطبيق يملي الهندسة: يعتمد الاختيار بين السلاسل القياسية أو المزدوجة أو المتخصصة كليًا على توازن السرعة والحمل والقيود المكانية.
• المعايير غير قابلة للتفاوض: تعد مطابقة معايير ANSI أو ISO/BS مع العجلة المسننة الموجودة أمرًا بالغ الأهمية لمنع التآكل السريع وغير المتساوي.
• البيئة تفوق المواصفات الأساسية: تعتبر مقاييس قوة الشد أقل أهمية من تشطيب المادة ونوع التشحيم عند العمل في بيئات مسببة للتآكل أو عالية الحطام.

تحديد المتطلبات الأساسية لسلسلة النقل

غالبًا ما يخلط الناس بين قوة الشد القصوى وقدرة حمل العمل الفعلية. تقيس قوة الشد نقطة الانهيار المطلقة تحت حمل سحب ثابت. يحدد حمل العمل ما يعالجه الإعداد بشكل مستمر أثناء الحركة النشطة. إن الاعتماد على قوة الشد البحتة هو خطأ هندسي شائع وخطير. يجب عليك حساب الحد الأقصى لحمل العمل بعناية. تطبيق عوامل السلامة المناسبة لضمان الموثوقية على المدى الطويل. توصي معايير الصناعة عادةً بنسبة أمان تبلغ 6:1 للأحمال السلسة بشكل استثنائي. تتطلب التطبيقات التي تتعرض لصدمات شديدة نسبة أمان تصل إلى 9:1. تتطلب كسارة الصخور هامش أمان مختلفًا تمامًا عن ناقل التغليف البسيط.

بعد ذلك، نتناول القدرة الحصانية التصميمية والحدود القصوى لعدد الدورات في الدقيقة. لا يمكنك استخدام قوة المحرك القياسية وحدها لتحديد حجم محرك الأقراص لديك. يجب عليك مضاعفة القدرة الحصانية الأساسية بعامل خدمة محدد. يمثل عامل الخدمة هذا نوع طاقة الإدخال. كما أنه يقيس مستوى صدمة المعدات المدفوعة. توفر المحركات الكهربائية عزم دوران سلسًا ومستمرًا. تنتج محركات الاحتراق الداخلي موجات عزم دوران نابضة وغير منتظمة. يجب عليك حساب ارتفاعات عزم الدوران هذه رياضيًا لمنع ثني الدبوس.

حدد القيود المادية لإعدادك بالكامل مبكرًا. تعتبر نسب القيادة والمسافات المركزية ذات أهمية كبيرة لطول عمر القيادة. تساعد القاعدة الأساسية المثبتة على تحسين أدائك العام. حافظ على المسافات المركزية بين 30 و50 مرة من درجة حدة المكون. تتسبب المسافات المركزية الأقصر في تآكل سريع وشديد لأسنان العجلة المسننة. تؤدي المسافات المركزية الأطول إلى الركود المفرط. يتسبب الركود في تحرك محرك الأقراص بشكل لا يمكن السيطرة عليه بسرعات عالية.

مضاعفات عامل الخدمة المشترك

تحمل المدخلات السلسة المميزة	(المحرك الكهربائي)	المدخلات النابضة (محرك الاحتراق)
حمل موحد (محرضون، مراوح)	1.0	1.2
صدمة متوسطة (الرافعات، الرافعات)	1.3	1.4
الصدمات الثقيلة (الكسارات، المكابس)	1.5	1.7

تقييم فئات سلسلة الأسطوانة الصناعية الأساسية

يجب عليك تقييم تكوينات هندسية مختلفة لتطبيقك المحدد. يحدد الشكل المادي للروابط حدودها الوظيفية.

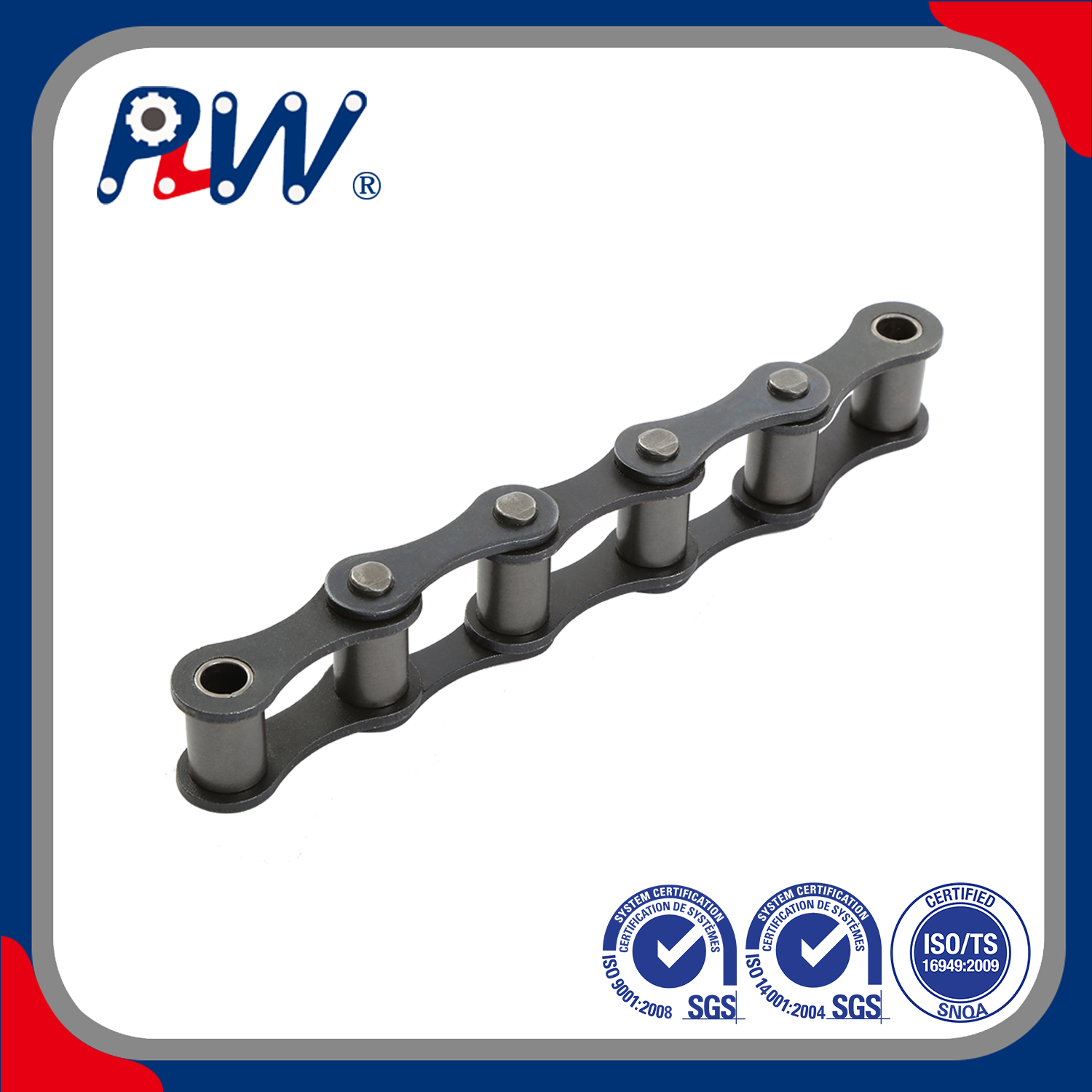

• سلاسل الأسطوانة القياسية أحادية الخطوة: هذا هو التكوين الأكثر شيوعًا وقوة المتاح عالميًا. إنها الأفضل لإعدادات نقل الطاقة المستمرة عالية السرعة وعالية التحميل. معيار توفر سلسلة الأسطوانة أقصى كثافة للطاقة في المساحات المدمجة. إنها تمسك أسنان العجلة بقوة وأمان. تتضمن المقايضات بروتوكولات صيانة صارمة. يتطلب هذا الإعداد محاذاة دقيقة عبر جميع الأعمدة الدوارة. يجب عليك أيضًا التأكد من تشحيم السوائل بشكل منتظم ودقيق لمنع تراكم الحرارة.
• سلسلة الأسطوانة المزدوجة: فكر في هذا كتصميم قياسي ممتد بشكل كبير. إنها الأفضل لأنظمة النقل ومعالجة المواد السائبة. يستخدم المهندسون أ سلسلة بكرات مزدوجة الملعب لنقل المهام الخفيفة عبر مسافات مركزية طويلة. إن المقايضات واضحة تمامًا ولا يمكن تجنبها. إنه يعمل بسرعات قصوى أبطأ بكثير بأمان. يستخدم نصف المكونات لكل قدم. وهذا يقلل من الوزن الإجمالي والنفقات الأولية. ومع ذلك، فإنه يقلل من قدرة الطاقة الإجمالية بشكل كبير.
• السلسلة القوسية الجانبية (سلسلة تفاوض المنحنى): تحتوي بعض المنشآت على احتياجات توجيه معقدة وغير خطية. هذه الفئة هي الأفضل للتطبيقات التي تتطلب مرونة جانبية. تعتمد مسارات النقل المنحنية وخطوط تعبئة الزجاجات المتعرجة عليها بشكل كبير. متخصص تتعامل سلسلة القوس الجانبية مع هذه المنحنيات الضيقة بشكل مثالي. المقايضات موجودة هنا أيضا. يسمح الخلوص الإضافي بين المسامير والبطانات بحركة الدوران. يقلل هذا الرخاوة المتأصلة من الحد الأقصى المسموح به لحمل العمل. لا يمكن أن يتطابق مع تكوينات الخط المستقيم القياسية في ظل التوتر الشديد.

التنقل في معايير الأبعاد: سلسلة الأسطوانة ANSI مقابل ISO/المعيار البريطاني

تتحكم معايير الأبعاد في قابلية التشغيل البيني للمكونات بشكل صارم. هناك خطر كبير عند الخلط بين المعايير العالمية بشكل تعسفي. قد تبدو مكونات محرك الأقراص متطابقة تمامًا مع العين المجردة. ومع ذلك، يؤدي خلط المعايير عبر الوصلات والعجلات المسننة إلى الارتباط الفوري. سوف تواجه تآكلًا سريعًا وفشلًا لا مفر منه للنظام. لن تستقر البكرات بشكل مثالي في أودية العجلة المسننة.

يحكم المعهد الوطني الأمريكي للمعايير المواصفات القياسية B29.1. ويستخدم تسميات رقمية محددة ومنطقية للغاية. على سبيل المثال، ترى الأحجام المسماة '40' أو '50' أو '60'. يمثل الرقم الأول درجة الصوت بزيادات قدرها 1/8 بوصة. ان سلسلة الأسطوانة ANSI شائعة جدًا في آلات أمريكا الشمالية. يشير الرقم 40 إلى درجة 4/8 بوصة أو نصف بوصة. يشير الرقم 60 إلى درجة 3/4 بوصة.

وعلى العكس من ذلك، لدينا مواصفات ISO والمعيار البريطاني (BS). إنهم يعتمدون كليًا على أطر الأبعاد القائمة على القياس. سترى تسميات مثل 08B أو 10B أو 12B. تتميز هذه المكونات بأقطار داخلية مختلفة تمامًا. يختلف عرض الأسطوانة بشكل كبير مقارنة بنظيراتها من ANSI. يعد هذا التمييز أمرًا بالغ الأهمية لسيناريوهات الاستبدال في حالات الطوارئ. تتطلب الآلات المستوردة من أوروبا أو آسيا عادةً مكونات ISO/BS.

أفضل الممارسات للتحقق القياسي

لا تنظر مطلقًا للأحجام المادية أثناء إجراءات الاستبدال. قم دائمًا بقياس قطر الدبوس وعرض الأسطوانة باستخدام الفرجار الرقمي. احسب عدد الأسنان الموجودة على أسنان العجلة. التحقق من بلد المنشأ للمعدات المدفوعة. غالبًا ما تعمل المكونات غير المتطابقة بسلاسة لبضع ساعات. ثم تتفكك بسرعة تحت الحمل، مما يؤدي إلى تدمير الحراس وأجهزة الاستشعار القريبة.

مخاطر التنفيذ: العوامل البيئية وتخفيف التآكل

المواصفات الرياضية الأساسية لا تعني شيئًا في بيئة تشغيل معادية. تحدد العوامل البيئية العمر التشغيلي الفعلي بالكامل. يؤدي التآكل والتعرض للمواد الكيميائية إلى تدمير الفولاذ الكربوني القياسي بسرعة. يجب علينا تقييم الطلاءات الواقية بعناية. توفر الخيارات المطلية بالنيكل والمطلية بالزنك حماية معتدلة للسطح. أنها تقاوم الغسل الخفيف والهواء الرطب. الفولاذ المقاوم للصدأ هو الخيار الأمثل للظروف القاسية. دعونا نراجع فحص الواقع الضروري. يوفر الفولاذ المقاوم للصدأ مقاومة فائقة للتآكل ضد الأحماض القاسية. ومع ذلك، لديها قوة إنتاجية أقل بكثير. يجب عليك إلغاء تقييم هذه التطبيقات وفقًا لذلك. لا يمكنك تبديل الفولاذ القياسي بالفولاذ المقاوم للصدأ دون إعادة حساب الأحمال.

تمثل البيئات الكاشطة تحديًا تشغيليًا هائلاً آخر. يعمل الغبار والأوساخ والرمل مثل معجون الطحن داخل المفاصل. نناقش ضرورة الآليات المختومة باستمرار. تعمل إعدادات الحلقة O والحلقة X المتخصصة على إبقاء المواد الكاشطة خارجًا بشكل فعال. إنها تحمي منطقة التلامس الهامة للدبوس والجلبة. يؤدي هذا إلى إطالة الحياة الوظيفية بشكل كبير في البيئات القذرة. إنه يضيف تكلفة أولية طفيفة واحتكاكًا بسيطًا في التشغيل بسبب ضغط المطاط.

وأخيرا، نحن نواجه حقائق التشحيم القاسية. تشحيم الإطار كمعلمة تصميم صارمة منذ اليوم الأول. إنها ليست أبدًا مهمة صيانة اختيارية لاحقة. يعمل التشحيم اليدوي والتشحيم بالتنقيط بشكل جيد في البيئات النظيفة. ومع ذلك، فإن المناطق التي يصعب الوصول إليها تتطلب استراتيجيات هندسية مختلفة. تحديد آليات التشحيم الذاتي على الفور. الوحدات التي تستخدم البطانات الملبدة المتخصصة تحافظ على الزيت الداخلي بشكل آمن. إنها تتفوق في المناطق الحساسة للتلوث مثل خطوط تجهيز الأغذية المزدحمة. إنها تقضي على القطرات الفوضوية مع الحفاظ على تشحيم المفاصل الداخلية.

مخطط مقارنة حماية البيئة

المواد أو الطلاء	على مقاومة التآكل	القدرة	بيئة التشغيل المثالية
الفولاذ الكربوني القياسي	منخفض جدًا	الحد الأقصى لخط الأساس	محركات أقراص داخلية نظيفة ومشحمة بالكامل
الزنك / مطلي بالنيكل	معتدل	عالي (يطابق الكربون)	الرطوبة المتقطعة، والتعرض في الهواء الطلق
300 سلسلة من الفولاذ المقاوم للصدأ	ممتاز	خفضت بشكل ملحوظ	تجهيز الأغذية والغسيل الكيميائي

إطار اختيار سلسلة الأسطوانة خطوة بخطوة

نقوم بتجميع هذه المبادئ الهندسية في إطار اختيار عملي. إن اتباع هذه العملية المنظمة يضمن موثوقية سلسلة الأسطوانة الصناعية . نشر التخمين ليس له مكان في نقل الطاقة الميكانيكية.

1. الخطوة 1: تحديد عامل الخدمة بدقة. قم بتقييم الطبيعة الدقيقة للحمل المتوقع. تحديد ما إذا كان يمثل عملية موحدة أو صدمة شديدة. تقييم محرك محرك الإدخال الخاص بك. راجع مخططات عامل الخدمة القياسية للعثور على المضاعف الخاص بك.
2. الخطوة 2: حساب قوة التصميم بدقة. اضرب متطلبات طاقة المحرك الأساسية لديك في عامل الخدمة الذي اخترته. وهذا يمنحك الطلب التشغيلي الحقيقي. استخدم هذا الرقم المضخم لجميع الحسابات اللاحقة.
3. الخطوة 3: حدد سلسلة الملعب بذكاء. استخدم جداول تصنيف القدرة الحصانية القياسية للشركة المصنعة. قم بتقاطع عدد الدورات في الدقيقة لأصغر عجلة مسننة لديك مع القدرة الحصانية المحسوبة للتصميم. اختر أصغر درجة للتعامل مع متطلبات الطاقة. توفر الملاعب الصغيرة التشغيل الأكثر سلاسة وأعلى حدود لعدد الدورات في الدقيقة.
4. الخطوة 4: التحقق من معلمات النظام بدقة. تأكد من أن المكونات المحددة تناسب الحدود المكانية الحالية. تحقق من الحد الأقصى المسموح به لأقطار العجلة المسننة. تحقق من أن المسافة المركزية المثالية تناسب إطارك. تأكد من أن كل شيء يطابق أحجام العمود الموجودة تمامًا قبل الطلب.

خاتمة

يتطلب نقل الطاقة الناجح اهتمامًا دقيقًا بالتفاصيل. ويعتمد على محاذاة خصائص الحمل بدقة. يجب عليك اتباع معايير الأبعاد الصارمة بشكل صارم. يجب عليك أيضًا احترام الحقائق البيئية القاسية أثناء مرحلة التصميم. يجب على فرق المشتريات والهندسة مراجعة نقاط الفشل الحالية معًا. إذا امتدت آليات الدفع الحالية بسرعة كبيرة جدًا، فتحقق من السبب الجذري. ابحث عن أحمال الصدمات المخفية وغير الموثقة. تحقق من النقص المطلق في التشحيم الداخلي. لا تقم ببساطة بشراء مكون أثقل وأكثر سمكًا بشكل أعمى. يؤدي هذا فقط إلى نقل نقطة الفشل إلى مهاويك باهظة الثمن. استشر أحد المتخصصين الفنيين اليوم. قم بتنزيل دليل اختيار الأبعاد. اطلب مراجعة مخصصة للتطبيق لوضع اللمسات الأخيرة على المواصفات الخاصة بك بثقة.

التعليمات

س: هل يمكنني استبدال سلسلة بكرات ANSI بسلسلة بريطانية قياسية (BS)؟

ج: لا. على الرغم من أوجه التشابه المحتملة في درجة الصوت، فإن أقطار الأسطوانة وعرض الدبوس يختلفان. سيؤدي استخدام السلاسل والعجلات المسننة غير المتطابقة إلى حدوث أضرار جسيمة لنظام القيادة. سوف يتم ربطها على الفور وترتدي بشكل غير متساو.

س: كيف أعرف متى تحتاج سلسلة الأسطوانة الصناعية إلى الاستبدال؟

ج: قياس الاستطالة. غالبًا ما يطلق الناس على هذا اسم 'التمدد'، وهو في الواقع تآكل عند وصلات الدبوس والجلبة. يشير الاستطالة بنسبة 1.5% إلى 3% على عدد محدد من الخطوات إلى نهاية عمره الوظيفي.

س: ما هو الفرق بين سلاسل الأسطوانة القياسية والثقيلة (H-Series)؟

ج: تتميز السلاسل شديدة التحمل بألواح ربط أكثر سمكًا. إنها تشترك في نفس عرض الملعب والأسطوانة مثل السلاسل القياسية. أنها توفر مقاومة أعلى للتعب. إنهم يتحملون أحمال الصدمات بشكل أفضل. أنها لا تزيد من قدرة RPM القصوى.

س: هل سلاسل الأسطوانة المزدوجة مناسبة لنقل الطاقة؟

ج: نعم، ولكن بشكل صارم للتطبيقات ذات التحميل الخفيف والسرعة المنخفضة. استخدامها الأساسي هو في النقل ومناولة المواد. إنها تتفوق عندما تكون هناك حاجة إلى مسافات مركزية طويلة. إن التخفيض الكبير في الوزن مفيد للغاية هنا.
