산업용 동력 전달을 위한 롤러 체인을 선택하는 방법

산업용 드라이브 부품을 선택하는 것은 결코 단순한 상품 구매가 아닙니다. 우리는 이를 중요한 위험 관리 결정으로 보아야 합니다. 드라이브 구성 요소를 과소하게 지정하면 치명적인 가동 중지 시간과 장비 파손이 발생합니다. 반대로, 과도하게 지정하면 추가 이익이 전혀 발생하지 않아 자본 지출이 부풀려집니다. 현대 엔지니어링은 이론적인 하중 제한에만 의존하는 것에서 벗어났습니다. 이제 우리는 실제 운영 요소에 중점을 두고 있습니다. 우리는 갑작스러운 충격 부하, 혹독한 환경 오염, 까다롭고 지속적인 듀티 사이클을 평가합니다. 올바른 부품을 선택하면 조기 마모를 방지할 수 있습니다. 이는 장비 수명 기간 동안 막대한 유지 관리 노동력을 절약해 줍니다. 고도로 구조화된 평가 프레임워크가 필요합니다. 이 프레임워크는 이론적 엔지니어링 사양과 일일 조달 현실 사이의 격차를 해소합니다. 그것은 당신이 선택한 것을 보장합니다 전송 체인은 정확한 적용 요구 사항을 완벽하게 충족합니다. 로드 요구 사항의 균형을 효과적으로 맞추는 방법을 배우게 됩니다. 우리는 치수 표준과 환경 완화를 탐구할 것입니다. 마지막으로, 우리는 귀하의 다음 프로젝트를 성공적으로 안내하기 위한 단계별 선택 프레임워크를 제공합니다.

주요 시사점

• 적용에 따라 형상이 결정됩니다. 표준, 이중 피치 또는 특수 체인 중에서 선택하는 것은 전적으로 속도, 하중 및 공간 제약의 균형에 따라 달라집니다.
• 표준은 협상 불가능합니다. 빠르고 고르지 않은 마모를 방지하려면 ANSI 또는 ISO/BS 표준을 기존 스프로킷에 맞추는 것이 중요합니다.
• 환경이 기본 사양보다 중요함: 부식성 또는 잔해가 많은 환경에서 작동할 때 인장 강도 측정 기준은 재료 마감 및 윤활 유형보다 덜 중요합니다.

전송 체인에 대한 기본 요구 사항 정의

사람들은 종종 최대 인장 강도와 실제 작업 부하 용량을 혼동합니다. 인장 강도는 정적 인장 하중 하에서 절대 파괴점을 측정합니다. 작업 부하는 활성 모션 중에 설정이 지속적으로 처리하는 내용을 나타냅니다. 순전히 인장 강도에만 의존하는 것은 흔하고 위험한 엔지니어링 실수입니다. 최대 작업 하중을 주의 깊게 계산해야 합니다. 장기적인 신뢰성을 보장하려면 적절한 안전 요소를 적용하십시오. 업계 표준에서는 매우 부드러운 하중을 위해 일반적으로 6:1의 안전 비율을 권장합니다. 심한 충격을 받는 애플리케이션에는 최대 9:1의 안전비가 필요합니다. 암석 분쇄기는 단순한 포장 컨베이어와는 완전히 다른 안전 마진을 요구합니다.

다음으로 설계 마력과 최대 RPM 제한을 다룹니다. 표준 엔진 마력만 사용하여 드라이브 크기를 조정할 수는 없습니다. 기본 마력에 설정된 서비스 계수를 곱해야 합니다. 이 서비스 요소는 입력 전력 유형을 설명합니다. 또한 구동 장비의 충격 수준도 측정합니다. 전기 모터는 부드럽고 지속적인 토크를 제공합니다. 내연기관은 맥동적이고 불규칙한 토크 파동을 전달합니다. 핀이 휘어지는 것을 방지하려면 이러한 토크 스파이크를 수학적으로 설명해야 합니다.

전체 설정의 물리적 제약을 조기에 설정하십시오. 드라이브 수명에 있어서 드라이브 비율과 중심 거리는 매우 중요합니다. 검증된 경험 법칙은 전반적인 성능을 최적화하는 데 도움이 됩니다. 부품 피치의 30~50배 사이로 중심 거리를 유지하십시오. 중심 거리가 짧을수록 스프로킷 톱니가 빠르고 심하게 마모됩니다. 중심 거리가 길면 과도한 느슨함이 발생합니다. Slack으로 인해 드라이브가 고속에서 제어할 수 없을 정도로 빠르게 작동합니다.

공통 서비스 계수 승수

부하 특성	부드러운 입력(전기 모터)	맥동 입력(연소 엔진)
균일 하중(교반기, 팬)	1.0	1.2
중간 정도의 충격(크레인, 호이스트)	1.3	1.4
강한 충격(분쇄기, 프레스)	1.5	1.7

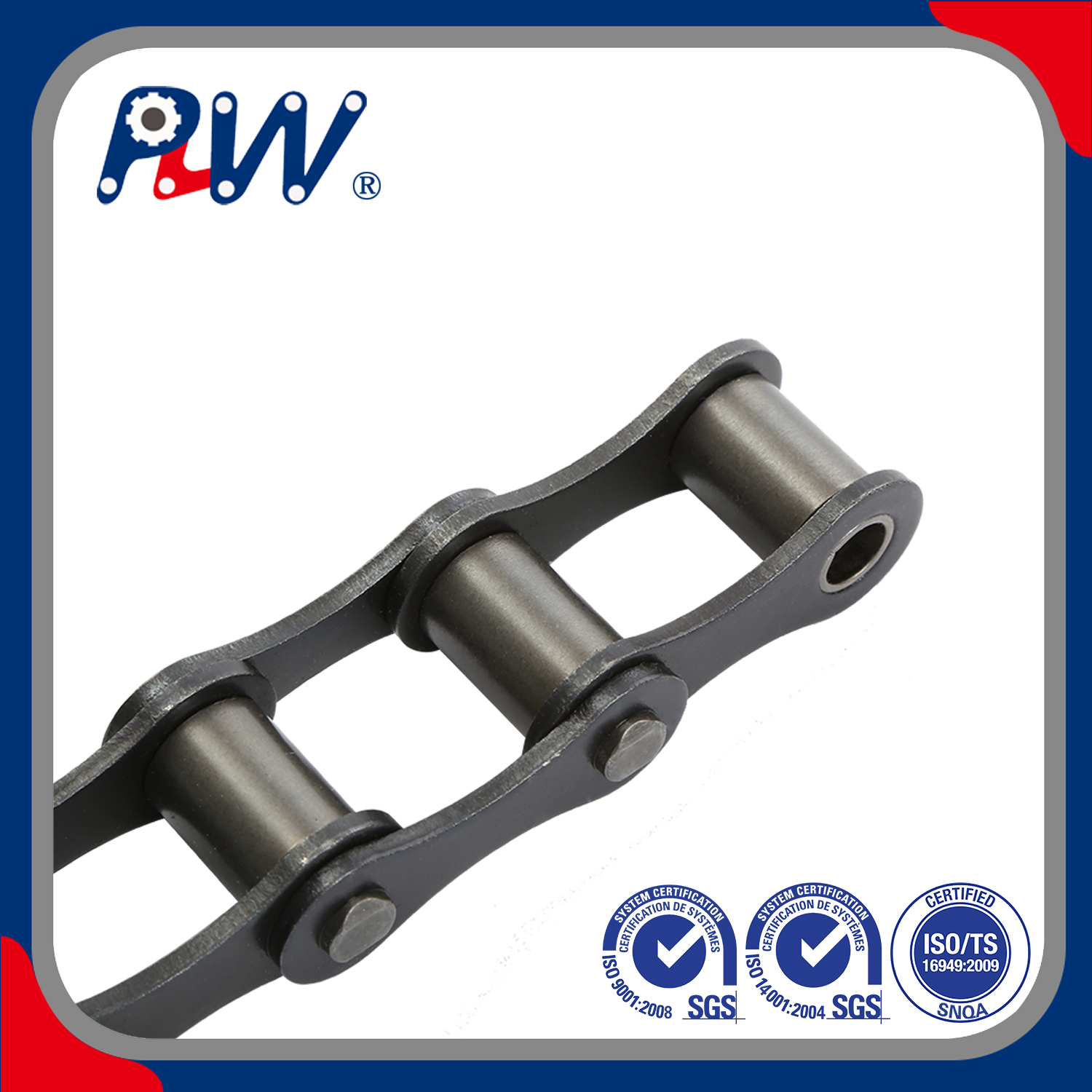

핵심 산업용 롤러 체인 카테고리 평가

특정 애플리케이션에 대해 다양한 기하학적 구성을 평가해야 합니다. 링크의 물리적 모양에 따라 기능적 한계가 결정됩니다.

• 표준 단일 피치 롤러 체인: 이는 전 세계적으로 사용 가능한 가장 일반적이고 견고한 구성입니다. 고속, 고부하 연속 동력 전달 설정에 가장 적합합니다. 표준 롤러 체인은 컴팩트한 공간에서 최대의 출력 밀도를 제공합니다. 스프로킷 톱니를 단단하고 확실하게 잡아줍니다. 절충안에는 엄격한 유지 관리 프로토콜이 포함됩니다. 이 설정에는 모든 회전 샤프트에 대한 세심한 정렬이 필요합니다. 또한 열 축적을 방지하기 위해 정기적이고 정밀한 유체 윤활을 보장해야 합니다.
• 더블 피치 롤러 체인: 표준 디자인이 상당히 늘어난다고 생각하십시오. 컨베이어 시스템과 대량 자재 취급에 가장 적합합니다. 엔지니어는 이중 피치 롤러 체인 . 긴 중심 거리에 걸쳐 경량 전송을 위한 절충안은 매우 명확하고 피할 수 없습니다. 훨씬 느린 최대 속도에서도 안전하게 작동합니다. 피트당 구성 요소의 절반을 활용합니다. 이는 전체 무게와 초기 비용을 줄입니다. 그러나 전체 전력 용량은 크게 낮아집니다.
• 측면 활 체인(곡선 협상 체인): 일부 시설에는 복잡하고 비선형 라우팅이 필요합니다. 이 카테고리는 측면 유연성이 필요한 응용 분야에 가장 적합합니다. 곡선형 컨베이어 트랙과 구불구불한 병입 라인은 이에 크게 의존합니다. 전문화된 사이드 보우 체인은 이러한 좁은 곡선을 완벽하게 처리합니다. 여기에도 트레이드오프가 존재합니다. 핀과 부싱 사이에 여유 공간이 있어 회전 동작이 가능합니다. 이러한 고유한 느슨함은 최대 허용 작업 부하를 감소시킵니다. 장력이 심한 경우 표준 직선 구성과 일치하지 않습니다.

치수 표준 탐색: ANSI 롤러 체인과 ISO/영국 표준

치수 표준은 구성요소 상호 운용성을 엄격하게 제어합니다. 글로벌 표준을 임의로 혼합하면 심각한 위험이 존재합니다. 드라이브 구성요소는 육안으로 보면 완전히 동일해 보일 수 있습니다. 그러나 링크와 스프로킷 전체에 걸쳐 표준을 혼합하면 즉시 바인딩됩니다. 급격한 마모와 불가피한 시스템 오류를 경험하게 될 것입니다. 롤러는 스프로킷 골에 완벽하게 안착되지 않습니다.

American National Standards Institute는 표준 B29.1 사양을 관리합니다. 이는 구체적이고 매우 논리적인 숫자 명명법을 사용합니다. 예를 들어 '40', '50' 또는 '60'이라고 표시된 크기가 표시됩니다. 첫 번째 숫자는 1/8인치 단위의 피치를 나타냅니다. 안 ANSI 롤러 체인은 북미 기계에서 매우 일반적입니다. 숫자 40은 4/8인치 또는 0.5인치 피치를 나타냅니다. 숫자 60은 3/4인치 피치를 나타냅니다.

반대로 ISO 및 영국 표준(BS) 사양이 있습니다. 이는 메트릭 기반 차원 프레임워크에 전적으로 의존합니다. 08B, 10B 또는 12B와 같은 명칭이 표시됩니다. 이러한 구성 요소는 내부 핀 직경이 완전히 다릅니다. 롤러 폭은 ANSI 제품에 비해 상당히 다릅니다. 이러한 구별은 긴급 교체 시나리오에 매우 중요합니다. 유럽이나 아시아에서 수입된 기계에는 일반적으로 ISO/BS 구성 요소가 필요합니다.

표준 검증 모범 사례

교체 절차 중에는 물리적 크기를 눈으로 확인하지 마십시오. 항상 디지털 캘리퍼스를 사용하여 핀 직경과 롤러 폭을 측정하십시오. 스프로킷의 톱니 수를 세어보세요. 구동 장비의 원산지를 확인하십시오. 일치하지 않는 구성 요소는 종종 몇 시간 동안 원활하게 실행됩니다. 그런 다음 부하가 걸리면 빠르게 분해되어 근처의 경비원과 센서를 파괴합니다.

구현 위험: 환경 요인 및 마모 완화

기본 수학적 사양은 적대적인 운영 환경에서는 아무 의미가 없습니다. 환경적 요인은 실제 작동 수명을 전적으로 좌우합니다. 부식 및 화학물질 노출로 인해 표준 탄소강이 빠르게 파괴됩니다. 우리는 보호 코팅을 주의 깊게 평가해야 합니다. 니켈 도금 및 아연 도금 옵션은 적당한 표면 보호 기능을 제공합니다. 그들은 가벼운 세척과 습한 공기에 저항합니다. 스테인레스 스틸은 극한의 조건을 위한 최고의 선택입니다. 필요한 현실 점검을 검토해 보겠습니다. 스테인레스 스틸은 가혹한 산에 대해 탁월한 내식성을 제공합니다. 그러나 항복 강도가 상당히 낮습니다. 이에 따라 이러한 애플리케이션의 등급을 낮추어야 합니다. 하중을 다시 계산하지 않고는 표준 강철을 스테인레스로 바꿀 수 없습니다.

거친 환경은 또 다른 대규모 운영 과제를 제시합니다. 먼지, 흙, 모래는 접합부 내부의 연삭 페이스트처럼 작용합니다. 우리는 밀봉된 메커니즘의 필요성에 대해 끊임없이 논의합니다. 특수한 O-링과 X-링 설정으로 연마재가 효과적으로 차단됩니다. 이는 중요한 핀과 부싱 접촉 영역을 보호합니다. 이는 더러운 환경에서 기능 수명을 극적으로 연장시킵니다. 고무 압축으로 인해 약간의 초기 비용과 약간의 작동 마찰이 추가됩니다.

마지막으로 우리는 가혹한 윤활 현실에 직면해 있습니다. 처음부터 엄격한 설계 매개변수로 프레임 윤활을 적용합니다. 이는 결코 선택 사항이 아니며 사후에 고려되는 유지 관리 작업이 아닙니다. 깨끗한 환경에서는 수동 윤활과 점적 윤활이 잘 작동합니다. 그러나 접근하기 어려운 지역에는 다양한 엔지니어링 전략이 필요합니다. 자체 윤활 메커니즘을 즉시 지정하십시오. 특수 소결 부싱을 사용하는 장치는 내부 오일을 안전하게 유지합니다. 분주한 식품 가공 라인과 같이 오염에 민감한 구역에서 탁월한 성능을 발휘합니다. 내부 조인트 윤활을 유지하면서 지저분한 물방울을 제거합니다.

환경 보호 비교 차트

재료 또는 코팅	내식성	강도 용량	이상적인 작동 환경
표준 탄소강	매우 낮음	최대 기준선	깨끗하고 완전 윤활된 실내 드라이브
아연/니켈 도금	보통의	높음(탄소와 일치)	간헐적인 습기, 실외 노출
300 시리즈 스테인리스강	훌륭한	대폭 감소	식품 가공, 화학 세척

단계별 롤러 체인 선택 프레임워크

우리는 이러한 엔지니어링 원칙을 실용적인 선택 프레임워크로 종합합니다. 이 구조화된 프로세스를 따르면 신뢰성이 보장됩니다. 산업용 롤러 체인 배치. 기계적인 동력 전달에는 추측이 있을 수 없습니다.

1. 1단계: 서비스 요소를 정확하게 결정합니다. 예상되는 부하의 정확한 특성을 평가하십시오. 균일한 작동 또는 심한 충격을 나타내는지 확인하십시오. 입력 구동 모터를 평가하십시오. 승수를 찾으려면 표준 서비스 요소 차트를 참조하세요.
2. 2단계: 설계마력을 정확하게 계산합니다. 기본 엔진 출력 요구 사항에 선택한 서비스 요소를 곱하십시오. 이를 통해 실제 운영 수요를 얻을 수 있습니다. 이후의 모든 계산에는 이 부풀려진 숫자를 사용하세요.
3. 3단계: 체인 피치를 지능적으로 선택합니다. 표준 제조업체 마력 등급표를 사용하십시오. 가장 작은 드라이브 스프로킷의 RPM과 계산된 설계 마력을 교차시키세요. 전력 요구 사항을 처리하는 가장 작은 피치를 선택하십시오. 더 작은 피치는 가장 부드러운 작동과 가장 높은 RPM 제한을 제공합니다.
4. 4단계: 시스템 매개변수를 철저하게 확인합니다. 선택한 구성요소가 기존 공간 제한에 맞는지 확인하세요. 최대 허용 스프로킷 직경을 확인하십시오. 최적의 중심 거리가 프레임에 맞는지 확인하십시오. 주문하기 전에 모든 것이 기존 샤프트 크기와 완벽하게 일치하는지 확인하십시오.

결론

성공적인 동력 전달에는 세부 사항에 대한 세심한 주의가 필요합니다. 이는 부하 특성을 정확하게 정렬하는 데 달려 있습니다. 엄격한 치수기준을 엄격히 준수해야 합니다. 또한 설계 단계에서는 가혹한 환경 현실을 존중해야 합니다. 조달팀과 엔지니어링팀은 기존 실패 지점을 함께 감사해야 합니다. 현재 드라이브 메커니즘이 너무 빨리 늘어나는 경우 근본 원인을 조사하십시오. 숨겨진, 문서화되지 않은 충격 하중을 찾으십시오. 내부 윤활이 전혀 부족하지 않은지 확인하십시오. 무작정 더 무겁고 두꺼운 부품을 구입하지 마십시오. 이는 고장 지점을 값비싼 샤프트로 옮길 뿐입니다. 지금 기술 전문가에게 문의하세요. 치수 선택 가이드를 다운로드하세요. 자신있게 사양을 마무리하려면 맞춤형 애플리케이션 검토를 요청하세요.

FAQ

Q: ANSI 롤러 체인을 영국 표준(BS) 체인으로 교체할 수 있습니까?

A: 아니요. 피치의 유사성에도 불구하고 롤러 직경과 핀 너비는 다릅니다. 일치하지 않는 체인과 스프라켓을 사용하면 구동 시스템이 심각하게 손상될 수 있습니다. 즉시 묶이고 고르지 않게 마모됩니다.

Q: 산업용 롤러 체인을 교체해야 하는 시기를 어떻게 알 수 있나요?

A: 신장률을 측정합니다. 사람들은 종종 이것을 '스트레칭'이라고 부르는데, 이는 실제로 핀과 부싱 조인트의 마모입니다. 특정 피치 수에 걸쳐 1.5% ~ 3%의 신장률은 기능 수명이 끝났음을 의미합니다.

Q: 표준 롤러 체인과 헤비듀티(H-시리즈) 롤러 체인의 차이점은 무엇입니까?

A: 튼튼한 체인은 더 ​​두꺼운 링크 플레이트를 특징으로 합니다. 표준 체인과 동일한 피치와 롤러 폭을 공유합니다. 그들은 더 높은 피로 저항을 제공합니다. 충격 하중을 더 잘 견뎌냅니다. 최대 RPM 용량은 증가하지 않습니다.

Q: 더블 피치 롤러 체인은 동력 전달에 적합합니까?

A: 그렇습니다. 하지만 경부하, 저속 애플리케이션에만 적용됩니다. 이들의 주요 용도는 운반 및 자재 취급입니다. 긴 중심 거리가 필요한 곳에 탁월합니다. 상당한 체중 감소는 여기서 매우 유익합니다.
