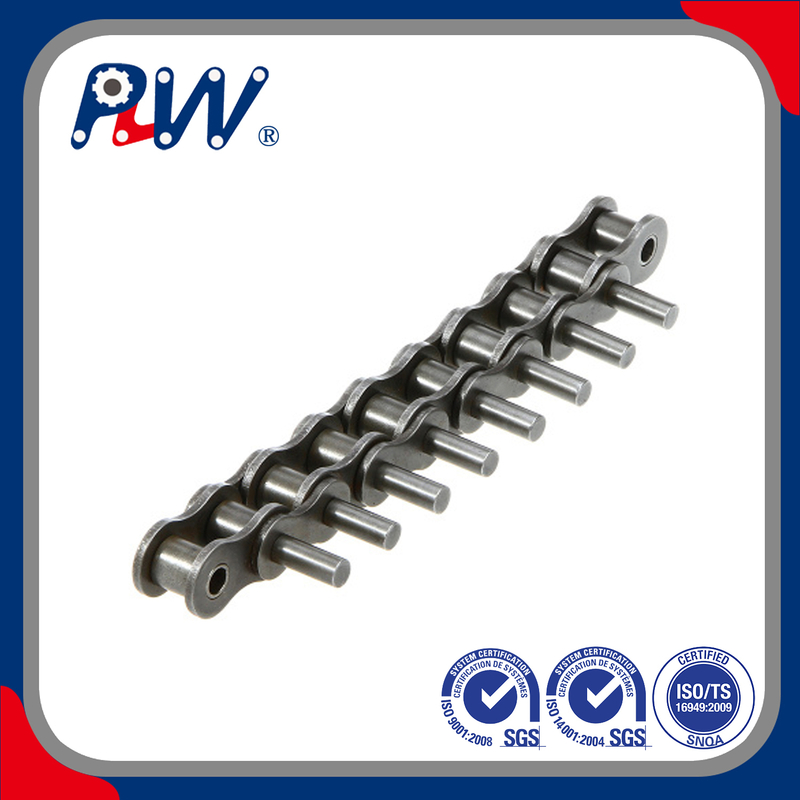

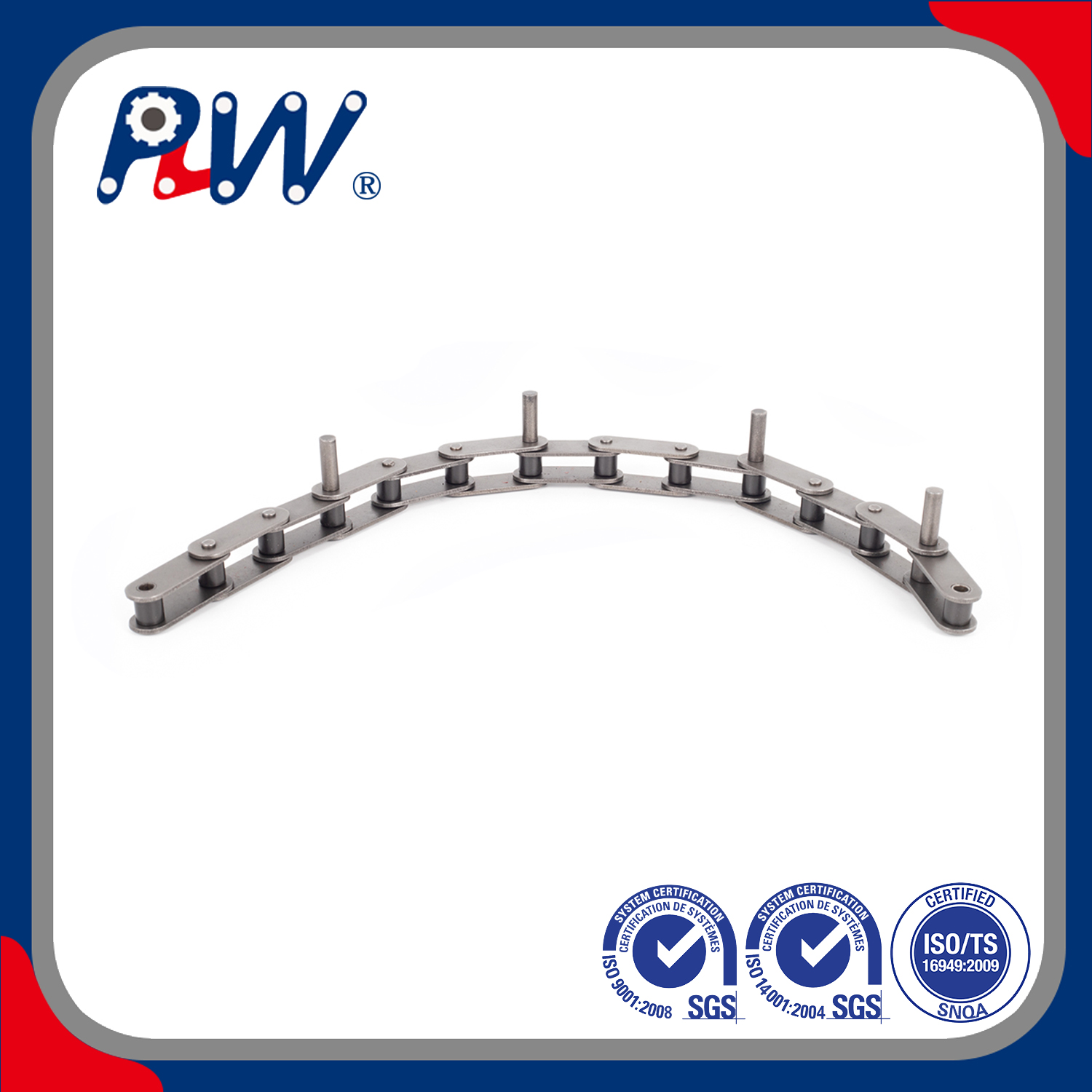

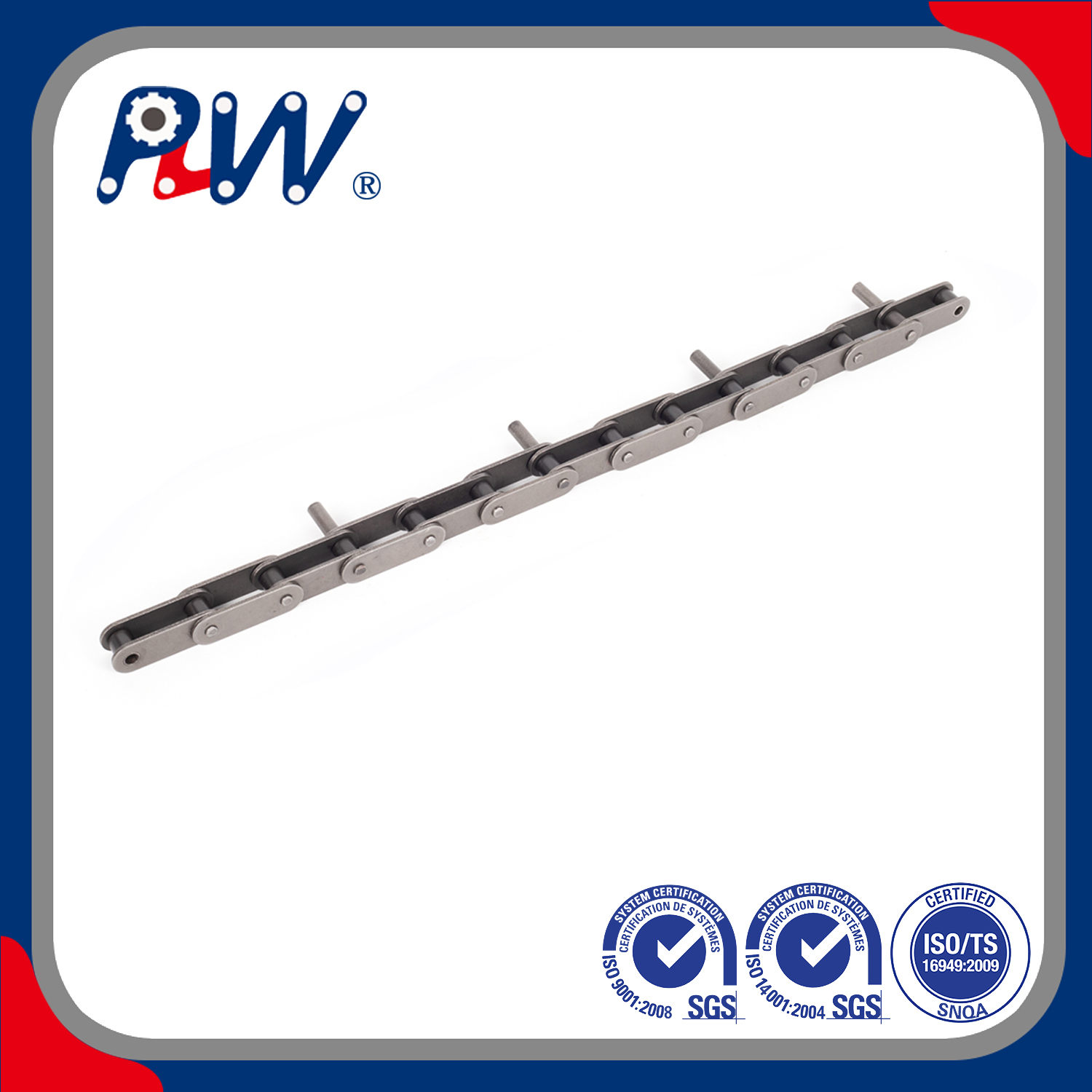

زنجیر نوار نقاله با پین های ویژه
به عنوان یک راه حل تخصصی برای جابجایی مواد، زنجیره نقاله با پین های توسعه یافته ویژه برای مقابله با چالش های انتقال منحصر به فرد که به تطبیق پذیری پیوست و پایداری باربری بیشتر نیاز دارند، مهندسی شده است. این زنجیره که با پینهای توسعهیافته بهعنوان ویژگی اصلی طراحی شده است، ساختار ساختاری مستحکم را با طرحهای پین سفارشی، با رعایت استانداردهای ANSI B29.1 و ISO 606 ادغام میکند. در سناریوهایی که ضمیمه ها به فضای نصب اضافی، موقعیت افست یا توزیع بار بیشتر نیاز دارند، برتری دارد و آن را به انتخابی مطمئن برای خطوط تولید خودکار، سیستم های مرتب سازی تخصصی و حمل و نقل مواد سنگین در صنایع مختلف تبدیل می کند.
مزایای اصلی: پین های توسعه یافته ویژه و عملکرد پیشرفته
ویژگی بارز این زنجیر، پینهای توسعهیافته ویژه آن است که با ماشینکاری دقیق، فراتر از صفحات جانبی گسترش مییابند و فضای نصب اضافی و انعطافپذیری را برای اتصالات فراهم میکنند. برخلاف زنجیرهای استاندارد با پینهای فلاش، پینهای کشیده را میتوان از نظر طول (10 میلیمتر تا 50 میلیمتر فراتر از صفحات جانبی)، قطر و مشخصات رزوه سفارشیسازی کرد و از طیف گستردهای از انواع اتصالات از جمله براکتهای سفارشی، چنگالهای بالابر، بازوهای فشاری و دستگاههای گیره پشتیبانی میکند. این طراحی امکان نصب افست، نصب پیوست چند لایه و ادغام مستقیم با وسایل تخصصی را فراهم می کند و نیاز به آداپتورهای کمکی را از بین می برد و پیچیدگی مونتاژ را کاهش می دهد.
پینهای توسعهیافته که برای دوام و قابلیت اطمینان باربری ساخته شدهاند، از فولاد آلیاژی با عیار بالا (35CrMo، 40MnB) ساخته شدهاند و تحت عملیات حرارتی سختی مانند اجزای اصلی زنجیر-کربورسازی، خاموش کردن و تمپر کردن- قرار میگیرند تا به سختی سطحی و سختی عالی HRC 60-64 هستهای دست یابند. این تضمین میکند که پینها در برابر سایش، خمش و نیروهای برشی حتی تحت بارهای دینامیکی سنگین و چرخههای استارت و توقف مکرر مقاومت کنند. هسته زنجیره دارای صفحات جانبی تقویتشده و مجموعههای بوش غلتکی دقیق، با استحکام کششی 20 درصد بالاتر از زنجیرههای نوار نقاله استاندارد است و بارهای کاری از 15 کیلو نیوتن تا 180 کیلو نیوتن را در پیکربندیهای تک رشتهای تا سهرشته تحمل میکند.
تطبیق پذیری و تطبیق پذیری بیشتر با طراحی پین های قابل تنظیم و درمان های محافظ افزایش می یابد. پینهای کشیده را میتوان با رزوهها، راههای کلید یا شیارهای قفلی تکمیل کرد تا اتصالات را محکم ببندد و از چرخش یا جابجایی در حین کار جلوگیری کند. درمان سطح اختیاری برای هر دو زنجیره و پین شامل اکسید سیاه، آبکاری روی، گالوانیزه گرم و پوشش PTFE است که محافظت هدفمند در برابر خوردگی، سایش و دماهای بالا را فراهم می کند. این زنجیر اندازههای زمین از 12.7 میلیمتر تا 38.1 میلیمتر را پوشش میدهد، از سرعتهای عملیاتی 0.2 متر در دقیقه تا 300 دور در دقیقه پشتیبانی میکند و برای یکپارچهسازی آسان سیستم، کاملاً با چرخدندههای استاندارد ANSI سازگار است.
تعالی سازه و انعطاف پذیری عملیاتی
این زنجیره برای عملکرد پایدار در طرحبندیهای پیچیده انتقال، از جمله مسیرهای مستقیم، منحنی و شیبدار (حداکثر زاویه صعود 30 درجه) مهندسی شده است. پینهای توسعهیافته بهطور دقیق با خط مرکزی زنجیر هماهنگ شدهاند و توزیع بار متعادل را تضمین میکنند و از انحراف جانبی در حین کار جلوگیری میکنند. مجموعه غلتکی بوش اصطکاک و نویز را به حداقل می رساند (صدای عملیاتی ≤58dB)، در حالی که صفحات جانبی تقویت شده یکپارچگی ساختار را حتی زمانی که پیوست ها بارهای جبرانی را اعمال می کنند، افزایش می دهند. این به طور قابل اعتماد در محدوده دمایی -30 تا 140 درجه سانتیگراد عمل می کند و با محیط های صنعتی خشن مانند پردازش در دمای بالا، کارگاه های مرطوب و سایت های ساختمانی گرد و غبار سازگار است.
ایمنی و قابلیت نگهداری در هر جزئیات طراحی ادغام شده است. پینهای کشیده دارای لبههای پخدار هستند تا از تماس تیز با مواد و اپراتورها جلوگیری کنند، در حالی که مکانیسمهای قفل (مهرهها، پینها یا حلقههای گیرهای) اتصالات را محکم میبندند. این زنجیر از تعمیر و نگهداری در محل با پینها و پیوستهایی که به راحتی قابل تعویض هستند پشتیبانی میکند و الگوی سایش قابل پیشبینی آن امکان سرویسدهی فعال را فراهم میکند. اجزای اصلی استاندارد سازگاری با سیستمهای نوار نقاله موجود را تضمین میکنند و هزینههای جایگزینی و خرابی را کاهش میدهند.
مشخصات فنی
|
پارامتر
|
جزئیات
|
|
نوع محصول
|
زنجیر نقاله با پین های توسعه یافته ویژه (ANSI B29.1، مطابق با ISO 606)
|
|
مواد
|
فولاد آلیاژی (35CrMo، 40MnB) برای هسته زنجیره ای و پین های توسعه یافته؛ فولاد ضد زنگ 304/316 اختیاری
|
|
عملیات حرارتی
|
کربورسازی، کوئنچ و تمپر (پین/غلتک: HRC 60-64؛ صفحات جانبی: HRC 45-50)
|
|

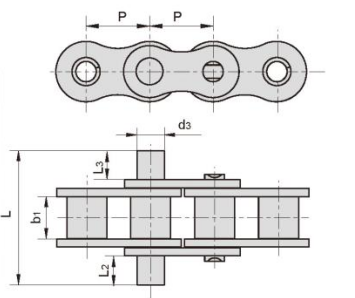

مشخصات پین توسعه یافته
|
طول: 10-50 میلی متر فراتر از صفحات جانبی. قطر قابل تنظیم، رزوه ها، کلیدها یا شیارهای قفل
|
|
اندازه گام
|
12.7mm (1/2') تا 38.1mm (1-1/2') (استاندارد ANSI)
|
|
ظرفیت بار کاری
|
15kN - 180kN (پیکربندی های تک رشته ای تا سه رشته ای)
|
|
سرعت عملیات
|
0.2 متر در دقیقه - 300 دور در دقیقه (قابلیت تنظیم بار، سناریوهای دقیق ≤2 متر در دقیقه)
|
|
درمان سطحی
|
اکسید سیاه، آبکاری روی، گالوانیزه گرم، پوشش PTFE (ضد خوردگی، مقاوم در برابر سایش)
|
|
گواهینامه ها
|
ANSI B29.1، ISO 606، SGS، FDA (برای کاربردهای غذایی)
|
سناریوهای کاربردی
زنجیره نوار نقاله با پینهای توسعهیافته ویژه در سناریوهای حمل و نقل مواد تخصصی برتری دارد و عملکرد مناسب را در صنایع کلیدی ارائه میکند:
تولید خودرو : قطعات بزرگ خودرو (موتورها، شاسی) را با پینهای کشیده که از چنگالهای بالابر سفارشی و براکتهای افست برای موقعیت پایدار در حین جوشکاری و مونتاژ پشتیبانی میکنند، منتقل میکند.
لجستیک و مرتبسازی سنگین : پالتها، کارتنهای بزرگ و ظروف فله را کنترل میکند. پینهای کشیده با انتهای رزوهای، اتصال سریع بازوهای فشار دهنده و دستگاههای گیره را برای مرتبسازی با توان بالا امکانپذیر میسازند.
حمل و نقل مصالح ساختمانی : لوله ها، پروفیل ها و اجزای ساختمانی با شکل نامنظم را حمل می کند. پینهای بلند کشیده فضای بیشتری برای نصب وسایل سفارشی برای جلوگیری از لغزش فراهم میکنند.
ماشین آلات صنعتی : با تجهیزات پردازش (ماشین های آهنگری، مهر زنی) برای انتقال قطعات سنگین ادغام می شود. پین های توسعه یافته تقویت شده در برابر بارهای ضربه ای بالا و محیط های با دمای بالا مقاومت می کنند.
حمل و نقل فله ای غذا و نوشیدنی : بشکه های بزرگ، مخازن و ظروف غذای فله را جابه جا می کند. پینهای توسعهیافته از جنس استنلس استیل از براکتهای حمل سفارشی پشتیبانی میکنند که با استانداردهای بهداشتی مطابقت دارد.
تضمین کیفیت و پشتیبانی پس از فروش
هر زنجیره نوار نقاله با پینهای توسعهیافته ویژه تحت کنترل کیفیت کامل فرآیند، از بازرسی مواد خام و ماشینکاری دقیق پین گرفته تا مونتاژ نهایی و آزمایش عملکرد قرار میگیرد. بررسی های دقیق - از جمله استحکام برشی پین، پایداری اتصال، مقاومت در برابر سایش و دقت ابعادی - از انطباق با استانداردهای بین المللی و عملکرد قابل اعتماد در کاربردهای تخصصی اطمینان حاصل می کند. این تعهد به کیفیت زمان خرابی و هزینه های نگهداری را برای مشتریان به حداقل می رساند.
ما سفارشیسازی سرتاسری را برای پینهای طولانی، از جمله طول، قطر و طراحی مکانیزم قفل ارائه میکنیم، همراه با مشاوره فنی برای بهینهسازی یکپارچگی پیوست. تیم ما راهنمایی نصب در محل، آموزش تعمیر و نگهداری و پشتیبانی فنی 24/7 را ارائه می دهد. همه محصولات با ضمانت کیفیت طولانی ارائه می شوند، که اطمینان حاصل می کند که سرمایه گذاری مشتریان در راه حل های تخصصی حمل مواد کاملاً محافظت می شود.
زنجیر نوار نقاله با پین های توسعه یافته ویژه را برای تطبیق پذیری بی نظیر اتصال و قابلیت اطمینان باربری انتخاب کنید. این راه حل تخصصی برای چالش های منحصر به فرد شما در حمل و نقل مواد است که عملیات صنعتی کارآمد و پایدار را تقویت می کند.
