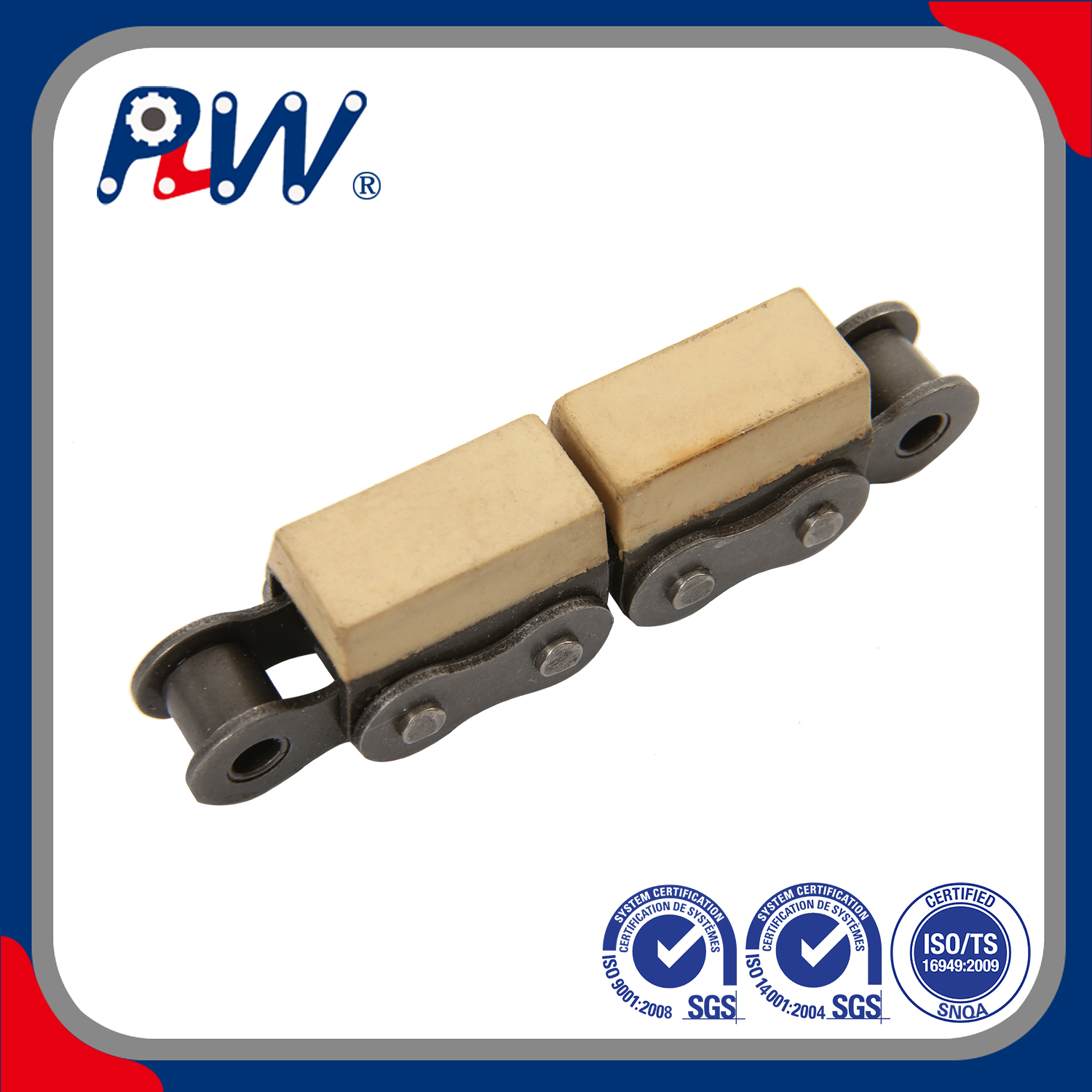

زنجیر غلتکی با زنجیر نوار نقاله پروفیل های الاستومری ولکانیزه

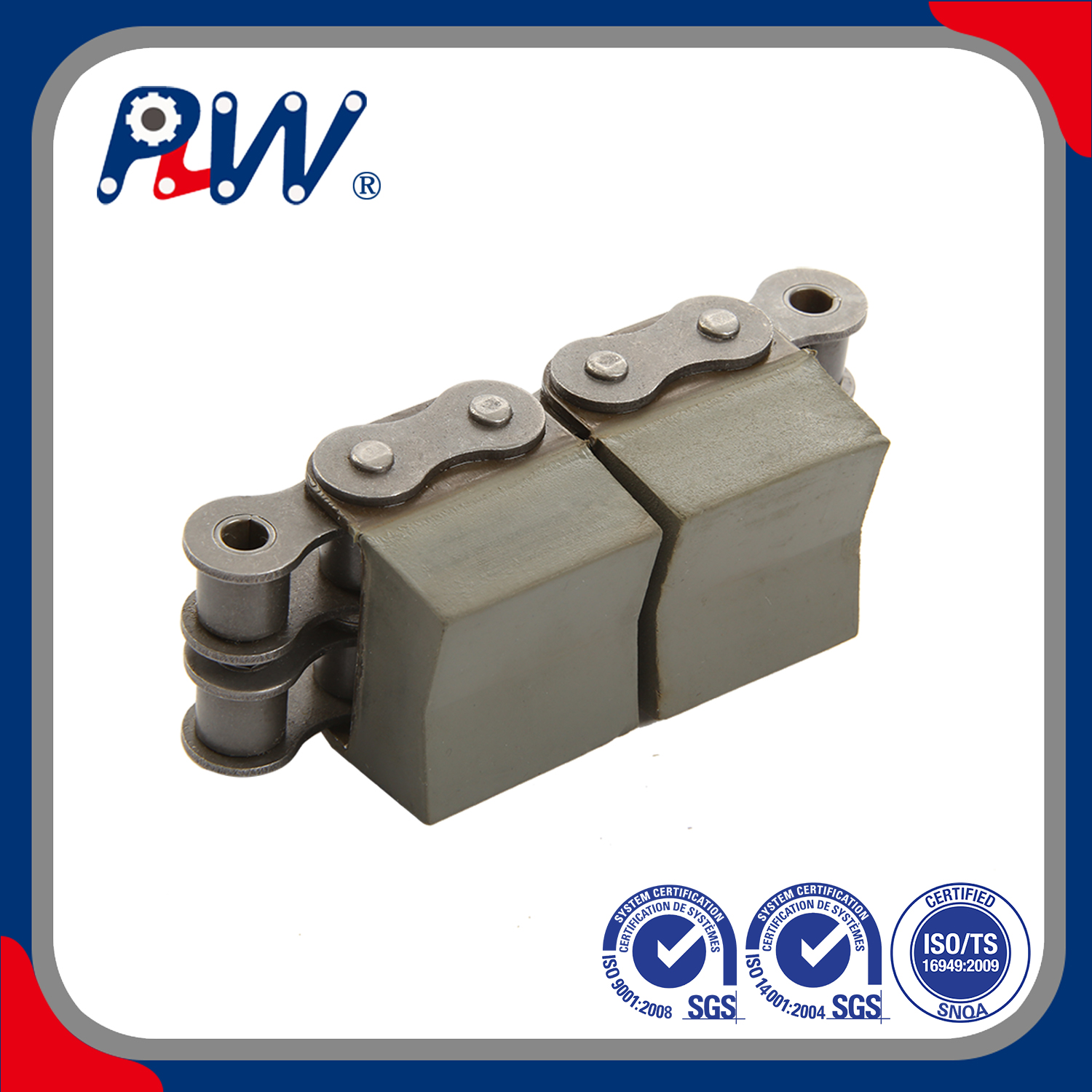

زنجیر غلتکی با پروفیل های الاستومری ولکانیزه

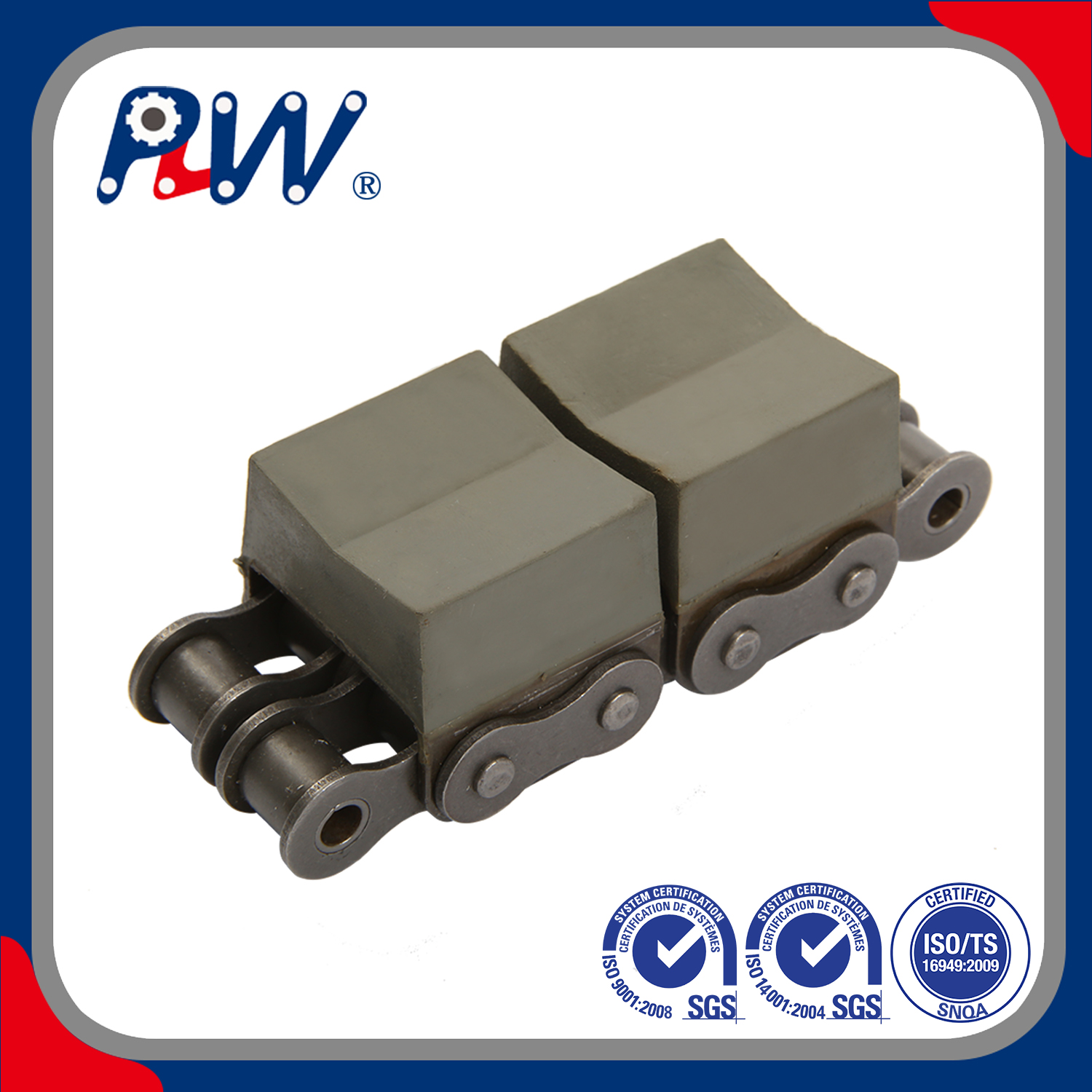

زنجیر غلتکی با پروفیل های الاستومری ولکانیزه

مقاومت در برابر سایش افزایش یافته: مقاومت بالای الاستومرهای ولکانیزه در برابر سایش می تواند سایش زنجیرهای غلتکی را در حین انتقال کاهش دهد و در نتیجه طول عمر زنجیره را افزایش دهد.

مدل:
08B-G1
برند:
PLW یا ساخته شده به سفارش
مواد:
فولاد کربن
بسته حمل و نقل:
کیسه پلاستیکی + جعبه کارتن + جعبه تخته سه لا
علامت تجاری:
PLW
مبدا:
چین
استاندارد یا غیر استاندارد:
زنجیره استاندارد
نوع:
زنجیر غلتکی لاستیکی

در دسترس بودن:

تعداد:



پرس و جو کنید به سبد اضافه کنید

توضیحات محصول

زنجیر غلتکی با پروفیل های الاستومری ولکانیزه - معرفی محصول

زنجیره غلتکی با پروفیل های الاستومری ولکانیز شده یک جزء انتقال و انتقال با کارایی بالا است که ساختار زنجیره غلتکی قوی را با پروفیل های الاستومری ولکانیزه ترکیب می کند تا حفاظت، پایداری و کاهش نویز عالی را ارائه دهد. این زنجیره که برای جابجایی قطعات ظریف، با ارزش یا شکل نامنظم در بخش‌های اتوماسیون صنعتی، جابجایی مواد، پردازش چوب و بسته‌بندی مهندسی شده است، خراش‌های سطحی را از بین می‌برد، نویز عملیاتی را کاهش می‌دهد و چسبندگی را افزایش می‌دهد - با توجه به نقاط درد اصلی برنامه‌های کاربردی انتقال دقیق که در آن راحتی قطعه کار یکپارچگی و عملکرد مهم است.

این زنجیر دارای یک پایه زنجیره غلتکی بادوام است که از فولاد کربنی با کیفیت بالا یا فولاد ضد زنگ اختیاری 304/316 ساخته شده است که مطابق با استانداردهای بین المللی ANSI، ISO و DIN است. صفحات پیوندی تحت عملیات مهر و موم دقیق و عملیات حرارتی کوئنچ-تمپرینگ قرار می گیرند و به سختی سطحی HRC 40-46 و چقرمگی هسته عالی برای تحمل بارهای دینامیکی مداوم و خستگی دست می یابند. غلتک های زمینی دقیق، پین های سخت شده و بوش های مقاوم در برابر سایش، انتقال صاف نیرو و عمر مفید طولانی را تضمین می کنند. مزیت تعیین کننده در پروفیل های الاستومری ولکانیزه آن نهفته است - استفاده از لاستیک نیتریل بوتادین (NBR) با سختی 80 Shore A به عنوان استاندارد، که از طریق فناوری پیشرفته ولکانیزاسیون به غلطک ها یا صفحات زنجیره ای محکم می چسبد و حتی در زیر اصطکاک زیاد و ضربه های مکرر جدا شدن صفر را تضمین می کند.

پروفیل های الاستومری ولکانیزه شده به دقت مهندسی شده اند تا عملکرد را بهینه کنند: مواد NBR تعادل ایده آلی از اصطکاک منسجم، مقاومت در برابر سایش و دوام را ارائه می دهد و به طور موثر چسبندگی قطعه کار را برای جلوگیری از لغزش در حین انتقال، حتی برای اقلام صاف یا سبک افزایش می دهد. پروفیل های الاستیک به عنوان یک بافر عمل می کنند، ضربه و ارتعاش را جذب می کنند تا از خراش، فرورفتگی یا آسیب به قطعات کار ظریف مانند ورق فلزی پوشش داده شده، الوارهای تراشیده شده و اجزای دقیق جلوگیری کنند. علاوه بر این، مواد الاستومری به طور قابل توجهی نویز ایجاد شده در اثر تماس فلز به فلز بین زنجیر و چرخ دنده ها را کاهش می دهد و صدای عملیاتی را تا 3 تا 5 دسی بل کاهش می دهد تا محیط کاری ساکت تر باشد. گزینه های الاستومر سفارشی (لاستیک طبیعی، پلی اورتان) و شکل های پروفیل برای شرایط خاص دما یا اصطکاک در دسترس هستند.

این زنجیره غلتکی که برای سازگاری گسترده طراحی شده است، به طور یکپارچه با چرخ‌دنده‌های استاندارد، درایوها و قاب‌های نوار نقاله مطابقت دارد و از پیکربندی‌های تک ردیفی، دو ردیفه و چند ردیفه برای انطباق با ظرفیت‌های بار مختلف پشتیبانی می‌کند. پروفیل های الاستومری ولکانیزه شده عملکرد پایداری را در محدوده دمایی 30- تا 100+ درجه سانتیگراد با حداقل تغییرات در سختی و خواص اصطکاک حفظ می کنند. برای محیط های عملیاتی سخت، درمان های اختیاری مقاوم در برابر خوردگی (آبکاری، گالوانیزه) روی پایه فولادی، مقاومت در برابر رطوبت، گرد و غبار و مواد شیمیایی ملایم را تضمین می کند. طراحی مدولار زنجیر نصب، نگهداری و تعویض آسان را تسهیل می‌کند، در حالی که ویژگی‌های خود روان‌کاری پروفیل‌های الاستومری نیاز به روانکاری مکرر را کاهش می‌دهد و هزینه‌های عملیاتی را کاهش می‌دهد.

قابلیت اطمینان و عمر طولانی، اولویت های اصلی طراحی هستند. فرآیند ولکانیزاسیون پیشرفته، چسبندگی قوی بین پروفیل های الاستومری و اجزای فولادی را تضمین می کند و در برابر سایش و لایه برداری حتی پس از عملیات طولانی مدت با بار بالا مقاومت می کند. پروفیل های الاستومری مقاومت به سایش عالی را نشان می دهند، با شاخص سایشی بسیار فراتر از میانگین صنعت، در حالی که پایه فولادی عملیات حرارتی شده از کشیدگی و تغییر شکل ساختاری جلوگیری می کند. هر زنجیره تحت آزمایش‌های کیفی دقیقی قرار می‌گیرد، از جمله آزمایش‌های استحکام چسبندگی الاستومر، چرخه مقاومت در برابر سایش، اندازه‌گیری نویز و تست‌های پایداری دما، تا عملکرد ثابت در کاربردهای انتقال دقیق را تضمین کند. گزینه های الاستومر درجه غذایی نیز موجود است که با استانداردهای FDA/USDS برای صنایع فرآوری و بسته بندی مواد غذایی مطابقت دارد.

مزایای اصلی

پروفیل های NBR ولکانیزه (80 Shore A): چسبندگی عالی، مقاومت در برابر سایش و کاهش نویز
پایه فولادی با استحکام بالا: برای مقاومت در برابر خستگی و ظرفیت تحمل بار تحت عملیات حرارتی قرار گرفته است
محافظت از قطعه کار: بافر الاستیک از خراشیدگی و آسیب به اقلام ظریف جلوگیری می کند
سازگاری گسترده با دمای: -30 درجه سانتیگراد تا +100 درجه سانتیگراد عملکرد پایدار
سازگاری جهانی: متناسب با چرخ دنده های استاندارد و تنظیمات چند ردیفه
طراحی کم تعمیر و نگهداری: الاستومر خود روان کننده نیازهای روانکاری را کاهش می دهد
گزینه های قابل تنظیم: مواد الاستومری و پروفیل برای نیازهای تخصصی

برنامه های کاربردی

به طور گسترده در پردازش چوب (انتقال الوار / تخته)، ساخت فلز (جابجایی ورق فلزی پوشش داده شده)، مونتاژ دقیق قطعات، بسته بندی مواد غذایی و نوشیدنی، تدارکات انبار، و خطوط تولید خودکار استفاده می شود. ایده آل برای انتقال قطعات ظریف و با ارزش بالا که در آن جلوگیری از خراش، کاهش نویز و گرفتن پایدار ضروری است.

زنجیر غلتکی با پروفیل‌های الاستومری ولکانیزه شده، فناوری نوآورانه ولکانیزاسیون، ساختار فولادی مستحکم و طراحی مناسب قطعه کار را برای بازتعریف عملکرد انتقال دقیق ادغام می‌کند. این زنجیره با پشتوانه گارانتی جامع و پشتیبانی فنی حرفه ای، انتخاب قابل اعتمادی برای مشاغلی است که به دنبال محافظت از قطعات کار، کاهش نویز عملیاتی و افزایش قابلیت اطمینان در سناریوهای صنعتی مختلف هستند.

屏幕截图 2024-07-25 160151

زنجیر شماره	زمین	غلتک قطر	عرض بین صفحات داخلی	پین قطر	پین طول	بشقاب و چسب بعد					نهایی کششی استحکام	وزن در هر متر
شماره کادنا	پاسو	دیا مترو رودیلو	آنچو داخلی	دیامتر پاسادور	طولی پاسادور	ابعاد لوازم جانبی و لوازم جانبی					مقاومت. روتورا	پزو پور مترو
	پ	d1 حداکثر	b1 دقیقه	d2 حداکثر	L حداکثر	h2 حداکثر	الف	ب	اچ	تی	س دقیقه	q
	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	kN/LB	کیلوگرم بر متر
08B-G1	12.700	8.51	7.75	4.45	20.0	11.8	14.6	24.2	12.3	1.60	18.0/4091	1.19
08B-G2	12.700	8.51	7.75	4.45	34.3	11.8	28.4	24.2	12.3	1.50	32.0/7273	2.07
10A-G1	15.875	10.16	9.40	5.08	24.5	15.09	17.5	31.0	17.0	1.60	21.8/4953	1.70
10B-G1	15.875	10.16	9.65	5.08	23.2	14.7	16.8	30.0	17.0	1.60	19.0/4318	1.62
10B-G2	15.875	10.16	9.65	5.08	39.7	14.7	33.3	30.0	17.0	1.50	44.5/10114	2.56
12B-G1	19.050	12.07	11.68	5.72	25.7	16.0	19.6	36.0	21.0	1.85	29.0/6591	2.01
12B-G2	19.050	12.07	11.68	5.72	45.3	16.0	39.1	36.0	16.0	1.85	57.8/13136	3.21
12A-G1	19.050	11.91	12.57	5.94	29.9	18.0	21.4	37.1	21.0	1.85	31.8/7153	2.55
12AF1-G1	19.050	11.91	17.00	5.94	34.0	18.0	26.0	36.0	16.0	1.85	31.8/7153	2.62
16A-G1	25.400	15.88	15.75	7.92	37.2	24.0	27.5	46.0	20.0	2.42	42.0/9545	3.97
16A-G2	25.400	15.88	15.75	7.92	68.0	24.0	57.2	46.0	20.0	2.42	84/18896	7.27
16B-G1	25.400	15.88	17.02	8.28	39.7	21.0	29.1	49.0	21.4	1.60	58.0/13047	3.83
20A-G1	31.750	19.05	18.90	9.53	46.8	30.0	34.0	57.6	28.0	3.10	86.7/19503	6.15
20B-G1	31.750	19.05	19.56	10.19	48.0	26.4	36.0	57.0	27.0	3.50	85.0/19318	6.19
24B-G1	38.100	25.40	25.40	14.63	61.6	33.2	47.0	72.6	34.0	4.50	160.0/36363	11.25

屏幕截图 2024-07-31 133057

زنجیر شماره	زمین	غلتک قطر	عرض بین صفحات داخلی	پین قطر	پین طول	بشقاب و چسب بعد					نهایی کششی استحکام	وزن در هر متر
شماره کادنا	پاسو	Diámetro Rodillo	آنچو داخلی	قطر پاسادور	طولی پاسادور	ابعاد لوازم جانبی و لوازم جانبی					مقاومت. روتورا	پزو پور مترو
	پ	d1 حداکثر	b1 دقیقه	d2 حداکثر	L حداکثر	h2 حداکثر	الف	ب	اچ	تی	س دقیقه	q
	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	kN/LB	کیلوگرم بر متر
C08B-G1	12.700	8.51	7.75	4.45	20.0	11.80	14.60	24.2	12.3	1.60	18.0/4091	1.30
C08B-G2	12.700	8.51	7.75	4.45	34.3	11.80	28.40	24.2	12.3	1.50	32.0/7273	2.29
C10B-G1	15.875	10.16	9.65	5.08	23.2	14.70	16.80	30.0	17.0	1.60	19.0/4318	1.75
C10B-G1F1	15.875	10.16	9.65	5.08	23.2	14.70	16.80	30.0	13.0	1.60	19.0/4318	1.70
C50-G2F1	15.875	10.16	9.40	5.08	42.5	15.09	35.60	27.0	17.0	1.60	43.6/9906	2.14
C50-G2	15.875	10.16	9.40	5.08	42.5	15.09	35.60	31.0	17.0	1.60	43.6/9906	2.14
C10B-G2	15.875	10.16	9.65	5.08	39.7	14.70	33.30	30.0	17.0	1.50	44.5/10114	2.95
C12B-G1	19.050	12.07	11.68	5.72	25.7	16.00	19.60	36.0	21.0	1.85	29.0/6591	2.15
C12B-G2	19.050	12.07	11.68	5.72	45.3	16.00	39.10	36.0	16.0	1.85	57.8/13136	3.48
C16A-G1	25.400	15.88	15.75	7.92	37.2	24.00	27.50	46.0	20.0	2.42	42.0/9545	4.34
C16B-G1	25.400	15.88	17.02	8.28	39.7	21.00	29.05	49.0	21.4	1.60	58.0/13047	4.11
C20B-G1	31.750	19.05	19.56	10.19	48.0	26.40	36.00	57.0	27.0	3.50	85.0/19318	6.65
C24B-G1	38.100	25.40	25.40	14.63	61.6	33.2	47	72.6	34	4.5	160.0/36363	11.63

屏幕截图 2024-07-31 133119

زنجیر شماره	پ	الف	ب	اچ	h2	تی
شماره کادنا	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر
16B-G1F7	25.4	31.0	19.1	20	21	3.1
