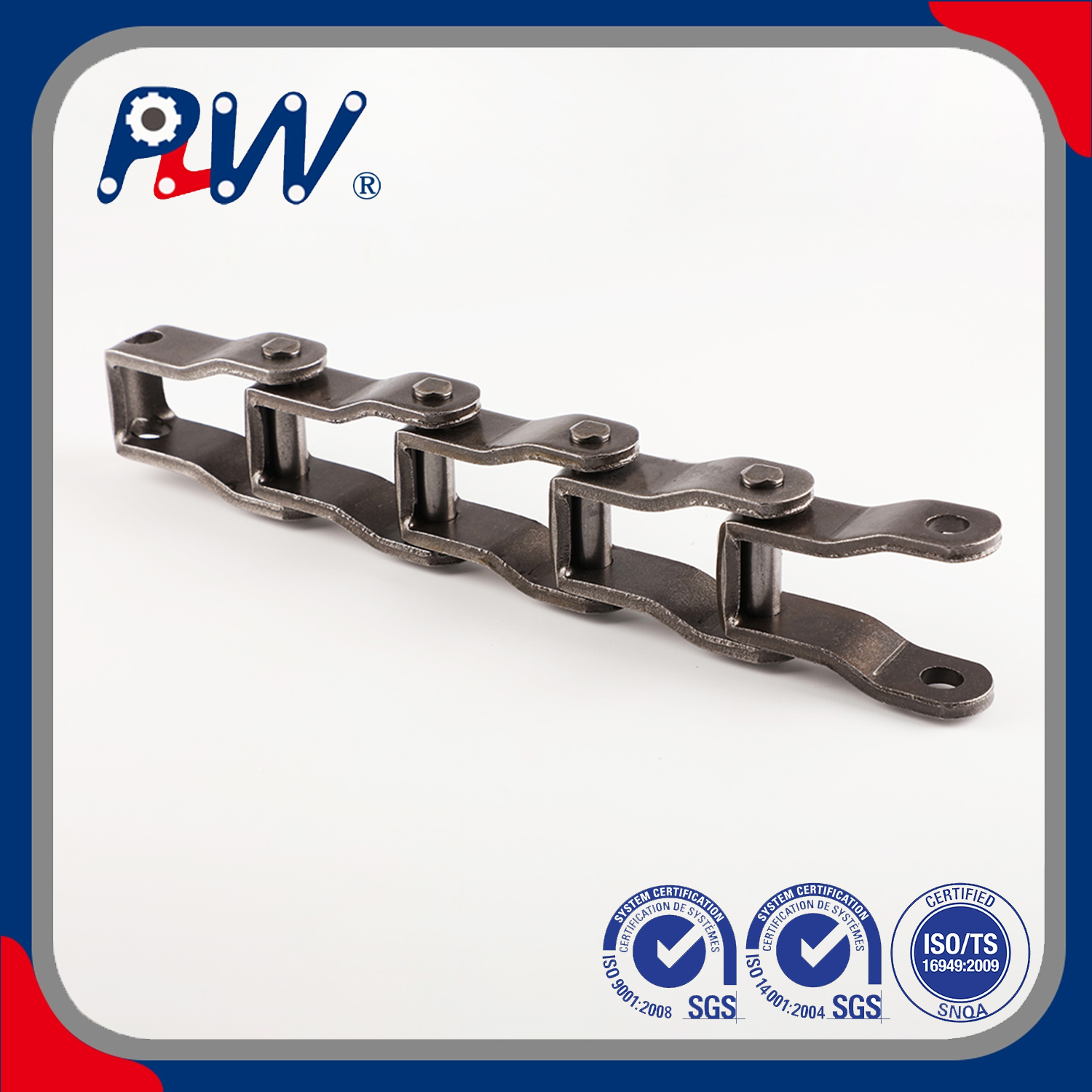

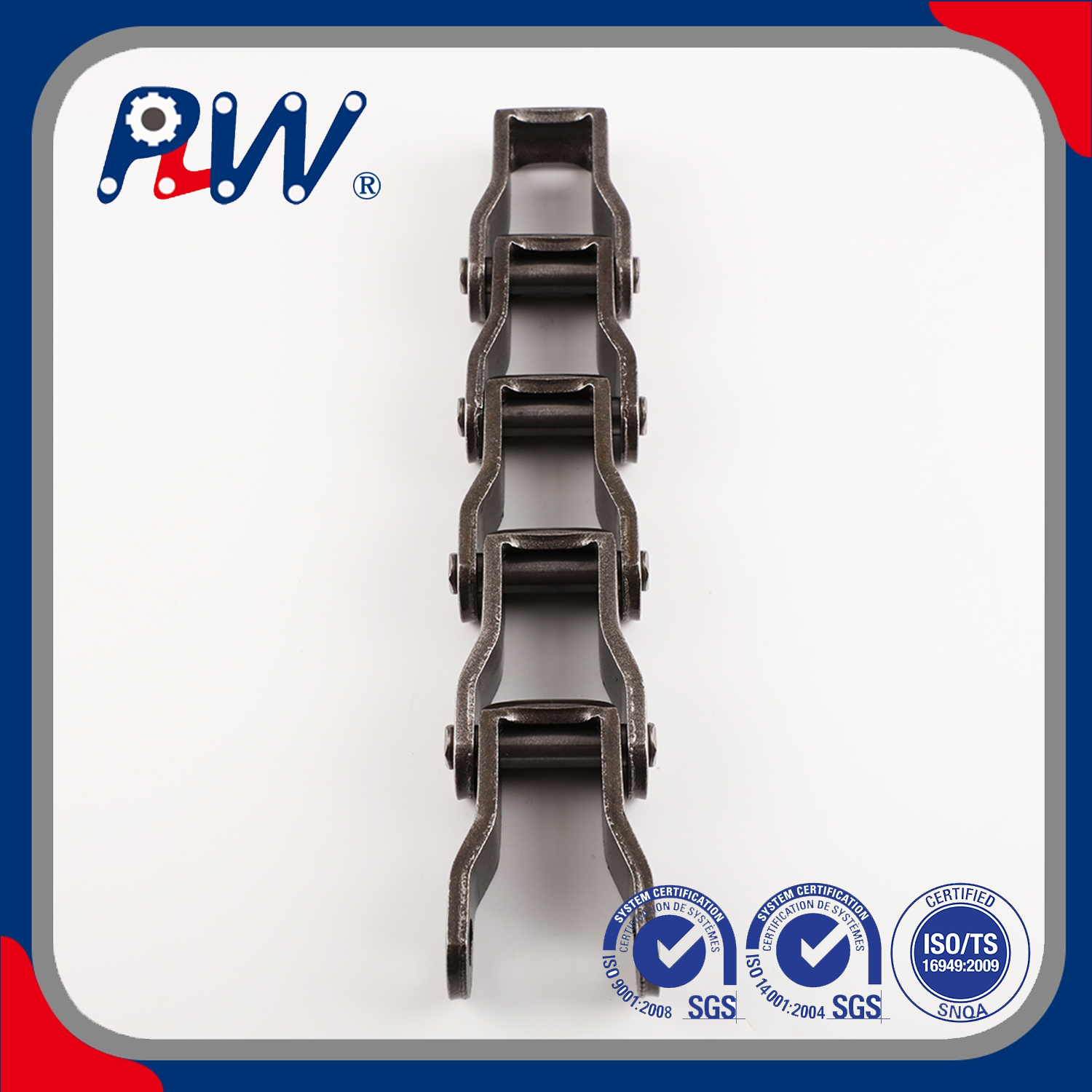

زنجیر پینتل استیل با ضمیمه

زنجیر پین فولادی، به عنوان یک محصول زنجیره ای، عمدتاً با اتصال بین حلقه های زنجیره ای آن از طریق محورهای پین فولادی مشخص می شود.

مدل:
662
برند:
PLW یا ساخته شده به سفارش
مواد:
فولاد کربن
بسته حمل و نقل:
کیسه پلاستیکی + جعبه کارتن + جعبه تخته سه لا
علامت تجاری:
PLW
مبدا:
چین
استاندارد یا غیر استاندارد:
زنجیره استاندارد
نوع:
662

در دسترس بودن:

تعداد:



پرس و جو کنید به سبد اضافه کنید

توضیحات محصول

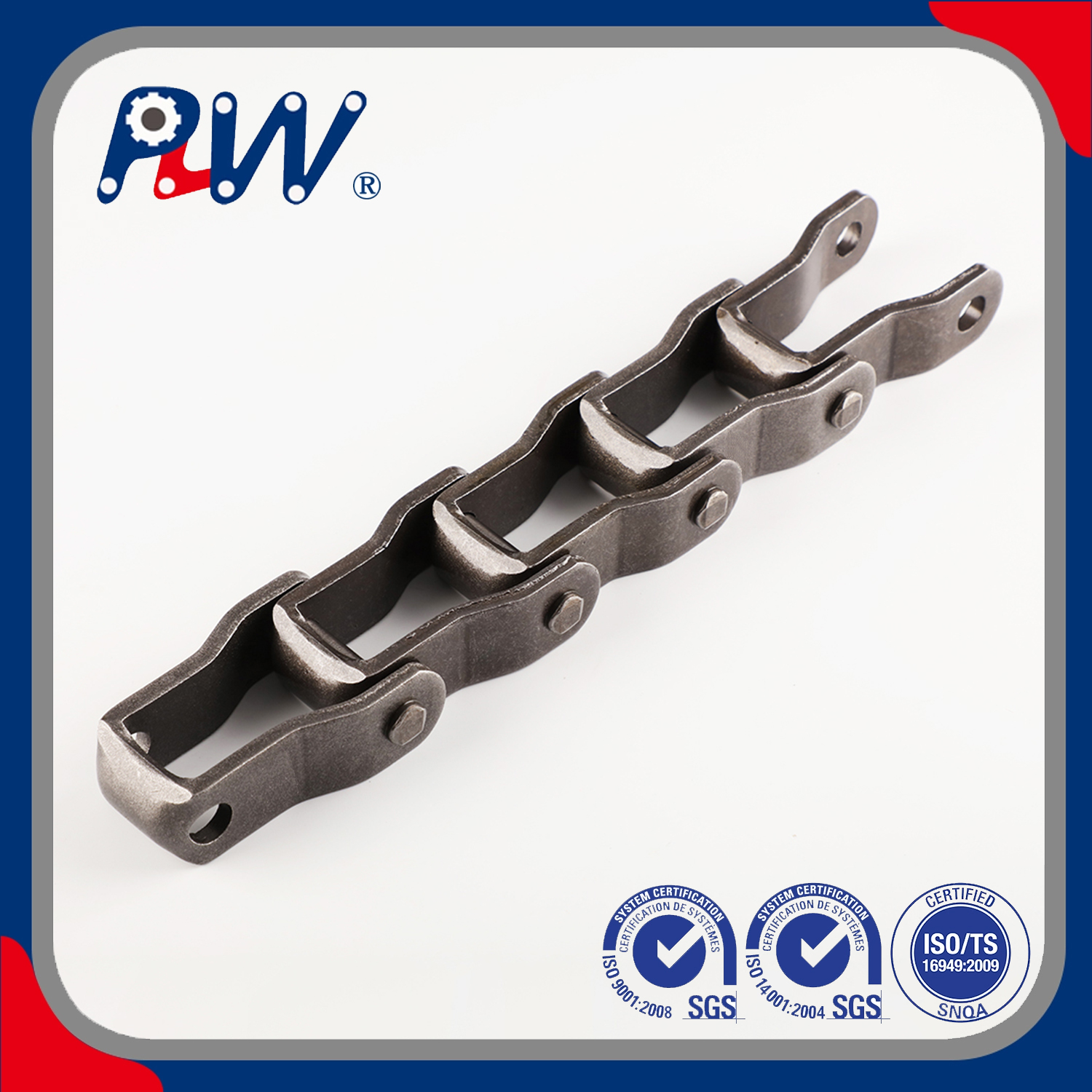

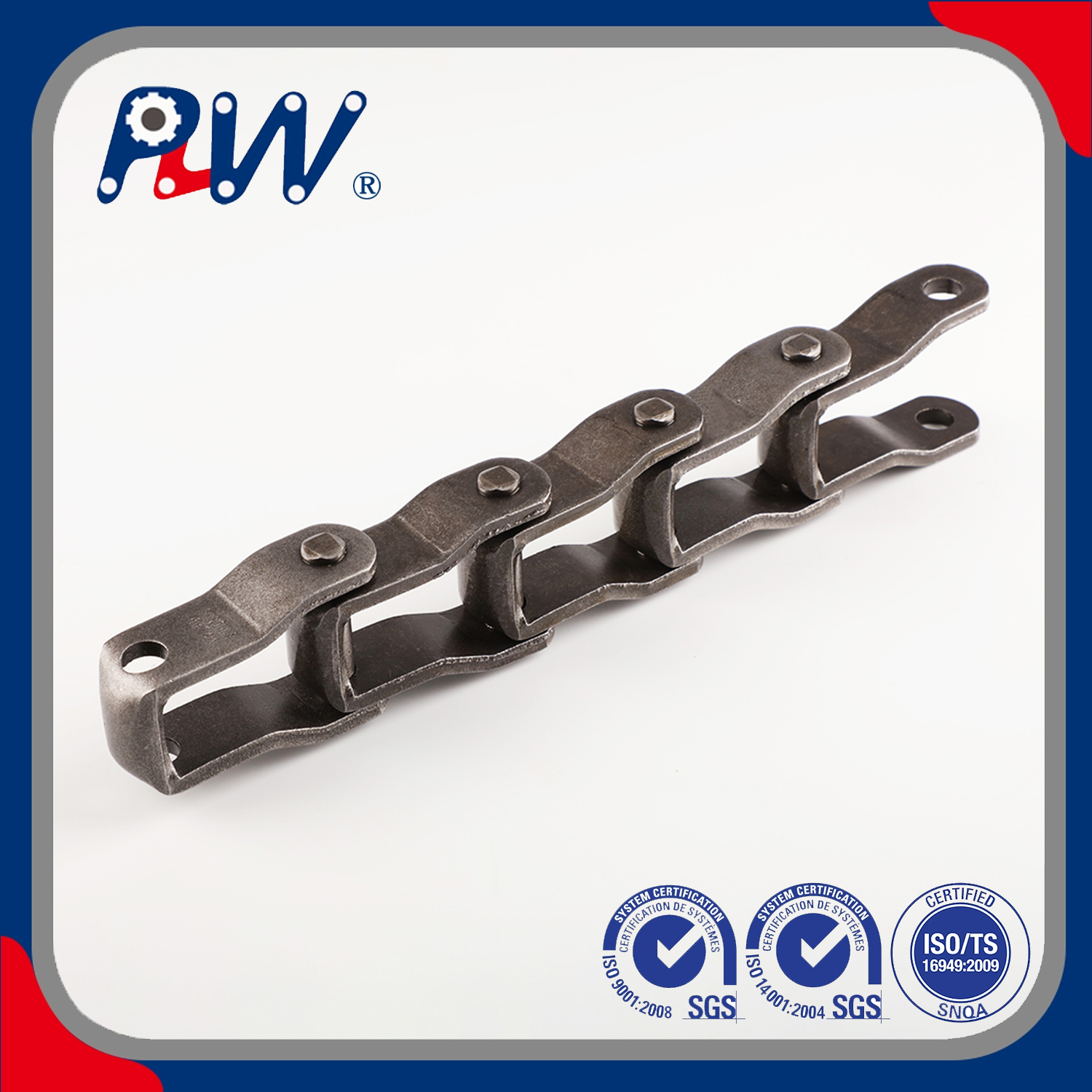

زنجیر پینتل استیل با ضمائم-662

در اینجا یک راهنمای فنی مختصر و در عین حال جامع برای زنجیره‌های پینتل فولادی با ضمیمه‌ها (استاندارد ANSI B29.25، طراحی لوله باز)، شامل ساخت، اندازه‌های استاندارد، پیوست‌های رایج، مواد، برنامه‌های کاربردی و نکات انتخاب - بهینه‌سازی شده برای کاتالوگ‌ها، برگه‌های اطلاعات فنی و ارتباطات بین‌المللی مشتری ارائه شده است.

طراحی و ساخت هسته

زنجیر پینتل فولادی از پیوندهای یک تکه تشکیل شده است (انتهای بشکه + انتهای باز) که توسط پین های فولادی عملیات حرارتی شده در بشکه های پیوندهای مجاور متصل می شوند. ویژگی های کلیدی:
ساختار بشکه باز: از تجمع مواد، یخ زدگی و تشنج جلوگیری می کند. ایده آل برای محیط های کثیف / ساینده
پین های چهارپایه/ پرچ شده: بدون خروج پین تحت بارهای ضربه ای

تمام اجزای عملیات حرارتی: مقاومت در برابر سایش متعادل، استحکام کششی و انعطاف پذیری

قابل تعویض بر اساس ANSI B29.25: ابعاد ثابت برای چرخ دنده ها و اتصالات

屏幕截图 100144/08/2024

زنجیر شماره	سی	اف	d4	تی
شماره کادنا	میلی متر	میلی متر	میلی متر	میلی متر
662	22.9	37.2	7.00	2.8
667H	25.4	38.9	7.00	4.8
667X	29.5	39.7	7.00	4.8

屏幕截图 2024-08-02 100206

زنجیر شماره	پ	جی	اف	تی
شماره کادنا	میلی متر	میلی متر	میلی متر	میلی متر
662	42.27	24.2	47.6	4.3
667H	58.75	29.7	69.0	6.4
667X	57.15	29.7	68.3	7.9
667 هزار	57.15	32.5	68.3	9.5
88 هزار	66.27	32.5	68.3	9.5

屏幕截图 2024-08-02 100202

زنجیر شماره	پ	جی	اف	L	دبلیو	d4	تی
شماره کادنا	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر
662	42.27	24.2	34.9	159	60.3	6.75	4.3
88 درجه سانتیگراد	66.27	32.5	54.0	63.5	136.5	9.92	9.5
88 هزار	66.27	32.5	54.0	63.5	136.5	9.92	9.5

屏幕截图 02/08/2024 100150

زنجیر شماره	جی	اف	دبلیو	d4	تی
شماره کادنا	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر
662	24.2	35.9	48.4	7.00	4.3
667H	29.7	51.6	66.6	8.50	6.4
667X	29.7	51.6	69.0	8.50	7.9
667 هزار	32.5	51.6	72.2	10.00	9.5
88 هزار	32.5	51.6	72.2	10.00	9.5
