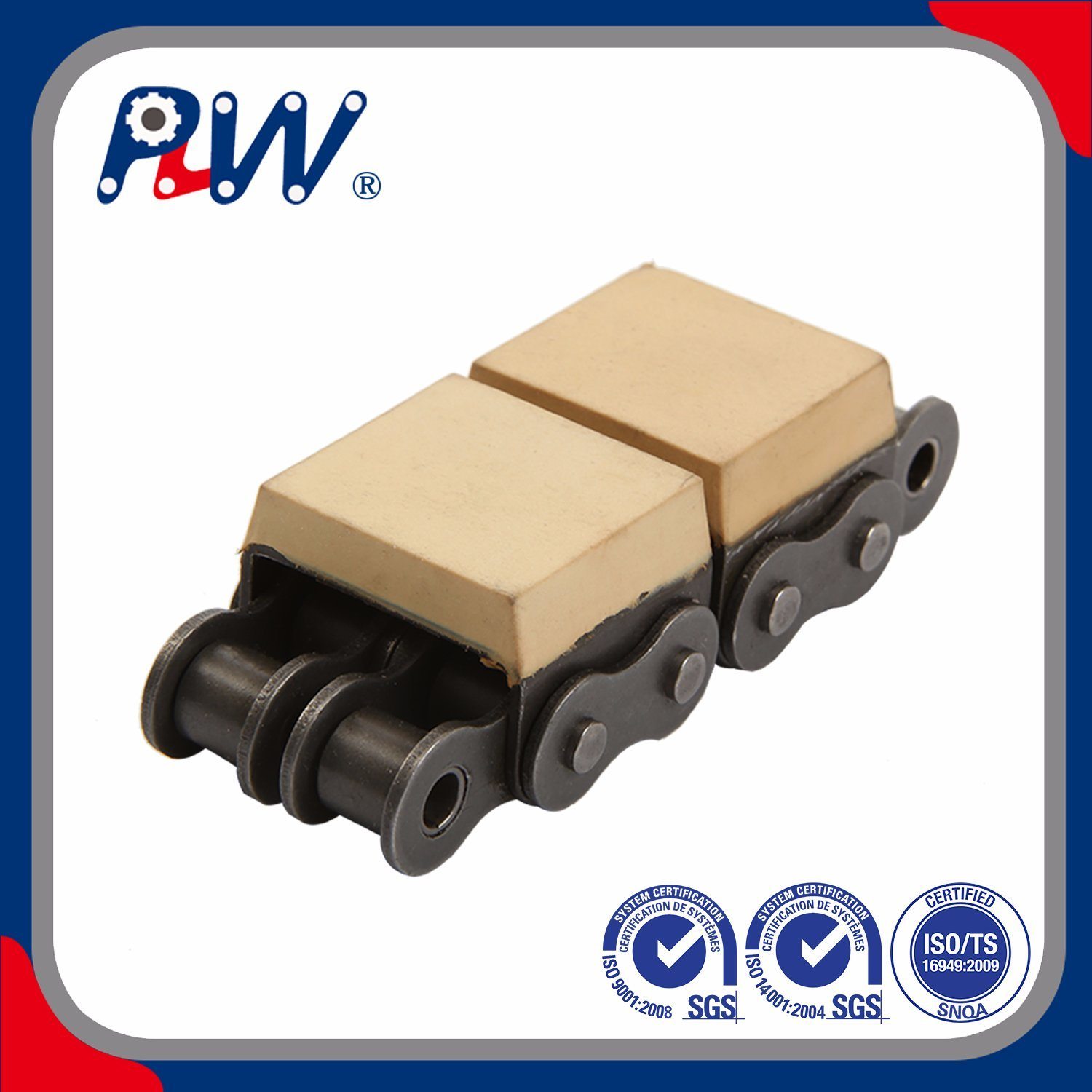

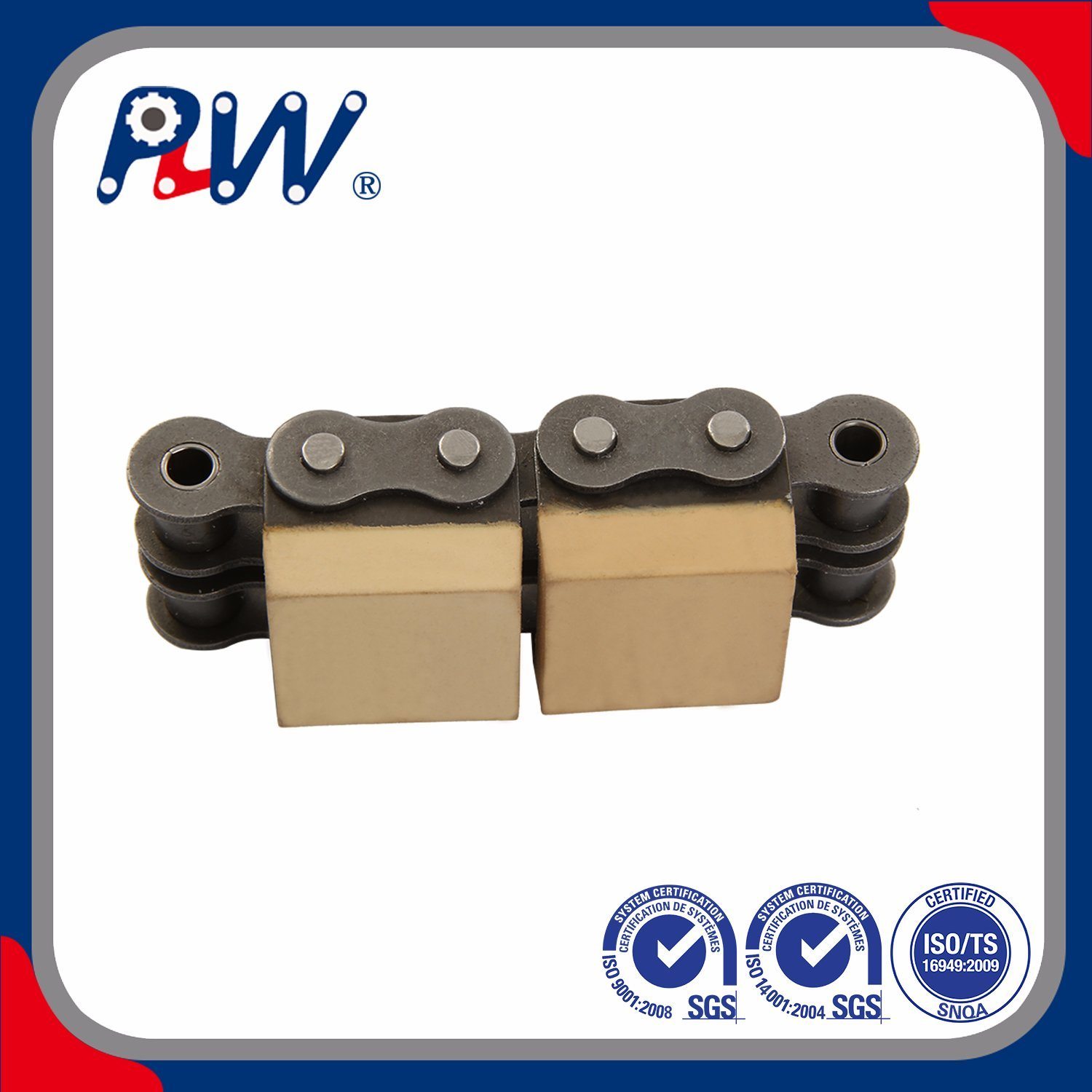

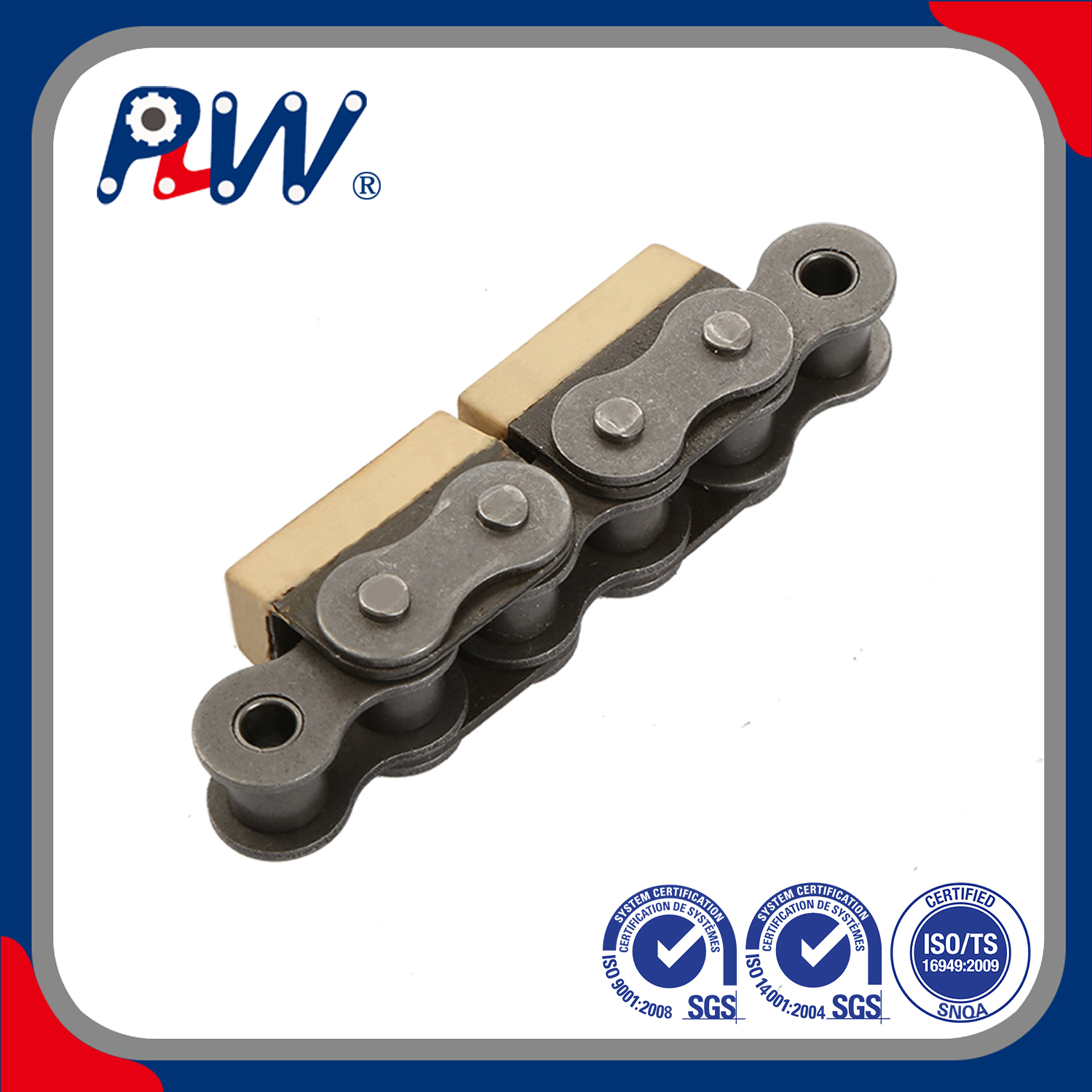

Görgős lánc vulkanizált elasztomer profilokkal Szállítólánc C08B-G1

Görgős lánc vulkanizált elasztomer profilokkal Szállítólánc C08B-G1

A C08B-G1 szállítólánc egy nagy teljesítményű mérnöki megoldás, amely a szabványos görgős láncszerkezetet vulkanizált elasztomer profilokkal integrálja, és anyagmozgatási és szállítási alkalmazásokhoz tervezték az ipari szektorokban. A precíziós görgős lánc robusztus mechanikai szilárdságát ötvözi a vulkanizált elasztomerek kopásállóságával, ütéselnyelő képességével és csúszásmentességével, megbízható, alacsony zajszintű és stabil szállítást biztosítva a munkadarabok és ömlesztett anyagok széles skálájához.

• Alaplánc típusa: C08B precíziós görgős lánc (megfelel az ipari görgőslánc szabványoknak a méretpontosság és teherbírás tekintetében)

• Elasztomer profil: Kiváló minőségű gumi/elasztomer, amely szilárdan a lánc külső lemezeihez van vulkanizálva

• Vulkanizálási folyamat: Magas hőmérsékletű és nagynyomású integrált vulkanizálás, amely dinamikus terhelés mellett nulla delaminációt biztosít az elasztomer és a fém alap között

• Lépés: Szabványos C08B osztás (megfelel az univerzális lánckerék és a szállítószalag kompatibilitásnak)

• Elasztomer keménység: testreszabható (Shore A 60-90) a különböző súrlódási és kopási követelményekhez

• Üzemi hőmérséklet: -20°C ~ +80°C (extrém hőmérsékleti környezetekhez speciális elasztomer készítmények állnak rendelkezésre)

1. Kettős anyagú szinergia

   A precíziós megmunkálású acél görgős lánc kiváló szakítószilárdságot és fáradásállóságot biztosít, alkalmas folyamatos nagy teherbírású szállításra; A vulkanizált elasztomer profilok kiváló tapadást biztosítanak, megakadályozva a munkadarab elcsúszását és a felületi karcolódást az átvitel során.
2. Kiváló tapadási szilárdság

   Az integrált vulkanizálási technológia tartós, légmentes kötést hoz létre az elasztomer és a fémlemezek között, ellenáll az olajnak, víznek és kémiai korróziónak ipari környezetben, és kiküszöböli az elasztomer leválását vagy repedését a hosszú távú dinamikus működés során.
3. Alacsony zaj- és ütéselnyelés

   Az elasztomer profilok elnyelik a vibrációt és az ütéseket a szállítás során, csökkentve a működési zajt (30%-kal alacsonyabb, mint a teljesen acél szállítóláncok esetében), és megvédik a láncrendszert és a szállított termékeket a sérülésektől.
4. Kopásállóság és hosszú élettartam

   A kiváló minőségű elasztomer anyag kopásgátló összetétellel, hőkezelt acél láncelemekkel (csapok, perselyek, görgők) párosítva kiváló kopásállóságot biztosít mind száraz, mind enyhe nedves szállítási körülmények között, meghosszabbítva a karbantartási intervallumokat és csökkentve az állásidőt.
5. Könnyű integrálhatóság és cserélhetőség

   A szabványos C08B görgőslánc-méretek alapján a lánc teljes mértékben felcserélhető a hagyományos C08B lánckerekekkel és szállítószalag-hajtásrendszerekkel, így nincs szükség a meglévő berendezések további módosítására az utólagos felszereléshez vagy cseréhez.
6. Testre szabható profilok

   Az elasztomer profil alakja, vastagsága és keménysége testreszabható az ügyfelek szállítási igényei szerint (pl. lapos, hornyolt vagy texturált profilok), hogy optimálisan alkalmazkodjanak az adott munkadarab formáihoz és anyagjellemzőihez.

• Könnyű és közepes anyagok szállítása az autóiparban, az elektronikában és a háztartási gépek gyártásában (pl. alkatrészszállítás, futószalagos szállítás)

• Csomagoló- és logisztikai ipar (karton, raklap és csomagszállítás csúszásmentességgel)

• Élelmiszer- és italfeldolgozás (száraz élelmiszer-szállítás, nyommentes palack/konzerv áthelyezés; élelmiszer-minőségű elasztomer opció is elérhető)

• Famegmunkálás és bútorgyártás (lemez és munkadarab szállítása, felületi kopás megelőzése)

• Általános ipari automatizálási vonalak (alacsony zajszint, kis és közepes méretű alkatrészek stabil szállítása)

• Megfelel az ipari görgőslánc-szabványoknak a mechanikai teljesítmény és a mérettűrés tekintetében

• Az elasztomer anyag megfelel az RoHS környezetvédelmi követelményeinek, káros anyagoktól mentes

• 100%-os szállítás előtti dinamikus terhelési tesztelés az elasztomer leválásának elkerülése és a stabil láncműködés biztosítása érdekében

• Egyedi anyag- és profilmegoldások elérhetőek speciális munkakörülményekhez (pl. olajálló, magas hőmérsékletű, antisztatikus)

• Rendszeresen ellenőrizze az elasztomer profilokat kopás vagy sérülés szempontjából; erős kopás esetén cserélje ki a láncot

• Kerülje az erős oldószerekkel és magas hőmérsékletű nyílt tűzzel való érintkezést, hogy megakadályozza az elasztomer öregedését

• Kenje meg a görgős lánc belső alkatrészeit (csapok, perselyek) speciális (elasztomer anyagokkal kompatibilis) kenőanyagokkal a sima forgás biztosítása érdekében

• Működtesse a névleges terhelésen és sebességen belül, hogy meghosszabbítsa a láncrendszer teljes élettartamát

Lánc sz.	Hangmagasság	Henger     átmérője	szélesség     közötti     A belső lemezek	Csap     átmérője	Csap     hossza	Lemez és rögzítési     méret					Végső     szakítószilárdság     ​	Súly     méterenként
Cadena sz	Paso	Diámetro     rodillo	Ancho     belső	Diámetro     pasador	Longitud     pasador	Méretek placas y accesorios					Resis.     rotura	Peso     a     metróban
	P	d1     max	b1     min	d2     max	L     max	h2     max	A	B	H	T	Q     min	q
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kN/LB	kg/m
C08B-G1	12.700	8.51	7.75	4.45	20.0	11.80	14.60	24.2	12.3	1.60	18,0/4091	1.30
C08B-G2	12.700	8.51	7.75	4.45	34.3	11.80	28.40	24.2	12.3	1.50	32,0/7273	2.29
C10B-G1	15.875	10.16	9.65	5.08	23.2	14.70	16.80	30.0	17.0	1.60	19,0/4318	1.75
C10B-G1F1	15.875	10.16	9.65	5.08	23.2	14.70	16.80	30.0	13.0	1.60	19,0/4318	1.70
C50-G2F1	15.875	10.16	9.40	5.08	42.5	15.09	35.60	27.0	17.0	1.60	43.6/9906	2.14
C50-G2	15.875	10.16	9.40	5.08	42.5	15.09	35.60	31.0	17.0	1.60	43.6/9906	2.14
C10B-G2	15.875	10.16	9.65	5.08	39.7	14.70	33.30	30.0	17.0	1.50	44,5/10114	2.95
C12B-G1	19.050	12.07	11.68	5.72	25.7	16.00	19.60	36.0	21.0	1.85	29,0/6591	2.15
C12B-G2	19.050	12.07	11.68	5.72	45.3	16.00	39.10	36.0	16.0	1.85	57,8/13136	3.48
C16A-G1	25.400	15.88	15.75	7.92	37.2	24.00	27.50	46.0	20.0	2.42	42,0/9545	4.34
C16B-G1	25.400	15.88	17.02	8.28	39.7	21.00	29.05	49.0	21.4	1.60	58,0/13047	4.11
C20B-G1	31.750	19.05	19.56	10.19	48.0	26.40	36.00	57.0	27.0	3.50	85,0/19318	6.65
C24B-G1	38.100	25.40	25.40	14.63	61.6	33.2	47	72.6	34	4.5	160,0/36363	11.63

Lánc sz.	P	A	B	H	h2	T
Cadena sz	mm	mm	mm	mm	mm	mm
16B-G1F7	25.4	31.0	19.1	20	21	3.1
