ローラーチェーンと歯付チェーンの違いは何ですか?

動力伝達システムに適切なチェーンを選択することは、機器の性能と寿命に影響を与える可能性があります。両方とも ローラーチェーン と 歯付きチェーン は一般的に使用されており、さまざまな動作条件に合わせて設計されています。

この記事では、ビジネスに最適なソリューションを選択できるように、ローラー チェーンと歯付きチェーンの主な違いについて説明します。

チェーンドライブシステムを理解する

チェーンドライブは、チェーンをチェーンと係合させることにより、回転シャフト間で機械動力を伝達します。 スプロケット。確実な噛み合いが得られるため、速度とスムーズな伝達が必要な用途に適しています。通常、駆動および従動スプロケット、チェーン、シャフト、潤滑システム、および張力機構で構成されます。

チェーンにはさまざまな種類があるため、間違ったチェーンを選択すると、早期の摩耗、振動の増加、頻繁なダウンタイムにつながる可能性があります。

ローラーチェーンとは何ですか?

ローラチェーンの構造と設計

あ ローラー チェーン は、ピンで接続された繰り返しリンクで構成されています。主な構成部品には、内プレート、外プレート、ピン、ブッシュが含まれます。ローラー チェーンは通常、スプロケットの歯と噛み合い、摩擦を軽減します。

チェーンがスプロケットと噛み合うと、ローラーはブッシングの周りを自由に回転します。この回転動作により滑り摩擦が最小限に抑えられ、摩耗を軽減しながら効率が向上します。

ローラーチェーンの仕組み

駆動スプロケットが回転すると、その歯がチェーンのローラーと噛み合います。次に、チェーンがドリブン スプロケットを引っ張り、一方のシャフトから別のシャフトにトルクを伝達します。

各ローラーはスプロケットの歯を噛み合いながら回転し、摩擦を軽減します。これは、過熱や摩擦を引き起こす金属間の直接の滑りとは異なります。この設計メカニズムの結果、ローラー チェーンは長期間の動作期間にわたって高い負荷を効率的に伝達できます。

一般的なローラチェーンの種類

• 標準ローラチェーン： 産業機械で最も多く使用されているローラチェーンです。丈夫で耐久性があり、手頃な価格です。

• ダブルピッチローラチェーン： 標準チェーンに比べリンク間隔が長いチェーンです。重量が軽減され、動作音も低減されます。

• 耐久性の高いローラー チェーン: このタイプのチェーンは、機械的ストレス、厳しい環境、および重い衝撃荷重に耐えられるよう、厚いプレートと強力なピンを使用しています。製鉄工場やセメント工場でよく見られます。

• ステンレス製ローラチェーン： 耐腐食性の材質を使用したローラチェーンです。

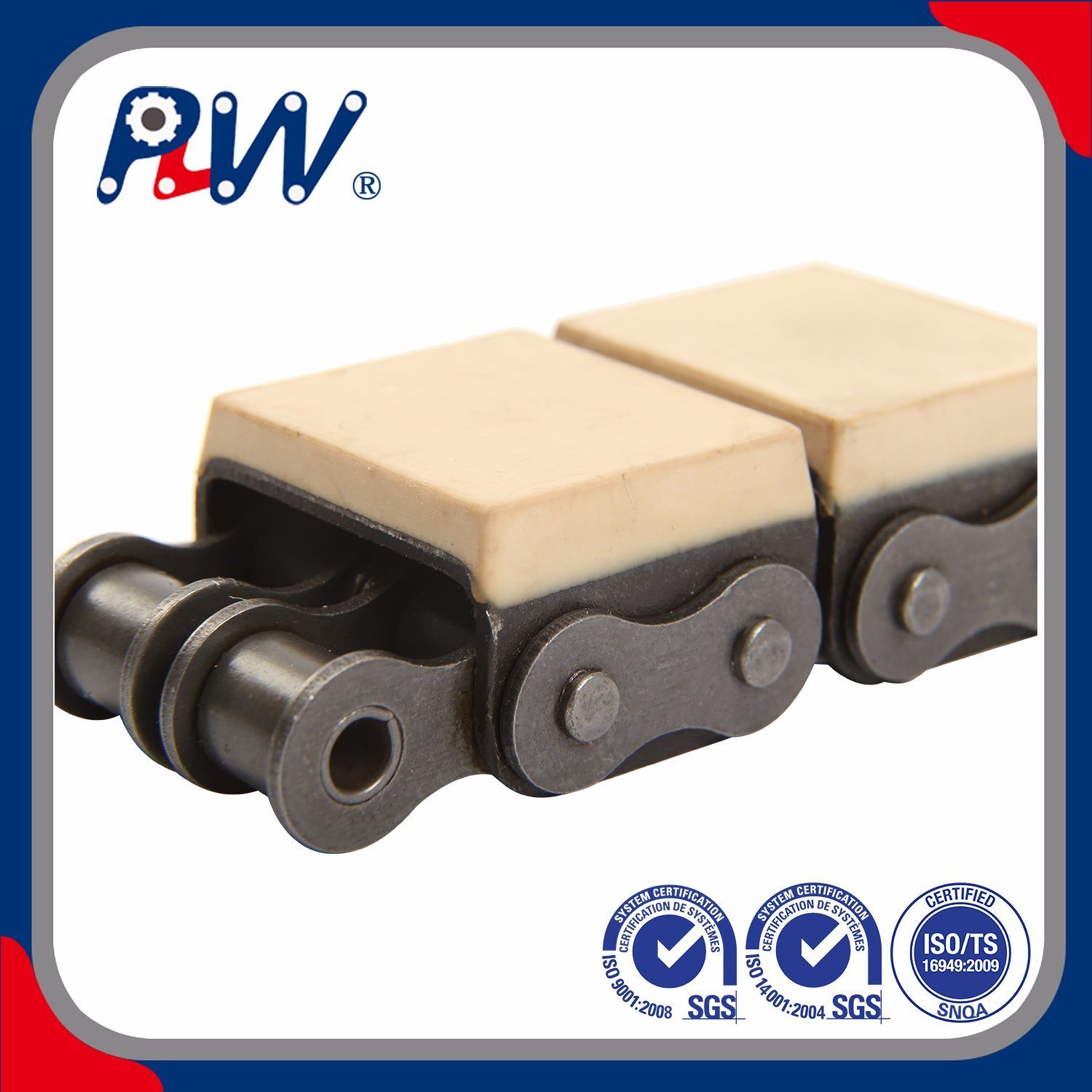

• アタッチメント ローラー チェーン: このタイプのチェーンには、製造プロセス中に製品の運搬、持ち上げ、位置決めを可能にする拡張アタッチメントが含まれています。

ローラチェーンのメリット

• 高い耐荷重能力: ローラー チェーンは、重い荷重を処理し、大きなトルクを伝達できるように作られています。これは堅牢な設計によるもので、重い負荷で動作するアプリケーションに役立ちます。

• 簡単な取り付け： ローラーチェーンは簡単に取り付け、調整、交換できます。これらはすべて、シンプルなツールを使用して実行でき、ダウンタイムが短縮されます。

• 実証済みの信頼性: ローラー チェーンは、非常に厳しい作業条件下でも信頼性が高いため、広く入手可能であり、受け入れられています。

ローラチェーンの限界

• 騒音と振動: ローラー チェーンが最も静かな選択肢ではないことに気づくでしょう。スプロケットの歯と噛み合ったり、外れたりする際に、かなりの騒音や振動が発生します。

• 摩耗とメンテナンス: チェーンは、ピンやブッシングの摩耗により時間の経過とともに伸びます。つまり、定期的な検査をスケジュールすることになります。 注油、テンション調整。ダウンタイムが高くつくシステムを実行している場合、頻繁なメンテナンスが頭痛の種になる可能性があります。

• 速度制限: ローラー チェーンは中程度の速度では良好に機能しますが、高速アプリケーションに突入すると、苦戦します。過度の遠心力や動的荷重により寿命が短くなり、ベルトやギアドライブなどの代替手段と比較して信頼性が低くなります。

歯付きチェーンとは何ですか?

歯付チェーンの構造と設計

あ 歯付きチェーン は、スムーズで静かな動作を提供するように設計された種類のチェーンです。スプロケットと直接噛み合う特殊形状のリンクを採用しています。各リンクには、精密にカットされた歯、接続ピン、および連動する側板が付いています。これらのコンポーネントは連携して衝撃を軽減し、発生する振動や騒音を軽減します。

歯付きチェーンの仕組み

スプロケットが回転すると、複数の歯が複数のチェーン リンクに同時に噛み合います。ローラー チェーンのように所定の位置に回転するのではなく、歯はスプロケットのプロファイルとスムーズに噛み合います。複数のリンクが常に伝達される荷重を共有するため、応力はチェーン全体により均等に分散されます。

これにより、衝撃荷重が軽減され、振動が最小限に抑えられ、伝達精度が向上します。その結果、特に高速時の動作音が静かになり、効率が向上します。

一般的なタイプの歯付きチェーン

• 標準サイレントチェーン: これらの歯付きチェーンは騒音を必要としない用途に使用されます。

• 耐久性の高いサイレント チェーン: これらのチェーンは、非常に高い回転速度で動作する機器の振動を軽減します。

• 高速サイレントチェーン： 高速チェーンは、速度を抑えながら高トルクを伝達します。

歯付チェーンの利点

• 騒音レベルの低減： 歯とスプロケットの段階的な噛み合いにより、衝撃騒音が低減されます。そのため、騒音低減が必要な繊維機械、自動車エンジン、屋内生産施設などで役立ちます。

• 動作速度の向上: 振動が低減されるため、歯付きチェーンは高速で動作できます。ローラーチェーンが摩耗する可能性がある厳しい条件下で作業する場合でも、このような速度を維持します。

• スムーズな動力伝達： スムーズな噛み合いにより正確なタイミングが得られ、ミスが起こりにくくなります。その結果、高品質で優れた機械性能を備えた製品が得られます。

• 振動の低減: 歯付きチェーンは振動の低減につながり、チェーンだけでなく周囲の機器にも利益をもたらします。振動が低減されると、機器の寿命が延びるだけでなく、全体的な操作の快適性も向上します。

歯付チェーンの限界

• 高コスト: ローラー チェーンと比較して、歯付きチェーンの価格は高額になります。精密なエンジニアリングと耐久性にお金を払っていますが、予算が限られている場合、その先行投資は重く感じるかもしれません。

• 複雑な設計: 歯付きチェーンには、より複雑なスプロケットとより厳しい公差が必要です。つまり、慎重な調整と取り付けが必要になります。チームがそのレベルの精度を備えていない場合、展開が遅くなる可能性があります。

• 柔軟性が限られている: これらのチェーンは、単純なチェーン システムほど調整不良や衝撃荷重を適切に処理できません。頻繁な負荷変動や完璧とは言えない位置合わせが予想されるアプリケーションでは、許容度が低くなる可能性があります。

ローラーチェーンと歯付チェーン: 主な違い

設計と施工の違い

ローラチェーンはローラ、ブシュ、ピン、リンクプレートで構成されています。チェーンがスプロケットの周りを回転すると、ローラーがスプロケットの歯に対して転がり、噛み合い時の摩擦が軽減されます。

一方、歯付きチェーンはローラーを使用せず、精密に歯をカットした鋼製リンクを使用します。歯は対応するスプロケットの歯と噛み合います。したがって、力の伝達がより良くなります。さらに、チェーンに沿って負荷を簡単に均等に分散できます。

動作原理の違い

ローラーチェーンの場合、ローラーがスプロケットの歯のポケットに入り、1つずつ抜けていきます。したがって、ローラーとスプロケットが噛み合うたびに衝撃が発生します。

歯付きチェーンの場合、チェーンの歯は回転せず、複数のチェーンの歯が同時にスプロケットに噛み合います。

耐荷重の違い

ローラー チェーンは強力な構造なので、高トルク、衝撃、頻繁な動作の開始と停止に耐えることができます。

一方、歯付きチェーンは非常に優れた搬送能力を備えていますが、滑らかさと精度が同様に重要な場合に使用されます。

速度能力の違い

ローラチェーンが発生する振動は、速度が上がるにつれて大きくなります。

これは、ローラーがスプロケットの歯に常にぶつかることによるものです。逆に、歯付きチェーンは高速での使用向けに設計されています。歯付きチェーンの低振動発生は、チェーンの歯が徐々に噛み合うためです。

騒音・振動の違い

ローラーチェーンの場合、ローラーとスプロケットの歯がぶつかることで騒音が発生します。逆に、歯付きチェーンは、徐々に歯がかみ合うため、サイレント チェーンと呼ばれます。

効率の違い

ローラチェーン、歯付チェーンともに伝動効率に優れています。しかし、ローラチェーンはローラとスプロケットの歯が転がり接触することで摩擦をなくします。このチェーンはそのシンプルさにより、数十年にわたって使用されている最も効率的な機械動力伝達機構の 1 つとなっています。

歯付きチェーンの場合、衝撃による損失をなくすことができるだけでなく、複数の歯に力を分散させることができます。振動や衝撃によるエネルギーロスが最小限に抑えられるため、チェーンの高効率化に貢献します。

磨耗と耐久性の違い

ローラチェーンの摩耗は主にピンとブシュで発生し、チェーンの伸びにつながります。ピンやブッシュの摩耗が大きくなると、ピン間の距離が大きくなり、スプロケットとの噛み合いが悪くなることがあります。

複数の歯にわたって均等に摩耗するため、高速で使用した場合でも歯付きチェーンの耐用年数が長くなります。

保守要件の違い

ローラーチェーンのメンテナンスには通常、次のものが含まれます。 ピンとブッシングの潤滑、チェーンの張力のチェック、チェーンの伸びの検査、スプロケットの摩耗の監視などを行います。ありがたいことに、ローラー チェーンのメンテナンス方法は簡単です。

ただし、歯付きチェーンの取り付けと位置合わせには、より高い精度が必要です。スムーズな歯の噛み合いを継続するには、チェーンに適切に潤滑する必要があります。

コストの違い

一般にローラーチェーンは初期費用が最も安価です。設計が容易で一般に入手しやすいため、ローラー チェーンは市場で入手可能なすべてのトランスミッションの中で最も安価です。チェーンやスプロケットの交換も簡単です。

一方、歯付きチェーンは精度が要求され、スプロケットの設計も複雑になります。これは通常、初期費用の増加を意味します。

用途の違い

ローラーチェーンは、トラクター、ハーベスター、飼料機械などの農業機械に使用されます。コンベアや包装機で材料を取り扱う際に使用されます。産業機械のローラーチェーンはどこで入手できますか?製造機械、建設機械、動力伝達用途に使用されています。

歯付きチェーンはどこで入手できますか?当社はこれらを自動車用タイミング システム、精密製造機械、産業用高速ドライブ、特殊な動力伝達システムに使用しています。

ローラーチェーンと歯付チェーンの選び方

負荷要件を考慮する

負荷要件を常に考慮する必要があります。機器が荷重、衝撃荷重、または厳しい環境条件に直面した場合、 ローラーチェーンも使用可能です。それ以外の場合、中程度の条件および中程度の負荷で走行している場合は、歯付きチェーンを使用できます。

速度要件の評価

ローラーチェーンは中程度の速度で優れた性能を発揮し、産業用として使用できます。それ以外の場合、速度が速い場合は、 歯付きチェーンは、噛み合いが良くなり、騒音が少なくなります。

騒音制限の評価

施設内でオペレーターの快適性が重要な場合は、騒音が少ない歯付きチェーンが選択肢であるかどうかを確認してください。

メンテナンス能力の分析

ローラー チェーンは検査、潤滑、交換が非常に簡単ですが、歯付きチェーンは完全な耐用年数を達成するために完全に位置合わせして取り付ける必要があります。

メンテナンス要員が不足している場合には、ローラチェーンを使用することで長期的なランニングコストの削減に貢献します。

結論

ローラーチェーンと歯付チェーンは、動力伝達システムの効率を高めるために設計されたコンポーネントです。ローラー チェーンは重い負荷に対して頑丈ですが、歯付きチェーンはスムーズで静かな動作に適しています。

HANGZHOU PERPETUAL MACHINERY & EQUIPMENT CO., LTD. では、幅広い産業用途向けに高品質のローラー チェーン、歯付きチェーン、スプロケット、ギア、ベアリングを提供することに特化しています。 当社の専門家チームにお問い合わせください。 詳細については、

よくある質問

歯付きチェーンがサイレントチェーンと呼ばれるのはなぜですか?

歯付チェーンは、ローラーチェーンから発生する「ガタガタ」「カタカタ」という耳障りな騒音を遮断するためサイレントチェーンとも呼ばれています。

歯付きチェーンはローラーチェーンの代わりに使用できますか?

はい、次の場合は、ローラー チェーンを歯付きチェーンに交換できます。 スプロケットも一緒に交換します.

高負荷下でより長持ちするチェーンはどれですか?

重くて高トルクの負荷がかかると、一般にローラー チェーンの寿命が長くなります。これはその堅牢な構造と設計によるものです。歯付きチェーンはスムーズな動作には理想的ですが、重い負荷がかかると限界があります。

高速アプリケーションに最適なチェーンは次のうちどれですか?

歯付きチェーン (サイレント チェーンとしても広く知られています) は、高速用途に最適です。これは、平らな歯型のプレートがスプロケットと徐々に噛み合うことによるものです。
