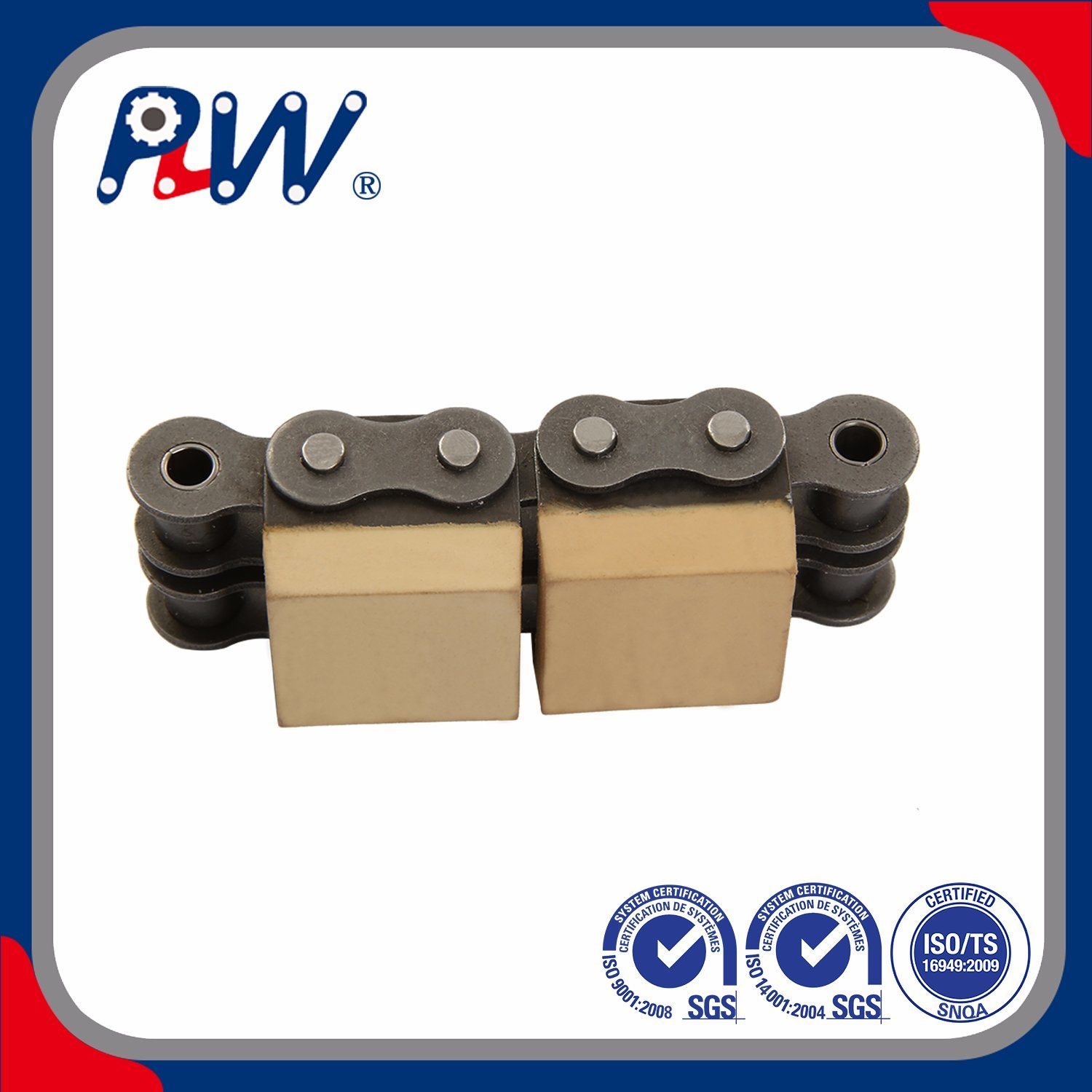

Roller Chain na may Vulcanised Elastomer Profiles Conveyor Chain C08B-G1

Roller Chain na may Vulcanised Elastomer Profiles Conveyor Chain C08B-G1

Ang C08B-G1 conveyor chain ay isang high-performance engineered solution na nagsasama ng standard roller chain structure na may vulcanised elastomer profile, na idinisenyo para sa paghawak ng materyal at paghahatid ng mga aplikasyon sa mga sektor ng industriya. Pinagsasama nito ang matatag na mekanikal na lakas ng precision roller chain na may wear resistance, shock absorption, at non-slip performance ng mga vulcanised elastomer, na naghahatid ng maaasahan, mababang ingay, at stable na conveying para sa malawak na hanay ng mga workpiece at bulk materials.

• Uri ng base chain: C08B precision roller chain (sumusunod sa mga pang-industriyang roller chain na pamantayan para sa dimensional na katumpakan at kapasidad ng pagkarga)

• Elastomer profile: Mataas na kalidad na goma/elastomer na na-vulcanize nang mahigpit sa mga panlabas na plato ng chain

• Proseso ng Vulcanization: Mataas na temperatura at high-pressure integral vulcanization, tinitiyak ang zero delamination sa pagitan ng elastomer at metal base sa ilalim ng dynamic na pagkarga

• Pitch: Standard C08B pitch (tumutugma sa universal sprocket at compatibility ng conveyor system)

• Elastomer hardness: Nako-customize (Shore A 60-90) para sa iba't ibang friction at mga kinakailangan sa pagsusuot

• Temperatura sa pagpapatakbo: -20°C ~ +80°C (magagamit ang mga espesyal na formulation ng elastomer para sa mga kapaligirang may matinding temperatura)

1. Dual-material synergy

   Precision-machined steel roller chain ay nagbibigay ng mahusay na tensile strength at fatigue resistance, na angkop para sa tuluy-tuloy na heavy-duty conveying; Ang mga profile ng vulcanised elastomer ay nag-aalok ng mahusay na pagkakahawak, na pumipigil sa pagkadulas ng workpiece at scratch sa ibabaw sa panahon ng paghahatid.
2. Superior bonding strength

   Ang integral vulcanization technology ay lumilikha ng permanente, airtight bond sa pagitan ng elastomer at metal plates, lumalaban sa oil, water, at chemical corrosion sa mga industriyal na kapaligiran, at inaalis ang elastomer na pagbabalat o pag-crack sa ilalim ng pangmatagalang dinamikong operasyon.
3. Mababang ingay at shock absorption

   Ang mga profile ng Elastomer ay sumisipsip ng vibration at epekto habang naghahatid, binabawasan ang ingay sa pagpapatakbo (30% na mas mababa kaysa sa all-steel conveyor chain) at pinoprotektahan ang parehong sistema ng chain at mga produkto mula sa pagkasira.
4. Wear resistance & long service life

   High-grade elastomer material na may anti-abrasion formulation, na ipinares sa heat-treated steel chain components (pins, bushings, rollers), tinitiyak ang mahusay na wear resistance para sa dry at mild wet conveying condition, pagpapahaba ng agwat ng maintenance at pagbabawas ng downtime.
5. Madaling pagsasama at pagpapalit

   Batay sa karaniwang mga sukat ng chain ng roller ng C08B, ang chain ay ganap na mapapalitan ng mga conventional C08B sprocket at conveyor drive system, na hindi nangangailangan ng karagdagang pagbabago sa mga kasalukuyang kagamitan para sa pag-retrofitting o pagpapalit.
6. Nako-customize na mga profile

   Ang hugis, kapal, at tigas ng Elastomer profile ay maaaring i-customize ayon sa mga pangangailangan sa paghahatid ng customer (hal., flat, grooved, o textured na profile) para sa pinakamainam na pagbagay sa mga partikular na hugis ng workpiece at materyal na katangian.

• Banayad hanggang katamtamang paghahatid ng materyal sa pagmamanupaktura ng automotive, electronics, at home appliance (hal., paglipat ng bahagi, pagpapadala ng linya ng pagpupulong)

• Industriya ng packaging at logistik (carton, pallet, at parcel conveying na may mga kinakailangan na hindi madulas)

• Pagproseso ng pagkain at inumin (paghahatid ng tuyong pagkain, walang markang bote/can transfer; available ang food-grade elastomer option)

• Woodworking at paggawa ng muwebles (panel at workpiece conveying, pinipigilan ang surface scuffing)

• Pangkalahatang mga pang-industriyang linya ng automation (mababa ang ingay, matatag na paghahatid ng maliliit hanggang katamtamang laki ng mga bahagi)

• Sumusunod sa mga pamantayan ng industrial roller chain para sa mekanikal na pagganap at dimensional tolerance

• Ang materyal na elastomer ay nakakatugon sa mga kinakailangan sa kapaligiran ng RoHS, na walang mga nakakapinsalang sangkap

• 100% pre-delivery dynamic load testing para matiyak na walang elastomer delamination at stable chain operation

• Available ang customized na materyal at profile solution para sa mga espesyal na kondisyon sa pagtatrabaho (hal, oil-resistant, high-temperature, anti-static)

• Regular na suriin ang mga profile ng elastomer para sa pagkasira o pagkasira; palitan ang kadena kung nangyari ang matinding abrasion

• Iwasan ang pakikipag-ugnay sa malalakas na solvent at mataas na temperatura na bukas na apoy upang maiwasan ang pagtanda ng elastomer

• Lubricate ang mga bahagi ng inner roller chain (pins, bushings) ng mga espesyal na lubricant (compatible sa elastomer materials) upang matiyak ang maayos na pag-ikot

• Gumana sa loob ng rated load at bilis upang mapalawig ang kabuuang buhay ng serbisyo ng chain system

Chain No.	Pitch	ng roller     Diametro	Lapad     sa pagitan ng     mga iner plate	ng pin     diameter	pin     Haba ng	ng plate at attachment     Dimensyon					Ultimate     ng makunat     lakas	Timbang     bawat metro
Cadena No	Paso	Diámetro     rodillo	Ancho     sa loob	Diametro     pasador	Longitud     pasador	Mga sukat na placas y accesorios					Resis.     rotura	Peso     por     metro
	P	d1     max	b1     min	d2     max	L     max	h2     max	A	B	H	T	Q     min	q
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kN/LB	kg/m
C08B-G1	12.700	8.51	7.75	4.45	20.0	11.80	14.60	24.2	12.3	1.60	18.0/4091	1.30
C08B-G2	12.700	8.51	7.75	4.45	34.3	11.80	28.40	24.2	12.3	1.50	32.0/7273	2.29
C10B-G1	15.875	10.16	9.65	5.08	23.2	14.70	16.80	30.0	17.0	1.60	19.0/4318	1.75
C10B-G1F1	15.875	10.16	9.65	5.08	23.2	14.70	16.80	30.0	13.0	1.60	19.0/4318	1.70
C50-G2F1	15.875	10.16	9.40	5.08	42.5	15.09	35.60	27.0	17.0	1.60	43.6/9906	2.14
C50-G2	15.875	10.16	9.40	5.08	42.5	15.09	35.60	31.0	17.0	1.60	43.6/9906	2.14
C10B-G2	15.875	10.16	9.65	5.08	39.7	14.70	33.30	30.0	17.0	1.50	44.5/10114	2.95
C12B-G1	19.050	12.07	11.68	5.72	25.7	16.00	19.60	36.0	21.0	1.85	29.0/6591	2.15
C12B-G2	19.050	12.07	11.68	5.72	45.3	16.00	39.10	36.0	16.0	1.85	57.8/13136	3.48
C16A-G1	25.400	15.88	15.75	7.92	37.2	24.00	27.50	46.0	20.0	2.42	42.0/9545	4.34
C16B-G1	25.400	15.88	17.02	8.28	39.7	21.00	29.05	49.0	21.4	1.60	58.0/13047	4.11
C20B-G1	31.750	19.05	19.56	10.19	48.0	26.40	36.00	57.0	27.0	3.50	85.0/19318	6.65
C24B-G1	38.100	25.40	25.40	14.63	61.6	33.2	47	72.6	34	4.5	160.0/36363	11.63

Chain No.	P	A	B	H	h2	T
Cadena No	mm	mm	mm	mm	mm	mm
16B-G1F7	25.4	31.0	19.1	20	21	3.1
