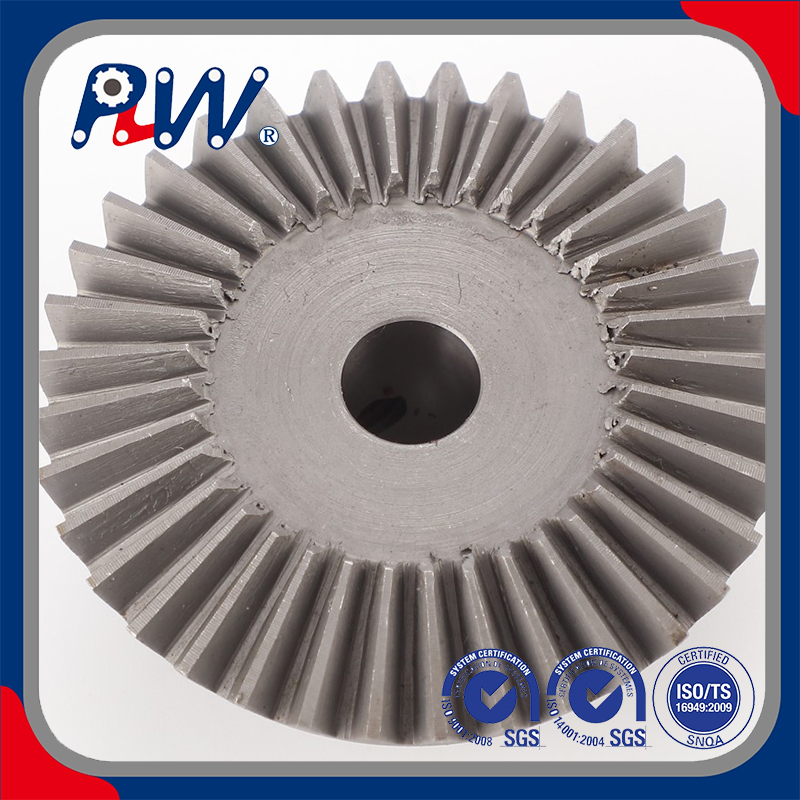

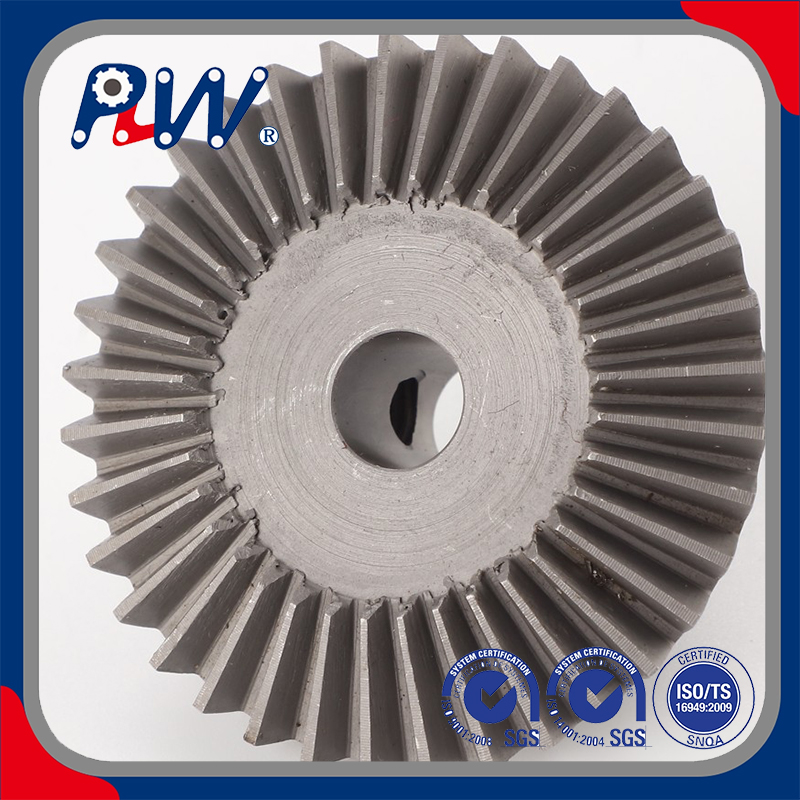

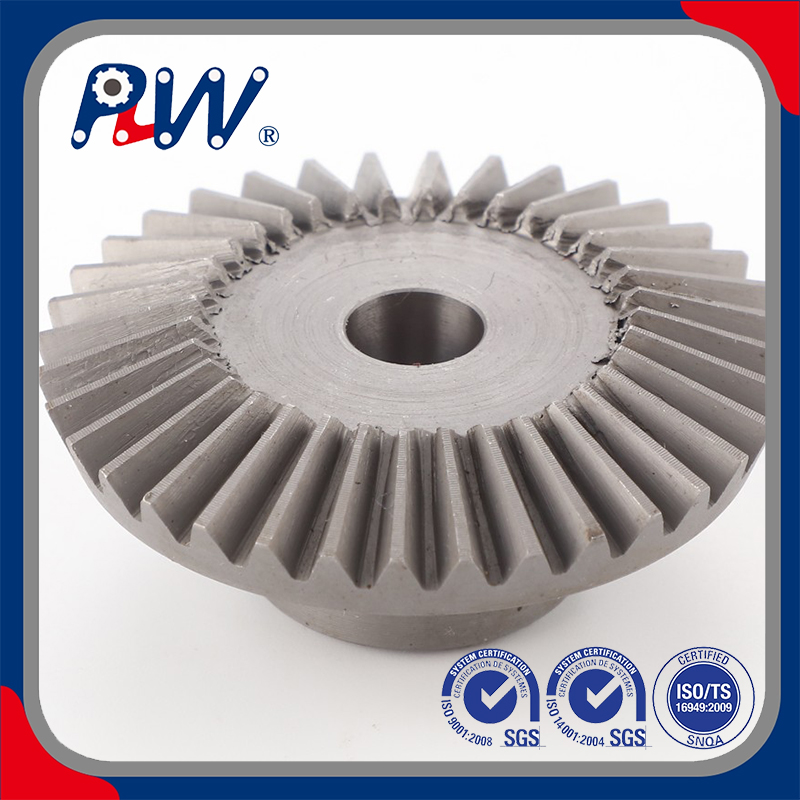

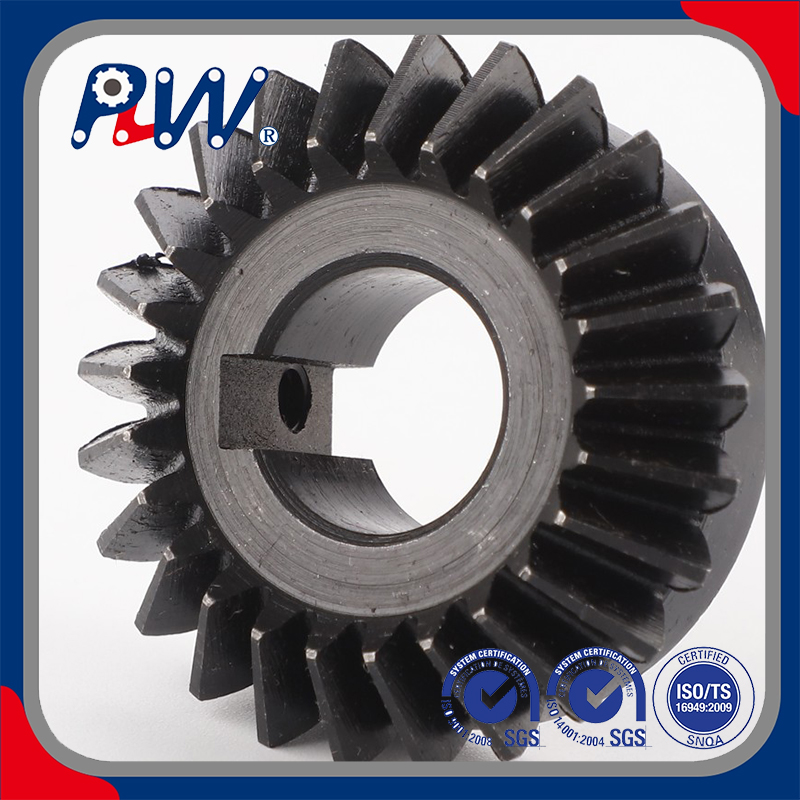

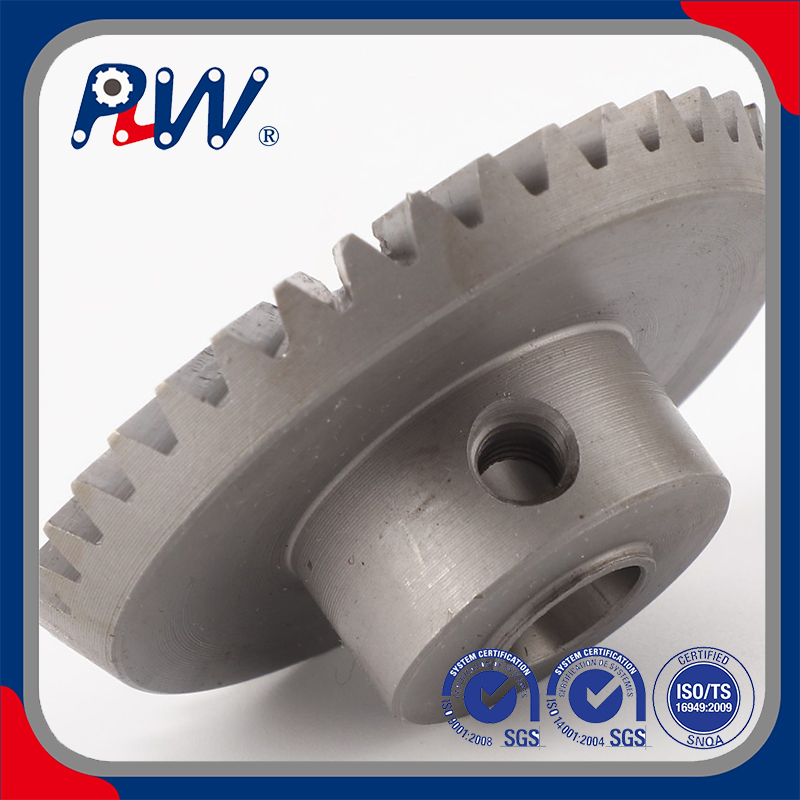

उच्च परिशुद्धता सीधे बेवल गियर - हेवी-ड्यूटी राइट-एंगल ट्रांसमिशन के लिए मिश्र धातु इस्पात

विश्वसनीय समकोण पावर ट्रांसमिशन के लिए सटीक स्ट्रेट बेवल गियर्स

हमारे स्ट्रेट बेवल गियर्स समकोण पावर ट्रांसमिशन अनुप्रयोगों की मांग के लिए उच्च गुणवत्ता वाले मिश्र धातु इस्पात से सटीक रूप से निर्मित होते हैं।

इंटरसेक्टिंग शाफ्ट के बीच घूर्णी शक्ति संचारित करने के लिए डिज़ाइन किया गया, सीधे बेवल गियर गियरबॉक्स, रेड्यूसर, ड्राइव सिस्टम, औद्योगिक मशीनरी और हेवी-ड्यूटी मैकेनिकल उपकरणों के लिए एक मजबूत और लागत प्रभावी समाधान प्रदान करते हैं।

नियंत्रित मशीनिंग, ताप उपचार और आयामी निरीक्षण के माध्यम से, हमारे गियर को सटीक दांत जुड़ाव, विश्वसनीय टॉर्क ट्रांसमिशन, उच्च पहनने के प्रतिरोध और लगातार परिचालन प्रदर्शन प्रदान करने के लिए इंजीनियर किया जाता है।.

हम OEM और कस्टम स्ट्रेट बेवेल गियर विनिर्माण का समर्थन करते हैं। ग्राहक चित्र, नमूने, विनिर्देशों और एप्लिकेशन आवश्यकताओं के अनुसार

---

प्रमुख विशेषताऐं

उच्च परिशुद्धता दांत ज्यामिति

परिशुद्धता-नियंत्रित टूथ ज्योमेट्री मेटिंग गियर और पिनियन के बीच सटीक मेशिंग सुनिश्चित करने में मदद करती है, जिससे स्थिर पावर ट्रांसमिशन में योगदान होता है और दांतों पर असमान लोडिंग कम होती है।

मिश्र धातु इस्पात निर्माण

चयनित मिश्र धातु स्टील्स यांत्रिक ट्रांसमिशन अनुप्रयोगों की मांग के लिए उपयुक्त ताकत, कठोरता, थकान प्रतिरोध और मशीनेबिलिटी का संयोजन प्रदान करते हैं।

सामग्री ग्रेड का चयन गियर आकार, प्रेषित टॉर्क, संचालन गति, लोड की स्थिति और आवश्यक सेवा जीवन के अनुसार किया जा सकता है।

टिकाऊपन के लिए हीट-ट्रीटेड

अनुप्रयोग के आधार पर, गर्मी-उपचार प्रक्रियाओं जैसे कार्बराइजिंग और शमन, प्रेरण सख्त करना, या सख्त करने के माध्यम से लागू किया जा सकता है। सतह की कठोरता, पहनने के प्रतिरोध और भार वहन करने की क्षमता में सुधार के लिए

हेवी-ड्यूटी ट्रांसमिशन

मजबूत गियर संरचना निरंतर या रुक-रुक कर भारी भार के तहत विश्वसनीय टॉर्क ट्रांसमिशन की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है।

समकोण पावर ट्रांसमिशन

सीधे बेवल गियर को पर, प्रतिच्छेदी शाफ्ट के बीच पावर ट्रांसमिशन के लिए डिज़ाइन किया गया है। 90° शाफ्ट कोण गियरबॉक्स या मैकेनिकल सिस्टम डिज़ाइन के आधार पर, आमतौर पर

OEM और कस्टम विनिर्माण

हम निम्न के आधार पर सीधे बेवल गियर का निर्माण करते हैं:

• ग्राहक चित्र

• मौजूदा गियर नमूने

• तकनीकी निर्देश

• गियर आयाम

• आवेदन आवश्यकताएँ

---

तकनीकी विशिष्टताएँ

पैरामीटर	विशिष्टता/विकल्प
उत्पाद का प्रकार	सीधा बेवल गियर
गियर विन्यास	गियर/पिनियन/मैचेड गियर सेट
आवेदन	समकोण पावर ट्रांसमिशन
सामग्री	मिश्र धातु इस्पात / कार्बन स्टील / अनुकूलित
विशिष्ट सामग्री विकल्प	20CrMnTi / 20MnCr5 / AISI 8620 / 18CrNiMo7-6 / अनुकूलित
उष्मा उपचार	कार्बराइजिंग और शमन / इंडक्शन हार्डनिंग / हार्डनिंग के माध्यम से
सतह की कठोरता	सामग्री एवं अनुप्रयोग के अनुसार
प्रभावी केस गहराई	गियर डिजाइन के अनुसार
मॉड्यूल	स्वनिर्धारित
दांतों की संख्या	स्वनिर्धारित
गियर अनुपात	स्वनिर्धारित
दबाव कोण	20°/अनुकूलित
दस्ता कोण	आमतौर पर 90°/अनुकूलित
पिच व्यास	ड्राइंग के अनुसार
घेरे के बाहर	ड्राइंग के अनुसार
चेहरे की चौड़ाई	गियर डिजाइन के अनुसार
बोर व्यास	स्वनिर्धारित
कीवे/स्प्लाइन	स्वनिर्धारित
गियर सटीकता	आईएसओ / डीआईएन / एजीएमए / ग्राहक विशिष्टता
दाँत की सतह की समाप्ति	मशीनीकृत/लैप्ड/ग्राउंड/अनुकूलित
सतह का उपचार	ब्लैक ऑक्साइड / फॉस्फेटिंग / एंटी-रस्ट उपचार / अनुकूलित
विनिर्माण प्रक्रिया	सीएनसी मशीनिंग / गियर कटिंग / हीट ट्रीटमेंट / फिनिशिंग
निरीक्षण	आयामी/गियर ज्यामिति/कठोरता/सामग्री निरीक्षण
उत्पादन प्रकार	OEM/ODM/कस्टम
आवेदन	गियरबॉक्स / रेड्यूसर / मशीनरी / ड्राइव सिस्टम

वास्तविक विशिष्टताएँ गियर आकार, सामग्री, ताप उपचार, डिज़ाइन आवश्यकताओं और ग्राहक चित्र पर निर्भर करती हैं।

---

सामग्री एवं ताप उपचार

सीधे बेवल गियर के प्रदर्शन और सेवा जीवन के लिए सामग्री का चयन महत्वपूर्ण है।

परिचालन स्थितियों के आधार पर, हम उनकी यांत्रिक शक्ति, कठोरता, थकान प्रतिरोध और गर्मी उपचार के लिए उपयुक्तता के लिए चयनित मिश्र धातु इस्पात ग्रेड प्रदान कर सकते हैं।

सामान्य सामग्री विकल्पों में शामिल हो सकते हैं:

• 20CrMnTi

• 20MnCr5

• एआईएसआई 8620

• 18CrNiMo7-6

• ग्राहकों की आवश्यकताओं के अनुसार अन्य समकक्ष ग्रेड

ट्रांसमिशन अनुप्रयोगों की मांग के लिए, कार्बराइजिंग और शमन का उपयोग अपेक्षाकृत कठिन कोर को बनाए रखते हुए एक कठोर, पहनने के लिए प्रतिरोधी दांत की सतह का उत्पादन करने के लिए किया जा सकता है।.

गियर आयाम, सामग्री, लोड आवश्यकताओं और डिज़ाइन विशिष्टताओं के आधार पर अन्य ताप-उपचार प्रक्रियाओं का चयन किया जा सकता है।

---

परिशुद्धता विनिर्माण

विश्वसनीय गियर मेशिंग प्राप्त करने के लिए सीधे बेवल गियर को दांतों की ज्यामिति और आयामी सहनशीलता के सटीक नियंत्रण की आवश्यकता होती है।

हमारी विनिर्माण प्रक्रिया में शामिल हो सकते हैं:

सामग्री की तैयारी → सीएनसी मशीनिंग → गियर कटिंग → हीट ट्रीटमेंट → टूथ फिनिशिंग → डायमेंशनल निरीक्षण → गियर निरीक्षण → अंतिम गुणवत्ता नियंत्रण

प्रमुख विनिर्माण मापदंडों में शामिल हो सकते हैं:

• दाँत प्रोफ़ाइल

• दांत की मोटाई

• पिच सटीकता

• रेडियल रनआउट

• एकत्रीकरण

• बोर सटीकता

• चेहरे की चौड़ाई

• गियर केंद्र आयाम

• सतह का खुरदरापन

• ताप-उपचार विकृति

---

गुणवत्ता निरीक्षण

आयामी स्थिरता और विश्वसनीय गियर प्रदर्शन सुनिश्चित करने के लिए, विनिर्माण प्रक्रिया के दौरान निरीक्षण किया जा सकता है।

विशिष्ट निरीक्षण वस्तुओं में शामिल हैं:

निरीक्षण वस्तु	नियंत्रण विधि
गियर आयाम	सीएमएम / परिशुद्धता मापने के उपकरण
दांत की मोटाई	गियर मापने का उपकरण
दाँत प्रोफ़ाइल	गियर मापने की मशीन
पिच सटीकता	गियर मापने की मशीन
रेडियल रनआउट	परिशुद्धता गियर निरीक्षण
एकत्रीकरण	सीएमएम/डायल संकेतक
बोर व्यास	परिशुद्धता गेज/सीएमएम
सतह की कठोरता	रॉकवेल कठोरता परीक्षण
केस गहराई	कठोरता प्रोफाइल / मेटलोग्राफिक विश्लेषण
सामग्री की संरचना	स्पेक्ट्रोमीटर/पीएमआई
सतह का खुरदरापन	खुरदरापन परीक्षक
दाँत संपर्क	संपर्क पैटर्न निरीक्षण

निरीक्षण रिपोर्ट और सामग्री या ताप-उपचार दस्तावेज ग्राहकों की आवश्यकताओं के अनुसार आपूर्ति किए जा सकते हैं।

---

अनुप्रयोग

हमारे सीधे बेवल गियर यांत्रिक विद्युत पारेषण प्रणालियों की एक विस्तृत श्रृंखला के लिए उपयुक्त हैं, जिनमें शामिल हैं:

औद्योगिक गियरबॉक्स

औद्योगिक कटौती और ट्रांसमिशन प्रणालियों में प्रतिच्छेदी शाफ्ट के बीच टॉर्क संचारित करने के लिए उपयोग किया जाता है।

हेवी-ड्यूटी मशीनरी

निर्माण, कृषि, सामग्री-हैंडलिंग और विश्वसनीय यांत्रिक ट्रांसमिशन की आवश्यकता वाली अन्य मशीनरी के लिए उपयुक्त।

समकोण ड्राइव सिस्टम

यांत्रिक प्रणालियों के लिए डिज़ाइन किया गया है जहां बिजली को प्रतिच्छेदी शाफ्ट के बीच स्थानांतरित किया जाना चाहिए।

स्पीड रिड्यूसर

अनुकूलित गियर रिडक्शन सिस्टम में उपयोग किया जाता है जहां कॉम्पैक्ट समकोण ट्रांसमिशन की आवश्यकता होती है।

औद्योगिक स्वचालन

मैकेनिकल ड्राइव सिस्टम, पोजिशनिंग उपकरण और अनुकूलित औद्योगिक मशीनरी के लिए उपयुक्त।

प्रतिस्थापन गियर घटक

नमूनों, रेखाचित्रों या आयामी मापों के आधार पर मौजूदा उपकरणों के लिए प्रतिस्थापन गियर के रूप में उपलब्ध है।

---

कस्टम स्ट्रेट बेवल गियर विनिर्माण

हम कस्टम स्ट्रेट बेवल गियर विनिर्माण प्रदान करते हैं। OEM उपकरण निर्माताओं, गियरबॉक्स निर्माताओं, मशीनरी बिल्डरों और औद्योगिक वितरकों के लिए

अनुकूलन में शामिल हो सकते हैं:

• सामग्री ग्रेड

• मॉड्यूल

• दांतों की संख्या

• गियर अनुपात

• दबाव कोण

• दस्ता कोण

• बोर व्यास

• कुंजी मार्ग

• पट्टी

• चेहरे की चौड़ाई

• उष्मा उपचार

• सतह की कठोरता

• केस गहराई

• गियर सटीकता

• सतही परिष्करण

• विशेष दाँत ज्यामिति

चाहे आपको एकल प्रतिस्थापन गियर, एक मिलान गियर जोड़ी, या एक उत्पादन बैच की आवश्यकता हो, हम आपकी तकनीकी आवश्यकताओं के अनुसार निर्माण कर सकते हैं।

---

हमारे सीधे बेवेल गियर्स क्यों चुनें?

सटीक विनिर्माण
नियंत्रित मशीनिंग और निरीक्षण प्रक्रियाएं लगातार गियर ज्यामिति और आयामी सटीकता बनाए रखने में मदद करती हैं।

उच्च शक्ति और थकान प्रतिरोध की आवश्यकता वाले अनुप्रयोगों के लिए उच्च शक्ति सामग्री
मिश्र धातु इस्पात विकल्प उपलब्ध हैं।

नियंत्रित ताप उपचार
ताप उपचार को सतह की कठोरता, पहनने के प्रतिरोध और कोर कठोरता के आवश्यक संयोजन को प्राप्त करने के लिए अनुकूलित किया जा सकता है।

हेवी-ड्यूटी क्षमता
उच्च टॉर्क और निरंतर यांत्रिक लोडिंग वाले बिजली पारेषण अनुप्रयोगों की मांग के लिए डिज़ाइन की गई है।

OEM और कस्टम उत्पादन
विनिर्माण चित्र, नमूने, विनिर्देशों या एप्लिकेशन आवश्यकताओं के अनुसार उपलब्ध है।

गुणवत्ता दस्तावेज़ीकरण
सामग्री प्रमाणपत्र, निरीक्षण रिपोर्ट और ताप-उपचार रिकॉर्ड ग्राहकों की आवश्यकताओं के अनुसार आपूर्ति किए जा सकते हैं।

---

एक उद्धरण का अनुरोध करें

की तलाश है उच्च परिशुद्धता वाले सीधे बेवल गियर निर्माता ?

हमें अपनी भेजें ड्राइंग, नमूना, गियर आयाम, सामग्री विनिर्देश, या एप्लिकेशन आवश्यकताएं .

हमारी इंजीनियरिंग टीम आपकी आवश्यकताओं की समीक्षा कर सकती है और एक उपयुक्त विनिर्माण समाधान और उद्धरण प्रदान कर सकती है।
