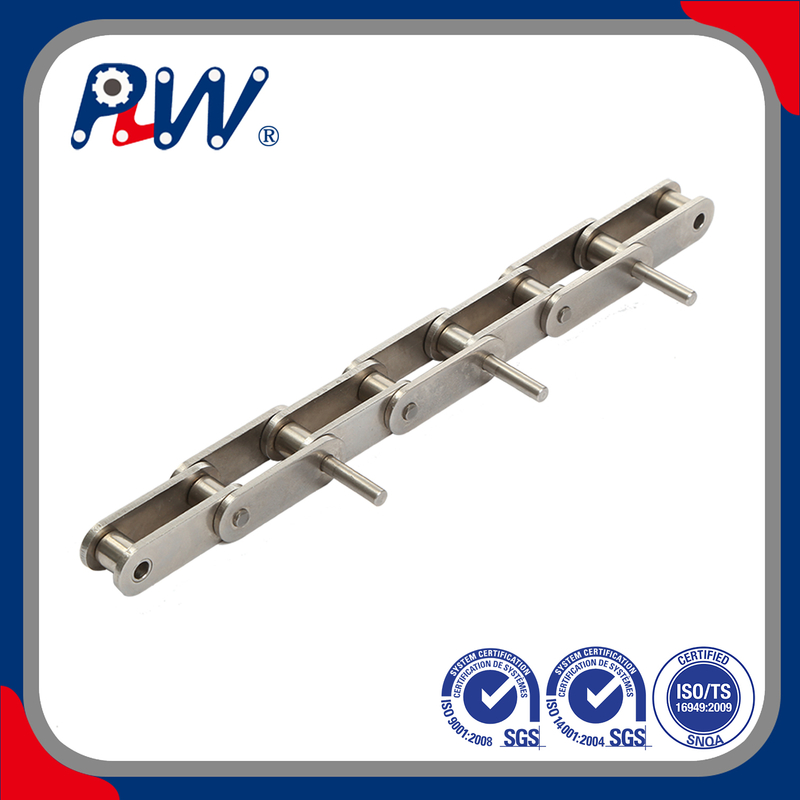

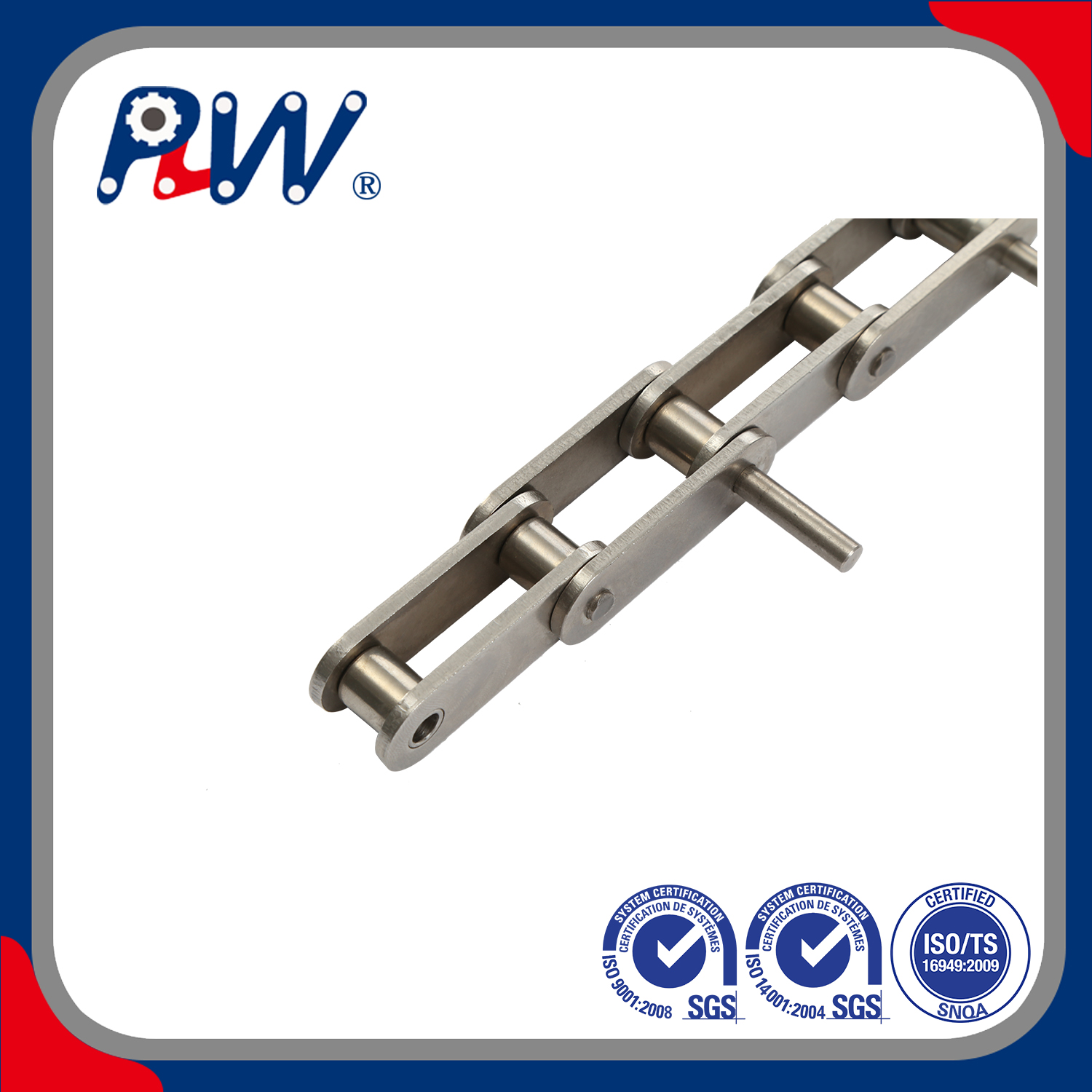

Kétállású szállítólánc meghosszabbított csapokkal

KETTŐS FOLYÁSÚ SZÁLLÍTÓLÁNC MEGHOSSZABBÍTOTT TÜSEKVEL

A kiterjesztett tűs kialakítás növeli a láncelemek közötti csatlakozási területet, ezáltal javítja a csatlakozás szilárdságát és stabilitását.

A hosszabb csap jobban ellenáll a lánc működése során keletkező igénybevételnek és ütésnek, meghosszabbítva a lánc élettartamát.

Egyes speciális szállítási feladatoknál, mint például a nagyobb távolság igénye vagy bizonyos formájú tárgyak szállítása, a meghosszabbított csap kialakítása megfelel ezeknek a speciális igényeknek.

A kétmenetes szállítólánc hosszabb láncszemmel rendelkezik, mint a hagyományos lemezlánc, és a láncszemek közötti távolság simábban és fokozatosan változik, ami erősebbé teszi a szalag járásának simaságát

Alkalmazás:

Anyagkezelés a gyártósoron

Automatizált raktári árukezelés

Szállítószalagok az élelmiszer-feldolgozó ipar számára

Textilipari gépek és csomagológépek erőátviteli alkatrészei

Szállítórendszerek bányászati ​​gépekhez és nehézgépekhez

DIN/ISO lánc sz.	ANSI lánc sz.	P	b1	d2	L3	L	Lc
DIN/ISO Cadena No	ANSI Cadena sz	mm	mm	mm	mm	mm	mm
C208A C208AL	C2040 C2042	25.40	7.85	3.96	9.5	25.1	26.2
C210A C220AL	C2050 C2052	31.75	9.40	5.08	11.9	31.3	33.1
C212A C212AL	C2060 C2062	38.10	12.57	5.94	14.3	38.6	40.6
C212AH C212AHL	C2060H C2062H	38.10	12.57	5.94	14.3	42.0	43.8
C216A C216AL	C2080 C2082	50.80	15.75	7.92	19.1	50.3	53.3
C216AH C216AHL	C2080H C2082H	50.80	15.75	7.92	19.1	53.5	55.0
C220A C220AL	C2100 C2102	63.50	18.90	9.53	23.8	61.8	66.1
C220AH C220AHL	C2100H C2102H	63.50	18.90	9.53	23.8	65.0	68.3
C224AH C224AHL	C2120H C2122H	76.20	25.22	11.10	28.6	79.6	83.6
C232AH C232AHL	C2160H C2162H	101.60	31.75	14.27	38.1	103.0	107.8

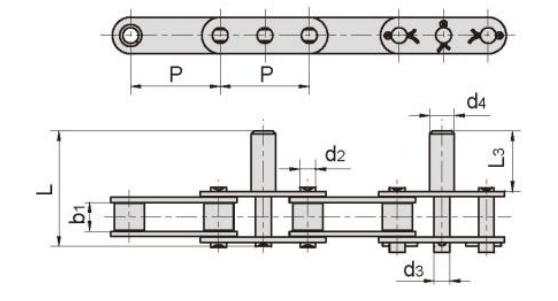

LÁNC SZ.	P	b1	d2	d3	d4	L3	L
Cadena sz	mm	mm	mm	mm	mm	mm	mm
C2052F2	31.75	9.40	5.08	6.00	7.0	20.0	39.8
C2052F14	31.75	9.40	5.08	6.00	7.0	21.0	40.4
C2062-D38	38.10	12.57	5.94	5.94	11.1	24.2	48.6
C2062-D39	38.10	12.57	5.94	5.94	13.3	32.2	56.6
C212AHL-D4	38.10	12.57	5.94	5.94	8.0	25.0	53.0
C212AHF3	38.10	12.57	5.94	8.08	10.0	35.0	63.0
C212AHF7	38.10	12.57	5.94	5.94	12.7	41.2	69.2
C212AHF8	38.10	12.57	5.94	8.00	10.0	35.0	63.0
C2060HF9	38.10	12.57	5.94	7.95	12.7	41.3	69.3
C2060HF10	38.10	12.57	5.94	7.70	14.3	41.3	69.3
C2060H-D23	38.10	12.57	5.94	8.80	12.7	41.3	69.3
C2060H-D24	38.10	12.57	5.94	7.95	12.7	44.8	65.6
C2060H-D31	38.10	12.57	5.94	7.95	16.0	45.0	73.0
C2062H-D41	38.10	12.57	5.94	9.53	9.5	22.2	50.0

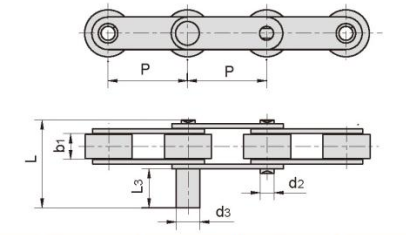

LÁNC SZ.	P	b1	d2	d3	L3	L
Cadena sz	mm	mm	mm	mm	mm	mm
C2052DF1	31.75	9.40	5.08	7.50	14.15	33.6
C210AF4	31.75	9.40	5.08	11.00	34.00	53.7
C2052-D4	31.75	9.40	5.08	6.00	32.40	52.0
C2050-D5	31.75	9.40	5.08	8.00	40.00	59.7
C212AHL-D4	38.10	12.57	5.94	8.00	25.00	53.0
C2062-D6	38.10	12.57	5.94	12.00	25.00	49.7
