Drop Forged Rivetless Chain - Transmisi Tugas Berat Industri

Drop Forged Rivetless Chain - Transmisi Tugas Berat Industri

	MOLINE RANTAI NO.	PITCH DALAM INCI	LINK PER 10 KAKI	BERAT PER KAKI LBS.	KEKUATAN ULTIMASI RATA-RATA-LBS. Kepala Baja yang Diperlakukan	RANTAI KONSTRUKSI
3.031' RANTAI PITCH	X348	3.031	40	2.2	24.000	Pin Khusus
4.031' RANTAI PITCH	X458	4.031	30	3.2	48.000	Pin Khusus
	468	4.031	30	7.5	70.000	Pin Khusus
6.031' RANTAI PITCH	X658	6.031	20	2.6	48.000	Pin Khusus
	X678	6.031	20	6.7	85.000	Pin Khusus
	698	6.031	20	11.4	130.000	Pin Khusus
9.031' RANTAI PITCH	998	9.031	13.3	9.0	130.000	Pin Khusus
	9118	9.031	13.3	16.0	220.000	Pin Khusus
	9148	9.031	13.3	27.0	300.000	Pin Khusus
3.031' RANTAI PITCH	S348	3.031	40	2.4	24.000
4.031' RANTAI PITCH	S458	4.031	30	3.5	48.000
4.031'RANTAI PITCH	S468	4.031	30	7.9	80.000
6.031' RANTAI PITCH	S698	6.031	20	12.1	130.000
9.031' RANTAI PITCH	S998	9.031	13.3	10.4	130.000
9.031' RANTAI PITCH	S9118	9.031	13.3	20.4	220.000

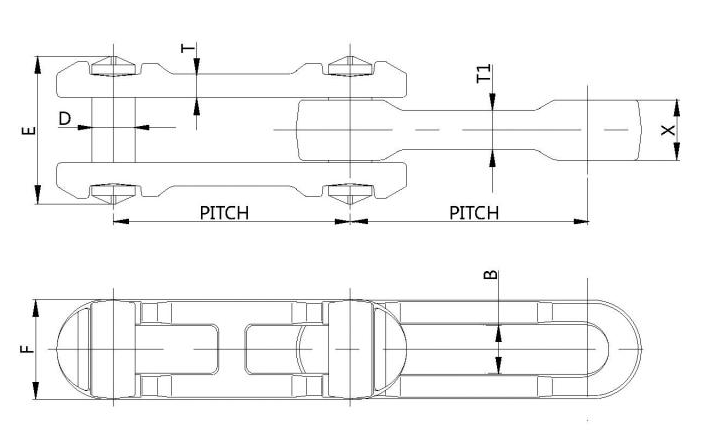

	MOLINE RANTAI NO.	DIMENSI DALAM INCI DESIMAL
		MELEMPAR	B	D	E	F	T	T1	X
3.031' RANTAI PITCH	X348	3.031	0.53	0.500	1.75	1.06	0.41	0.50	0.75
4.031' RANTAI PITCH	X458	4.031	0.69	0.625	2.19	1.44	0.48	0.66	1.02
	468	4.031	0.88	0.750	3.31	1.88	0.45	1.16	1.62
6.031' RANTAI PITCH	X658	6.031	0.69	0.620	2.19	1.41	0.33	0.66	1.02
	X678	6.031	1.00	0.880	3.03	2.00	0.72	0.84	1.31
	698	6.031	1.25	1.120	3.75	2.69	0.59	1.03	1.56
9.031' RANTAI PITCH	998	9.031	1.12	1.120	3.88	2.52	0.62	1.00	1.56
	9118	9.031	1.50	1.380	4.88	3.12	0.75	1.38	2.00
	9148	9.031	1.50	1.750	5.84	3.78	0.81	1.62	2.50
3.031' RANTAI PITCH	S348	3.031	0.53	0.500	1.75	1.06	0.41	0.50	0.75
4.031' RANTAI PITCH	S458	4.031	0.69	0.625	2.06	1.38	0.31	0.63	1.02
4.031' RANTAI PITCH	S468	4.031	0.88	0.750	2.94	1.88	0.38	1.13	1.63
6.031' RANTAI PITCH	S698	6.031	1.25	1.125	3.25	2.69	0.50	1.00	1.56
9.031' RANTAI PITCH	S998	9.031	1.25	1.125	3.25	2.69	0.50	1.00	1.56
9.031' RANTAI PITCH	S9118	9.031	1.50	1.375	4.38	3.06	0.75	1.31	1.97

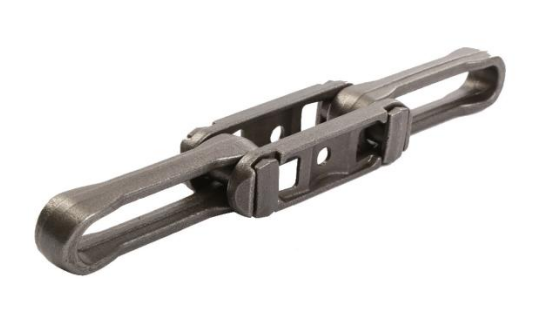

Definisi & Struktur

• Definisi: Rantai tanpa paku keling drop forged adalah jenis rantai transmisi khusus, diproduksi melalui proses penempaan jatuh tanpa paku keling tradisional, dirancang untuk skenario transmisi daya tugas berat industri.

• Struktur: Biasanya terdiri dari pelat rantai, pin baja, dan ring. Pelat rantai membentuk bagian utama rantai; pin baja ditempa ke dalam pelat rantai untuk menghubungkannya, sehingga menghasilkan peningkatan kekuatan struktural dan daya tahan. Bushing dipasang di antara pin dan pelat untuk meminimalkan gesekan dan keausan.

Fitur Inti

1. Kekuatan & Daya Tahan Unggul

   Penempaan jatuh menciptakan struktur butiran padat pada komponen rantai, secara signifikan meningkatkan ketahanan terhadap keausan, kelelahan, dan beban benturan. Rantai dapat menahan operasi bertekanan tinggi tanpa deformasi atau patah, sehingga memastikan masa pakai lebih lama.

2. Ketahanan Aus Yang Sangat Baik

   Penempaan yang presisi menghasilkan permukaan akhir yang halus pada bagian-bagian rantai, sehingga mengurangi gesekan antar komponen yang dikawinkan. Fitur ini menurunkan tingkat keausan dan mempertahankan kinerja stabil bahkan dalam kondisi kerja yang berat.

3. Perawatan Mudah

   Desain tanpa paku keling menghilangkan kebutuhan akan pelumasan yang sering, sehingga mengurangi biaya perawatan. Tautan rantai yang rusak dapat diganti satu per satu tanpa membongkar seluruh rantai, sehingga meminimalkan waktu henti peralatan dan tenaga pemeliharaan.

4. Efisiensi Transmisi Tinggi

   Toleransi dimensi yang ketat dan jarak yang seragam memastikan pengikatan yang tepat antara rantai dan sproket. Hal ini mengurangi kebisingan, getaran, dan serangan balik selama pengoperasian, meningkatkan efisiensi mekanis, meningkatkan produktivitas, dan menurunkan konsumsi energi.

5. Kemampuan Beradaptasi yang Kuat

   Desain modular memungkinkan penyesuaian yang fleksibel sesuai dengan kebutuhan aplikasi spesifik, menjadikan rantai ini cocok untuk berbagai mesin industri tugas berat.

Bidang Aplikasi

• Industri Konstruksi: Ideal untuk peralatan pengangkut dan pengangkat material, seperti sistem konveyor di pabrik pencampuran beton dan tower crane di lokasi konstruksi.

• Industri Pertambangan: Diterapkan dalam sistem konveyor tambang untuk transportasi bijih dan peralatan pengangkat tambang, yang mampu menahan gaya tarik ekstrem dan lingkungan bawah tanah yang keras.

• Sektor Pertanian: Digunakan pada mesin pertanian tugas berat, termasuk rantai pengangkut material pada mesin pemanen gabungan besar dan rantai transmisi pada peralatan pemrosesan produk pertanian.
