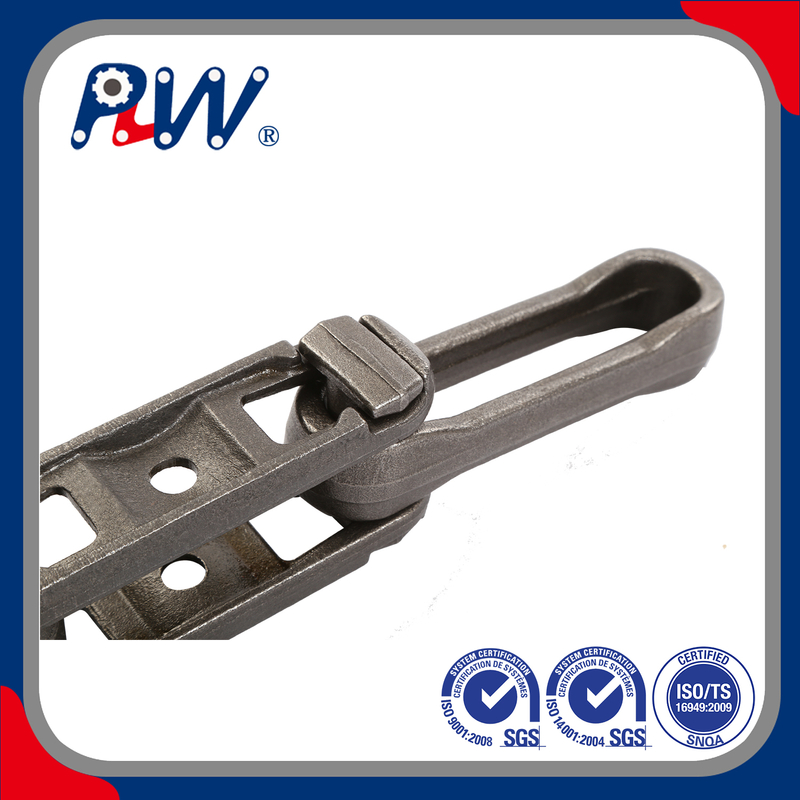

Dropsmidd nagleløs kjede - industriell kraftoverføring

Dropsmidd nagleløs kjede - industriell kraftoverføring

	MOLINE KJEDE NR.	Pitch i tommer	LENKER PER 10 FOTT	VEKT PER FOT LBS.	GJENNOMSNITTLIG ULTIMAT STYRKE-LBS. Hodebehandlet stål	KJEDE KONSTRUKSJON
3.031'PITCH chain	X348	3.031	40	2.2	24 000	Spesialpinne
4.031' Pitchkjede	X458	4.031	30	3.2	48 000	Spesialpinne
	468	4.031	30	7.5	70 000	Spesialpinne
6.031' Pitchkjede	X658	6.031	20	2.6	48 000	Spesialpinne
	X678	6.031	20	6.7	85 000	Spesialpinne
	698	6.031	20	11.4	130 000	Spesialpinne
9.031' Pitchkjede	998	9.031	13.3	9.0	130 000	Spesialpinne
	9118	9.031	13.3	16.0	220 000	Spesialpinne
	9148	9.031	13.3	27.0	300 000	Spesialpinne
3.031' Pitchkjede	S348	3.031	40	2.4	24 000
4.031' Pitchkjede	S458	4.031	30	3.5	48 000
4.031'PITCH chain	S468	4.031	30	7.9	80 000
6.031' Pitchkjede	S698	6.031	20	12.1	130 000
9.031' Pitchkjede	S998	9.031	13.3	10.4	130 000
9.031' Pitchkjede	S9118	9.031	13.3	20.4	220 000

	MOLINE KJEDE NR.	DIMENSJONER I DESIMALTOMMER
		PITCH	B	D	E	F	T	T1	X
3.031' Pitchkjede	X348	3.031	0.53	0.500	1.75	1.06	0.41	0.50	0.75
4.031' Pitchkjede	X458	4.031	0.69	0.625	2.19	1.44	0.48	0.66	1.02
	468	4.031	0.88	0.750	3.31	1.88	0.45	1.16	1.62
6.031' Pitchkjede	X658	6.031	0.69	0.620	2.19	1.41	0.33	0.66	1.02
	X678	6.031	1.00	0.880	3.03	2.00	0.72	0.84	1.31
	698	6.031	1.25	1.120	3.75	2.69	0.59	1.03	1.56
9.031' Pitchkjede	998	9.031	1.12	1.120	3.88	2.52	0.62	1.00	1.56
	9118	9.031	1.50	1.380	4.88	3.12	0.75	1.38	2.00
	9148	9.031	1.50	1.750	5.84	3.78	0.81	1.62	2.50
3.031' Pitchkjede	S348	3.031	0.53	0.500	1.75	1.06	0.41	0.50	0.75
4.031' Pitchkjede	S458	4.031	0.69	0.625	2.06	1.38	0.31	0.63	1.02
4.031' Pitchkjede	S468	4.031	0.88	0.750	2.94	1.88	0.38	1.13	1.63
6.031'PITCH chain	S698	6.031	1.25	1.125	3.25	2.69	0.50	1.00	1.56
9.031' Pitchkjede	S998	9.031	1.25	1.125	3.25	2.69	0.50	1.00	1.56
9.031' Pitchkjede	S9118	9.031	1.50	1.375	4.38	3.06	0.75	1.31	1.97

Definisjon og struktur

• Definisjon: Drop-smidd nagleløs kjede er en spesialisert type transmisjonskjede, produsert via fallsmiingsprosess uten tradisjonelle nagler, designet for industrielle, tunge kraftoverføringsscenarier.

• Struktur: Den er vanligvis sammensatt av kjedeplater, stålpinner og foringer. Kjedeplater danner hoveddelen av kjeden; stålpinner er smidd inn i kjedeplatene for å koble dem sammen, og gir forbedret strukturell styrke og holdbarhet. Bøsninger er installert mellom pinner og plater for å minimere friksjon og slitasje.

Kjernefunksjoner

1. Overlegen styrke og holdbarhet

   Dråpesmiing skaper en tett kornstruktur i kjedekomponenter, noe som øker motstanden mot slitasje, tretthet og støt betydelig. Kjedet tåler høye belastninger uten deformasjon eller brudd, noe som sikrer forlenget levetid.

2. Utmerket slitestyrke

   Presisjonssmiing resulterer i jevn overflatebehandling av kjededeler, og reduserer friksjonen mellom sammenkoblende komponenter. Denne funksjonen reduserer slitasjen og opprettholder stabil ytelse selv under tøffe arbeidsforhold.

3. Enkelt vedlikehold

   Den nagleløse designen eliminerer behovet for hyppig smøring, og reduserer vedlikeholdskostnadene. Skadede kjettingledd kan skiftes enkeltvis uten å demontere hele kjeden, noe som minimerer utstyrets nedetid og vedlikeholdsarbeid.

4. Høy overføringseffektivitet

   Trang dimensjonstoleranse og jevn stigning sikrer nøyaktig inngrep mellom kjedet og kjedehjulene. Dette reduserer støy, vibrasjoner og tilbakeslag under drift, forbedrer mekanisk effektivitet, øker produktiviteten og reduserer energiforbruket.

5. Sterk tilpasningsevne

   Modulær design tillater fleksibel tilpasning i henhold til spesifikke applikasjonskrav, noe som gjør kjeden egnet for et bredt spekter av tungt industrimaskineri.

Søknadsfelt

• Byggeindustri: Ideell for materialtransport og løfteutstyr, som transportsystemer i betongblandeanlegg og tårnkraner på byggeplasser.

• Gruveindustri: Brukes i gruvetransportsystemer for malmtransport og gruveheisutstyr, i stand til å motstå ekstreme strekkkrefter og tøffe underjordiske miljøer.

• Landbrukssektoren: Brukes i tunge landbruksmaskiner, inkludert materialtransportkjeder i store skurtreskere og overføringskjeder i utstyr for behandling av landbruksprodukter.
