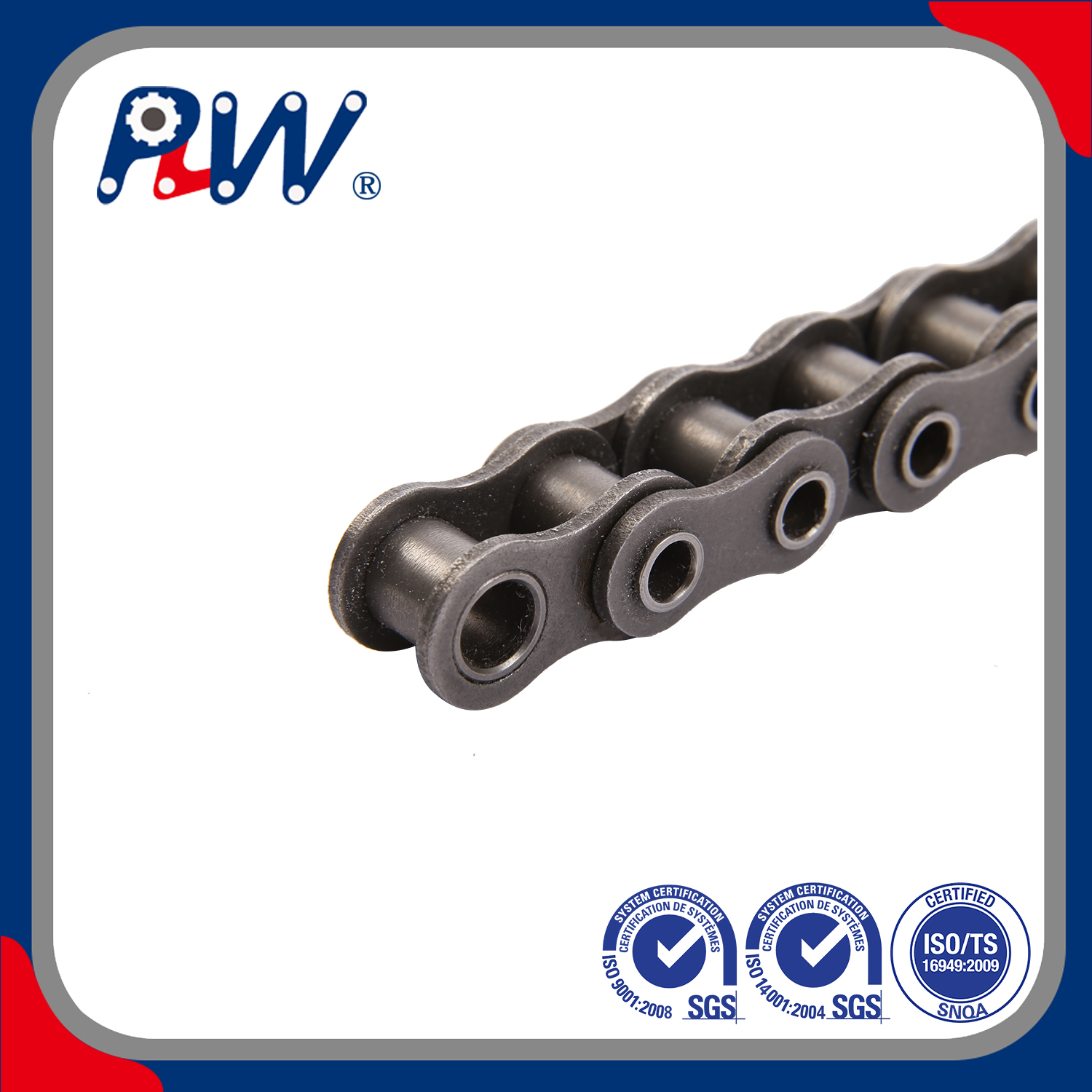

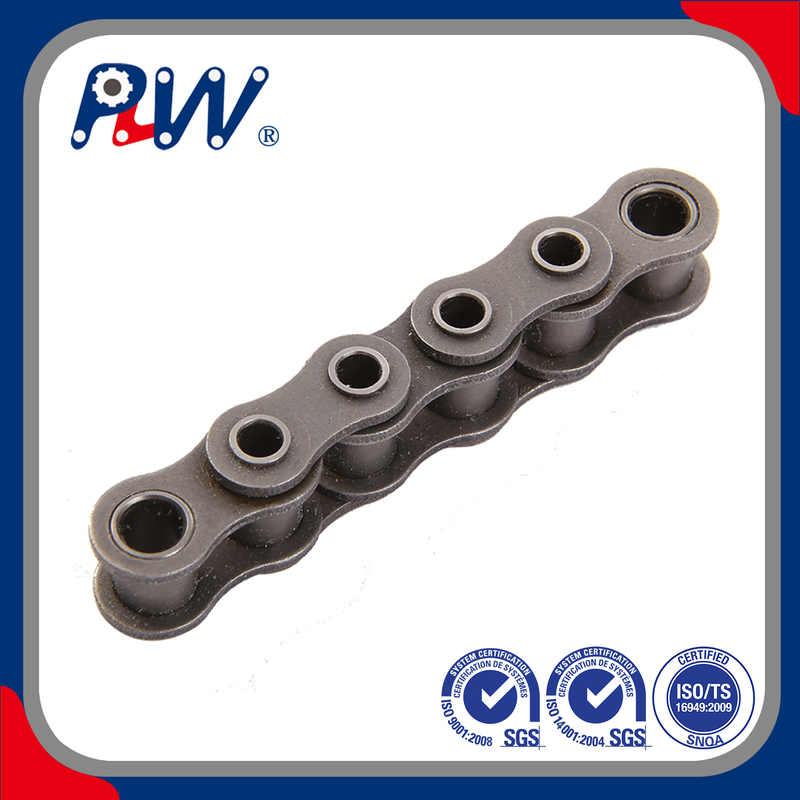

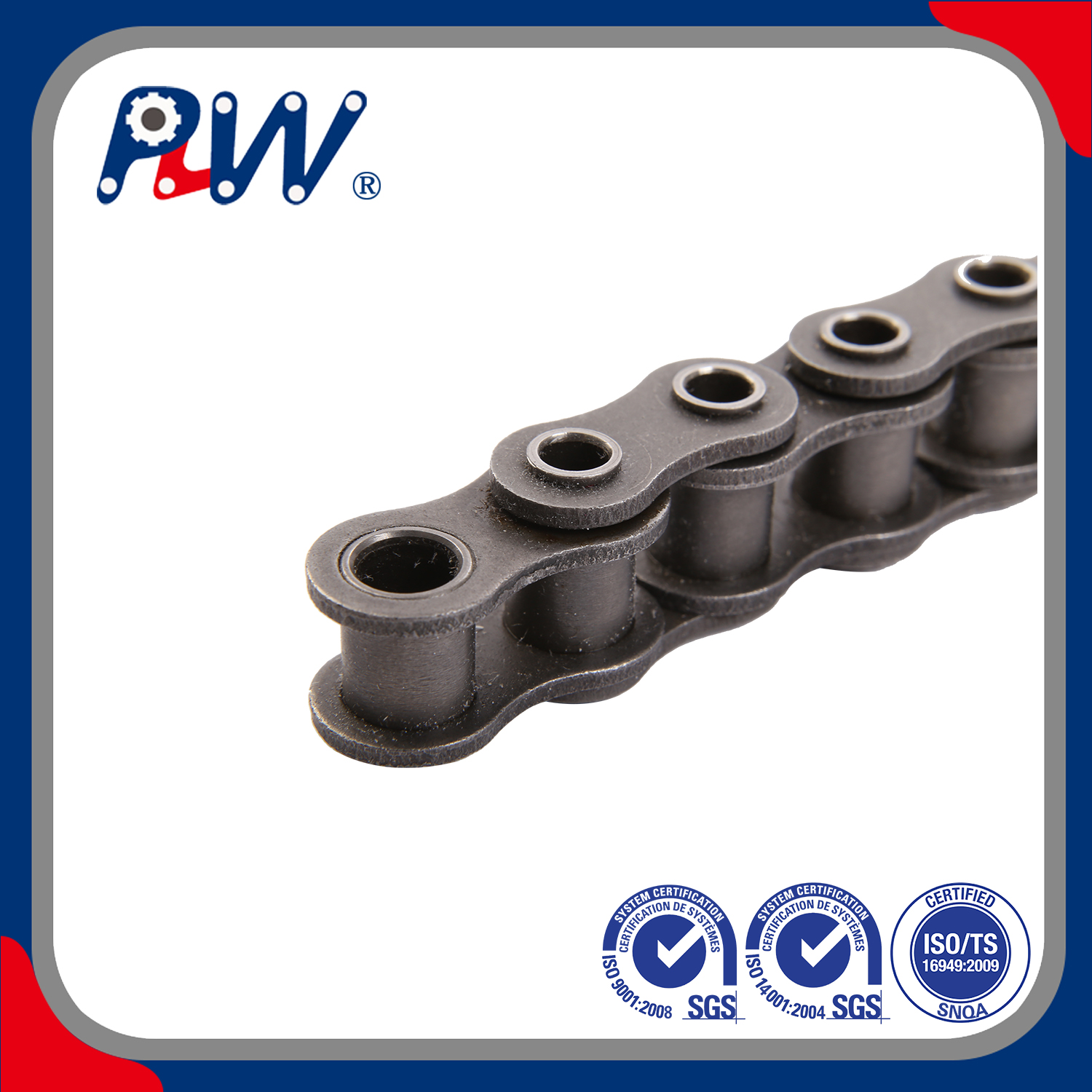

Rantai Pin Berongga Presisi Tinggi untuk Mesin Industri

Buka kustomisasi tanpa batas untuk lini produksi Anda dengan Rantai Pin Berongga Presisi Tinggi kami . Dirancang khusus untuk mesin industri modern, rantai ini dilengkapi dengan arsitektur pin berongga unik yang memungkinkan Anda memasukkan batang silang atau alat tambahan pada tautan mana pun tanpa memutus rantai, mengubah konveyor Anda menjadi alat yang sangat mudah beradaptasi.

Fleksibilitas Pemasangan Utama: Masukkan batang, pin, atau perlengkapan khusus melalui pusat berongga tanpa pembongkaran rantai.
Toleransi Tanah yang Presisi: Dioptimalkan untuk pengindeksan berkecepatan tinggi dan gerakan tersinkronisasi dalam sistem otomatis.
Kelas Bahan Unggul: Tersedia dalam baja karbon berkekuatan tinggi dan baja tahan karat tahan korosi untuk beragam lingkungan.
Desain Efisien Perawatan: Rol mulus dan bushing presisi mengurangi gesekan, menurunkan konsumsi energi dan kebisingan.

Model:
08BHPF
Merek:
PLW atau Dibuat sesuai pesanan
Kode:
7315119000
Bahan:
Baja Karbon
Paket Transportasi:
Kantong Plastik + Kotak Karton + Kotak Kayu Lapis
Merek dagang:
tolong
Asal:
CINA
Standar Atau Tidak Standar:
Standar
Jenis:
Rantai Pin Berongga

Tersedianya:

Kuantitas:



Menanyakan Tambahkan ke Keranjang

Deskripsi Produk

Deskripsi Produk

Dalam dunia industri manufaktur yang bergerak cepat, kemampuan untuk melakukan perubahan dan beradaptasi adalah perbedaan antara memimpin pasar dan tertinggal. kami Rantai Pin Berongga Presisi Tinggi adalah 'Pisau Tentara Swiss' milik insinyur untuk transmisi daya. Bayangkan sebuah sistem konveyor di mana Anda dapat mengubah posisi perlengkapan bawaan Anda dalam hitungan detik, bukan jam. Rantai ini menawarkan pengalaman sentuhan dengan kualitas industri murni—permukaannya terbuat dari baja halus dengan lapisan satin, dingin saat disentuh dan memantulkan cahaya lantai pabrik yang tertata rapi. Saat bergerak, ia beroperasi dengan ritme yang presisi dan senyap yang menandakan sistem mekanis yang seimbang sempurna.

Lewatlah sudah hari-hari perjuangan dengan rantai berat dan tetap yang membatasi solusi kreatif Anda. Baik Anda menjalankan jalur perakitan elektronik yang rumit atau oven pemanggang dengan suhu tinggi, rantai pin berongga kami terasa seperti perpanjangan alami dari mesin Anda. Ini memberikan kebebasan untuk merancang wadah baki khusus atau batang pengatur jarak yang dapat digeser dengan mudah ke dalam pin berongga, yang ditahan oleh keakuratan produksi kami. Dengan memilih rantai ini, Anda tidak hanya membeli komponen; Anda berinvestasi pada ketangkasan seluruh proses produksi, memastikan fasilitas Anda tetap senyap, sangat efisien, dan siap menerima pesanan khusus apa pun yang Anda terima.

Fitur dan Sorotan Produk

Rantai pin berongga kami ditentukan oleh empat pilar teknik yang memastikan kinerjanya mengungguli alternatif standar di lingkungan berpresisi tinggi:

Fleksibilitas Lampiran Terintegrasi: Bagian tengah pin yang berlubang adalah fitur bintang. Ini bertindak sebagai titik pemasangan universal, memungkinkan pemasangan cepat batang silang atau lampiran samping. Hal ini menghilangkan kebutuhan akan 'tautan lampiran' khusus (seperti A1 atau K1), sehingga secara signifikan mengurangi biaya dan kompleksitas desain konveyor Anda.
Geometri Internal Toleransi Tinggi: Kami menggunakan penggilingan tanpa pusat yang canggih untuk pin dan lubang yang diasah dengan presisi untuk bushing. Hal ini memastikan bahwa pin berongga mempertahankan integritas strukturalnya bahkan di bawah beban tarik tinggi, mencegah 'perataan' atau distorsi yang umum terjadi pada rantai berongga berkualitas rendah.
Penyeimbangan Beban Dinamis: Meskipun desainnya berongga, rantai kami diberi perlakuan panas menggunakan proses karbonitriding khusus yang memberikan pin kulit luar yang keras dan tahan aus serta inti yang ulet. Hal ini memungkinkan rantai menyerap beban kejut saat sering dihidupkan dan dihentikan tanpa retak.
Mengurangi Berat Sistem: Desain pin berongga secara alami mengurangi massa keseluruhan rantai. Untuk pengoperasian konveyor yang lama, penghematan berat ini berarti berkurangnya ketegangan motor dan biaya listrik yang lebih rendah, sehingga menjadikan pengoperasian Anda lebih berkelanjutan dan menguntungkan.

Presisi Manufaktur & Keunggulan Material

'Presisi Tinggi' pada nama produk kami didukung oleh protokol manufaktur ketat yang memprioritaskan EEAT (Experience, Expertise, Authoritativeness, dan Trustworthiness). Kami memahami bahwa dalam rantai pin berongga, setiap milimeter toleransi penting.

Bahan Baku Bersertifikat: Kami mengambil baja karbon 40Mn premium dan baja tahan karat 304/316L. Setiap batch diuji kemurnian kimianya dan struktur butirannya untuk memastikannya memenuhi mandat 'Nol-Kegagalan' kami sebelum produksi dimulai.
Teknologi Seamless yang Ditarik Dingin: Pin berongga kami dibuat menggunakan proses penarikan dingin yang memastikan lubang internal yang sangat mulus. Hal ini penting karena adanya gerinda atau ketidakteraturan internal dapat menghambat kelancaran penyisipan batang silang atau menyebabkan kegagalan pin dini.
Advanced Shot-Peening: Semua pelat penghubung menjalani shot-peening berkecepatan tinggi untuk menimbulkan tekanan permukaan tekan. Hal ini secara signifikan meningkatkan umur kelelahan rantai, memastikan rantai dapat bertahan jutaan siklus tanpa patah akibat tekanan.
Perlakuan Panas Isotermal: Kami menggunakan tungku dengan atmosfer terkendali untuk memastikan kekerasan yang seragam. Hal ini mencegah “kerapuhan” yang sering ditemukan pada rantai yang cepat padam, sehingga menghasilkan produk yang cukup keras untuk menahan keausan dan cukup kuat untuk menahan patah.

Integrasi Lampiran & Aplikasi Lintas Batang

Nilai sebenarnya dari rantai pin berongga ditemukan pada cara ia berinteraksi dengan seluruh sistem Anda. Ini dirancang untuk menjadi 'kerangka' di mana Anda membangun aplikasi kustom Anda.

Konveyor Batang Silang: Sempurna untuk oven roti atau terowongan pengeringan di mana sabuk atau baki jaring ditopang oleh batang yang melewati rantai.
Pengindeksan Spacer Bar: Ideal untuk jalur pengemasan di mana barang harus disimpan pada jarak tetap; cukup geser batang pengatur jarak melalui pin berlubang untuk menjaga keselarasan sempurna.
Pemasangan Perlengkapan: Gunakan pin sebagai alas untuk jig yang dibentuk khusus atau pembawa komponen elektronik khusus yang memerlukan orientasi tepat.
Kemudahan Perbaikan: Karena attachment tidak terpaku, Anda dapat mengganti satu batang silang atau perlengkapan dalam hitungan menit tanpa perlu memutus tautan utama chai

Pemeliharaan & Umur Panjang Operasional

Instrumen presisi memerlukan perawatan profesional. Untuk memastikan rantai pin berongga Anda bertahan selama bertahun-tahun dalam layanan berkelanjutan, kami merekomendasikan protokol pemeliharaan berikut:

Penetrasi Pelumasan Awal: Rantai kami telah dilumasi sebelumnya dengan oli industri dengan tingkat kelengketan tinggi. Untuk aplikasi food grade, kami menawarkan pelumas film kering khusus bersertifikasi H1 yang mencegah tepung atau debu menyumbat pin berongga.
Akurasi Penyelarasan: Pastikan sproket Anda sejajar dalam toleransi 0,5 derajat. Rantai pin berongga sangat sensitif terhadap gaya 'puntir' jika sproket tidak sejajar.
Pemantauan Pemanjangan: Periksa secara berkala apakah rantai 'regangan' Setelah rantai mencapai perpanjangan 2,0%, rantai tersebut harus diganti untuk mencegah kerusakan pada gigi sproket dan untuk menjaga ketepatan pengindeksan attachment Anda.
Membersihkan Lubang: Jika beroperasi di lingkungan yang kotor, tiup bagian tengah pin yang berongga secara berkala dengan udara bertekanan untuk mencegah penumpukan serpihan yang dapat menyita batang silang Anda.

Mengapa Memilih Kami?

Bermitra dengan kami berarti mendapatkan akses terhadap warisan keunggulan teknik. Kami tidak hanya sekedar rantai pasokan; kami menyediakan landasan mekanis untuk kesuksesan Anda.

Konsultasi Teknik: Tidak yakin apakah rantai pin berongga dapat menangani muatan spesifik Anda? Tim teknis kami dapat melakukan 'Perhitungan Umur Muatan' untuk Anda, memastikan Anda memilih ukuran yang tepat untuk kebutuhan siklus Anda.
Kustomisasi Tanpa Batas: Kami dapat menyediakan diameter internal khusus ($d_1$) untuk pin berongga jika batang silang Anda yang ada memerlukan pemasangan non-standar.
Rekam Jejak yang Terbukti: Jaringan kami saat ini menggerakkan jalur perakitan berkecepatan tinggi di industri otomotif, farmasi, dan pengolahan makanan secara global.
Inventaris Respons Cepat: Kami menyimpan stok besar ukuran standar 08BHP hingga 16BHP dan 40HP hingga 80HP, memungkinkan pengiriman segera untuk meminimalkan waktu henti Anda selama siklus pemeliharaan.

Spesifikasi Teknis & Tabel Parameter

屏幕截图 01-08-2024 150620

RANTAI TIDAK.	Melempar	semak Diameter	Lebar di bawah pelat bagian dalam	pin diameter		Panjang pin		Bagian Dalam Pelat Kedalaman	pelat Ketebalan	ulimate tarik Kekuatan	rata-rata tarik Kekuatan	Berat Del meter
Nomor Cadena.	pas	Diameter casquillo	ancho Interior	Diametro pasador		bujur Pasador		Tempat lain	Ancho Placa	Resi. rotura	Resi. media daya tarik	Peso untuk metro
	P	d maks	tapi menit	d maks	menit	L maks	Lc maks	jam 2 maks	t/T maks	Q mnt	Q.	Q
	mm	mm	mm	mm	mm	mm	mm	mm	mm	kN/LB	buku	kg/m
08BHPF	12.700	8.51	7.75	6.55	4.50	16.4	17.6	11.80	1.6/1.3	11.1/2523	12.1	0.56
08BHPF5	12.700	8.51	7.75	6.30	4.50	16.8	18.0	12.00	1.60	9.6/2182	10.6	0.62
10BHPF3	15.875	10.16	9.65	7.02	5.13	19.5	20.5	14.70	1.70	10.0/2272	11.5	0.86
10BHPF4	15.875	10.16	9.50	7.20	5.00	19.8	213	14.00	2.03/1.6	12.5/2840	14.0	0.82
12BHPF2	19.050	12.07	11.68	8.09	6.00	227	23.9	16.10	1.85	14.0/3180	16.0	0.82
12BHPF3	19.050	12.07	11.70	8.22	5.75	23.6	24.9	16.20	2.42/1.85	16.0/3636	18.0	1.14
16BHPF3	25.400	15.88	17.02	11.50	8.20	35.3	37.0	23.20	4.0/3.1	49.0/11136	25.2	2.26
16BHPF4	25.400	11.70	13.50	8.00	4.30	28.9	30.2	21.30	3.00	30.0/6818	33.0	1.81
40HP	12.700	7.95	7.85	5.63	4.00	16.5	17.6	12.00	1.50	11.0/2500	12.2	0.54
08BHPF7	12.700	8.51	9.20	6.55	4.10	17.8	19.0	11.80	1.60	11.1/2523	12.1	0.64
08BHP	12.700	8.51	7.75	6.55	4.50	16.4	17.6	11.80	1.30	11.1/2523	12.1	0.52
50HP	15.875	10.16	9.40	7.03	5.13	20.7	219	15.09	2.03	20.0/4545	22.6	0.91
50HPF4	15.875	10.16	8.80	7.03	5.13	19.9	211	15.09	2.03	18.0/4180	19.2	0.89
50HP-HP	15.875	10.16	9.40	7.03	5.13	22.6	23.7	15.09	2.42	20.0/4545	22.6	1.02
60HP	19.050	11.91	12.70	8.31	6.00	25.8	26.8	18.00	2.42	24.0/5455	26.9	1.29
60HPF1	19.050	11.91	12.70	8.31	5.01	25.5	26.8	18.00	2.42	28.0/6364	30.9	1.37
80HP	25.400	15.88	15.75	11.40	8.05	32.5	33.8	24.00	3.25	50.0/11364	52.0	2.26
80HPF1	25.400	11.70	13.50	7.80	4.00	27.0	28.4	21.50	2.42	27.44/6236	29.3	1.50
80HPF2	25.400	15.88	15.75	11.40	8.40	32.5	33.8	24.00	3.25	45.0/10227	48.0	2.23
80H-HP	25.400	15.88	15.75	11.40	8.05	35.7	37.0	24.00	4.00	50.0/11364	52.0	2.63
80HPF3	25.400	15.88	15.88	11.40	7.96	324	33.8	23.24	3.25	50.0/11364	52.0	2.26
80HPF4	25.400	11.70	13.50	7.80	4.10	29.0	30.5	21.50	3.00	40.9/9091	43.2	1.77
HB41.75F5	41.750	17.11	19.90	14.11	10.30	39.0	40.4	25.26	4.00	49.0/11136	53.9	2.11
A2080HP	50.800	15.83	15.75	11.40	8.05	32.4	33.8	24.00	3.25	42.3/9615	46.1	1.60

屏幕截图 01-08-2024 150633

TIDAK.	Melempar	diameter semak	Lebar antara pelat bagian dalam	pin diameter		Panjang pin		Inne Pelat Kedalaman	pelat Ketebalan	tertinggi tarik Kekuatan	rata-rata tarik Kekuatan	Berat per meter
Nomor Cadena	pas	Diametro casquillo	ancho Interior	Diametro pasador		bujur Pasador		Tempat lain	Ancho Placa	Resi. rotura	Resi. media daya tarik	Peso untuk metro
	P	d1 maks	b1 mnt	d2 maks	d3 menit	L maks	Lc maks	jam 2 maks	T maks	Q mnt	8	Q
	mm	mm	mm	mm	mm	mm	mm	mm	mm	KN/LB	buku	kg/m
C2040HP	25.400	7.95	7.85	5.63	4.00	16.5	17.6	12.00	1.50	11.0/2500	12.6	0.46
C2040HPF1	25.400	7.95	7.85	5.63	M4	16.5	17.6	12.00	1.50	9.0/2045	9.9	0.44
C2050HP	31.750	10.16	9.40	7.22	5.12	20.5	21.8	15.00	2.03	20.4/4636	22.8	0.76
C2060HP	38.100	11.91	12.70	8.31	6.00	25.8	26.8	17.00	2.42	24.0/5455	27.1	1.02
HP40F1	40.000	18.00	22.00	12.00	8.00	47.5	48.2	35.00	5.00	57.0/13049	63.8	5.38
HP40F2	40.000	18.00	22.00	12.00	8.20	47.5	48.2	35.00	5.00	57.0/13049	63.0	5.37
C2080HP	50.800	15.88	15.75	11.40	8.05	32.5	33.8	24.00	3.25	50.0/11364	52.0	1.81
HP50F1	50.000	26.00	14.50	20.00	14.70	35.3	36.2	40.00	3.10	30.0/6818	33.6	3.98
C40HP	12.700	7.95	7.85	5.63	4.00	16.5	17.6	12.00	1.50	110/2500	12.2	0.64
C50HP	15.875	10.16	9.40	7.03	5.13	20.7	21.9	15.09	2.03	20.0/4545	22.6	1.05
C60HP	19.050	11.91	12.70	8.31	6.00	25.8	26.8	18.00	2.42	24.0/5455	26.9	1.52
C80HP	25.400	15.88	15.75	11.40	8.05	32.5	33.8	24.00	3.25	50.0/11364	52.0	263
C08EHP	12.700	8.51	7.75	6.55	4.50	16.4	17.6	11.80	1.6/1.3	11.0/2500	11.5	0.62
HP125	12.500	8.51	8.20	6.65	4.50	16.4	17.6	11.60	1.5/1.3	8.0/1819	8.8	0.61
HP50F7	50.000	18.00	15.00	14.00	10.20	36.0	37.5	26.00	4.00	40/9091	43.2	2.56
HP50F10	50.000	18.00	22.00	12.10	8.30	39.5	40.6	30.00	3.00	45/10227	48.0	2.73
HB55	55.000	18.00	22.00	14.00	10.00	43.4	44.5	30.00	4.00	50/11364	52.0	3.31
HB55F1	55.000	24.00	24.00	17.00	12.00	52.0	53.5	40.00	5.00	90/20455	100.0	6.34
HB38.1F8	38.100	10.16	9.65	7.10	5.40	20.4		16.00	2.03	13/2954	14.3	0.67
C2060H-HP	38.100	11.91	12.70	6.00	8.31	29.2	30.2	17.00	3.25	24/5455	27.1	1.29

屏幕截图 01-08-2024 150658

RANTAI TIDAK.	Melempar	Roller Darneter	Lebar antara pelat bagian dalam	pin diameter		Panjang pin		Bagian Dalam Flate Kedalaman	pelat Ketebalan	tertinggi tarik Kekuatan	aretage tarik Kekuatan	Berat per meter	Jenis
Nomor Cadena	pas	Diameter casquillo	Ancho intenor	Diametro pasador		bujur Pasador		Tempat lain	Ancho Placa	Resi. rotura	Resi. media daya tarik	Peso untuk metro	Tip
	P	d1 maks	b1 mnt	d2 maks	d3 menit	L maks	Lc maks	jam 2 maks	t/T maks	Q mnt	Q	Q
	mm	mm	mm	mm	mm	mm	mm	mm	mm	kN/LB	buku	kg/m
10BHB	15.875	10.16	9.65	5.94	4.04	19.30	20.60	14.70	1.70	17.00/3864	20.80	0.86	A
12BHP	19.050	12.07	11.68	6.50	4.00	21.60	22.80	15.90	1.85	23.60/5364	25.90	1.09	A
60HB	19.050	11.91	12.70	7.00	5.01	25.50	26.60	18.00	2.42	20.00/4545	22.40	1.35	A
16BHBF1	25.400	15.88	12.70	9.53	7.05	30.80	32.20	23.00	4.15/3.1	40.00/9091	45.00	2.28	A
HB25.4	25.400	20.00	8.00	8.00	5.20	19.50	20.50	17.00	2.03	25.00/5680	28.00	1.30	A
HP35	35.000	20.00	16.00	13.35	10.20	30.40	31.60	26.30	2.50	23.52/5345	26.40	2.02	A
HB35	35.000	20.00	16.00	14.00	10.20	32.00	33.50	38.10	3.00	40.00/9091	45.00	2.39	A
HB38.1	38.100	20.00	8.00	8.00	5.30	19.60	20.70	17.30	2.03	28.00/5682	28.80	0.98	B
HB38.1F1	38.100	20.00	18.00	10.50	5.10	39.00	40.30	22.00	4.00	60.00/13636	64.30	2.59	B
HB38.1F3	38.100	25.40	12.70	12.00	8.30	27.00	28.60	38.10	2.50	25.00/5682	28.80	1.51	B
HB38.1F4	38.100	20.00	12.70	8.00	5.20	26.00	27.20	17.00	2.42	24.00/5455	26.90	1.48	B
HP40F4	40.000	26.00	10.00	11.40	8.20	26.50	28.00	24.00	3.00	50.00/11364	56.70	2.20	B
HP41.75F1	41.750	17.10	20.20	11.11	8.20	35.70	39.00	21.65	3.10	26.50/6022	29.20	1.60	A
HP41.75F2	41.750	17.10	20.20	11.11	8.20	35.70	41.00	25.26	3.10	49.00/11136	54.80	2.04	A
HP41.75F3	41.750	17.00	20.50	11.00	8.30	36.00	39.50	21.40	3.00	27.00/6136	28.00	1.62	A
HP50F2	50.000	31.00	15.00	13.20	10.20	36.50	38.00	25.00	4.00	40.00/9091	43.20	3.40	B
HB50.8	50.800	30.00	10.50	11.40	8.20	27.40	28.60	26.00	3.10	50.00/11364	53.60	2.56	B

屏幕截图 01-08-2024 150646

RANTAI TIDAK.	Melempar	rol Diameter	Lebar antara pelat bagian dalam	pin diameter		Panjang pin		Bagian Dalam Flate Kedalaman	pelat Ketebalan	tertinggi tonil Kekuatan	rata-rata tonsie Kekuatan	Berat per meter	berbohong
Nomor Cadena	pas	Diameter rodillo	ancho Interior	Diametro pasador		bujur Pasador		Tempat lain	Ancho Placa	Resi. rotura	Resi. media daya tarik	Peso untuk metro	Tipo
	P	d1 maks	tapi menit	d2 maks	d3 menit	L maks	Lc maks	jam 2 maks	t/T maks	Q mnt	Qo	Q
	mm	mm	mm	mm	mm	mm	mm	mm	mm	kN/LB	buku	kg/m
HB50.8F4	50.80	30.00	10.50	13.6	8.20	27.40	28.90	26.0	3.10	42.00/9545	48.20	2.28	B
HB63	63.00	30.00	10.00	11.4	8.10	26.70	28.10	26.5	3.10	50.00/11364	53.60	2.07	B
HB63F1	63.00	40.00	10.00	11.4	8.10	26.70	28.10	26.5	3.10	50.00/11364	53.60	227	B
HB63F2	63.00	40.00	20.00	11.4	8.10	36.70	38.10	26.5	3.10	50.00/11364	53.60	3.20	B
HB63F3	63.00	40.00	15.00	11.4	8.20	35.60	37.00	26.5	4.00	35.00/7955	38.50	3.90	B
HB63F4	63.00	30.00	20.00	11.4	8.10	36.70	38.10	26.5	3.10	50.00/11364	53.60	2.97	B
HB63F6	63.00	30.00	10.00	11.7	8.20	26.70	28.10	26.5	3.10	50.00/11364	56.70	2.08	B
HB63F7	63.00	40.00	18.00	14.0	10.20	38.00	39.50	28.0	4.00	50.00/11364	56.70	4.26	B
HB63F8	63.00	30.00	20.00	11.7	8.10	36.50	38.00	26.5	3.10	50.00/11364	56.70	2.91	B
HB100	100.00	30.00	10.50	11.4	8.20	27.40	28.60	26.0	3.10	50.00/11364	53.60	1.56	B
12AHEF2	19.05	11.91	12.70	7.0	5.10	26.50	27.60	18.0	2.42	20/4545	22.40	1.39	A
12BHPF6SLR	19.05	12.07	11.68	6.5	4.04	22.30	23.50	15.9	1.85	23.6/5364	25.96	1.12	A
HP38.1F9	38.10	22.20	12.70	11.0	8.15	26.50	27.50	18.0	2.50	22/5000	24.40	1.46	B
HDC16500HP	50.00	30.00	10.50	11.4	8.20	27.40	28.60	26.0	3.10	50.00/11364	53.60	2.23	B
HB50F4	50.00	30.00	10.00	16.0	8.00	26.60	30.00	25.4	3.00	60/13635	67.20	2.03	B
HB50.8F14	50.80	30.00	10.00	16.0	8.00	26.60	30.00	25.4	3.00	60/13635	67.20	201	B
HB100F8	100.00	30.00	10.00	16.0	8.00	26.60	30.00	25.4	3.00	60/13635	67.20	1.37	B

屏幕截图 01-08-2024 150747

RANTAI TIDAK.	Melempar	rol Diameter	Lebar antara pelat bagian dalam	pin diameter		Panjang pin		Bagian Dalam Pelat Kedalaman	pelat Ketebalan	ulimate tarik Kekuatan	rata-rata tarik Kekuatan	Berat per meter
Nomor Cadena	pas	Diameter rodillo	ancho Interior	Diametro pasador		bujur Pasador		Tempat lain	Ancho Placa	Resi. rotura	Resi. media daya tarik	Peso untuk metro
	P	di maks	b1 mnt	dz maks	ds mnt	L maks	Lc maks	jam 2 maks	VT maks	Q mnt	Q	Q
	mm	mm	mm	mm	mm	mm	mm	mm	mm	KN/LB	buku	kg/m
C2042HP	25.40	15.88	7.85	5.63	4.00	16.5	17.6	12.00	1.50	11.0/2500	12.6	0.78
C2052HP	31.75	19.05	9.53	7.22	5.12	20.5	21.8	15.00	2.03	20.4/4636	22.8	1.25
C2062HP	38.10	22.23	12.70	8.31	6.00	25.8	26.8	17.00	2.42	24.0/5455	27.1	1.72
C2082HP	50.80	28.58	15.75	11.40	8.05	32.4	33.8	24.00	3.25	50.0/11364	52.0	2.82
C2042H-HP	25.40	15.88	7.85	5.63	4.00	18.8	19.9	12.00	2.03	11.0/2500	13.2	0.95
C2052HPF1	31.75	19.05	9.40	7.03	5.12	20.0	21.5	15.30	1.85	15.0/3409	17.3	1.21
C2052HPF3	31.75	19.05	9.53	7.02	5.13	20.1	21.6	15.09	2.03	19.6/4455	21.6	1.20
C2050H-HP	31.75	19.05	9.53	7.22	5.12	22.1	23.4	15.00	2.42	20.4/4545	23.5	1.44
C2062H-HP	38.10	22.23	12.70	8.31	6.00	29.2	30.2	17.00	3.25	24.0/5455	27.6	1.99
C2082H-HP	50.80	28.58	15.75	11.40	8.05	35.7	37.0	24.00	4.00	50.0/11364	56.5	3.34
HP40	40.00	22.00	8.75	9.00	6.00	23.0	24.2	18.00	2.50	27.0/4545	28.0	1.49
HB40F1	40.00	22.00	9.00	9.00	6.00	23.0	24.5	18.00	2.50	20.0/4546	22.0	1.58
HB414	41.40	25.40	15.00	13.80	10.50	35.5	37.0	32.00	4.00	45.0/10227	48.0	4.20
HPS0	50.00	31.00	14.50	13.20	10.40	31.1	325	25.00	3.10	30.0/6818	34.2	3.29
HP50F4	50.00	31.00	15.00	13.20	10.20	36.5	38.0	25.00	4.00	40.0/9091	44.8	3.73
HB50	50.00	31.00	15.00	14.00	10.20	36.0	37.5	25.00	4.00	40.0/9091	43.2	3.98
HB50.8F8	50.80	32.00	20.00	19.10	12.40	44.6	46.4	40.00	5.0/4.0	100.0/22727	108.0	6.75
C1655HP	50.80	30.00	10.50	13.00	8.20	27.4	28.9	26.00	3.10	42.0/9545	48.2	2.72
HP50.8	50.80	26.00	15.88	20.00	14.30	41.0	42.2	38.10	4.80	100.0/22727	108.0	5.32
HB50.8F9	50.80	35.00	12.00	15.50	10.20	36.0	37.3	30.00	5.00	70.0/15909	77.0	4.92
63HPF1	63.00	40.00	15.00	16.00	12.10	35.0	36.2	28.50	4.00	50.0/11364	56.7	4.20
HDC4202HP	50.80	31.80	15.00	14.00	10.10	36.3	39.0	26.00	3.80	42.0/9545	51.6	3.75
HDC4203HP	76.20	31.80	15.00	14.00	10.10	36.3	39.0	26.00	3.80	42.0/9545	47.1	3.01

屏幕截图 01-08-2024 150725

RANTAI TIDAK.	Melempar	rol Diameter	Lebar antara pelat bagian dalam	pin diameter		Panjang pin		Bagian Dalam Pelat Kedalaman	pelat Ketebalan	tarik yang luar biasa Kekuatan	rata-rata tarik Kekuatan	Berat per meter
Nomor Cadena	pas	Diameter rcdillo	ancho Interior	Diametro pasador		bujur Pasador		Tempat lain	Ancho Placa	Resi. rotura	Resis media traksi	Pes0 untuk metro
	P	d1 maks	tapi menit	d2 maks	d3 menit	L maks	Lc maks	jam 2 maks	t/T maks	Q mnt	QB	Q
	mm	mm	mm	mm	mm	mm	mm	mm	mm	kN/LB	buku	kg/m
HDC42035HP	88.9	31.80	15.00	14.00	10.1	36.3	39.0	26.0	3.8	42.0/9545	51.1	2.79
HDC4204HP	101.6	31.80	15.00	14.00	10.1	36.3	39.0	26.0	3.8	42.0/9545	51.6	2.63
HDC8403HP	76.2	47.60	19.00	19.05	13.6	43.8	46.3	39.0	5.1/3.8	84.3/19159	130.3	6.81
HDC8404HP	101.6	47.60	19.00	19.05	13.6	43.8	46.3	39.0	5.1/3.8	84.3/19159	130.3	5.78
HDC8406HP	152.4	47.60	19.00	19.05	13.6	43.8	46.3	39.0	5.1/3.8	84.0/19091	130.3	5.18
HB38.1F2	38.1	25.40	12.70	9.50	6.6	26.6	28.0	19.1	23	20.0/4545	22.4	2.07
HB50.8F3	50.8	30.00	16.00	14.00	9.0	36.4	37.5	25.5	3.1	420/9545	47.0	3.20
HB75	75.0	40.00	22.00	18.00	12.2	42.0	44.0	35.0	4.0	60.0/13636	72.0	5.57
HB76.2	76.2	31.75	15.50	12.70	9.5	35.5	37.0	26.0	4.0	420/9545	49.2	3.25
HE76.2F2	76.2	47.60	20.00	24.00	18.5	44.5	46.1	40.0	5.0/4.0	79.0/17953	92.5	6.77
HB80	80.0	50.00	20.00	24.00	18.5	44.5	46.1	40.0	5.0/4.0	79.0/17953	92.5	6.81
HP100	100.0	45.00	22.00	16.00	12.0	46.0	47.5	35.0	5.0	75.0/17044	90.0	6.20
HP100F1	100.0	45.00	22.00	18.00	12.0	47.2	48.5	35.0	5.0	75.0/17044	90.0	6.15

屏幕截图 01-08-2024 150735

RANTAI TIDAK.

Melempar

rol
Diameter

Lebar
antara
pelat bagian dalam

Sematkan
dlameter

Panjang pin

pelat
Kedalaman

pelat
Ketebalan

tertinggi
tarik
Kekuatan

rata-rata
tarik
Kekuatan

Berat
per
meter

Nomor Cadena

pas

Diametro
rodillo

ancho
Interior

Diametro
pasador

bujur
Pasador

Tempat
lain

Ancho
Placa

Resi.
peran

Resi.
media
daya tarik

Peso
untuk
metro

d1
maks

dua
menit

dz
maks

d3
menit

L
maks

Lc
maks

jam 2
maks

t/T
maks

Q
mnt

KN/LB

buku

kg/m

HB50.8F1

50.8

38.1

15.7

15.5

10.3

35.2

36.7

27.2

4.00

55.46/51650

58.8

4.97

屏幕截图 01-08-2024 150725

RANTAI TIDAK.	Melempar	rol Diameter	Lebar antara pelat bagian dalam	pin diameter		Panjang pin		Bagian Dalam Pelat Kedalaman	pelat Ketebalan	Ullimale tefisle Kekuatan	rata-rata tersile Kekuatan	Berat per meter
Nomor Cadena	pas	Diameter rodillo	ancho Interior	Diametro pasador		bujur Pasador		Tempat lain	Tempat lain	Ancho Placa	Resi. media daya tarik	Semangat untuk metro
	P	d1 maks	b1 mnt	d maks	d3 menit	L maks	Lc maks	jam 2 maks	t/T maks	Q mnt	Q	Q
	mm	mm	mm	mm	mm	mm	mm	mm	mm	kN/LB	buku	kg/m
HP101.6F1	101.60	47.60	19.00	19.00	13.20	46.2	48.0	40.0	5.0/4.0	53.0/12045	58.20	6.09
HP101.6F2	101.60	66.70	25.40	26.90	20.10	592	60.7	51.0	7.1/5.1	150.0/34088	160.00	14.23
HP152	152.40	66.70	25.40	26.90	19.56	57.2	59.5	50.8	7.1/5.1	94.0/21362	107.80	9.90
HP152.4F1	152.40	47.60	19.00	19.00	13.20	46.2	48.0	40.0	5.0/4.0	54.0/12270	59.50	5.00
C2102HP	63.50	39.67	18.90	13.60	9.50	403	42.0	30.0	4.00	60.0/13636	72.00	5.13
C2062H-HPF3	38.10	22.23	12.70	8.31	6.00	25.8	26.8	17.0	2.42	24.0/5455	27.10	1.72
HP130	130.00	40.00	21.00	18.10	12.10	41.3	42.5	35.0	3.80	80.0/18183	89.60	4.21
HB50.8F12	50.80	28.58	16.00	14.00	9.00	36.4	37.5	25.5	3.50	42.0/9545	47.00	3.26
HB25.4F2	25.40	15.89	17.26	9.00	6.35	31.3	32.5	20.0	2.50	20.0/4545	22.40	1.97
HB50.8F11	50.80	38.10	16.00	13.80	9.70	37.2	39.5	25.4	3.90	57.0/12953	63.84	5.01
HB63F11	63.00	40.00	20.00	20.00	18.00	42.5	43.5	42.0	4.00	46.0/10454	50.60	5.83
HB65	65.00	45.00	20.00	25.00	18.00	38.0	40.0	40.0	3.00	46.0/10454	50.60	4.49
HB63.5F1	63.50	32.00	15.00	16.00	12.20	32.0	33.0	25.0	3.00	20.4/4636	22.80	2.69
HB63F12	63.00	30.00	10.00	11.40	8.10	26.7	28.1	26.5	3.10	50.0/11364	56.50	2.39
HB100F10	100.00	45.00	33.00	18.00	12.10	48.5	49.7	35.0	5.00	75.0/17046	84.70	6.05
HB100F11	100.00	40.00	20.60	16.00	12.50	42.1	43.4	35.0	4.00	75.0/17046	84.70	4.58
HB38.1F6-R	38.10	25.40	15.20	14.00	10.20	34.5	36.5	27.0	3.70	45.0/10228	49.50	3.20
HB25.4F4	25.40	20.00	11.00	12.00	8.35	27.0	28.4	24.0	3.00	32.0/7273	35.80	2.48
HB100F9	100.00	45.00	32.80	18.00	12.40	49.0	49.0	35.0	5.00	75.0/17046	84.70	6.14
HB100F7	100.00	30.00	15.00	16.00	12.30	36.5	37.8	35.0	4.00	75.0/17046	84.70	3.49
HB100F3	100.00	30.00	24.00	1595	10.30	46.0	47.3	35.0	4.00	75.0/17046	84.70	4.04
HB50.42	50.42	37.30	15.00	14.00	10.20	36.0	37.5	26.2	4.00	40.0/9090	44.80	4.46

屏幕截图 01-08-2024 150758

RANTAI TIDAK.	Melempar	rol Diameter	Lebar antara pelat dalam	pin diameter		Panjang pin		Bagian Dalam Pelat Kedalaman	pelat Ketebalan	tertinggi tersle Kekuatan	rata-rata tersile Kekuatan	Berat per metel	Jenis
Nomor Cadena	pas	Diameter rodillo	Ancho intenor	Diametro pasador		bujur Pasador		Tempat lain	Ancho Placa	Resi rotura	Resi media Traksi	Peso untuk metro	Tipo
	P	d1 maks	b1 mnt	6 maks	d3 menit	L maks	lc maks	jam 2 maks	t/T maks	Q mnt	Q®	Q
	mm	mm	mm	mm	mm	mm	mm	mm	mm	KN/LB	buku	kg/m
08BHPF2	12.700	8.51	13.20	6.65	5.20	18.0	19.2	11.8	1.6/1.3	10.0/2273	11.4	0.50	A
08BHPF3	12.700	8.51	13.40	6.65	4.00	19.0	20.2	11.8	1.70	14.0/3182	16.8	0.69	A
HB12.7	12.700	8.51	13.40	6.65	4.10	19.0	20.2	11.8	1.70	14.0/3182	16.8	0.69	A
08EHPF8	12.700	8.51	11.30	6.30	4.50	16.7	18.5	11.8	1.60	11.0/2500	12.1	0.80	A
40HPF1-D3	12.700	8.51	11.60	6.35	4.36	20.6	20.6	12.0	1.50	11.0/2500	12.1	0.77	A
10BHPF1	15.875	10.16	13.41	7.03	5.00	19.2	20.2	14.0	1.85	17.0/3864	20.6	0.83	A
10BHPF2	15.875	10.16	10.40	7.03	5.00	17.0	18.0	14.0	1.85	15.0/3409	17.3	0.74	A
12BHPF1	19.050	12.07	16.00	8.03	5.40	22.7	23.9	15.8	1.85	25.0/5682	28.8	1.09	A
16BHPF1	25.400	15.88	25.58	11.50	8.10	36.5	37.6	21.0	4.15/3.1	45.0/10227	52.2	2.21	A
50HPF1	15.875	10.16	13.60	7.03	5.13	20.7	21.9	14.4	2.03	18.0/4091	21.6	0.92	A
60HPF2	19.050	11.91	11.23	5.63	4.05	16.5	17.6	10.4	1.50	10.0/2273	10.8	0.62	A
C12BHPF9	19.050	12.07	15.80	8.03	5.00	22.4	23.9	16.1	1.85	25.0/5682	28.8	1.26	B
12BHPF9	19.050	12.07	15.80	8.03	5.00	22.4	23.9	16.1	1.58	25.0/5682	28.8	1.18	A
60HPF3	19.050	11.91	17.20	8.40	6.10	24.7	26.0	18.0	2.03	20.0/4546	24.0	1.54	A
63HP	63.000	40.00	23.50	16.00	12.00	35.3	38.3	28.6	4.00	65.0/14773	71.5	4.14	B
63HPF2	63.000	40.00	25.80	14.00	8.08	39.1	41.1	20.0	5.00	50.0/11364	65.7	4.17	B
63HPF4	63.000	40.00	23.50	16.00	12.30	34.7	37.7	28.6	4.00	44.0/10000	57.2	4.13	B
63HPF6	63.000	40.00	28.94	16.00	10.30	41.8	43.4	28.6	4.00	44.0/10000	572	5.18	B
63HPF11	63.000	40.00	23.50	16.00	12.20	34.7	37.7	28.6	4.00	65.0/147333	71.5	4.25	B
63HPF12	63.000	40.00	23.50	16.00	12.20	34.7	37.7	28.0	4.00	44.0/10000	57.2	4.02	B
C2122HPF1	76.200	47.60	29.00	17.81	12.70	43.3	44.7	38.1	4.80	53.3/12123	59.2	7.05	B

FAQ: Pertanyaan yang Sering Diajukan

T: Apakah rantai pin berongga memiliki kekuatan tarik yang sama dengan rantai pin padat?

J: Tidak, rantai pin berongga biasanya memiliki kekuatan tarik sekitar 15% hingga 20% lebih rendah dibandingkan rantai pin padat dengan ukuran yang sama. Namun, untuk aplikasi konveyor yang mengutamakan fleksibilitas dan pemasangan attachment, rasio kekuatan terhadap berat seringkali lebih unggul.

T: Dapatkah saya menggunakan rantai pin berongga dalam oven bersuhu tinggi?

J: Ya, kami menawarkan seri 'Panas Tinggi' khusus yang terbuat dari baja paduan yang dapat menahan suhu hingga 250°C (480°F). Untuk suhu yang lebih tinggi lagi, seri baja tahan karat kami direkomendasikan.

T: Apakah sproket khusus diperlukan untuk rantai pin berongga?

J: Tidak, rantai pin berongga kami dirancang untuk dijalankan pada sproket ANSI atau ISO standar, asalkan diameter pitch dan roller cocok. Hal ini membuat peningkatan sistem Anda saat ini menjadi sederhana dan hemat biaya.

T: Apakah mungkin untuk mendapatkan rantai dalam versi 'melumasi sendiri'?

J: Ya, kami dapat memproduksi rantai pin berongga dengan bushing sinter yang diresapi oli (seri Bebas Pelumas), yang ideal untuk aplikasi di mana pelumasan eksternal dapat mengkontaminasi produk, seperti pada pembuatan kertas atau tekstil.

Apakah Anda ingin saya membuat bagan perbandingan yang menunjukkan perbedaan kinerja antara rantai pin berongga baja karbon dan baja tahan karat untuk lingkungan spesifik Anda?

Sebelumnya:

Berikutnya:

RANTAI PIN BERONGGA Rantai Baja Tahan Karat Rantai Pin Berongga Pitch Pendek Rantai Industri Rantai Rol Baja Karbon Rantai Rol Rantai rantai konveyor
