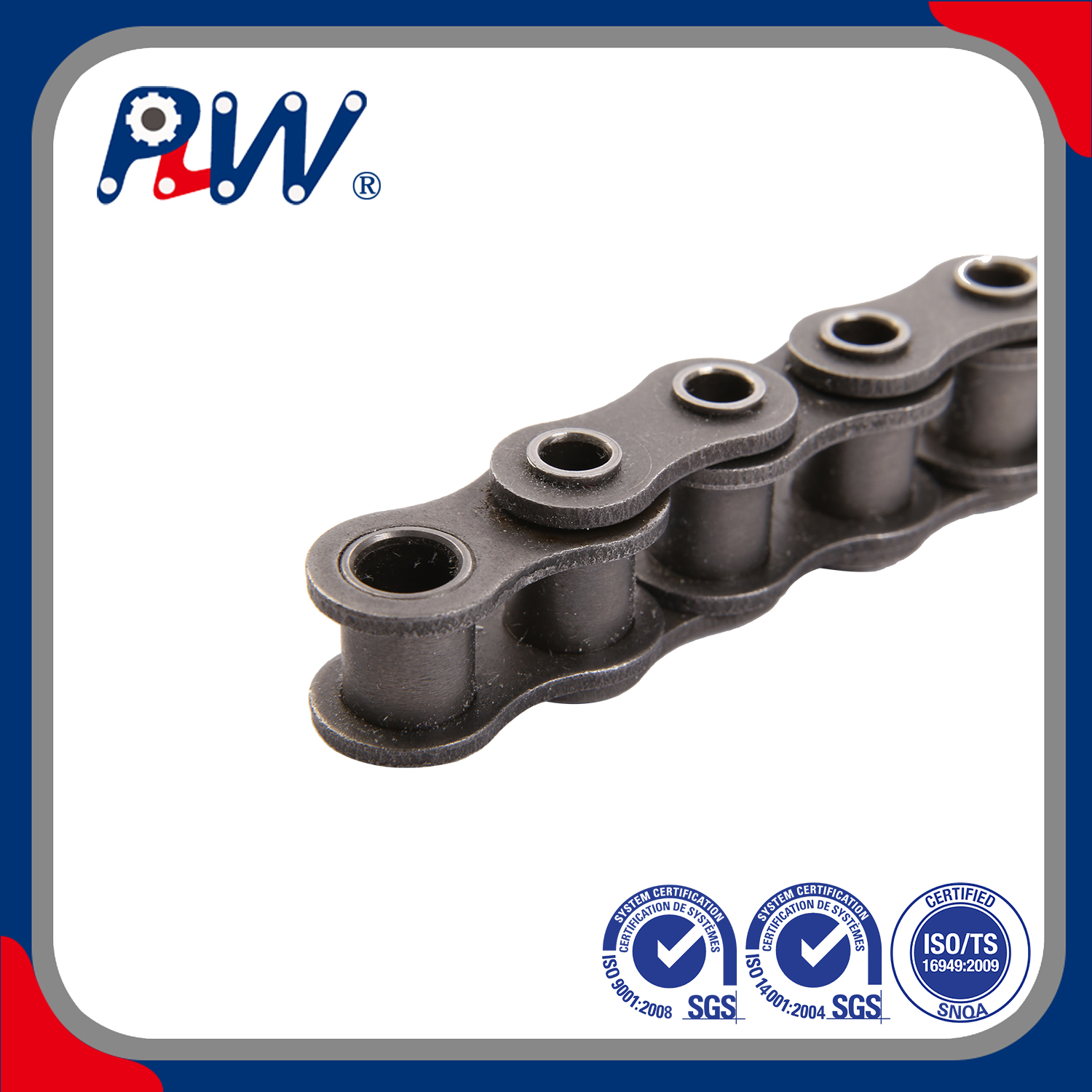

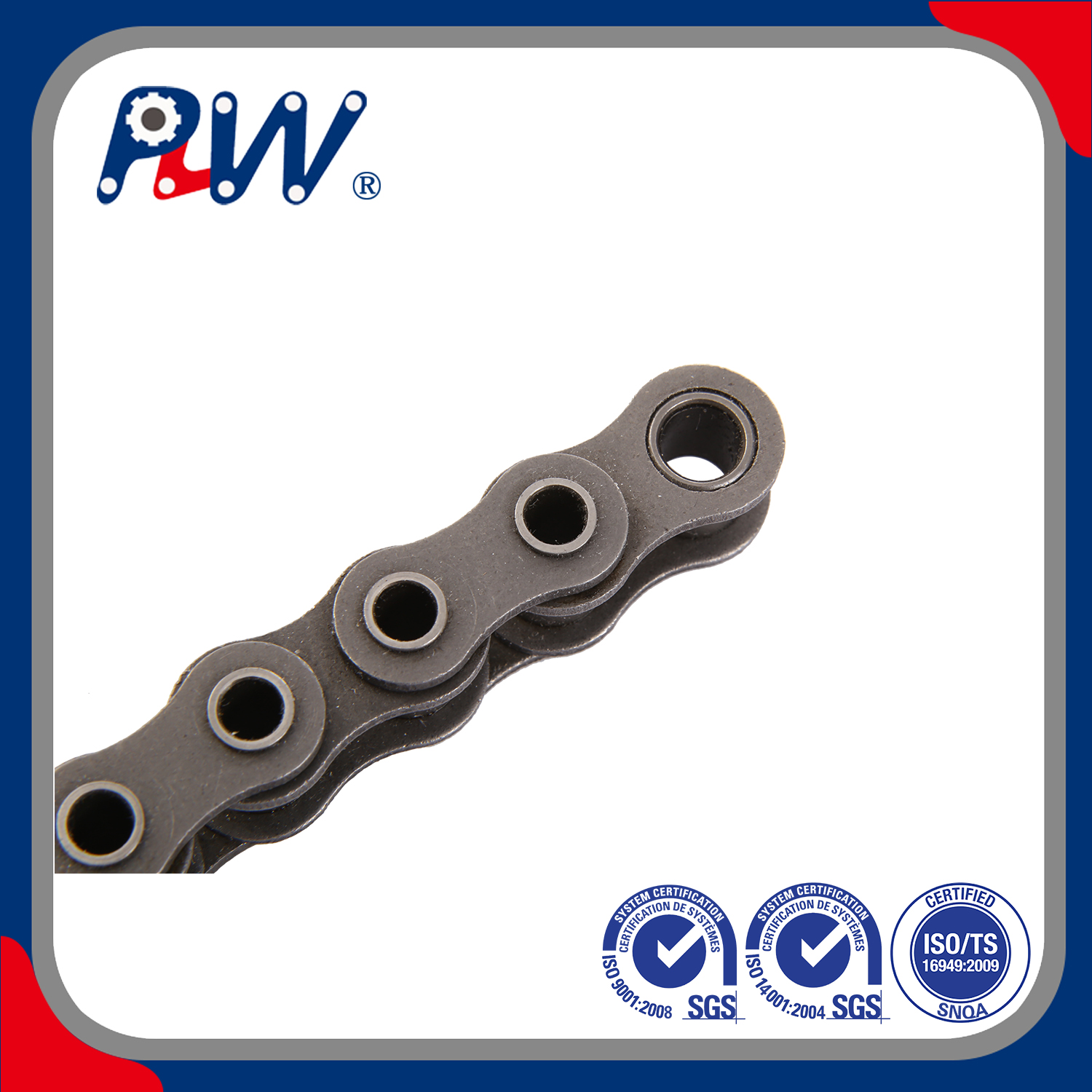

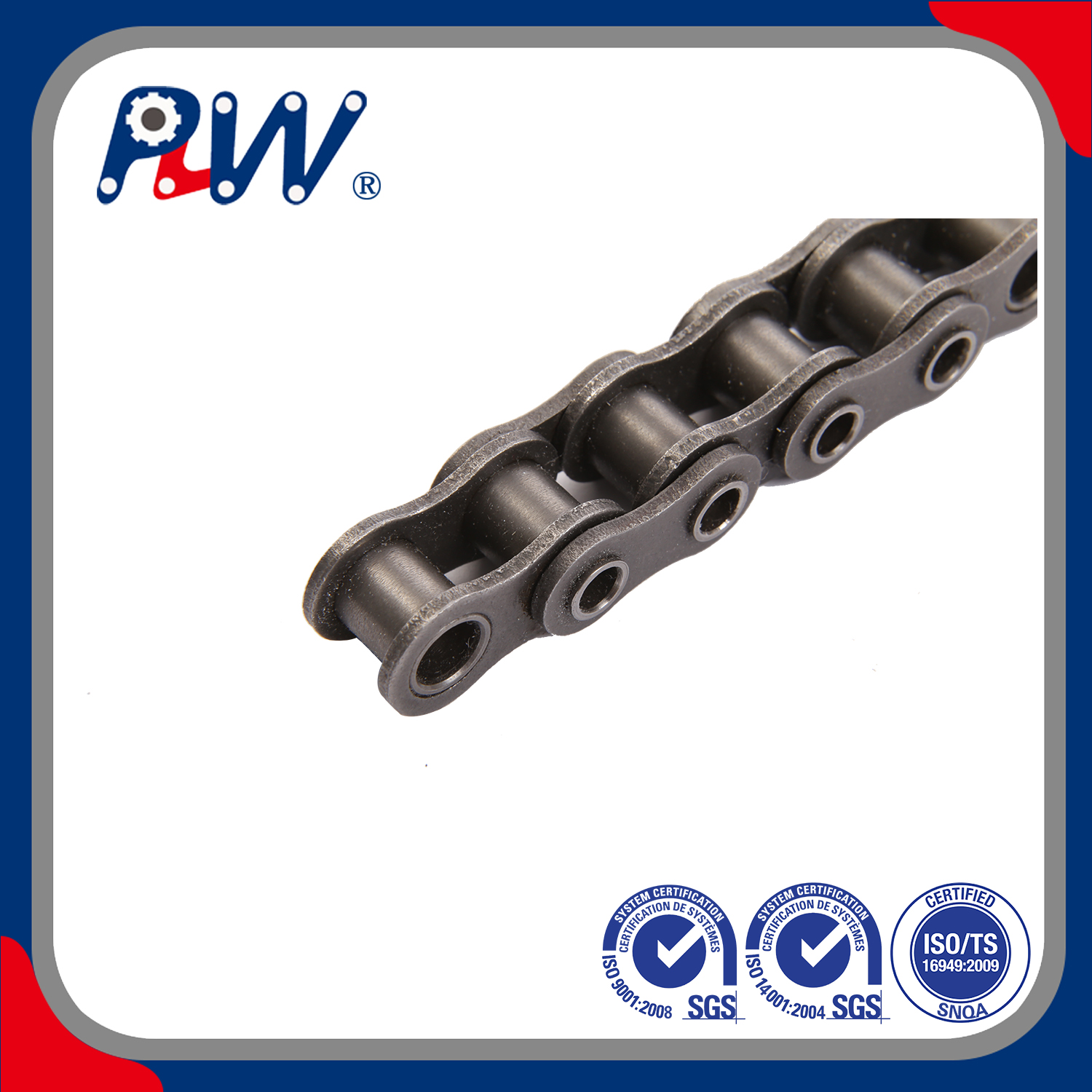

زنجیر پین توخالی با دقت بالا برای ماشین آلات صنعتی

با زنجیره پین توخالی با دقت بالا، سفارشی سازی بی حد و حصر را برای خطوط تولید خود باز کنید . این زنجیره که به طور خاص برای ماشین آلات صنعتی مدرن طراحی شده است، دارای معماری پین توخالی منحصر به فردی است که به شما امکان می دهد میله های متقاطع یا اتصالات را در هر پیوندی بدون شکستن زنجیره وارد کنید و نوار نقاله خود را به یک ابزار بسیار سازگار تبدیل کنید.

انعطاف پذیری نهایی اتصال: میله ها، پین ها یا وسایل سفارشی را از طریق مراکز توخالی با جداسازی زنجیره صفر وارد کنید.
تحمل دقیق زمین: برای نمایه سازی با سرعت بالا و حرکت هماهنگ در سیستم های خودکار بهینه شده است.
درجه مواد برتر: موجود در فولاد کربنی با استحکام بالا و فولاد ضد زنگ مقاوم در برابر خوردگی برای محیط های مختلف.
طراحی کارآمد تعمیر و نگهداری: غلتک های بدون درز و بوش های دقیق اصطکاک را کاهش می دهند، مصرف انرژی و صدا را کاهش می دهند.

مدل:
08BHPF
برند:
PLW یا ساخته شده به سفارش
کد:
7315119000
مواد:
فولاد کربن
بسته حمل و نقل:
کیسه پلاستیکی + جعبه کارتن + جعبه تخته سه لا
علامت تجاری:
PLW
مبدا:
چین
استاندارد یا غیر استاندارد:
استاندارد
نوع:
زنجیر پین توخالی

در دسترس بودن:

مقدار:



پرس و جو کنید به سبد اضافه کنید

توضیحات محصول

توضیحات محصول

در دنیای پر سرعت تولید صنعتی، توانایی چرخش و انطباق، تفاوت بین رهبری بازار و عقب ماندن است. زنجیره پین توخالی با دقت بالا ، 'چاقوی ارتش سوئیس' مهندسی برای انتقال نیرو است. یک سیستم نوار نقاله را تصور کنید که در آن می توانید ضمائم حمل خود را در چند ثانیه به جای چند ساعت تغییر مکان دهید. این زنجیر یک تجربه لمسی با کیفیت خالص صنعتی را ارائه می دهد - سطح آن یک فولاد صاف و ساتن است که در لمس سرد است و نور یک طبقه کارخانه را به خوبی منعکس می کند. هنگامی که در حرکت است، با دقت ریتمیک و آرام عمل می کند که نشان دهنده یک سیستم مکانیکی کاملاً متعادل است.

دوران مبارزه با زنجیرهای سنگین و ثابت که راه حل های خلاقانه شما را محدود می کند، گذشته است. چه در حال راه اندازی یک خط مونتاژ الکترونیکی ظریف باشید یا یک اجاق پخت با حرارت بالا، زنجیر پین توخالی ما مانند یک گسترش طبیعی برای ماشین آلات شما به نظر می رسد. این آزادی طراحی حامل های سینی سفارشی یا میله های فاصله دهنده را فراهم می کند که بدون زحمت در پین های توخالی می لغزند و به دلیل دقت بسیار زیاد تولید ما در جای خود قرار می گیرند. با انتخاب این زنجیره، شما فقط یک جزء را خریداری نمی کنید. شما بر روی چابکی کل فرآیند تولید خود سرمایه گذاری می کنید، و اطمینان می دهید که امکانات شما بی صدا، فوق العاده کارآمد و آماده برای هر سفارش سفارشی است که سر راه شما قرار می گیرد.

ویژگی ها و نکات برجسته محصول

زنجیره‌های پین توخالی ما توسط چهار ستون مهندسی تعریف شده‌اند که تضمین می‌کنند در محیط‌های با دقت بالا از جایگزین‌های استاندارد بهتر عمل می‌کنند:

تطبیق پذیری پیوست یکپارچه: مرکز توخالی پین ویژگی ستاره است. این به عنوان یک نقطه نصب جهانی عمل می کند و امکان نصب سریع میله های متقاطع یا اتصالات جانبی را فراهم می کند. این امر نیاز به 'پیوندهای پیوست' تخصصی (مانند A1 یا K1) را از بین می برد و هزینه و پیچیدگی طراحی نوار نقاله شما را به میزان قابل توجهی کاهش می دهد.
هندسه داخلی با تحمل بالا: ما از سنگ زنی پیشرفته بدون مرکز برای پین ها و سوراخ های دقیق تراش شده برای بوشینگ ها استفاده می کنیم. این تضمین می کند که پین توخالی یکپارچگی ساختاری خود را حتی تحت بارهای کششی بالا حفظ می کند و از 'مسطح شدن' یا اعوجاج رایج در زنجیره های توخالی با کیفیت پایین جلوگیری می کند.
تعادل بار پویا: علیرغم طراحی توخالی، زنجیرهای ما با استفاده از یک فرآیند کربناتیدینگ خاص عملیات حرارتی می‌شوند که به پین‌ها پوسته بیرونی سخت و مقاوم در برابر سایش و یک هسته انعطاف‌پذیر می‌دهد. این به زنجیر اجازه می‌دهد تا بارهای شوک ناشی از شروع و توقف مکرر را بدون ترک خوردن جذب کند.
کاهش وزن سیستم: طراحی پین توخالی به طور طبیعی جرم کلی زنجیره را کاهش می دهد. برای کارکرد طولانی نوار نقاله، این صرفه جویی در وزن مستقیماً به کاهش کرنش موتور و کاهش هزینه برق منجر می شود و عملکرد شما را پایدارتر و سودآورتر می کند.

دقت تولید و برتری مواد

'دقت بالا' در نام محصول ما توسط یک پروتکل ساخت دقیق پشتیبانی می شود که EEAT (تجربه، تخصص، اقتدار، و اعتماد) را در اولویت قرار می دهد. ما می دانیم که در یک زنجیره پین توخالی، هر میلی متر تحمل مهم است.

مواد خام تایید شده: ما فولاد کربنی با کیفیت 40Mn و فولاد ضد زنگ 304/316L را تهیه می کنیم. هر دسته ای از نظر خلوص شیمیایی و ساختار دانه آزمایش می شود تا اطمینان حاصل شود که قبل از شروع تولید، دستور 'صفر-شکست' ما را برآورده می کند.
فناوری بدون درز سرد: پین‌های توخالی ما با استفاده از فرآیند کشیدن سرد ایجاد می‌شوند که حفره داخلی کاملاً صاف را تضمین می‌کند. این بسیار مهم است زیرا هر گونه سوراخ یا بی نظمی داخلی می تواند از وارد شدن صاف میله های متقاطع جلوگیری کند یا باعث خرابی زودرس پین شود.
شات پینینگ پیشرفته: تمام صفحات پیوندی تحت شات پینینگ با سرعت بالا قرار می گیرند تا تنش های سطحی فشاری ایجاد کنند. این به طور قابل توجهی عمر خستگی زنجیره را افزایش می دهد و تضمین می کند که می تواند میلیون ها چرخه را بدون شکستگی استرس تحمل کند.
عملیات حرارتی همدما: برای اطمینان از سختی یکنواخت از یک کوره اتمسفر کنترل شده استفاده می کنیم. این امر از 'شکنندگی' که اغلب در زنجیرهایی که به سرعت خاموش می شوند، جلوگیری می کند، در نتیجه محصولی به اندازه کافی سخت است که در برابر سایش مقاومت کند و به اندازه کافی سخت است که در برابر کوبیدن مقاومت کند.

یکپارچه سازی پیوست و برنامه های کاربردی Cross-Rod

ارزش واقعی یک زنجیره پین توخالی در نحوه تعامل آن با بقیه سیستم شما است. این برنامه به گونه ای طراحی شده است که 'اسکلت' باشد که برنامه سفارشی خود را روی آن می سازید.

نوار نقاله های متقاطع: مناسب برای اجاق های نانوایی یا تونل های خشک کردنی که در آن تسمه های مشبک یا سینی ها توسط میله هایی که از حلقه های زنجیره ای عبور می کنند پشتیبانی می شوند.
Spacer Bar Indexing: ایده آل برای خطوط بسته بندی که در آن اقلام باید در یک فاصله ثابت نگهداری شوند. به سادگی یک میله فاصله ساز را از طریق پین توخالی بلغزانید تا تراز کامل را حفظ کنید.
نصب فیکسچر: از پین‌ها به‌عنوان پایه‌ای برای جگ‌های قالب‌گیری شده سفارشی یا حامل‌های قطعات الکترونیکی تخصصی که نیاز به جهت‌گیری دقیق دارند، استفاده کنید.
سهولت تعمیر: از آنجایی که ضمیمه ها پرچ نمی شوند، می توانید بدون نیاز به شکستن پیوند اصلی چای، یک میله متقاطع یا فیکسچر را در عرض چند دقیقه تعویض کنید.

نگهداری و طول عمر عملیاتی

یک ابزار دقیق نیاز به مراقبت حرفه ای دارد. برای اطمینان از دوام زنجیره پین توخالی شما برای سالها سرویس مداوم، پروتکل های نگهداری زیر را توصیه می کنیم:

نفوذ اولیه روغن کاری: زنجیرهای ما از قبل با روغن صنعتی با چسبندگی بالا روانکاری می شوند. برای کاربردهای غذایی، ما روان‌کننده لایه خشک دارای گواهی H1 را ارائه می‌کنیم که از مسدود شدن پین‌های توخالی توسط آرد یا گرد و غبار جلوگیری می‌کند.
دقت تراز: اطمینان حاصل کنید که چرخ دنده های شما در یک تلرانس 0.5 درجه قرار دارند. زنجیرهای پین توخالی به ویژه به نیروهای 'پیچش' حساس هستند، اگر چرخ دنده ها ناهمتراز باشند.
نظارت بر کشیدگی: به طور منظم زنجیره را بررسی کنید 'کشش'. هنگامی که زنجیر به 2.0٪ کشیدگی رسید، باید برای جلوگیری از آسیب به دندان‌های چرخ‌دنده و برای حفظ دقت نمایه‌سازی پیوست‌تان، آن را تعویض کنید.
تمیز کردن سوراخ ها: اگر در یک محیط کثیف کار می کنید، به طور دوره ای مرکز پین های توخالی را با هوای فشرده خارج کنید تا از تجمع زباله هایی که می توانند میله های متقاطع شما را بگیرند، جلوگیری کنید.

چرا ما را انتخاب کنید؟

شراکت با ما به معنای دسترسی به میراث برتر مهندسی است. ما فقط زنجیره تامین نمی کنیم. ما پایه مکانیکی موفقیت شما را فراهم می کنیم.

مشاوره مهندسی: مطمئن نیستید که آیا یک زنجیره پین توخالی می تواند محموله خاص شما را تحمل کند؟ تیم فنی ما می‌تواند یک 'محاسبه طول عمر بار' را برای شما انجام دهد و اطمینان حاصل کند که اندازه مناسب را برای نیازهای چرخه خود انتخاب می‌کنید.
سفارشی‌سازی بدون مرز: اگر میله‌های متقاطع موجود شما به تناسب غیر استاندارد نیاز دارند، می‌توانیم قطرهای داخلی سفارشی ($d_1$) را برای پین‌های توخالی ارائه کنیم.
سابقه اثبات شده: زنجیره های ما در حال حاضر خطوط مونتاژ با سرعت بالا را در صنایع خودروسازی، داروسازی و فرآوری مواد غذایی در سراسر جهان تامین می کنند.
موجودی پاسخ سریع: ما انبار وسیعی از اندازه های استاندارد 08 تا 16 اسب بخار و 40 اسب بخار تا 80 اسب بخار را نگهداری می کنیم که امکان ارسال فوری را فراهم می کند تا زمان خرابی شما در طول دوره های تعمیر و نگهداری به حداقل برسد.

مشخصات فنی و جدول پارامترها

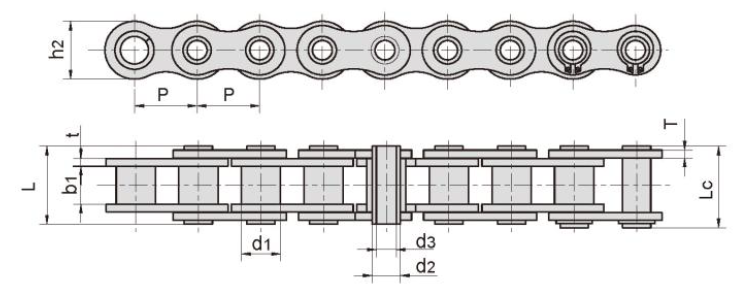

屏幕截图 01/08/2024 150620

زنجیر شماره	زمین	بوش قطر	عرض بین صفحات داخلی	پین قطر		طول پین		داخلی صفحه عمق	صفحه ضخامت	نهایی کششی استحکام	اوکراژ کششی استحکام	وزن دل متر
شماره کادنا	پاسو	قطر کاسکویو	آنچو داخلی	دیامتر پاسادور		طولی پاسادور		آلتورا پلاکاس	آنچو پلاکاس	مقاومت. روتورا	مقاومت. رسانه ای تراکشن	پزو پور مترو
	پ	d حداکثر	bt min	d حداکثر	د دقیقه	L حداکثر	ال سی حداکثر	h2 حداکثر	t/T حداکثر	س دقیقه	س.	q
	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	kN/LB	KN	کیلوگرم بر متر
08BHPF	12.700	8.51	7.75	6.55	4.50	16.4	17.6	11.80	1.6/1.3	11.1/2523	12.1	0.56
08BHPF5	12.700	8.51	7.75	6.30	4.50	16.8	18.0	12.00	1.60	9.6/2182	10.6	0.62
10BHPF3	15.875	10.16	9.65	7.02	5.13	19.5	20.5	14.70	1.70	10.0/2272	11.5	0.86
10BHPF4	15.875	10.16	9.50	7.20	5.00	19.8	213	14.00	2.03/1.6	12.5/2840	14.0	0.82
12BHPF2	19.050	12.07	11.68	8.09	6.00	227	23.9	16.10	1.85	14.0/3180	16.0	0.82
12BHPF3	19.050	12.07	11.70	8.22	5.75	23.6	24.9	16.20	2.42/1.85	16.0/3636	18.0	1.14
16BHPF3	25.400	15.88	17.02	11.50	8.20	35.3	37.0	23.20	4.0/3.1	49.0/11136	25.2	2.26
16BHPF4	25.400	11.70	13.50	8.00	4.30	28.9	30.2	21.30	3.00	30.0/6818	33.0	1.81
40 اسب بخار	12.700	7.95	7.85	5.63	4.00	16.5	17.6	12.00	1.50	11.0/2500	12.2	0.54
08BHPF7	12.700	8.51	9.20	6.55	4.10	17.8	19.0	11.80	1.60	11.1/2523	12.1	0.64
08 اسب بخار	12.700	8.51	7.75	6.55	4.50	16.4	17.6	11.80	1.30	11.1/2523	12.1	0.52
50 اسب بخار	15.875	10.16	9.40	7.03	5.13	20.7	219	15.09	2.03	20.0/4545	22.6	0.91
50HPF4	15.875	10.16	8.80	7.03	5.13	19.9	211	15.09	2.03	18.0/4180	19.2	0.89
50HP-HP	15.875	10.16	9.40	7.03	5.13	22.6	23.7	15.09	2.42	20.0/4545	22.6	1.02
60 اسب بخار	19.050	11.91	12.70	8.31	6.00	25.8	26.8	18.00	2.42	24.0/5455	26.9	1.29
60HPF1	19.050	11.91	12.70	8.31	5.01	25.5	26.8	18.00	2.42	28.0/6364	30.9	1.37
80 اسب بخار	25.400	15.88	15.75	11.40	8.05	32.5	33.8	24.00	3.25	50.0/11364	52.0	2.26
80HPF1	25.400	11.70	13.50	7.80	4.00	27.0	28.4	21.50	2.42	27.44/6236	29.3	1.50
80HPF2	25.400	15.88	15.75	11.40	8.40	32.5	33.8	24.00	3.25	45.0/10227	48.0	2.23
80H-HP	25.400	15.88	15.75	11.40	8.05	35.7	37.0	24.00	4.00	50.0/11364	52.0	2.63
80HPF3	25.400	15.88	15.88	11.40	7.96	324	33.8	23.24	3.25	50.0/11364	52.0	2.26
80HPF4	25.400	11.70	13.50	7.80	4.10	29.0	30.5	21.50	3.00	40.9/9091	43.2	1.77
HB41.75F5	41.750	17.11	19.90	14.11	10.30	39.0	40.4	25.26	4.00	49.0/11136	53.9	2.11
A2080HP	50.800	15.83	15.75	11.40	8.05	32.4	33.8	24.00	3.25	42.3/9615	46.1	1.60

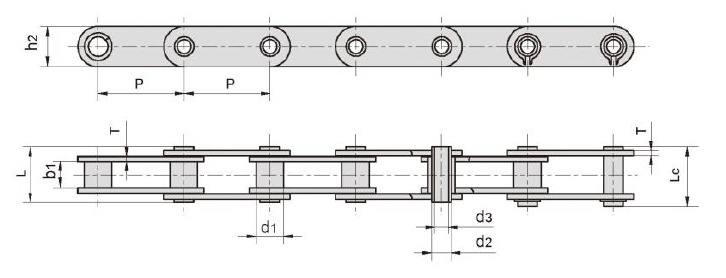

屏幕截图 01/08/2024 150633

شماره کانال	زمین	بوش قطر	عرض بین صفحات داخلی	پین قطر		طول پین		Inne صفحه عمق	صفحه ضخامت	بی نهایت کششی استحکام	متوسط کششی استحکام	وزن در هر متر
شماره کادنا	پاسو	قطر کاسکویو	آنچو داخلی	قطر پاسادور		طولی پاسادور		آلتورا پلاکاس	آنچو پلاکاس	مقاومت. روتورا	مقاومت. رسانه ای دنباله	پزو برای مترو
	پ	d1 حداکثر	b1 دقیقه	d2 حداکثر	d3 دقیقه	L حداکثر	ال سی حداکثر	h2 حداکثر	T max	س دقیقه	8	q
	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	KN/LB	KN	کیلوگرم بر متر
C2040HP	25.400	7.95	7.85	5.63	4.00	16.5	17.6	12.00	1.50	11.0/2500	12.6	0.46
C2040HPF1	25.400	7.95	7.85	5.63	M4	16.5	17.6	12.00	1.50	9.0/2045	9.9	0.44
C2050HP	31.750	10.16	9.40	7.22	5.12	20.5	21.8	15.00	2.03	20.4/4636	22.8	0.76
C2060HP	38.100	11.91	12.70	8.31	6.00	25.8	26.8	17.00	2.42	24.0/5455	27.1	1.02
HP40F1	40.000	18.00	22.00	12.00	8.00	47.5	48.2	35.00	5.00	57.0/13049	63.8	5.38
HP40F2	40.000	18.00	22.00	12.00	8.20	47.5	48.2	35.00	5.00	57.0/13049	63.0	5.37
C2080HP	50.800	15.88	15.75	11.40	8.05	32.5	33.8	24.00	3.25	50.0/11364	52.0	1.81
HP50F1	50.000	26.00	14.50	20.00	14.70	35.3	36.2	40.00	3.10	30.0/6818	33.6	3.98
C40HP	12.700	7.95	7.85	5.63	4.00	16.5	17.6	12.00	1.50	110/2500	12.2	0.64
C50HP	15.875	10.16	9.40	7.03	5.13	20.7	21.9	15.09	2.03	20.0/4545	22.6	1.05
C60HP	19.050	11.91	12.70	8.31	6.00	25.8	26.8	18.00	2.42	24.0/5455	26.9	1.52
C80HP	25.400	15.88	15.75	11.40	8.05	32.5	33.8	24.00	3.25	50.0/11364	52.0	263
C08EHP	12.700	8.51	7.75	6.55	4.50	16.4	17.6	11.80	1.6/1.3	11.0/2500	11.5	0.62
HP125	12.500	8.51	8.20	6.65	4.50	16.4	17.6	11.60	1.5/1.3	8.0/1819	8.8	0.61
HP50F7	50.000	18.00	15.00	14.00	10.20	36.0	37.5	26.00	4.00	40/9091	43.2	2.56
HP50F10	50.000	18.00	22.00	12.10	8.30	39.5	40.6	30.00	3.00	45/10227	48.0	2.73
HB55	55.000	18.00	22.00	14.00	10.00	43.4	44.5	30.00	4.00	50/11364	52.0	3.31
HB55F1	55.000	24.00	24.00	17.00	12.00	52.0	53.5	40.00	5.00	90/20455	100.0	6.34
HB38.1F8	38.100	10.16	9.65	7.10	5.40	20.4		16.00	2.03	13/2954	14.3	0.67
C2060H-HP	38.100	11.91	12.70	6.00	8.31	29.2	30.2	17.00	3.25	24/5455	27.1	1.29

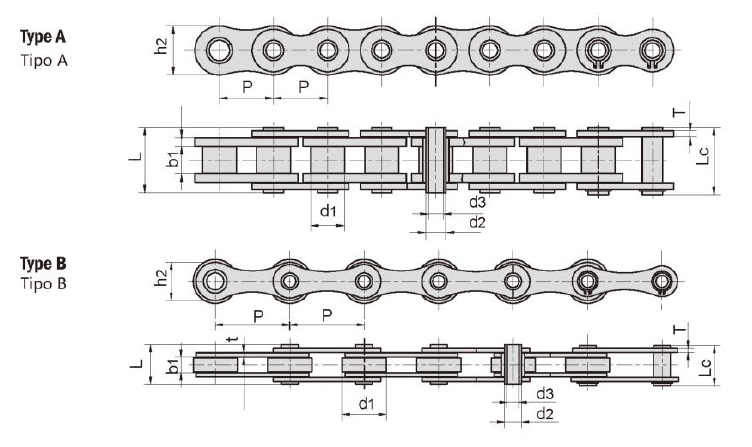

屏幕截图 01/08/2024 150658

زنجیر شماره	زمین	غلتک دارنتر	عرض بین صفحات داخلی	پین قطر		طول پین		داخلی تخت Dopth	صفحه ضخامت	نهایی کششی استحکام	آرتاژ کششی استحکام	وزن در هر متر	تایپ کنید
شماره کادنا	پاسو	قطر کاسکویو	آنچو اینتنور	دیامتر پاسادور		طولی پاسادور		آلتورا پلاکاس	آنچو پلاکاس	مقاومت. روتورا	مقاومت. رسانه ای تراکشن	پزو پور مترو	تیپا
	پ	d1 حداکثر	b1 دقیقه	d2 حداکثر	d3 دقیقه	L حداکثر	ال سی حداکثر	h2 حداکثر	t/T حداکثر	س دقیقه	س	q
	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	kN/LB	kN	کیلوگرم بر متر
10BHB	15.875	10.16	9.65	5.94	4.04	19.30	20.60	14.70	1.70	17.00/3864	20.80	0.86	الف
12 اسب بخار	19.050	12.07	11.68	6.50	4.00	21.60	22.80	15.90	1.85	23.60/5364	25.90	1.09	الف
60HB	19.050	11.91	12.70	7.00	5.01	25.50	26.60	18.00	2.42	20.00/4545	22.40	1.35	الف
16BHBF1	25.400	15.88	12.70	9.53	7.05	30.80	32.20	23.00	4.15/3.1	40.00/9091	45.00	2.28	الف
HB25.4	25.400	20.00	8.00	8.00	5.20	19.50	20.50	17.00	2.03	25.00/5680	28.00	1.30	الف
HP35	35.000	20.00	16.00	13.35	10.20	30.40	31.60	26.30	2.50	23.52/5345	26.40	2.02	الف
HB35	35.000	20.00	16.00	14.00	10.20	32.00	33.50	38.10	3.00	40.00/9091	45.00	2.39	الف
HB38.1	38.100	20.00	8.00	8.00	5.30	19.60	20.70	17.30	2.03	28.00/5682	28.80	0.98	ب
HB38.1F1	38.100	20.00	18.00	10.50	5.10	39.00	40.30	22.00	4.00	60.00/13636	64.30	2.59	ب
HB38.1F3	38.100	25.40	12.70	12.00	8.30	27.00	28.60	38.10	2.50	25.00/5682	28.80	1.51	ب
HB38.1F4	38.100	20.00	12.70	8.00	5.20	26.00	27.20	17.00	2.42	24.00/5455	26.90	1.48	ب
HP40F4	40.000	26.00	10.00	11.40	8.20	26.50	28.00	24.00	3.00	50.00/11364	56.70	2.20	ب
HP41.75F1	41.750	17.10	20.20	11.11	8.20	35.70	39.00	21.65	3.10	26.50/6022	29.20	1.60	الف
HP41.75F2	41.750	17.10	20.20	11.11	8.20	35.70	41.00	25.26	3.10	49.00/11136	54.80	2.04	الف
HP41.75F3	41.750	17.00	20.50	11.00	8.30	36.00	39.50	21.40	3.00	27.00/6136	28.00	1.62	الف
HP50F2	50.000	31.00	15.00	13.20	10.20	36.50	38.00	25.00	4.00	40.00/9091	43.20	3.40	ب
HB50.8	50.800	30.00	10.50	11.40	8.20	27.40	28.60	26.00	3.10	50.00/11364	53.60	2.56	ب

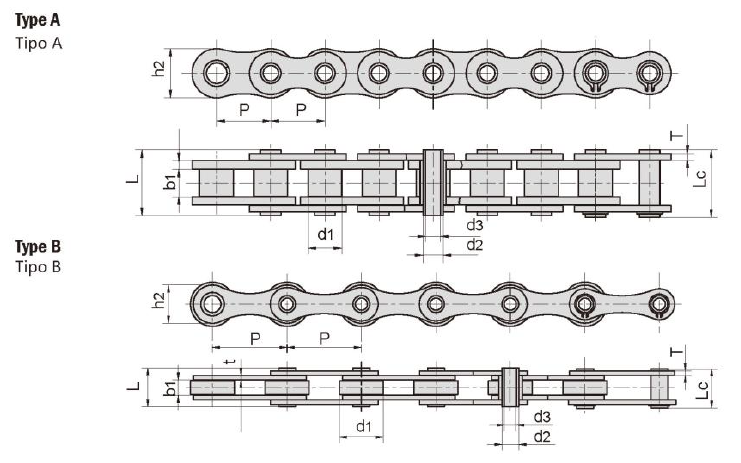

屏幕截图 01/08/2024 150646

زنجیر شماره	زمین	غلتک قطر	عرض بین صفحات داخلی	پین قطر		طول پین		داخلی تخت عمق	صفحه ضخامت	نهایی تونیل استحکام	متوسط تونسی قدرت	وزن در هر متر	lype
شماره کادنا	پاسو	Diametro Rodillo	آنچو داخلی	دیامتر پاسادور		طولی پاسادور		آلتورا پلاکاس	آنچو پلاکاس	مقاومت. روتورا	مقاومت. رسانه ای تراکشن	پزو پور مترو	تیپو
	پ	d1 حداکثر	bt min	d2 حداکثر	d3 دقیقه	L حداکثر	ال سی حداکثر	h2 حداکثر	t/T حداکثر	س دقیقه	Qo	q
	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	kN/LB	KN	کیلوگرم بر متر
HB50.8F4	50.80	30.00	10.50	13.6	8.20	27.40	28.90	26.0	3.10	42.00/9545	48.20	2.28	ب
HB63	63.00	30.00	10.00	11.4	8.10	26.70	28.10	26.5	3.10	50.00/11364	53.60	2.07	ب
HB63F1	63.00	40.00	10.00	11.4	8.10	26.70	28.10	26.5	3.10	50.00/11364	53.60	227	ب
HB63F2	63.00	40.00	20.00	11.4	8.10	36.70	38.10	26.5	3.10	50.00/11364	53.60	3.20	ب
HB63F3	63.00	40.00	15.00	11.4	8.20	35.60	37.00	26.5	4.00	35.00/7955	38.50	3.90	ب
HB63F4	63.00	30.00	20.00	11.4	8.10	36.70	38.10	26.5	3.10	50.00/11364	53.60	2.97	ب
HB63F6	63.00	30.00	10.00	11.7	8.20	26.70	28.10	26.5	3.10	50.00/11364	56.70	2.08	ب
HB63F7	63.00	40.00	18.00	14.0	10.20	38.00	39.50	28.0	4.00	50.00/11364	56.70	4.26	ب
HB63F8	63.00	30.00	20.00	11.7	8.10	36.50	38.00	26.5	3.10	50.00/11364	56.70	2.91	ب
HB100	100.00	30.00	10.50	11.4	8.20	27.40	28.60	26.0	3.10	50.00/11364	53.60	1.56	ب
12AHEF2	19.05	11.91	12.70	7.0	5.10	26.50	27.60	18.0	2.42	20/4545	22.40	1.39	الف
12BHPF6SLR	19.05	12.07	11.68	6.5	4.04	22.30	23.50	15.9	1.85	23.6/5364	25.96	1.12	الف
HP38.1F9	38.10	22.20	12.70	11.0	8.15	26.50	27.50	18.0	2.50	22/5000	24.40	1.46	ب
HDC16500HP	50.00	30.00	10.50	11.4	8.20	27.40	28.60	26.0	3.10	50.00/11364	53.60	2.23	ب
HB50F4	50.00	30.00	10.00	16.0	8.00	26.60	30.00	25.4	3.00	60/13635	67.20	2.03	ب
HB50.8F14	50.80	30.00	10.00	16.0	8.00	26.60	30.00	25.4	3.00	60/13635	67.20	201	ب
HB100F8	100.00	30.00	10.00	16.0	8.00	26.60	30.00	25.4	3.00	60/13635	67.20	1.37	ب

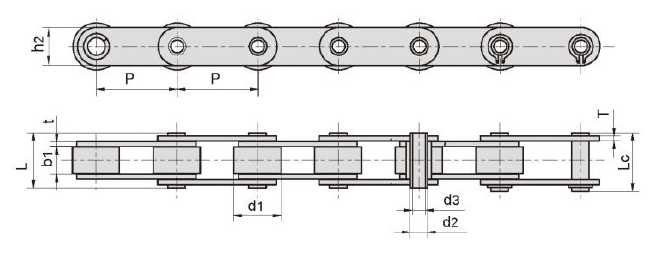

屏幕截图 01/08/2024 150747

زنجیر شماره	زمین	غلتک قطر	عرض بین صفحات داخلی	پین قطر		طول پین		داخلی صفحه عمق	صفحه ضخامت	نهایی کششی استحکام	کششی استحکام متوسط	وزن در هر متر
شماره کادنا	پاسو	Diametro Rodillo	آنچو داخلی	دیامتر پاسادور		طولی پاسادور		آلتورا پلاکاس	آنچو پلاکاس	مقاومت. روتورا	مقاومت. رسانه ای دنباله	پزو پور مترو
	پ	دی حداکثر	b1 دقیقه	dz حداکثر	دسی دقیقه	L حداکثر	ال سی حداکثر	h2 حداکثر	VT حداکثر	س دقیقه	س	q
	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	KN/LB	KN	کیلوگرم بر متر
C2042HP	25.40	15.88	7.85	5.63	4.00	16.5	17.6	12.00	1.50	11.0/2500	12.6	0.78
C2052HP	31.75	19.05	9.53	7.22	5.12	20.5	21.8	15.00	2.03	20.4/4636	22.8	1.25
C2062HP	38.10	22.23	12.70	8.31	6.00	25.8	26.8	17.00	2.42	24.0/5455	27.1	1.72
C2082HP	50.80	28.58	15.75	11.40	8.05	32.4	33.8	24.00	3.25	50.0/11364	52.0	2.82
C2042H-HP	25.40	15.88	7.85	5.63	4.00	18.8	19.9	12.00	2.03	11.0/2500	13.2	0.95
C2052HPF1	31.75	19.05	9.40	7.03	5.12	20.0	21.5	15.30	1.85	15.0/3409	17.3	1.21
C2052HPF3	31.75	19.05	9.53	7.02	5.13	20.1	21.6	15.09	2.03	19.6/4455	21.6	1.20
C2050H-HP	31.75	19.05	9.53	7.22	5.12	22.1	23.4	15.00	2.42	20.4/4545	23.5	1.44
C2062H-HP	38.10	22.23	12.70	8.31	6.00	29.2	30.2	17.00	3.25	24.0/5455	27.6	1.99
C2082H-HP	50.80	28.58	15.75	11.40	8.05	35.7	37.0	24.00	4.00	50.0/11364	56.5	3.34
HP40	40.00	22.00	8.75	9.00	6.00	23.0	24.2	18.00	2.50	27.0/4545	28.0	1.49
HB40F1	40.00	22.00	9.00	9.00	6.00	23.0	24.5	18.00	2.50	20.0/4546	22.0	1.58
HB414	41.40	25.40	15.00	13.80	10.50	35.5	37.0	32.00	4.00	45.0/10227	48.0	4.20
HPS0	50.00	31.00	14.50	13.20	10.40	31.1	325	25.00	3.10	30.0/6818	34.2	3.29
HP50F4	50.00	31.00	15.00	13.20	10.20	36.5	38.0	25.00	4.00	40.0/9091	44.8	3.73
HB50	50.00	31.00	15.00	14.00	10.20	36.0	37.5	25.00	4.00	40.0/9091	43.2	3.98
HB50.8F8	50.80	32.00	20.00	19.10	12.40	44.6	46.4	40.00	5.0/4.0	100.0/22727	108.0	6.75
C1655HP	50.80	30.00	10.50	13.00	8.20	27.4	28.9	26.00	3.10	42.0/9545	48.2	2.72
HP50.8	50.80	26.00	15.88	20.00	14.30	41.0	42.2	38.10	4.80	100.0/22727	108.0	5.32
HB50.8F9	50.80	35.00	12.00	15.50	10.20	36.0	37.3	30.00	5.00	70.0/15909	77.0	4.92
63HPF1	63.00	40.00	15.00	16.00	12.10	35.0	36.2	28.50	4.00	50.0/11364	56.7	4.20
HDC4202HP	50.80	31.80	15.00	14.00	10.10	36.3	39.0	26.00	3.80	42.0/9545	51.6	3.75
HDC4203HP	76.20	31.80	15.00	14.00	10.10	36.3	39.0	26.00	3.80	42.0/9545	47.1	3.01

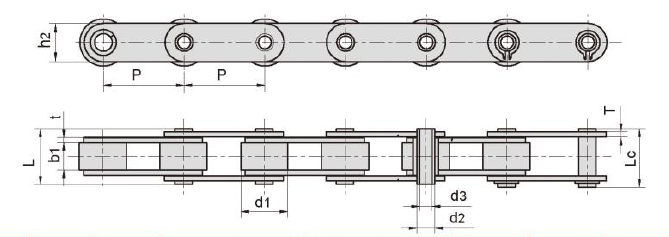

屏幕截图 01/08/2024 150725

زنجیر شماره	زمین	غلتک قطر	عرض بین بشقاب داخلی	پین قطر		طول پین		داخلی صفحه عمق	صفحه ضخامت	نهایی کششی استحکام	کششی متوسط استحکام	وزن در هر متر
شماره کادنا	پاسو	قطر rcdillo	آنچو داخلی	دیامتر پاسادور		طولی پاسادور		آلتورا پلاکاس	آنچو پلاکاس	مقاومت. روتورا	Resis media tracción	Pes0 در مترو
	پ	d1 حداکثر	bt min	d2 حداکثر	d3 دقیقه	L حداکثر	ال سی حداکثر	h2 حداکثر	t/T حداکثر	س دقیقه	QB	q
	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	kN/LB	kN	کیلوگرم بر متر
HDC42035HP	88.9	31.80	15.00	14.00	10.1	36.3	39.0	26.0	3.8	42.0/9545	51.1	2.79
HDC4204HP	101.6	31.80	15.00	14.00	10.1	36.3	39.0	26.0	3.8	42.0/9545	51.6	2.63
HDC8403HP	76.2	47.60	19.00	19.05	13.6	43.8	46.3	39.0	5.1/3.8	84.3/19159	130.3	6.81
HDC8404HP	101.6	47.60	19.00	19.05	13.6	43.8	46.3	39.0	5.1/3.8	84.3/19159	130.3	5.78
HDC8406HP	152.4	47.60	19.00	19.05	13.6	43.8	46.3	39.0	5.1/3.8	84.0/19091	130.3	5.18
HB38.1F2	38.1	25.40	12.70	9.50	6.6	26.6	28.0	19.1	23	20.0/4545	22.4	2.07
HB50.8F3	50.8	30.00	16.00	14.00	9.0	36.4	37.5	25.5	3.1	420/9545	47.0	3.20
HB75	75.0	40.00	22.00	18.00	12.2	42.0	44.0	35.0	4.0	60.0/13636	72.0	5.57
HB76.2	76.2	31.75	15.50	12.70	9.5	35.5	37.0	26.0	4.0	420/9545	49.2	3.25
HE76.2F2	76.2	47.60	20.00	24.00	18.5	44.5	46.1	40.0	5.0/4.0	79.0/17953	92.5	6.77
HB80	80.0	50.00	20.00	24.00	18.5	44.5	46.1	40.0	5.0/4.0	79.0/17953	92.5	6.81
HP100	100.0	45.00	22.00	16.00	12.0	46.0	47.5	35.0	5.0	75.0/17044	90.0	6.20
HP100F1	100.0	45.00	22.00	18.00	12.0	47.2	48.5	35.0	5.0	75.0/17044	90.0	6.15

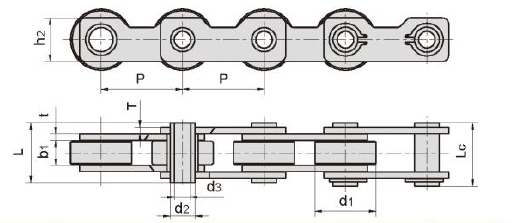

屏幕截图 01/08/2024 150735

زنجیر شماره

زمین

غلتک
قطر

عرض
بین
صفحات داخلی

پین
دلامتر

طول پین

صفحه
عمق

صفحه
ضخامت

نهایی
کششی
استحکام

متوسط
کششی
استحکام

وزن
در هر
متر

شماره کادنا

پاسو

Diámetro
Rodillo

آنچو
داخلی

قطر
پاسادور

طولی
پاسادور

آلتورا
پلاکاس

آنچو
پلاکاس

مقاومت.
رولورا

مقاومت.
رسانه ای
دنباله

پزو
پور
مترو

d1
حداکثر

دو
دقیقه

dz
حداکثر

d3
دقیقه

L
حداکثر

ال سی
حداکثر

h2
حداکثر

t/T
حداکثر

س
دقیقه

میلی متر

KN/LB

کیلوگرم بر متر

HB50.8F1

50.8

38.1

15.7

15.5

10.3

35.2

36.7

27.2

4.00

55.46/51650

58.8

4.97

屏幕截图 01/08/2024 150725

زنجیر شماره	زمین	غلتک قطر	عرض بین صفحات داخلی	پین قطر		طول پین		داخلی صفحه عمق	صفحه ضخامت	فوق العاده تفیسل استحکام	متوسط تراشی استحکام	وزن در هر متر
شماره کادنا	پاسو	Diametro Rodillo	آنچو داخلی	دیامتر پاسادور		طولی پاسادور		آلتورا پلاکاس	آلتورا پلاکاس	آنچو پلاکاس	مقاومت. رسانه ای دنباله	Pesp por مترو
	پ	d1 حداکثر	b1 دقیقه	d حداکثر	d3 دقیقه	L حداکثر	ال سی حداکثر	h2 حداکثر	t/T حداکثر	س دقیقه	س	q
	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	kN/LB	KN	کیلوگرم بر متر
HP101.6F1	101.60	47.60	19.00	19.00	13.20	46.2	48.0	40.0	5.0/4.0	53.0/12045	58.20	6.09
HP101.6F2	101.60	66.70	25.40	26.90	20.10	592	60.7	51.0	7.1/5.1	150.0/34088	160.00	14.23
HP152	152.40	66.70	25.40	26.90	19.56	57.2	59.5	50.8	7.1/5.1	94.0/21362	107.80	9.90
HP152.4F1	152.40	47.60	19.00	19.00	13.20	46.2	48.0	40.0	5.0/4.0	54.0/12270	59.50	5.00
C2102HP	63.50	39.67	18.90	13.60	9.50	403	42.0	30.0	4.00	60.0/13636	72.00	5.13
C2062H-HPF3	38.10	22.23	12.70	8.31	6.00	25.8	26.8	17.0	2.42	24.0/5455	27.10	1.72
HP130	130.00	40.00	21.00	18.10	12.10	41.3	42.5	35.0	3.80	80.0/18183	89.60	4.21
HB50.8F12	50.80	28.58	16.00	14.00	9.00	36.4	37.5	25.5	3.50	42.0/9545	47.00	3.26
HB25.4F2	25.40	15.89	17.26	9.00	6.35	31.3	32.5	20.0	2.50	20.0/4545	22.40	1.97
HB50.8F11	50.80	38.10	16.00	13.80	9.70	37.2	39.5	25.4	3.90	57.0/12953	63.84	5.01
HB63F11	63.00	40.00	20.00	20.00	18.00	42.5	43.5	42.0	4.00	46.0/10454	50.60	5.83
HB65	65.00	45.00	20.00	25.00	18.00	38.0	40.0	40.0	3.00	46.0/10454	50.60	4.49
HB63.5F1	63.50	32.00	15.00	16.00	12.20	32.0	33.0	25.0	3.00	20.4/4636	22.80	2.69
HB63F12	63.00	30.00	10.00	11.40	8.10	26.7	28.1	26.5	3.10	50.0/11364	56.50	2.39
HB100F10	100.00	45.00	33.00	18.00	12.10	48.5	49.7	35.0	5.00	75.0/17046	84.70	6.05
HB100F11	100.00	40.00	20.60	16.00	12.50	42.1	43.4	35.0	4.00	75.0/17046	84.70	4.58
HB38.1F6-R	38.10	25.40	15.20	14.00	10.20	34.5	36.5	27.0	3.70	45.0/10228	49.50	3.20
HB25.4F4	25.40	20.00	11.00	12.00	8.35	27.0	28.4	24.0	3.00	32.0/7273	35.80	2.48
HB100F9	100.00	45.00	32.80	18.00	12.40	49.0	49.0	35.0	5.00	75.0/17046	84.70	6.14
HB100F7	100.00	30.00	15.00	16.00	12.30	36.5	37.8	35.0	4.00	75.0/17046	84.70	3.49
HB100F3	100.00	30.00	24.00	1595	10.30	46.0	47.3	35.0	4.00	75.0/17046	84.70	4.04
HB50.42	50.42	37.30	15.00	14.00	10.20	36.0	37.5	26.2	4.00	40.0/9090	44.80	4.46

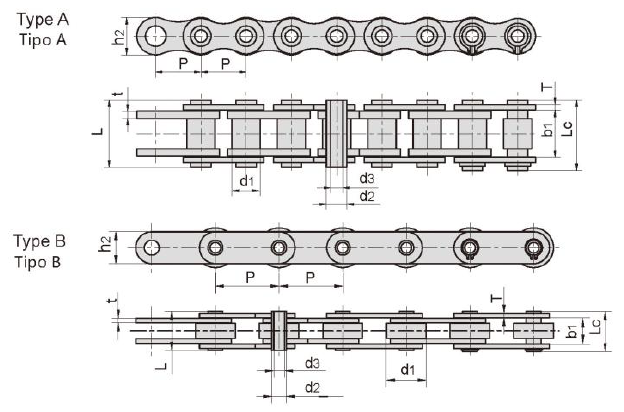

屏幕截图 01/08/2024 150758

زنجیر شماره	زمین	غلتک قطر	عرض بین دو صفحات داخلی	پین قطر		طول پین		داخلی صفحه عمق	صفحه ضخامت	نهایی تراشه استحکام	متوسط تراشی استحکام	وزن هر فلز	تایپ کنید
شماره کادنا	پاسو	Diametro Rodillo	آنچو اینتنور	قطر پاسادور		طولی پاسادور		آلتورا پلاکاس	آنچو پلاکاس	Resis rotura	Resis media traccion	پزو پور مترو	تیپو
	پ	d1 حداکثر	b1 دقیقه	6 حداکثر	d3 دقیقه	L حداکثر	lc حداکثر	h2 حداکثر	t/T حداکثر	س دقیقه	Q®	q
	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	KN/LB	KN	کیلوگرم بر متر
08BHPF2	12.700	8.51	13.20	6.65	5.20	18.0	19.2	11.8	1.6/1.3	10.0/2273	11.4	0.50	الف
08BHPF3	12.700	8.51	13.40	6.65	4.00	19.0	20.2	11.8	1.70	14.0/3182	16.8	0.69	الف
HB12.7	12.700	8.51	13.40	6.65	4.10	19.0	20.2	11.8	1.70	14.0/3182	16.8	0.69	الف
08EHPF8	12.700	8.51	11.30	6.30	4.50	16.7	18.5	11.8	1.60	11.0/2500	12.1	0.80	الف
40HPF1-D3	12.700	8.51	11.60	6.35	4.36	20.6	20.6	12.0	1.50	11.0/2500	12.1	0.77	الف
10BHPF1	15.875	10.16	13.41	7.03	5.00	19.2	20.2	14.0	1.85	17.0/3864	20.6	0.83	الف
10BHPF2	15.875	10.16	10.40	7.03	5.00	17.0	18.0	14.0	1.85	15.0/3409	17.3	0.74	الف
12BHPF1	19.050	12.07	16.00	8.03	5.40	22.7	23.9	15.8	1.85	25.0/5682	28.8	1.09	الف
16BHPF1	25.400	15.88	25.58	11.50	8.10	36.5	37.6	21.0	4.15/3.1	45.0/10227	52.2	2.21	الف
50HPF1	15.875	10.16	13.60	7.03	5.13	20.7	21.9	14.4	2.03	18.0/4091	21.6	0.92	الف
60HPF2	19.050	11.91	11.23	5.63	4.05	16.5	17.6	10.4	1.50	10.0/2273	10.8	0.62	الف
C12BHPF9	19.050	12.07	15.80	8.03	5.00	22.4	23.9	16.1	1.85	25.0/5682	28.8	1.26	ب
12BHPF9	19.050	12.07	15.80	8.03	5.00	22.4	23.9	16.1	1.58	25.0/5682	28.8	1.18	الف
60HPF3	19.050	11.91	17.20	8.40	6.10	24.7	26.0	18.0	2.03	20.0/4546	24.0	1.54	الف
63 اسب بخار	63.000	40.00	23.50	16.00	12.00	35.3	38.3	28.6	4.00	65.0/14773	71.5	4.14	ب
63HPF2	63.000	40.00	25.80	14.00	8.08	39.1	41.1	20.0	5.00	50.0/11364	65.7	4.17	ب
63HPF4	63.000	40.00	23.50	16.00	12.30	34.7	37.7	28.6	4.00	44.0/10000	57.2	4.13	ب
63HPF6	63.000	40.00	28.94	16.00	10.30	41.8	43.4	28.6	4.00	44.0/10000	572	5.18	ب
63HPF11	63.000	40.00	23.50	16.00	12.20	34.7	37.7	28.6	4.00	65.0/147333	71.5	4.25	ب
63HPF12	63.000	40.00	23.50	16.00	12.20	34.7	37.7	28.0	4.00	44.0/10000	57.2	4.02	ب
C2122HPF1	76.200	47.60	29.00	17.81	12.70	43.3	44.7	38.1	4.80	53.3/12123	59.2	7.05	ب

سؤالات متداول: سؤالات متداول

س: آیا یک زنجیره پین توخالی استحکام کششی یکسانی با یک زنجیره پین جامد دارد؟

پاسخ: خیر، یک زنجیره پین توخالی معمولاً حدود 15٪ تا 20٪ استحکام کششی کمتری نسبت به همتای پین جامد خود با همان اندازه دارد. با این حال، برای کاربردهای نوار نقاله که در آن انعطاف پذیری و نصب اتصال در اولویت هستند، نسبت مقاومت به وزن اغلب برتر است.

س: آیا می توانم از زنجیر پین توخالی شما در اجاق های با دمای بالا استفاده کنم؟

پاسخ: بله، ما یک سری تخصصی 'High-Heat' ساخته شده از فولادهای آلیاژی را ارائه می دهیم که می تواند دمای تا 250 درجه سانتیگراد (480 درجه فارنهایت) را تحمل کند. برای دماهای بالاتر، سری فولاد ضد زنگ ما توصیه می شود.

س: آیا برای زنجیره های پین توخالی به چرخ دنده های خاصی نیاز است؟

پاسخ: خیر، زنجیره‌های پین توخالی ما برای کار بر روی چرخ‌دنده‌های استاندارد ANSI یا ISO طراحی شده‌اند، مشروط بر اینکه قطر گام و غلتک مطابقت داشته باشند. این امر ارتقاء سیستم فعلی شما را ساده و مقرون به صرفه می کند.

س: آیا می توان زنجیر را در نسخه 'خود روان کننده' تهیه کرد؟

پاسخ: بله، ما می‌توانیم زنجیره پین توخالی را با بوش‌های متخلخل آغشته به روغن (سری‌های Lube-Free) بسازیم، که برای کاربردهایی که روغن‌کاری خارجی ممکن است محصول را آلوده کند، مانند تولید کاغذ یا پارچه، ایده‌آل است.

آیا می خواهید نمودار مقایسه ای ایجاد کنم که تفاوت عملکرد بین زنجیره های پین توخالی فولاد کربنی و فولاد ضد زنگ را برای محیط خاص شما نشان دهد؟

قبلی:

بعدی:

زنجیر پین توخالی زنجیر استیل ضد زنگ زنجیره پین توخالی گام کوتاه زنجیره صنعتی زنجیر غلتکی کربن استیل زنجیر غلتکی زنجیر زنجیر نقاله
