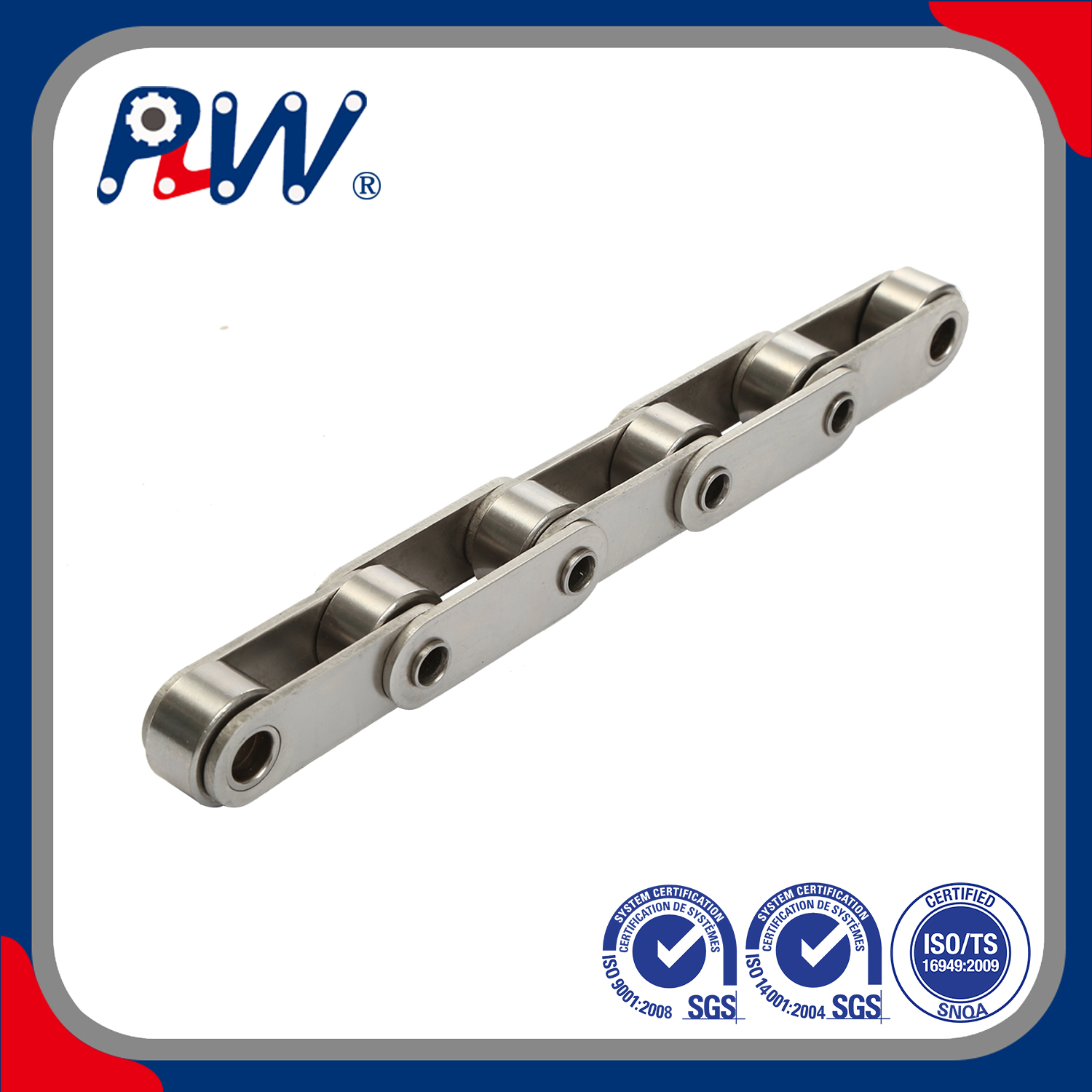

중공 핀 컨베이어 체인 (FVC 시리즈)
FVC 중공 핀 컨베이어 체인은 고유 한 중공 핀 디자인, 가벼운 무게, 고강도 및 부식 저항으로 인해 기계를 전달할 때 필수적이고 중요한 구성 요소가되었습니다. 미래에는 산업 기술의 지속적인 발전과 시장 수요의 변화로 인해 FVC 유형 컨베이어 체인은 계속해서 중요한 역할을 수행하고 더 넓은 광범위한 응용 프로그램 요구를 충족시키기 위해 혁신과 개선을 계속할 것입니다.
FVC 시리즈 중공 핀 샤프트 컨베이어 체인은 주로 석탄 운송 시스템, 채굴 기계, 건축 자재 생산 라인, 식품 가공 기계 등과 같은 다양한 품목을 전달하기 위해 기계를 전달하는 데 주로 사용됩니다. 고유 한 설계 및 탁월한 성능으로 인해 다양한 가혹한 작업 조건에서 안정적입니다.

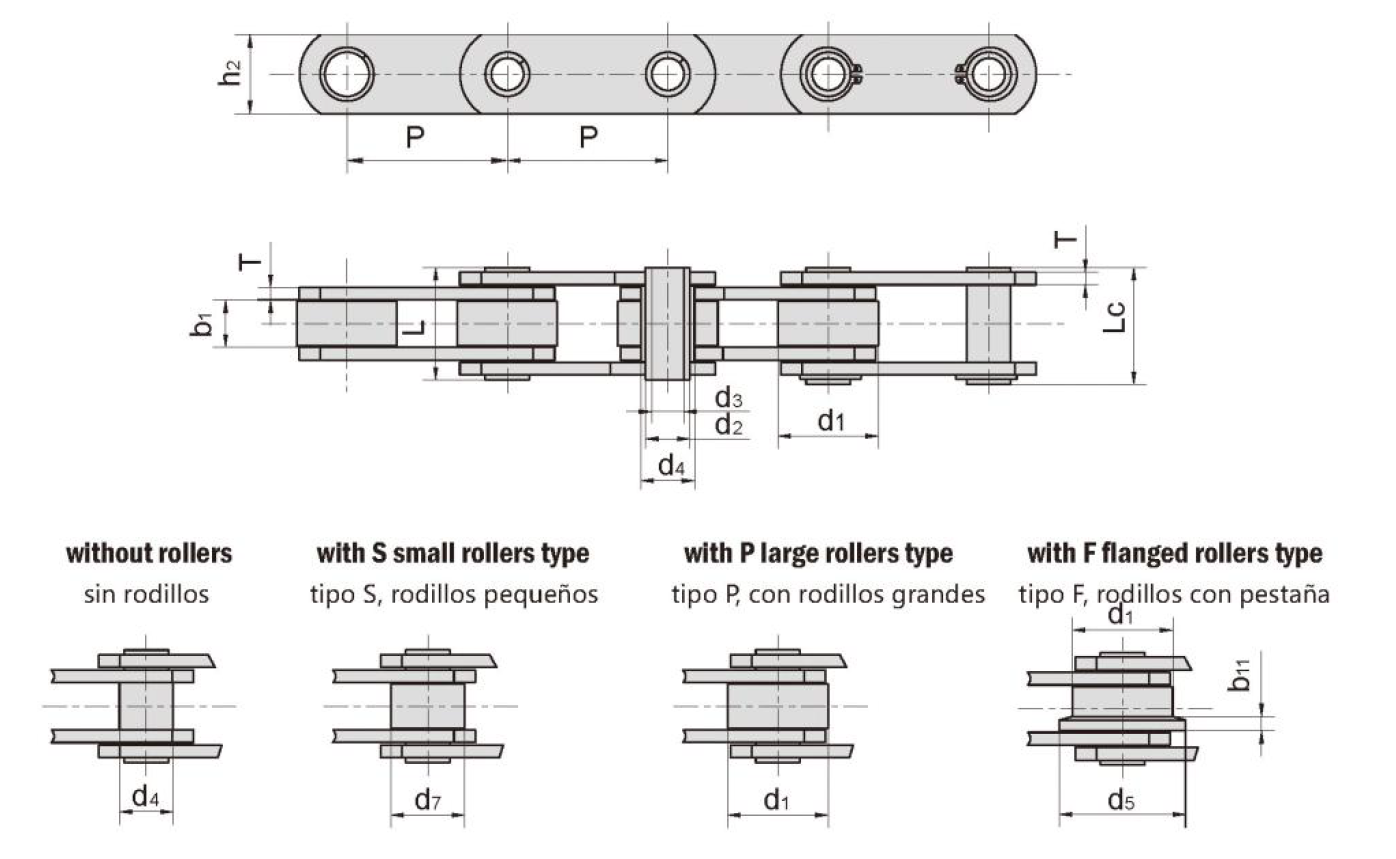

| DIN 피치 체인 번호 | 롤러 치수 | |||||||||||
| Din Cadena no | 파소 | Dimensiones Rodillos | ||||||||||
| 피 | D1 Max | D4 Max | D6 Max | D7 Max | G | |||||||
| mm | mm | mm | mm | mm | mm | |||||||
| FVC63 | 63.0 | 80.0 | 100.0 | 125.0 | 160.0 | - | - | 40.0 | 26.0 | 50.0 | 63.0 | 5.0 |
| FVC90 | 63.0 | 80.0 | 100.0 | 125.0 | 160.0 | 200.0 | 250.0 | 48.0 | 30.0 | 63.0 | 78.0 | 6.5 |
| FVC112 | 100.0 | 125.0 | 160.0 | 200.0 | 250.0 | - | - | 55.0 | 32.0 | 72.0 | 90.0 | 7.5 |
| FVC140 | 100.0 | 125.0 | 160.0 | 200.0 | 250.0 | - | - | 60.0 | 36.0 | 80.0 | 100.0 | 9.0 |
| FVC180 | 125.0 | 160.0 | 200.0 | 250.0 | 315.0 | . | - | 70.0 | 42.0 | 100.0 | 125.0 | 13.0 |
| FVC250 | 160.0 | 200.0 | 250.0 | 315.0 | 400.0 | - | - | 80.0 | 50.0 | 125.0 | 155.0 | 15.0 |
| FVC315 | 160.0 | 200.0 | 250.0 | 315.0 | 400.0 | - | - | 90.0 | 60.0 | 140.0 | 175.0 | 18.0 |
| DIN 체인 번호 | 너비 사이의 내부 판 | 핀 직경 | 덤불 직경 | 핀 길이 | 플레이트 두께 | 플레이트 깊이 | 궁극적 인 인장 강도 | ||
| Din Cadena no | Ancho 내부 | Diámetro Pasador | Diámetro Casquillo | 종단 파사 도르 | Ancho Placas | Altura Placas | resis. 로투라 | ||
| B1 분 | D2 Max | D3 분 | DS Max | l 최대 | LC Max | t Max | H2 Max | Q 분 | |
| mm | mm | mm | mm | mm | mm | mm | mm | kn/lb | |
| FVC63 | 22.0 | 12.0 | 8.0 | 18.0 | 45.0 | 50.5 | 4.0 | 30.0 | 46.0/10454 |
| FVC90 | 25.0 | 14.0 | 10.0 | 20.0 | 53.0 | 56.5 | 5.0 | 35.0 | 73.0/16590 |
| FVC112 | 30.0 | 16.0 | 11.0 | 22.0 | 62.0 | 63.0 | 6.0 | 40.0 | 90.0/20454 |
| FVC140 | 35.0 | 18.0 | 12.0 | 26.0 | 67.0 | 68.5 | 6.0 | 45.0 | 110.0/25000 |
| FVC180 | 45.0 | 20.0 | 14.0 | 30.0 | 86.0 | 88.0 | 8.0 | 50.0 | 145.0/32954 |
| FVC250 | 55.0 | 26.0 | 18.0 | 36.0 | 97.0 | 103.5 | 8.0 | 60.0 | 215.0/48863 |
| FVC315 | 65.0 | 30.0 | 20.0 | 42.0 | 117.0 | 121.5 | 10.0 | 70.0 | 295.0/67044 |
