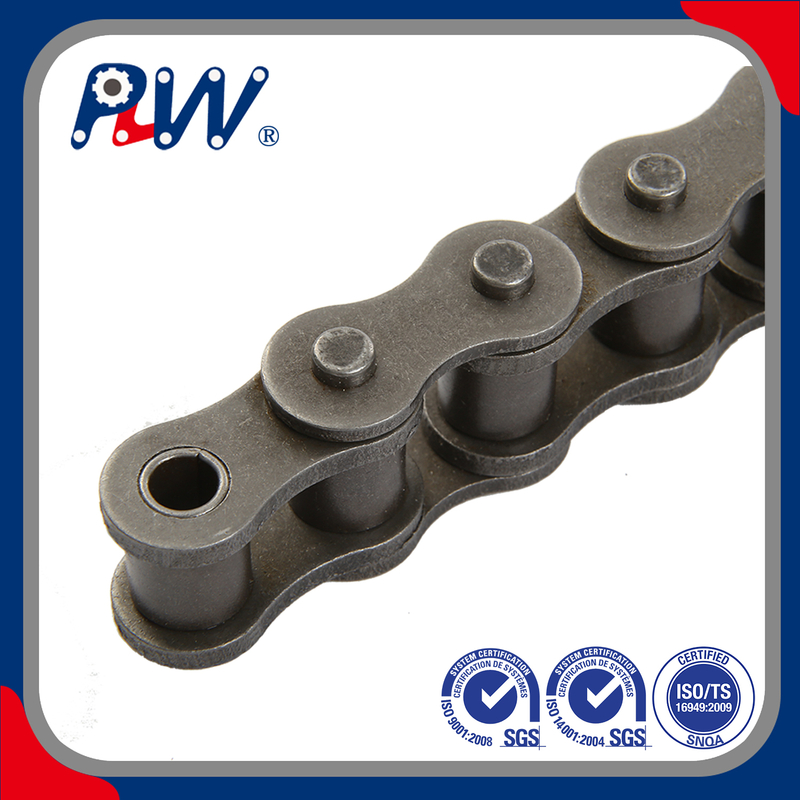

SH 시리즈 고강도 고강도 짧은 피치 롤러 체인

SH 시리즈 고강도 고강도 단거리 피치 롤러 체인

---

핵심 소재 및 제조 우수성

구조적 장점 및 성능 하이라이트

1. 우수한 인장 및 충격 저항: 전반적인 구조 최적화와 프리미엄 소재 선택으로 인해 표준 A 시리즈 롤러 체인보다 인장 강도가 25% - 35% 더 높아져 중부하 전송 시나리오에서 무거운 정적 및 동적 하중을 쉽게 견딜 수 있습니다. 체인은 또한 뛰어난 충격 흡수 기능을 나타내므로 하중이 다양하고 시작-정지 주기가 빈번한 응용 분야에 적합합니다.

2. 컴팩트한 짧은 피치 설계: 짧은 피치 구성(6.35mm ~ 28.575mm 범위)을 통해 동일한 전송 길이 내에서 더욱 컴팩트한 체인 구조가 가능합니다. 이를 통해 설치 공간을 절약할 수 있을 뿐만 아니라 보다 부드럽고 안정적인 동력 전달이 가능해 진동을 최소화하고 정밀한 모션 제어가 가능합니다.

3. 향상된 마모 및 피로 내구성: 롤러와 부싱은 정밀하게 연마되고 표면 경화 처리를 거쳐 체인과 스프로킷 사이의 마찰과 마모를 줄입니다. 링크 플레이트의 최적화된 응력 분포와 고품질 열처리 공정으로 체인의 피로 수명이 크게 향상되어 고장 없이 장기간 연속 작동할 수 있습니다.

4. 높은 호환성 및 상호 교환성: 체인은 ISO, DIN 및 ANSI와 같은 국제 표준을 엄격하게 준수하며 견고한 롤러 체인과 동일한 치수 매개변수를 갖습니다. 이를 통해 표준 스프라켓과의 완벽한 호환성을 보장하고 다양한 장비의 기존 체인을 쉽게 교체할 수 있어 가동 중지 시간과 유지 관리 비용이 최소화됩니다.

5. 맞춤형 구성: 1열, 2열, 3열 구성으로 제공되는 SH 시리즈는 특정 전력 전송 요구 사항을 충족하도록 맞춤화할 수 있습니다. 흑색 산화물, 아연 도금 또는 용융 아연 도금과 같은 표면 처리를 위한 맞춤형 옵션도 제공되어 습하고 먼지가 많거나 부식성 환경에서 내식성을 향상시킵니다.

적용범위

• 산업용 기계: 자재 취급 및 동력 전달을 위한 중부하 컨베이어, 믹서, 파쇄기, 프레스 및 포장 장비.

• 농업 기계: 작물 수확, 운반 및 처리 작업에 적합한 결합 수확기, 마초 수확기, 건초 포장기 및 곡물 엘리베이터.

• 건설 및 엔지니어링 장비: 굴착기, 로더, 불도저 및 콘크리트 믹서는 건설 현장의 중부하 작업에 안정적인 동력 전달을 제공합니다.

• 물류 및 자재 처리: 자동화된 보관 및 검색 시스템, 팔레트 컨베이어, 오버헤드 크레인을 통해 창고 및 유통 센터에서 효율적이고 원활한 자재 흐름을 보장합니다.

• 광업 및 야금: 무거운 하중, 먼지, 고온과 같은 가혹한 작업 조건을 견딜 수 있도록 설계된 광산 기계, 광석 컨베이어 및 제강 장비.

품질 보증 및 맞춤화 서비스

• 특정 장비에 맞게 피치, 행 번호 및 길이를 맞춤 설정할 수 있습니다.

• 극한의 작업 조건(고온, 부식 등)을 위한 특수 소재 선택.

• 고유한 적용 요구 사항에 맞는 맞춤형 표면 처리 및 부착 디자인.

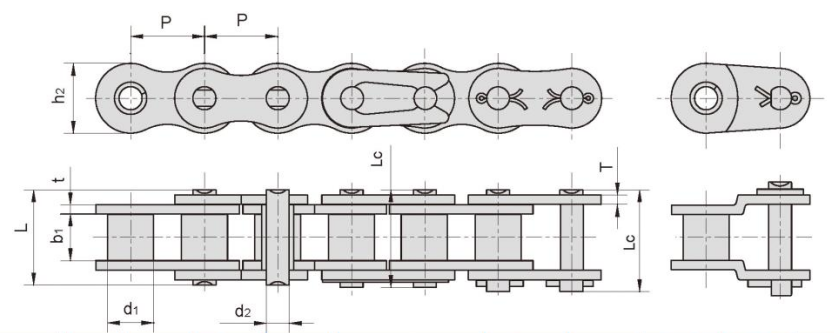

체인번호	정점	롤러 직경	폭 사이의 내부 플레이트	핀 직경	핀 길이		내부 플레이트 깊이	판 두께	최고의 인장 강도	평균 인장 강도	무게 미터당 ​
카데나 아니요	파소	디 아 메트로 로디요	안초 인테리어	디 아 메트로 파사도르	경도 파사 도르		알투라 플라카스	앵커 플라카스	레시스 로 투라	레시스. 미디어 트랙 ó n	페소 포르 메트로
	피	d1 최대	2 분	d2 최대	L 최대	LC 최대	h2 최대	t/T 최대	Q 분	QD	큐
	mm	mm	mm	mm	mm	mm	mm	mm	kN/LB	kN	kg/m2
*25SH	6.350	3.30	3.18	2.31	9.0		6.00	1.04	5.09/1157	5.6	0.11
*35SH	9.525	5.08	4.77	3.58	13.3	14.3	9.00	1.50	11.0/2500	13.6	0.41
40SH	12.700	7.95	7.85	3.96	18.8	19.9	12.00	2.03	22.4/5091	24.8	0.82
50SH	15.875	10.16	9.40	5.08	22.1	23.4	15.09	2.42	30.4/6909	36.2	1.25
60SH	19.050	11.91	12.57	5.94	29.2	31.6	18.00	3.25	44.1/10023	50.4	1.87
80SH	25.400	15.88	15.75	7.92	36.2	37.7	24.00	4.00	88.2/20045	93.0	3.10
100SH	31.750	19.05	18.90	9.53	43.6	46.9	30.00	4.80	116.6/26500	129.1	4.52
120SH	38.100	22.23	25.22	11.10	53.5	57.5	35.70	5.60	158.2/35954	175.3	6.60
140SH	44.450	25.40	25.22	12.70	57.6	62.2	41.00	6.40	206.0/46818	266.5	8.30
160SH	50.800	28.58	31.55	14.27	68.2	73.0	47.80	7.20	274.0/62273	293.0	10.30
200SH	63.500	39.68	37.85	19.85	86.6	93.5	60.00	9.50	506.1/115023	562.3	19.16
#5H63	19.050	14.29	9.55	7.30	27.9		19.60	4.15/3.25	65.7/14932	73.0	2.62
#C70SH	22.225	15.60	14.30	7.94	36.6		22.60	4.8/4.0	88.25/20056	98.0	3.75
955	28.575	21.30	17.46	11.10	46.8		30.60	6.4/5.6	142.1/35635	156.8	7.95
