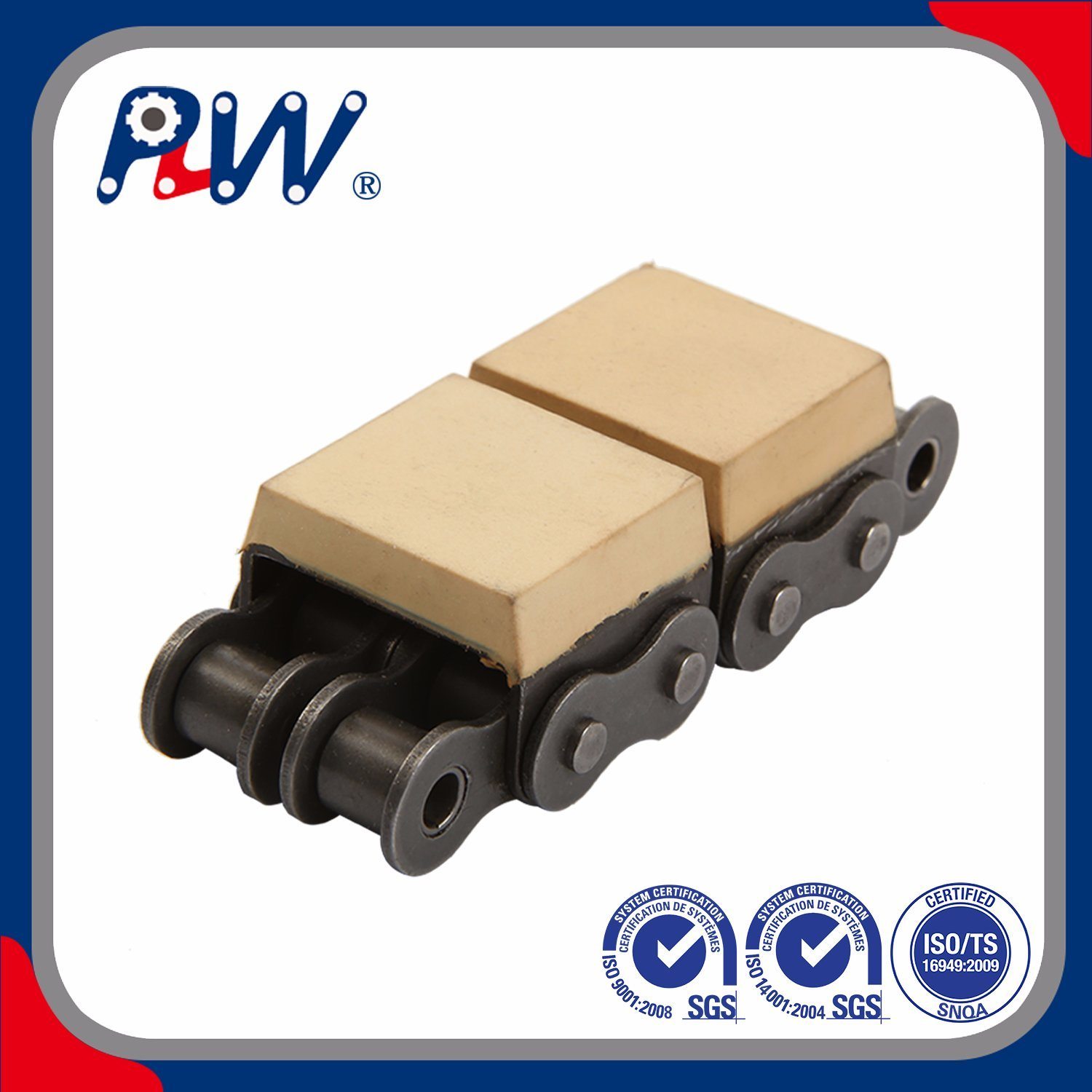

Rollenketting met gevulkaniseerde elastomeerprofielen Transportketting C08B-G1

Rollenketting met gevulkaniseerde elastomeerprofielen Transportketting C08B-G1

De C08B-G1 transportketting is een hoogwaardige technische oplossing die de standaard rollenkettingstructuur integreert met gevulkaniseerde elastomeerprofielen, ontworpen voor materiaalbehandelings- en transporttoepassingen in industriële sectoren. Het combineert de robuuste mechanische sterkte van een precisierollenketting met de slijtvastheid, schokabsorptie en antislipprestaties van gevulkaniseerde elastomeren, waardoor betrouwbaar, geluidsarm en stabiel transport mogelijk is voor een breed scala aan werkstukken en bulkmaterialen.

• Type basisketting: C08B precisierollenketting (voldoet aan industriële rollenkettingnormen voor maatnauwkeurigheid en draagvermogen)

• Elastomeerprofiel: Hoogwaardig rubber/elastomeer, stevig gevulkaniseerd op de buitenplaten van de ketting

• Vulkanisatieproces: integrale vulkanisatie bij hoge temperatuur en hoge druk, waardoor er geen delaminatie ontstaat tussen het elastomeer en de metalen basis onder dynamische belasting

• Spoed: Standaard C08B-spoed (passende compatibiliteit met universeel tandwiel- en transportbandsysteem)

• Elastomeerhardheid: aanpasbaar (Shore A 60-90) voor verschillende wrijvings- en slijtagevereisten

• Bedrijfstemperatuur: -20°C ~ +80°C (speciale elastomeerformuleringen beschikbaar voor omgevingen met extreme temperaturen)

1. Synergie van twee materialen

   Nauwkeurig gefreesde stalen rollenketting biedt uitstekende treksterkte en weerstand tegen vermoeidheid, geschikt voor continu zwaar transport; gevulkaniseerde elastomeerprofielen bieden superieure grip en voorkomen dat het werkstuk wegglijdt en dat er krassen op het oppervlak ontstaan ​​tijdens de overdracht.
2. Superieure hechtsterkte

   De geïntegreerde vulkanisatietechnologie creëert een permanente, luchtdichte verbinding tussen elastomeer en metalen platen, is bestand tegen olie-, water- en chemische corrosie in industriële omgevingen en elimineert het afbladderen of barsten van elastomeer bij langdurige dynamische werking.
3. Laag geluids- en schokabsorptie

   Elastomeerprofielen absorberen trillingen en schokken tijdens het transport, verminderen het bedrijfsgeluid (30% lager dan volledig stalen transportkettingen) en beschermen zowel het kettingsysteem als de getransporteerde producten tegen schade.
4. Slijtvastheid en lange levensduur

   Hoogwaardig elastomeermateriaal met slijtvaste formule, gecombineerd met hittebehandelde stalen kettingcomponenten (pennen, bussen, rollen), zorgt voor een uitstekende slijtvastheid voor zowel droge als milde natte transportomstandigheden, waardoor de onderhoudsintervallen worden verlengd en de stilstandtijd wordt verminderd.
5. Eenvoudige integratie en uitwisselbaarheid

   Gebaseerd op de standaard C08B-rollenkettingafmetingen, is de ketting volledig uitwisselbaar met conventionele C08B-tandwielen en transportbandaandrijfsystemen, waardoor er geen extra aanpassingen aan bestaande apparatuur nodig zijn voor aanpassing of vervanging.
6. Aanpasbare profielen

   De vorm, dikte en hardheid van het elastomeerprofiel kunnen worden aangepast aan de transportbehoeften van de klant (bijvoorbeeld platte, gegroefde of getextureerde profielen) voor optimale aanpassing aan specifieke werkstukvormen en materiaaleigenschappen.

• Transport van licht tot middelzwaar materiaal in de automobiel-, elektronica- en huishoudelijke apparatenproductie (bijv. overdracht van componenten, transport van lopende banden)

• Verpakkings- en logistieke sector (karton-, pallet- en pakkettransport met antislipvereisten)

• Voedsel- en drankverwerking (transporteren van droog voedsel, overbrengen van niet-markerende flessen/blikjes; optie van food-grade elastomeer beschikbaar)

• Houtbewerking en meubelproductie (transport van panelen en werkstukken, voorkomen van oppervlakteschuring)

• Algemene industriële automatiseringslijnen (geluidsarm, stabiel transport van kleine tot middelgrote onderdelen)

• Voldoet aan de industriële rollenkettingnormen voor mechanische prestaties en maattolerantie

• Elastomeermateriaal voldoet aan de RoHS-milieueisen en is vrij van schadelijke stoffen

• 100% dynamische belastingtests vóór levering om ervoor te zorgen dat er geen delaminatie van elastomeren optreedt en dat de ketting stabiel blijft werken

• Op maat gemaakte materiaal- en profieloplossingen beschikbaar voor speciale werkomstandigheden (bijv. oliebestendig, hoge temperatuur, antistatisch)

• Controleer elastomeerprofielen regelmatig op slijtage of beschadiging; vervang de ketting als er sprake is van ernstige slijtage

• Vermijd contact met sterke oplosmiddelen en open vuur bij hoge temperaturen om veroudering van het elastomeer te voorkomen

• Smeer de onderdelen van de binnenste rollenketting (pennen, bussen) met speciale smeermiddelen (compatibel met elastomeermaterialen) om een ​​soepele rotatie te garanderen

• Werk binnen de nominale belasting en snelheid om de algehele levensduur van het kettingsysteem te verlengen

Ketting nr.	Toonhoogte	van de rol     Diameter	Breedte     tussen     binnenplaten	Pin     -diameter	Pin     -lengte	plaat en bevestiging     Afmeting					Ultieme     treksterkte     ​	Gewicht     per meter
Cadena nr	Paso	Diameter     rodillo	Ancho-     interieur	Diameter     pasador	in lengterichting     Pasador	Afmetingen placas en accessoires					Weerstand.     rotura	Peso     voor     de metro
	P	d1     maximaal	b1     min	d2     maximaal	L     -max	uur     maximaal	A	B	H	T	Q     min	Q
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kN/LB	kg/m
C08B-G1	12.700	8.51	7.75	4.45	20.0	11.80	14.60	24.2	12.3	1.60	18,0/4091	1.30
C08B-G2	12.700	8.51	7.75	4.45	34.3	11.80	28.40	24.2	12.3	1.50	32,0/7273	2.29
C10B-G1	15.875	10.16	9.65	5.08	23.2	14.70	16.80	30.0	17.0	1.60	19.0/4318	1.75
C10B-G1F1	15.875	10.16	9.65	5.08	23.2	14.70	16.80	30.0	13.0	1.60	19.0/4318	1.70
C50-G2F1	15.875	10.16	9.40	5.08	42.5	15.09	35.60	27.0	17.0	1.60	43,6/9906	2.14
C50-G2	15.875	10.16	9.40	5.08	42.5	15.09	35.60	31.0	17.0	1.60	43,6/9906	2.14
C10B-G2	15.875	10.16	9.65	5.08	39.7	14.70	33.30	30.0	17.0	1.50	44,5/10114	2.95
C12B-G1	19.050	12.07	11.68	5.72	25.7	16.00	19.60	36.0	21.0	1.85	29,0/6591	2.15
C12B-G2	19.050	12.07	11.68	5.72	45.3	16.00	39.10	36.0	16.0	1.85	57,8/13136	3.48
C16A-G1	25.400	15.88	15.75	7.92	37.2	24.00	27.50	46.0	20.0	2.42	42,0/9545	4.34
C16B-G1	25.400	15.88	17.02	8.28	39.7	21.00	29.05	49.0	21.4	1.60	58,0/13047	4.11
C20B-G1	31.750	19.05	19.56	10.19	48.0	26.40	36.00	57.0	27.0	3.50	85,0/19318	6.65
C24B-G1	38.100	25.40	25.40	14.63	61.6	33.2	47	72.6	34	4.5	160,0/36363	11.63

Ketting nr.	P	A	B	H	h2	T
Cadena nr	mm	mm	mm	mm	mm	mm
16B-G1F7	25.4	31.0	19.1	20	21	3.1
