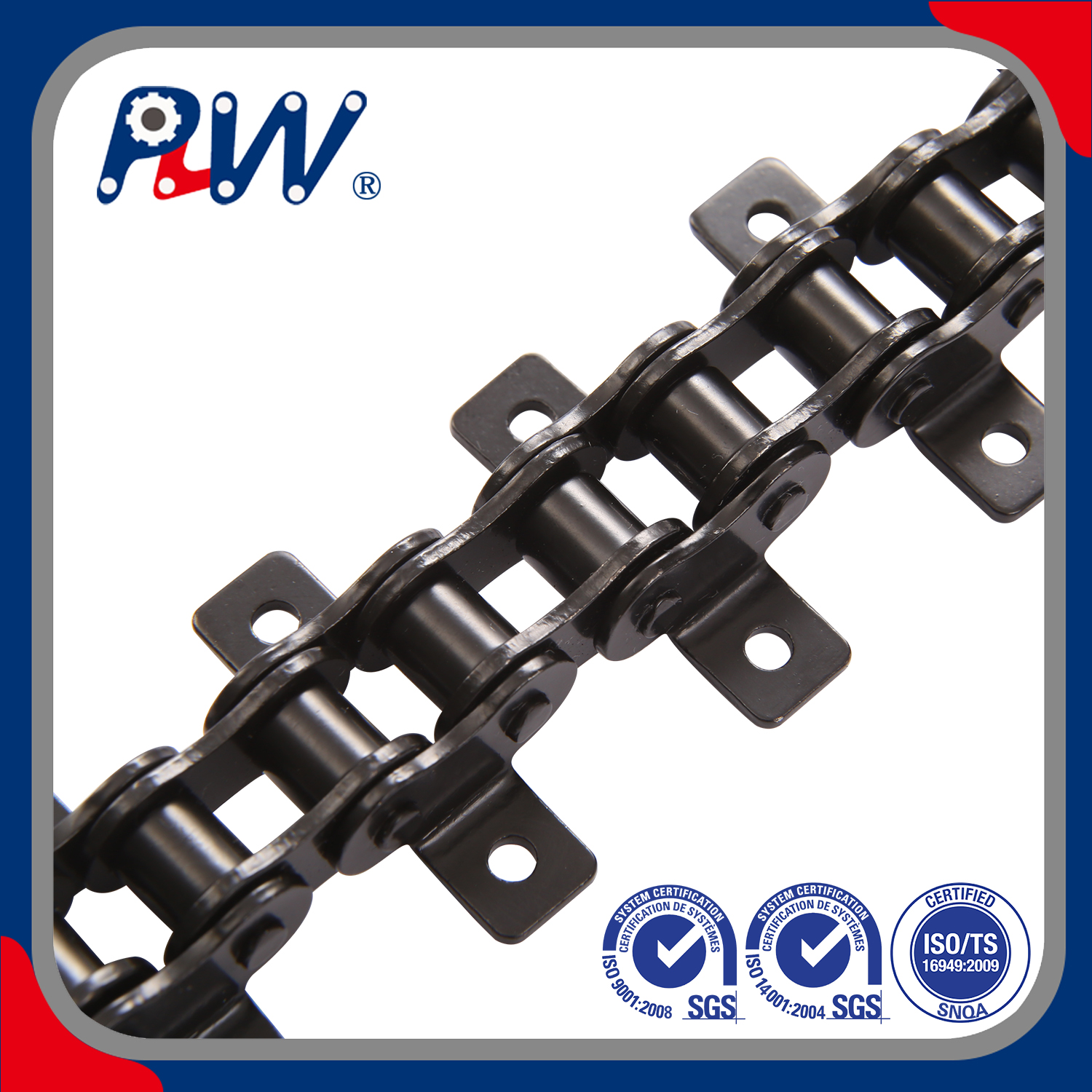

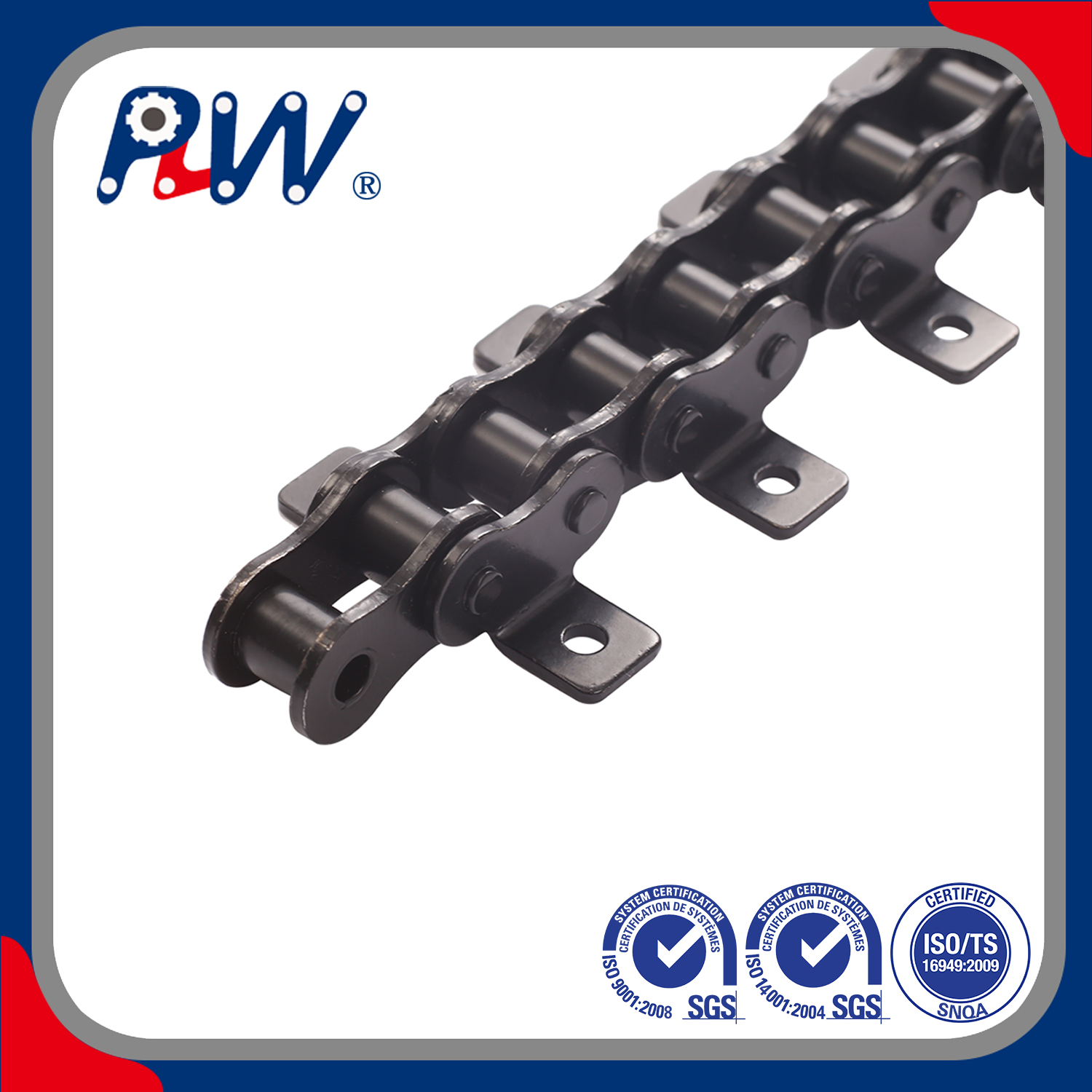

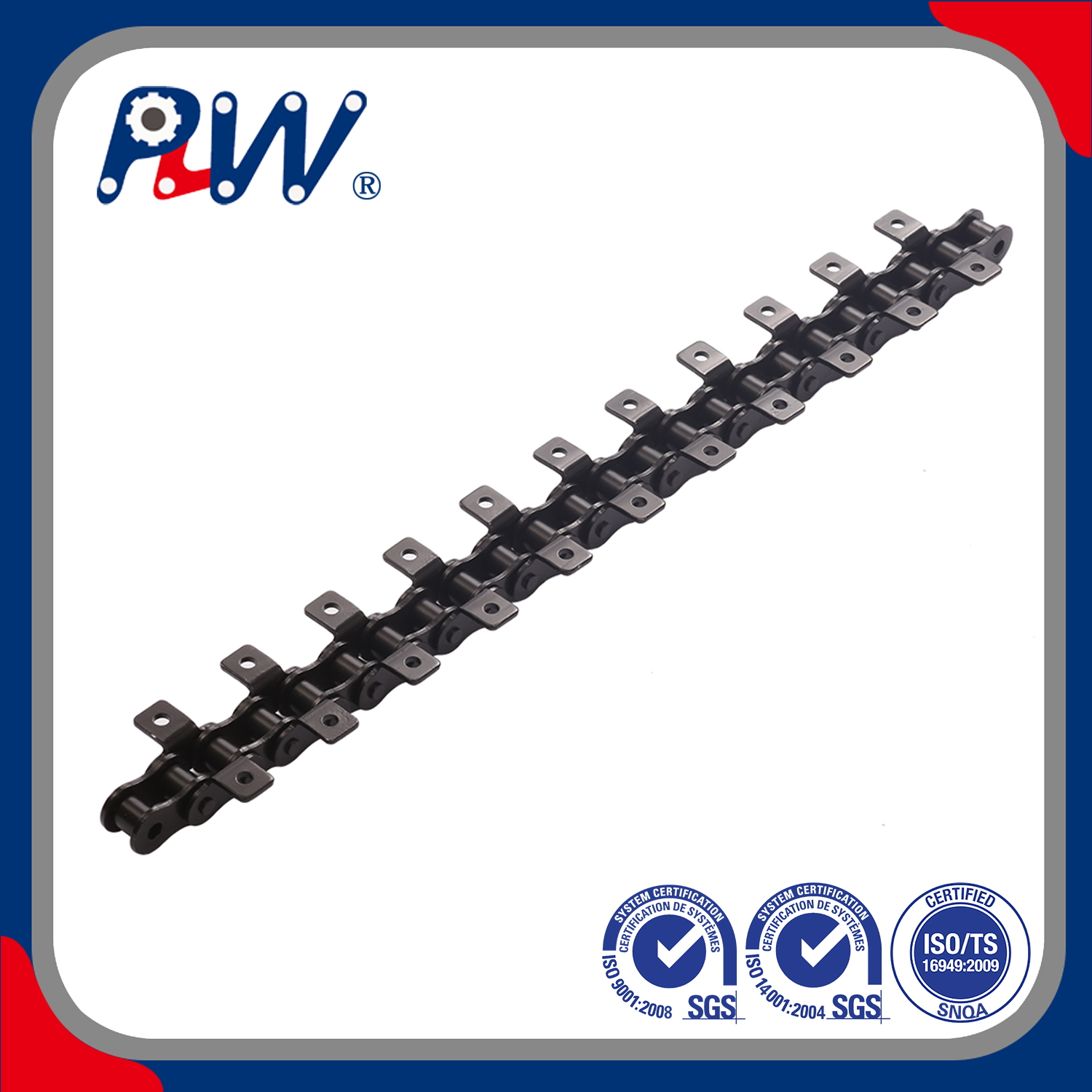

Двухшаговая конвейерная цепь с креплениями
Двухшаговая конвейерная цепь с навесным оборудованием, разработанная для эффективной обработки материалов в промышленных конвейерных системах, сочетает в себе преимущества двухшаговой конструкции, оптимизированной для низкоскоростной транспортировки на большие расстояния, с настраиваемыми навесными приспособлениями, обеспечивая надежную работу, гибкую адаптируемость и снижение эксплуатационных расходов. Эта цепочка соответствует стандартам ANSI B29.1 и ISO 606 и адаптирована для сценариев, требующих стабильной транспортировки сыпучих или штучных товаров, что делает ее ключевым компонентом в логистике, производстве и перерабатывающей промышленности.
Основные преимущества: конструкция с двойным шагом и универсальное навесное оборудование.
Отличительной особенностью этой цепи является ее двухшаговая структура, при которой длина шага в два раза больше, чем у стандартных роликовых цепей (от 25,4 мм до 63,5 мм). Такая конструкция уменьшает количество звеньев цепи и зубьев звездочки, необходимых для одинакового расстояния транспортировки, сводя к минимуму вес, трение и износ, что напрямую снижает потребление энергии и частоту технического обслуживания. Звенья цепи, изготовленные из высококачественной углеродистой стали (1045) или легированной стали, проходят прецизионную штамповку и термическую обработку, что обеспечивает превосходную прочность на разрыв и структурную стабильность даже при непрерывной эксплуатации на больших расстояниях.
Настраиваемые насадки являются ключом к его универсальности, обеспечивая плавную интеграцию с различными потребностями в транспортировке. Доступные типы креплений включают K1, K2, A1, A2, а также приспособления, разработанные по индивидуальному заказу, каждое из которых разработано для конкретных требований к погрузочно-разгрузочным работам: приспособления типа K для толкания или вытягивания грузов, приспособления типа A для поддержки или переноски предметов и специализированные приспособления для изделий неправильной формы. Эти приспособления бесшовно привариваются или прикручиваются болтами к прямым боковым пластинам со строгими размерными допусками, что обеспечивает равномерное позиционирование и стабильную транспортировку материала, исключая проскальзывание или смещение во время работы.
Эффективность и адаптируемость дополнительно повышаются за счет оптимизированной конструкции. Узел роликовой втулки сводит к минимуму контактное трение с рельсами и звездочками, продлевая срок службы, а конструкция с двойным шагом позволяет использовать звездочки большего размера, что снижает скорость вращения и шум (рабочий шум ≤55 дБ). Цепь поддерживает как шплинтовые, так и пружинные соединения, что упрощает сборку, разборку и регулировку длины на месте, а дополнительная обработка поверхности (черное оксидирование, цинкование, горячее цинкование) обеспечивает коррозионную стойкость для использования во влажных, пыльных или умеренно агрессивных средах.
Структурное совершенство и эксплуатационная устойчивость
Цепь, предназначенная для низкоскоростной транспортировки с высокой производительностью (0,1–3 м/мин), обеспечивает стабильную работу на больших расстояниях и при сложных планировках, включая прямые, изогнутые и наклонные пути (максимальный угол подъема 25°). Его прочная конструкция выдерживает статические и динамические нагрузки от сыпучих материалов, таких как зерно, уголь и частицы пластика, а также от штучных товаров, таких как коробки, поддоны и компоненты. Термически обработанные ролики и штифты (твердость поверхности HRC 58-62) устойчивы к износу, а утолщенные боковые пластины обеспечивают стабильность крепления и предотвращают деформацию под нагрузкой.
В конструкцию заложены безопасность и ремонтопригодность. Гладкая поверхность роликов и закругленные кромки крепления сводят к минимуму повреждение материала и накопление мусора, снижая риск защемления. Прогнозируемый характер износа позволяет заранее планировать техническое обслуживание, а стандартные размеры ANSI обеспечивают универсальную совместимость с существующими конвейерными системами, что снижает затраты на замену и время простоя. Кроме того, цепь стабильно работает в диапазоне температур от -20 ℃ до 120 ℃, адаптируясь к внутренним и наружным промышленным условиям.
Технические характеристики
|
Параметр
|
Подробности
|
|
Тип продукта
|
Двухшаговая конвейерная цепь с креплениями (соответствует ANSI B29.1, ISO 606)
|
|
Материал
|
Высококачественная углеродистая сталь (1045) или легированная сталь; Крепления: тот же материал, что и цепь, или нержавеющая сталь 304 (опция).
|
|
Термическая обработка
|
Цинкование, закалка и отпуск (ролики/штифты: HRC 58–62; боковые пластины: HRC 40–45)
|
|
Типы вложений
|
К1, К2, А1, А2; доступны специальные крепления (сварные/с болтовым креплением)
|
|
Размер шага
|
От 25,4 мм (1 дюйм) до 63,5 мм (2-1/2 дюйма) (двойной шаг, стандарт ANSI)
|
|
Рабочая нагрузка
|
5 кН – 80 кН (конфигурации от одно- и двухцепочечной)
|
|
Рабочая скорость
|
0,1–3 м/мин (низкая скорость, оптимизация на большие расстояния)
|
|
Обработка поверхности
|
Черный оксид, цинкование, горячее цинкование, никелирование (антикоррозийное)
|
|
Сертификаты
|
АНСИ Б29.1, ИСО 606, СГС
|
Сценарии применения
Двухшаговая конвейерная цепь с навесным оборудованием широко используется в системах погрузочно-разгрузочных работ в различных отраслях промышленности благодаря гибкой конструкции навесного оборудования и эффективной работе транспортировки:
Логистика и складирование : транспортировка картонных коробок, поддонов и упаковок на сортировочных линиях, складах и распределительных центрах; Навесное оборудование типа К обеспечивает автоматическую загрузку и сортировку.
Сельскохозяйственная переработка : транспортирует зерно, семена и корма на перерабатывающие заводы; антикоррозийная обработка поверхности противостоит пыли и влаге; Навесное оборудование типа А предназначено для транспортировки сыпучих материалов.
Пищевая промышленность и производство напитков : Транспортировка бутылок, банок и подносов для пищевых продуктов; насадки из нержавеющей стали соответствуют гигиеническим нормам; легко чистить и обслуживать.
Производство и сборка : перемещает компоненты, заготовки и готовую продукцию на сборочных линиях (автомобилестроение, электроника, мебель); настраиваемые насадки адаптируются к нестандартной форме продукта.
Горнодобывающая промышленность и строительство : транспортирует небольшие сыпучие материалы (песок, гравий, уголь) в конвейерных системах легкой и средней мощности; прочная конструкция устойчива к пыли и ударам.
Гарантия качества и послепродажная поддержка
Каждая двухшаговая конвейерная цепь с креплениями проходит строгий контроль качества на протяжении всего производства, от проверки сырья до сварки/сборки креплений. Строгие испытания, включая испытания на прочность на разрыв, износостойкость, стабильность крепления и устойчивость к коррозии, обеспечивают соответствие международным стандартам и надежную долгосрочную эксплуатацию. Такая приверженность качеству сводит к минимуму время простоя оборудования и затраты на техническое обслуживание для клиентов.
Мы предоставляем индивидуальные решения, основанные на конкретных потребностях в транспортировке, включая конструкцию навесного оборудования, длину цепи и обработку поверхности. Наша техническая команда предлагает рекомендации по установке на месте, обучение техническому обслуживанию и круглосуточные консультации для оптимизации производительности цепи. На всю продукцию предоставляется гарантия качества, гарантирующая полную защиту инвестиций клиентов в системы обработки материалов.
Выберите двухшаговую конвейерную цепь с навесным оборудованием для эффективной, гибкой и надежной транспортировки материалов. Это идеальное решение для низкоскоростной транспортировки на большие расстояния, позволяющее вашим промышленным операциям повысить производительность и снизить затраты.
