Zincir Plastik Kılavuzlar: Endüstriyel İletim Sistemlerinde Aşınmaya Dirençli Kılavuz Çekirdek Bileşenleri

Görüntüleme: 0 Yazar: Site Editörü Yayınlanma Zamanı: 2026-02-24 Kaynak: Alan

Sor

Endüstriyel iletim ve taşıma alanında, güç aktarımı ve malzeme aktarımının temel taşıyıcıları olan zincirler, bunların operasyonel stabilitesi ve düzgünlüğü, tüm ekipmanın verimliliğini, hizmet ömrünü ve işletme maliyetini doğrudan belirler. Zincir operasyonuyla eşleşen temel kılavuz ve destekleyici bileşenler olarak zincir plastik kılavuzları, hafiflik, aşınma direnci, kendi kendine yağlama ve korozyon direnci gibi belirgin avantajlarıyla yavaş yavaş geleneksel metal kılavuzların yerini almış ve otomatik üretim hatları, gıda işleme, depolama ve lojistik ve madencilik makineleri gibi birçok endüstride yaygın olarak kullanılmakta ve endüstriyel ekipmanların iyileştirilmesi ve optimizasyonu için önemli bir destek haline gelmektedir.

I. Zincir Plastik Kılavuzların Temel Tanımı ve Yapısal Özellikleri

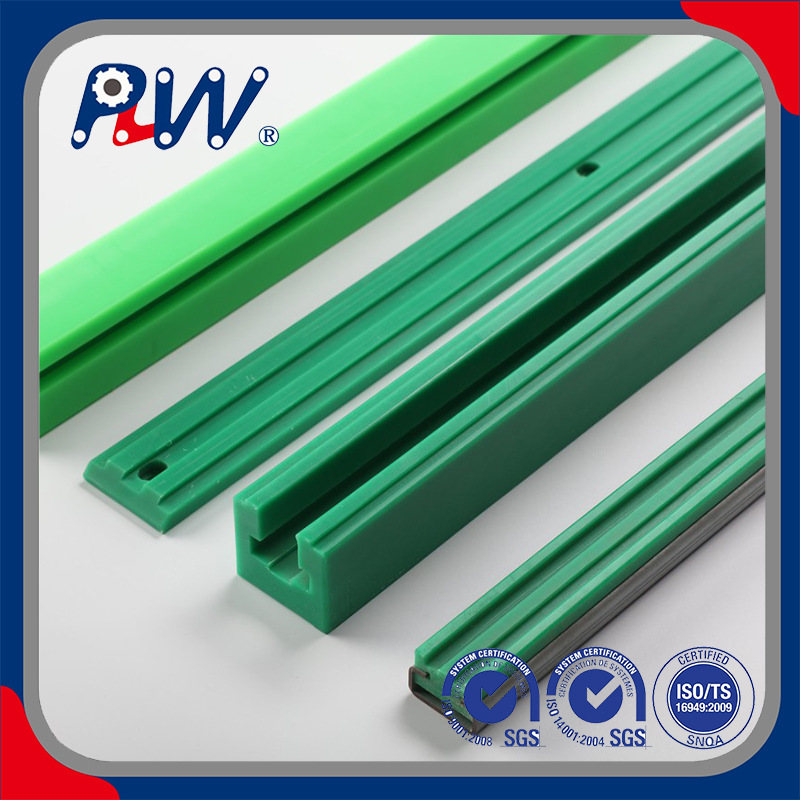

Zincir kılavuzları veya zincir destek şeritleri olarak da bilinen zincir plastik kılavuzları, yüksek performanslı mühendislik plastiklerinin hassas enjeksiyonlu kalıplanması ve işlenmesiyle oluşturulan statik kılavuz bileşenleridir. Zincirin çalışma yörüngesini sınırlamak, zincir yükünü taşımak ve zincir ile kılavuz arasındaki sürtünme kaybını azaltmak için kullanılırlar. Çekirdek yapıları zincir diş şekline veya zincir plakası konturuna uygun olup doğrusal, kavisli ve özel şekilli gibi çeşitli özelliklere ayrılırlar. Zincire mükemmel uyum sağlamak ve zincir sapmasını, raydan çıkmasını ve diğer hataları önlemek için zincir modeline (makaralı zincir, burçlu zincir, konveyör zinciri gibi) ve ekipmanın çalışma yörüngesine göre özelleştirilebilir ve işlenebilirler.

Geleneksel metal kılavuzlarla karşılaştırıldığında zincir plastik kılavuzların yapısal tasarımı daha hedeflidir. Karmaşık yağlama sistemleri gerektirmezler ve kendi malzeme özellikleri sayesinde 'kendinden yağlama ve düşük sürtünme' elde ederler. Aynı zamanda, hafif olmaları (metal kılavuzların yalnızca 1/3 ila 1/5'i), kolay kurulum ve zincire zarar vermenin kolay olmaması, kolay paslanma, zincirin kolay aşınması ve yüksek yağlama ve bakım maliyetleri gibi metal kılavuzların sorunlu noktalarını temelden çözme avantajlarına sahiptirler.

II. Temel Malzeme Seçimi: Kılavuzların Performans ve Uygulama Senaryolarının Belirlenmesi

Zincir plastik kılavuzların performans özü, kullanılan mühendislik plastiklerinin malzemesine bağlıdır. Farklı malzemelerin aşınma direnci, sıcaklık direnci ve darbe direnci açısından büyük farklılıkları vardır. Malzemelerin belirli uygulama senaryolarına (sıcaklık, yük, ortam ve zincir tipi gibi) göre doğru şekilde seçilmesi gerekir. Şu anda endüstride yaygın olarak kullanılan malzemeler temel olarak her biri net uygulama sınırlarına sahip aşağıdaki 4 kategoriye ayrılmıştır:

1. UHMW-PE (Ultra Yüksek Moleküler Ağırlıklı Polietilen) Kılavuzlar

Bu, zincir plastik kılavuzlarında en yaygın kullanılan malzemedir. Molekül ağırlığı 1,5 milyon ila 9 milyon kadar yüksektir. Son derece düşük sürtünme katsayısına (sadece 0,05-0,1, metalinkinden çok daha düşük), süper güçlü aşınma direncine (aşınma direnci karbon çeliğinden 10 kat daha fazladır), mükemmel darbe direncine ve kimyasal korozyon direncine sahiptir. Aynı zamanda emici ve yapışkan değildir ve çoğu genel endüstriyel senaryoya uygundur. Uygulanabilir sıcaklık aralığı -20°C ila +80°C arasındadır ve orta düzeyde yük taşıyabilir. Genellikle depolama ve lojistik konveyörleri, otomatik üretim hatları, tarım makineleri ve ekipmanları gibi sıradan makaralı zincirleri ve konveyör zincirlerini son derece yüksek maliyet performansıyla yönlendirmek için kullanılır.

2. POM (Polioksimetilen) Kılavuzları

'Poliasetal' olarak da bilinen POM malzemesi mükemmel sağlamlığa, aşınma direncine ve boyutsal stabiliteye sahiptir. Sürtünme katsayısı UHMW-PE'den biraz daha yüksektir, ancak mekanik mukavemeti daha güçlüdür ve deforme edilmesi kolay değildir, yüksek yük ve yüksek hassasiyetli kılavuz senaryolarına uygundur. Uygulanabilir sıcaklık aralığı -40°C ila +100°C arasındadır ve büyük zincir darbe kuvvetine dayanabilir. Genellikle takım tezgahları, hassas otomatik ekipmanlar, otomobil parçaları üretim hatları gibi hassas iletim zincirlerini ve yüksek hızlı çalışma zincirlerini yönlendirmek için kullanılır, özellikle kılavuzların yüksek boyutsal doğruluğunu gerektiren senaryolar için uygundur.

3. PA (Naylon) Kılavuzlar (güçlendirilmiş PA6/PA66 dahil)

PA malzemesi iyi tokluğa, darbe direncine ve aşınma direncine sahiptir. Cam elyafı ve karbon elyafı gibi takviye maddeleri eklenerek mekanik mukavemeti ve ısı direnci artırılabilir. Güçlendirilmiş PA kılavuzlarının taşıma kapasitesi metal kılavuzlara yakındır ve ayrıca belirli bir şok emilimi ve gürültü azaltma etkisine sahiptir. Uygulanabilir sıcaklık aralığı -30°C ila +120°C olup, güçlü kimyasal korozyon direncine sahiptir; madencilik makineleri, kimyasal ekipmanlar, gıda işleme ekipmanları (gıda sınıfı standartlarını karşılaması gerekir) gibi hafif aşındırıcı ortamlara sahip orta ve yüksek yük senaryoları için uygundur; bunların arasında gıda sınıfı PA kılavuzları doğrudan gıda malzemeleriyle temas edebilir.

4. PEEK (Polieter Eter Keton) Kılavuzları

Bu, son derece yüksek ısı direncine (uygulanabilir sıcaklık aralığı -50°C ila +260°C), süper güçlü aşınma direncine ve kimyasal korozyon direncine sahip, üst düzey bir mühendislik plastik kılavuzudur. Yüksek sıcaklık, yüksek basınç ve güçlü aşındırıcı ortamlarda uzun süre stabil olarak çalışabilir ve ayrıca aşırı çalışma koşullarına uygun mükemmel elektrik yalıtımına sahiptir. Ancak maliyeti yüksektir ve esas olarak havacılık bileşenleri, yüksek sıcaklık konveyörleri, nükleer endüstri yardımcı ekipmanları ve diğer özel alanlar gibi üst düzey hassas ekipmanlarda ve yüksek sıcaklık ortam ekipmanlarında kullanılır.

Ek: Özel Senaryolar için Malzeme Özelleştirmesi

Özel senaryolar için, kendi kendini yağlama performansını artırmak için grafit ve molibden disülfit eklenmesi, alev geciktirici etki elde etmek için alev geciktiricilerin eklenmesi ve patlamaya dayanıklı senaryolar (kömür madenleri, kimyasal yanıcı ve patlayıcı ortamlar gibi) için antistatik maddelerin eklenmesi gibi malzeme modifikasyonu yoluyla özelleştirme gerçekleştirilebilir ve kılavuzun genel ekipmana uyarlanabilirliğini sağlar.

III. Temel Performans Göstergeleri: Kılavuz Kalitesini Değerlendirmenin Temel Temeli

Zincir plastik kılavuzları satın alırken, kılavuzun servis ömrünü ve ekipmanın çalışma stabilitesini doğrudan belirleyen aşağıdaki 5 temel performans göstergesine odaklanmak ve kılavuzun erken aşınmasını ve yanlış seçim nedeniyle zincirin hasar görmesini önlemek gerekir:

1. Aşınma Direnci

'Aşınma miktarı' temel değerlendirme standardı olarak alındığında, genellikle Martindale aşınma testi veya gerçek çalışma koşulu aşınma testi ile ölçülür. Yüksek kaliteli plastik kılavuzların aşınma miktarı ≤0,05 mm/1000 saat (geleneksel yük altında) olmalıdır. Aşınma direnci doğrudan kılavuzun servis ömrünü belirler. Özellikle yüksek hızlı ve yüksek yüklü çalışma senaryolarında aşınma direnci mükemmel olan malzemelere (UHMW-PE ve PEEK gibi) öncelik verilmelidir.

2. Sürtünme Katsayısı

Sürtünme katsayısı ne kadar düşük olursa, zincirin çalışması sırasındaki direnç o kadar küçük olur, enerji tüketimi o kadar düşük olur ve aynı zamanda zincirin ve kılavuzun aşınmasını azaltarak zincirin servis ömrünü uzatabilir. Yüksek kaliteli plastik kılavuzların statik sürtünme katsayısı ≤0,15, dinamik sürtünme katsayısı ≤0,1 olmalıdır. Ek yağlayıcılar olmadan sorunsuz çalışma sağlanabilir, bu da bakım maliyetlerini azaltır.

3. Boyutsal Doğruluk

Kılavuzun boyutsal doğruluğu (kılavuz genişliği, kalınlığı, kılavuz oluk boyutu, düzlüğü gibi) zincire uyum sağlamayı doğrudan etkiler. Boyut sapmasının çok büyük olması zincirin sapmasına, sıkışmasına ve hatta zincirin zarar görmesine neden olur. Geleneksel plastik kılavuzların boyut toleransı, zincire mükemmel uyum sağlamak amacıyla hassas senaryolarda ±0,05 mm ve ±0,02 mm dahilinde kontrol edilmelidir.

4. Taşıma Kapasitesi

Ekipmanın çalışması sırasında zincirin gerçek yüküne (statik yük + dinamik yük) göre seçim yapın. Farklı malzemelerin taşıma kapasitesi açısından büyük farklılıklar vardır: UHMW-PE kılavuzları orta yük (≤50N/mm) için uygundur, POM kılavuzları orta ve yüksek yük (≤80N/mm) için uygundur, güçlendirilmiş PA kılavuzları yüksek yük (≤120N/mm) için uygundur ve PEEK kılavuzları aşırı yüksek yük (≤150N/mm) için uygundur ve yetersiz taşıma kapasitesinden kaynaklanan kılavuz deformasyonu ve kırılmayı önler.

5. Sıcaklık Dayanımı ve Korozyon Direnci

Kılavuzun yumuşamasını, yüksek sıcaklıkta deforme olmasını veya düşük sıcaklıkta kırılgan kırılmasını önlemek için ekipmanın çalışma ortamı sıcaklığına uygun olması gerekir; aynı zamanda çevresel ortamın (asit-baz çözeltisi, yağ kirliliği, toz gibi) dikkate alınması ve uygun korozyon direncine sahip malzemelerin seçilmesi gerekir. Örneğin, kimyasal senaryolar için PEEK ve UHMW-PE kılavuzları tercih edilirken, gıda senaryoları için gıdaya uygun PA ve UHMW-PE kılavuzları tercih edilmektedir.

IV. Geniş Uygulama Senaryoları: Birçok Sektörün İletim ve Taşıma İhtiyaçlarını Karşılıyor

Endüstriyel otomasyon seviyesinin gelişmesiyle birlikte, zincir plastik kılavuzları benzersiz avantajlarıyla birçok endüstrinin iletim ve taşıma sistemlerine nüfuz etmiş ve vazgeçilmez temel bileşenler haline gelmiştir. Ana uygulama senaryoları şunları içerir:

1. Otomatik Üretim Hatları ve Akıllı Ekipmanlar

Bu, elektronik bileşen üretim hatları, otomobil parçaları montaj hatları, 3C ürün üretim hatları vb. gibi zincir plastik kılavuzlarının en önemli uygulama senaryosudur. Hassas malzeme taşıma ve istikrarlı güç iletimini gerçekleştirmek için makaralı zincirleri ve senkron zincirleri yönlendirmek ve desteklemek için kullanılırlar. Kendiliğinden yağlamalı ve düşük gürültü özellikleri, üretim hattının yüksek hızlı ve sorunsuz çalışmasını sağlayabilir, ekipman arızalarını azaltabilir ve üretim verimliliğini artırabilir.

2. Gıda İşleme ve Paketleme Sanayii

Gıda endüstrisi, ekipmanlar için son derece yüksek hijyen gereksinimlerine sahiptir. Zincir plastik kılavuzları (gıda sınıfı malzemeler), tuhaf bir koku, yapışmama, kolay temizlik ve korozyon direnci gibi avantajlara sahip değildir ve gıda malzemeleriyle doğrudan temas edebilir. Genellikle gıda konveyörlerinde, paketleme makinelerinde, bisküvi üretim hatları, içecek dolum hatları, et işleme konveyörleri vb. dolum ekipmanlarında kullanılırlar ve metal kılavuz pası ve gıdayı kirleten yağlama gresi sorunlarını önlerler.

3. Depolama ve Lojistik Sektörü

Stereoskopik depolar, konveyörler ve ayırıcılar gibi ekipmanlarda, konveyör zincirlerini yönlendirmek ve desteklemek için zincir plastik kılavuzları kullanılmaktadır. Hafiflikleri ve rahat kurulumları, ekipmanın toplam ağırlığını ve enerji tüketimini azaltabilir; aynı zamanda aşınmaya ve darbeye dayanıklıdırlar, uzun süreli yüksek frekanslı çalışmaya uygundurlar, ekipmanın servis ömrünü etkili bir şekilde uzatabilir, bakım maliyetlerini azaltabilir ve lojistik sektörünün verimli ve sürekli çalışma ihtiyaçlarına uyum sağlayabilirler.

4. Madencilik ve İnşaat Makinaları

Madencilik ve inşaat makinelerinin çalışma ortamı, çok fazla toz, çok fazla yağ kirliliği ve büyük yük nedeniyle zorludur. Zincir plastik kılavuzları korozyon direnci, aşınma direnci ve darbe direnci avantajlarına sahiptir ve madencilik konveyörlerinin, ekskavatörlerin, yükleyicilerin ve diğer ekipmanların zincir kılavuzunda kullanılabilir, geleneksel metal kılavuzların yerine kullanılabilir, metal kılavuzların kolay paslanma, hızlı aşınma ve sık bakım gibi sorunlu noktalarını çözebilir ve ekipmanın güvenilirliğini artırabilir.

5. Diğer Özel Endüstriler

Havacılık, nükleer endüstri ve tıbbi ekipman gibi özel alanlarda, özel çalışma koşullarının çalışma ihtiyaçlarını karşılamak için yüksek sıcaklık direnci, yüksek basınç direnci, korozyon direnci ve elektriksel yalıtım özellikleri nedeniyle hassas iletim sistemlerini yönlendirmek için üst düzey plastik kılavuzlar (PEEK kılavuzları gibi) kullanılır; Tarım makineleri ekipmanlarında UHMW-PE kılavuzları, UV direnci ve yaşlanma karşıtı avantajlarla zorlu dış ortam ortamlarına uyum sağlayarak ekipmanın servis ömrünü uzatır.

V. Seçim Becerileri ve Günlük Bakım: Kılavuzların ve Zincirlerin Hizmet Ömrünün Uzatılması

Zincir plastik kılavuzlarının seçimi ve günlük bakımı, bunların hizmet ömrünü ve ekipmanın çalışma stabilitesini doğrudan etkiler. Aşağıdaki becerilerde uzmanlaşmak, işletme maliyetlerini etkili bir şekilde azaltabilir ve ekipman güvenilirliğini artırabilir:

1. Temel Seçim Becerileri

Adım 1: Zincir modelini ve özelliklerini netleştirin ve zincire mükemmel uyum sağlamak için zincir adımına, zincir genişliğine ve makara çapına göre kılavuz oluğu boyutunu ve kılavuzun genişliğini belirleyin; Adım 2: Sıcaklık, yük ve ortam gibi üç faktöre odaklanarak ekipmanın çalışma koşullarına göre kılavuz malzemesini belirleyin (önceki malzeme seçimine bakın); Adım 3: Boyut doğruluğunu ve kurulum yöntemini onaylayın ve uygun kurulum ve doğru konumlandırmayı sağlamak için ekipman kurulum alanına göre doğrusal, kavisli veya özel şekilli kılavuzlar seçin; Adım 4: Malzeme saflığını ve işleme doğruluğunu sağlamak ve zincir aşınmasını ve kalitesiz kılavuzların neden olduğu ekipman arızalarını önlemek için normal üreticilerin ürünlerine öncelik verin.

2. Günlük Bakım Noktaları

① Kılavuz oluğuna yabancı maddelerin girerek zincirin sıkışmasına ve kılavuzun aşınmasına neden olmasını önlemek için kılavuz yüzeyindeki tozu ve yağı düzenli olarak temizleyin; ② Sık sık yağlayıcı eklenmesine gerek yoktur. Yalnızca yüksek sıcaklık ve yüksek yük çalışma senaryolarında az miktarda özel yağlayıcı (kılavuzun korozyonunu önlemek için kılavuz malzemesiyle uyumlu) eklenebilir; ③ Kılavuzun aşınmasını düzenli olarak kontrol edin. Kılavuz yüzeyinde çizikler, aşırı aşınma veya kılavuz oluğunda deformasyon bulunursa, zincirin zarar görmesini önlemek için zamanında değiştirilmelidir; ④ Kılavuzun kırılmasını ve deformasyonunu önlemek için kılavuza ciddi darbelerden kaçının; ⑤ Saklarken, nemi ve güneşe maruz kalmasını önlemek için kılavuzu kuru ve havalandırılan bir ortama yerleştirin; böylece malzemenin eskimesi ve deformasyonu önlenir.

VI. Endüstri Geliştirme Trendleri: Hafiflik, Hassasiyet ve Kişiselleştirme

Endüstri 4.0'ın ilerlemesiyle birlikte otomatik ve akıllı ekipmanlara olan talep sürekli artıyor ve zincir plastik kılavuz endüstrisi üç ana gelişme eğilimi sunuyor:

İlk olarak, hafif yükseltme. Ekipmanın enerji tasarrufu talebinin gelişmesiyle birlikte hafif plastik kılavuzların uygulanması daha yaygın hale gelecektir. Taşıma kapasitesi ve aşınma direncinin sağlanması amacıyla malzeme modifikasyonu yoluyla kılavuzun ağırlığı daha da azaltılacak ve ekipmanın enerji tüketimi azaltılacaktır; ikincisi, hassasiyet iyileştirmesi. Üst düzey hassas ekipmanlar, kılavuzların boyutsal doğruluğu ve operasyonel stabilitesi konusunda giderek daha yüksek gereksinimlere sahiptir. Hassas enjeksiyonlu kalıplama ve CNC işleme teknolojisinin uygulanması, plastik kılavuzların yüksek hassasiyet, düşük sürtünme ve uzun hizmet ömrü yönünde gelişmesini teşvik edecektir; üçüncüsü, özelleştirme normalleştirmesi. Farklı endüstriler ve farklı ekipmanların çalışma koşulları açısından büyük farklılıkları vardır. Özelleştirilmiş kılavuzlar (özel şekilli yapı, özel malzeme, özel performans), çeşitli özel senaryoların uygulama ihtiyaçlarını karşılamak için ana akım haline gelecektir.

Çözüm

Endüstriyel iletim ve taşıma sistemlerinin temel destekleyici bileşeni olan zincir plastik kılavuzların performansı, ekipmanın verimliliğini, hizmet ömrünü ve işletme maliyetini doğrudan etkiler. Malzeme seçiminden performans değerlendirmesine, senaryo uyarlamasından günlük bakıma kadar her bir bağlantının kendi kendini yağlama, aşınma direnci, korozyon direnci ve hafiflik avantajlarından tam anlamıyla yararlanabilmesi için doğru bir şekilde kontrol edilmesi gerekir. Mühendislik plastik teknolojisinin sürekli ilerlemesi ve endüstriyel ekipmanların yükseltilmesi ve optimizasyonu ile zincir plastik kılavuzları daha fazla endüstride yaygın olarak kullanılacak, endüstriyel otomasyonun geliştirilmesi için önemli bir destek haline gelecek ve işletmelerin bakım maliyetlerini azaltmaları ve üretim verimliliğini artırmaları için güçlü bir garanti sağlayacaktır.
