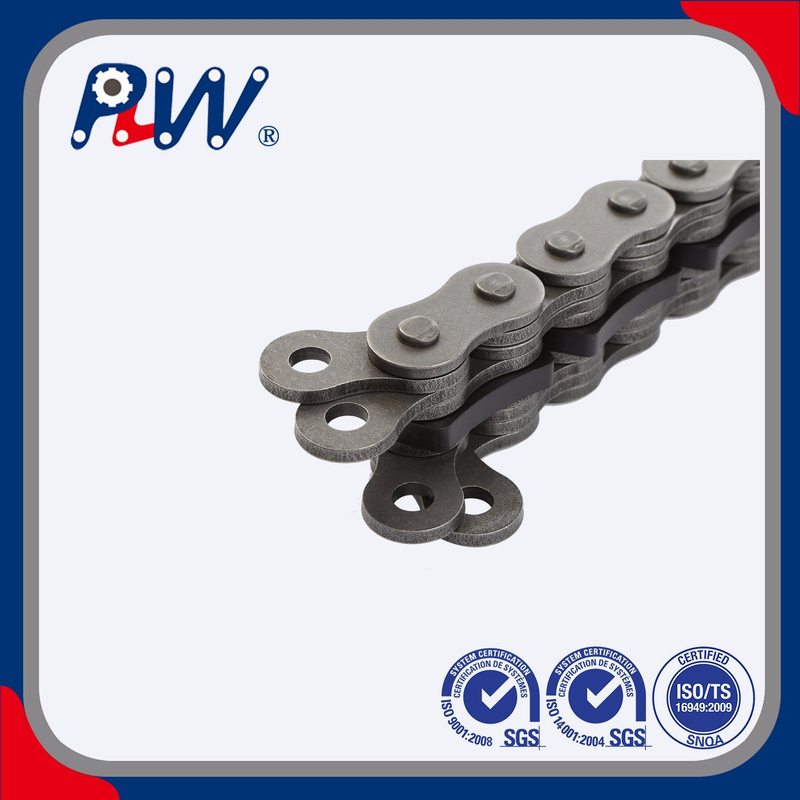

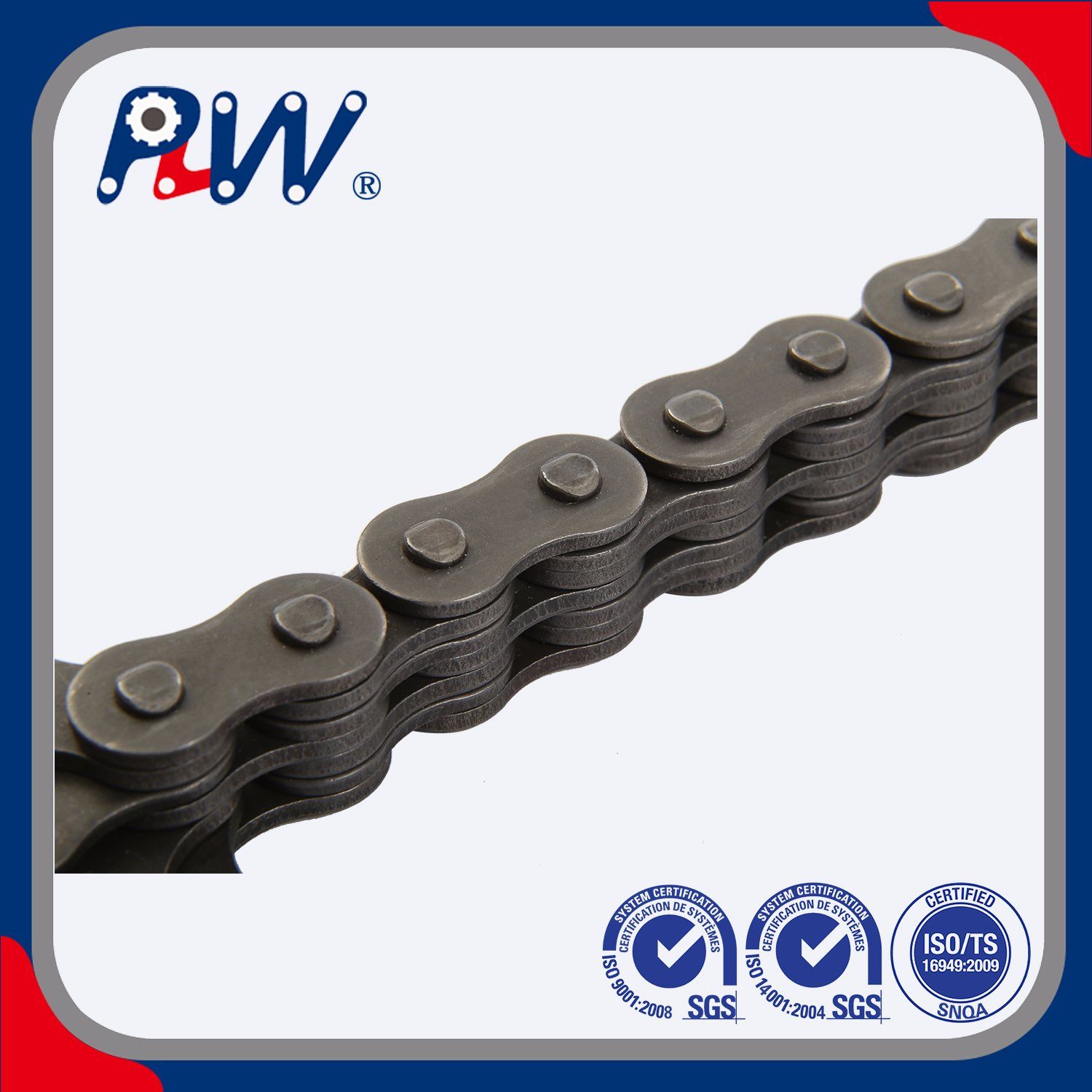

Blattketten-FL-Serie
Blattketten, auch als Klingenkette oder Plattenkette bekannt, besteht aus einer Reihe von miteinander verbundenen Metallplatten (Klingen). Diese Metallplatten sind durch die Stiftwelle oder andere Verbindungen miteinander verbunden, um eine kontinuierliche Kettenstruktur zu bilden
Anwendung:
Textilmaschinerie: Übertragungs- und Fördersysteme für Textilgeräte.
Bekleidungsmaschinerie: spielt eine Schlüsselrolle bei der Verarbeitung und Herstellung von Kleidung.
Fördergeräte: Förderband, Aufzug usw., die zur Vermittlung und Anheben von Materialien verwendet werden.
Verpackungsmaschinerie: spielt die Rolle der Übertragung und Positionierung im Verpackungsprozess.
Motorräder: Blattketten werden in einigen Motorradantriebssträngen verwendet.
Lebensmittelmaschinen: Aufrechterhaltung von Sauberkeit und Hygiene während der Lebensmittelverarbeitung und Verpackung.
Meeres- und Bergbaugeräte: Halten Sie starke Belastungen in rauen Meeresumgebungen und Bergbauvorgängen.
Landwirtschaftliche Maschinerie: spielt die Rolle von Übertragung und Transport in der landwirtschaftlichen Produktion und Verarbeitung

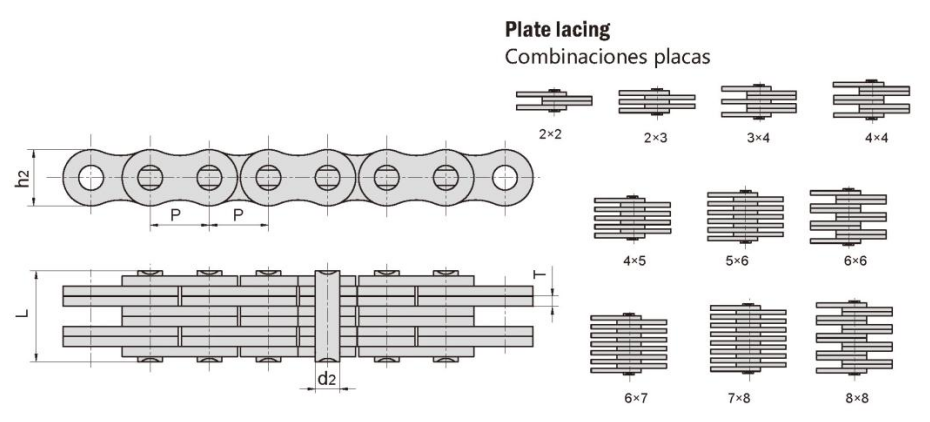

| Kette Nr. | Tonhöhe | Plattenschnürung | Plattentiefe | Plattendicke | Stiftdurchmesser | Stiftlänge | Ultimative Zugfestigkeit | Durchschnittliche Zugfestigkeit | Gewicht pro Meter |
| Cadena Nr | Paso | Kombinations -Placa | Altura Placas | Ancho Placas | Di á Metro Pasador | Longitud Pasador | Resis. Rotura | Resis. Medien -Traci Ó n | Peso Por Metro |
| P | H2 Max | T Max | D2 Max | L Max | Q min | QA | Q | ||
| mm | mm | mm | mm | mm | KN/lb | KN | kg/m | ||
| FL644 | 5.940 | 4x4 | 4.7 | 0.60 | 1.85 | 6.6 | 6.5/1477 | 7.8 | 0.13 |
| FL666 | 6x6 | 9.3 | 9.75/2216 | 11.8 | 0.20 | ||||
| FL688 | 8x8 | 12.0 | 13.0/2955 | 15.6 | 0.25 | ||||
| FL523 | 8.000 | 2x3 | 6.3 | 1.00 | 2.31 | 6.7 | 7.00/1575 | 7.4 | 0.18 |
| FL844 | 4x4 | 6.9 | 0.73 | 7.9 | 10.0/2273 | 12.1 | 0.25 | ||
| FL944 | 9.525 | 4x4 | 8.7 | 1.04 | 3.28 | 10.4 | 21.0/4724 | 24.7 | 0.43 |
| FL945 | 4x5 | 11.5 | 21.00/4724 | 23.0 | 0.50 | ||||
| FL966 | 6x6 | 14.9 | 31.0/7045 | 36.8 | 0.65 | ||||
| FL988 | 8x8 | 19.0 | 42.00/9450 | 46.2 | 0.87 | ||||
| F122 | 12.700 | 2x2 | 8.2 | 1.00 | 3.58 | 7.0 | 11.43/2598 | 13.6 | 0.19 |
| F1223 | 2x3 | 10.2 | 2.03 | 4.45 | 12.8 | 20.0/4545 | 23.8 | 0.61 | |
| FL1244 | 4x4 | 10.2 | 1.70 | 4.45 | 16.7 | 44.0/10000 | 52.3 | 0.83 | |
| F1023 | 15.875 | 2x3 | 14.3 | 2.42 | 4.75 | 15.9 | 25.00/5625 | 27.5 | 1.11 |
| FLC534 | 3x4 | 12.7 | 1.85 | 5.08 | 15.3 | 40.4/9181 | 44.4 | 0.99 | |
| FLC545 | 15.875 | 4x5 | 19.2 | 54.3/12340 | 59.7 | 1.27 | |||
| FLC556 | 5x6 | 22.7 | 67.6/15363 | 74.3 | 1.54 | ||||
| FLC567 | 6x7 | 26.8 | 80.80/18176 | 89.0 | 1.82 | ||||
| FLC578 | 7x8 | 30.8 | 90.00/20250 | 99.0 | 2.10 | ||||
| LF1866 | 18.550 | 6x6 | 15.8 | 3.00 | 6.00 | 39.2 | 106.00/23845 | 116.6 | 3.58 |
| F19V-44 | 19.05 | 4x4 | 15.20 | 2.42 | 6.50 | 22.4 | 71.0/16136 | 84.3 | 1.73 |
| F19V-66 | 6x6 | 32.3 | 106.0/24090 | 125.9 | 2.57 | ||||
| F19S-44 | 19.05 | 4x4 | 14.70 | 2.25 | 5.98 | 21.8 | 76,50/17210 | 84.5 | 1.55 |
| F19S-66 | 6x6 | 31.0 | 115.0/25870 | 126.5 | 2.31 | ||||
| FLC834 | 25.40 | 3x4 | 19.46 | 3.25 | 8.28 | 27.4 | 100.00/22500 | 110.0 | 2.57 |
| FLC856 | 5x6 | 40.5 | 166.00/37343 | 183.0 | 4.00 | ||||
| FLC867 | 6x7 | 47.0 | 195.70/44024 | 215.3 | 4.70 | ||||
| FLC878 | 7x8 | 53.6 | 227.50/51180 | 250.5 | 5.40 | ||||
| F25-34 | 25.40 | 3x4 | 23.40 | 3.05/4.00 | 10.85 | 28.6 | 125.00/28120 | 137.5 | 3.64 |
| F25-66 | 6x6 | 44.1 | 250.00/56240 | 275.0 | 5.93 | ||||
| FLC1045 | 31.75 | 4x5 | 25.40 | 3.25 | 9.53 | 34.3 | 110.00/24745 | 121.0 | 4.49 |
| FLC1056 | 5x6 | 40.6 | 137.9/31340 | 151.0 | 5.44 | ||||
| FLC1067 | 6x7 | 47.2 | 165.4/37590 | 181.9 | 6.42 | ||||
| FLC1078 | 7x8 | 53.8 | 193.0/43863 | 212.0 | 7.40 |
