زنجیر پیوند دوگانه درجه صنعتی، استحکام کششی بالا

زنجیر دوبل پلاس با استحکام بالا - محلول انتقال قابل اعتماد

زنجیره دوبل پلاس یک سیستم زنجیره نقاله بر اساس اصل افزایش سرعت است.

مدل:
BS25-C206B
برند:
PLW یا ساخته شده به سفارش
کد:
7315119000
مواد:
فولاد کربن
بسته حمل و نقل:
کیسه پلاستیکی + جعبه کارتن + جعبه تخته سه لا
علامت تجاری:
PLW
مبدا:
چین
استاندارد یا غیر استاندارد:
استاندارد
نوع:
زنجیر نقاله

در دسترس بودن:

تعداد:



پرس و جو کنید به سبد اضافه کنید

توضیحات محصول

زنجیر دوبل پلاس با استحکام بالا - محلول انتقال قابل اعتماد

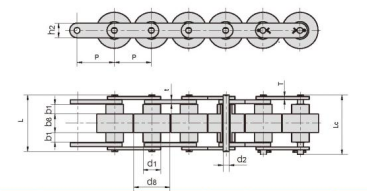

38-1

JB شماره زنجیر	زنجیر شماره	زمین	رول بعد				پین قطر	پین طول		بشقاب بعد			وزن در هر متر
JB Cadena شماره	شماره کادنا	پاسو	Diámetro Rodillo				قطر پاسادور	طولی پاسادور		ابعاد پلاکاس			پزو پور مترو
		پ	d1 حداکثر	d8 حداکثر	b1 دقیقه	b8 حداکثر	d2 حداکثر	L حداکثر	ال سی حداکثر	h2 حداکثر	T max	t max	q
		میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	کیلوگرم بر متر
BS25-C206B	C2030W	19.05	11.91	18.3	4.00	8.0	3.28	24.0	25.6	8.20	1.30	1.50	0.52
BS25-C208A	C2040W	25.40	15.88	24.6	5.70	10.3	3.96	31.0	32.8	11.70	1.50	1.50	0.79
BS25-C210A	C2050W	31.75	19.05	30.6	7.10	13.0	5.08	39.5	41.2	15.00	2.03	2.03	1.36
BS25-C212A	C2060HW	38.10	22.23	36.6	8.50	15.5	5.94	48.8	51.5	18.00	3.25	3.25	2.19
BS25-C216A	C2080W	50.80	28.58	49.0	11.00	21.5	7.92	66.2	70.0	24.00	4.00	5.00	4.06
BS30-C206B		19.05	9.00	18.3	4.50	9.1	3.28	26.3	29.6	7.28	1.30	1.50	0.50
BS30-C208A		25.40	11.91	24.6	6.10	12.5	3.96	35.6	39.5	9.60	1.50	2.00	0.83
BS30-C210A		31.75	14.80	30.6	7.50	15.0	5.08	43.0	47.1	12.20	2.00	2.40	1.27
BS30-C212A		38.10	18.00	37.0	9.75	20.0	5.94	58.1	62.7	15.00	3.00	4.00	2.14
BS30-C216A		50.80	22.23	49.0	12.00	25.2	7.92	71.9	77.3	18.60	4.00	5.00	3.55

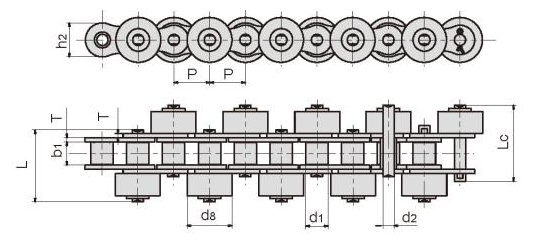

38-2

زنجیر شماره	زمین	غلتک قطر		عرض بین صفحات داخلی	پین قطر	پین طول		بشقاب بعد		نهایی کششی استحکام	متوسط کششی استحکام	وزن در هر متر
شماره کادنا	پاسو	Diámetro Rodillo		آنچو داخلی	قطر پاسادور	طولی پاسادور		ابعاد پلاکاس		مقاومت. روتورا	مقاومت. رسانه ای دنباله	پزو پور مترو
	پ	d1 حداکثر	d8 حداکثر	b1 دقیقه	d2 حداکثر	L حداکثر	ال سی حداکثر	h2 حداکثر	T max	س دقیقه	Qo	q
	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	KN/LB	KN	کیلوگرم بر متر
*40S	12.700	7.95	15.88	7.85	3.96	25.8	27.0	12.0	1.50	13.8/3102	17.5	0.9
40-PSR	12.700	7.95	15.88	7.85	3.96	25.8	27.0	12.0	1.50	13.8/3102	17.5	1.6
50-SR-C	15.875	10.16	19.05	9.40	5.08	31.8	34.0	15.1	2.03	21.8/4900	29.4	2.4
*60S	19.050	11.91	22.23	12.57	5.94	40.0	42.5	18.0	2.42	31.8/7227	41.5	1.9
*80S	25.400	15.88	28.58	15.75	7.92	51.3	54.3	24.0	3.25	56.7/12886	69.4	3.6
80S-C	25.400	15.88	28.58	15.75	7.92	51.3	54.3	24.0	3.25	56.7/12886	69.4	5.8

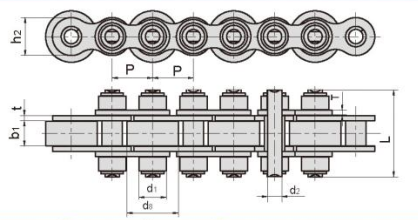

39-1

	زنجیر شماره	زمین	غلتکی دیلامتر		عرض بین صفحات داخلی	پین قطر	پین طول	بشقاب بعد		نهایی کششی استحکام	متوسط کششی استحکام
	شماره کادنا	پاسو	Diámetro Rodillo		آنچو داخلی	قطر پاسادور	طولی پاسادور	ابعاد پلاکاس		مقاومت. روتورا	مقاومت. رسانه ای دنباله
	پ	d1 حداکثر	حداکثر	b1 دقیقه	d2 حداکثر	L حداکثر	h2 حداکثر	t/T حداکثر	س دقیقه	س
	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	kN/LB	KN
08BS-27-P16/C16	12.70	8.51	16.0	7.75	4.45	27.0	11.8	1.60/1.50	18.0/4091	19.8
12BS	19.05	12.07	28.0	11.68	5.72	45.0	16.0	1.85	28.9/6568	31.7
12BS-40-P28/C28	19.05	12.07	28.0	11.68	5.72	40.0	16.0	1.85	29.0/6591	31.7
12BS-43-P26/C26	19.05	12.07	26.0	11.68	5.72	43.0	16.0	1.85	29.0/6591	31.7
12BS-43-P28/C28	19.05	12.07	28.0	11.68	5.72	43.0	16.0	1.85	29.0/6591	31.7
12BS-48-P24/C24	19.05	12.07	24.0	11.68	5.72	48.0	16.0	1.85	29.0/6591	31.7
12BS-48-P26/C26	19.05	12.07	26.0	11.68	5.72	48.0	16.0	1.85	29.0/6591	31.7
12BS-48-P28/C28	19.05	12.07	28.0	11.68	5.72	48.0	16.0	1.85	29.0/6591	31.7
12BS-65-P38/C38	25.40	15.88	38.0	17.02	8.28	65.0	21.0	4.15/3.10	60.0/13636	72.8

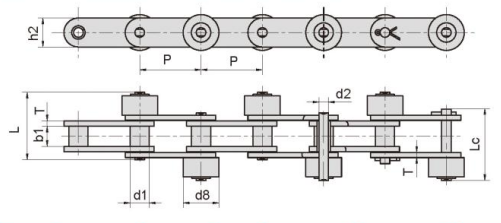

39-2

زنجیر شماره	زمین	غلتک قطر		عرض بین صفحات داخلی	پین قطر	پین طول		بشقاب بعد		نهایی کششی استحکام	متوسط کششی استحکام	وزن در هر متر
شماره کادنا	پاسو	Diámetro Rodillo		آنچو داخلی	قطر پاسادور	پاسادور طولی		ابعاد پلاکاس		مقاومت. روتورا	مقاومت. رسانه ای دنباله	پزو پور مترو
	پ	d1 حداکثر	d8 حداکثر	b1 دقیقه	d2 حداکثر	L حداکثر	ال سی حداکثر	h2 حداکثر	T max	س دقیقه	Qo	q
	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	kN/LB	KN	کیلوگرم بر متر
C2040S2-PSR	25.40	7.95	15.88	7.85	3.96	25.80	27.0	12.0	1.50	13.8/3137	15.18	0.99
C20505	31.75	10.16	19.05	9.40	5.08	31.80	34.0	15.0	2.03	21.8/4955	23.90	1.52
C2052SF1	31.75	19.05	27.00	9.40	5.08	35.00	37.3	15.0	2.03	21.8/4955	23.90	3.06
C2060HS	38.10	11.91	22.23	12.57	5.94	44.00	46.6	18.0	3.25	31.1/7069	42.70	1.78

به عنوان یک مشتق با کارایی بالا از زنجیره های غلتکی استاندارد گام کوتاه، زنجیر دو پلاس با استحکام بالا به گونه ای طراحی شده است که قابلیت اطمینان استثنایی، ظرفیت باربری و دوام را برای سیستم های انتقال بار با سرعت متوسط به پایین، فاصله از مرکز طولانی و بار سبک به متوسط ارائه دهد. این زنجیره که مطابق با استانداردهای بین المللی مانند ISO 1275 و ANSI B29.3 طراحی شده است، به عنوان یک راه حل قابل اعتماد انتقال در چندین بخش صنعتی برجسته می شود و به خواسته های اصلی عملکرد پایدار و طول عمر طولانی می پردازد.

ویژگی های اصلی و مزایای فنی

1. افزایش استحکام کششی برای عملیات پایدار

این زنجیر دارای استحکام کششی برتر است و بار کششی نهایی آن بیش از معیارهای صنعت است تا از مقاومت در برابر شکستگی تحت بارهای استاتیکی و دینامیکی اطمینان حاصل کند. هر جزء - از جمله پین‌ها، بوش‌ها، غلتک‌ها و صفحات پیوندی- تحت ماشین‌کاری دقیق و عملیات حرارتی قرار می‌گیرد و ساختاری مقاوم را تشکیل می‌دهد که یکپارچگی ساختاری را حتی در محیط‌های عملیاتی سخت حفظ می‌کند. حداقل استحکام کششی (MTS) به شدت کنترل می شود تا الزامات استاندارد را برآورده کند یا از آن فراتر رود، و تضمین قابل اعتمادی برای سناریوهای انتقال بار بالا ارائه می دهد.

2. طراحی دوطرفه بهینه شده

زنجیر دوبل پلاس با گامی دو برابر زنجیر گام کوتاه استاندارد (مثلاً 25.4 میلی متر برای نسخه دو گام زنجیر 12.7 میلی متری 08A)، ساختار کلی سبک تری را ارائه می دهد و در عین حال راندمان انتقال عالی را حفظ می کند. طراحی گام گسترده تعداد قطعات در واحد طول را کاهش می‌دهد، اصطکاک و سایش را در حین کار به حداقل می‌رساند، که به‌ویژه برای انتقال در فواصل طولانی که در آن کاهش وزن و اجرای روان بسیار مهم است، مناسب است.

3. ساخت دقیق و مقاومت در برابر سایش

با اتخاذ فرآیندهای تولید هوشمند پیشرفته، هر زنجیره تحت سه دور غربالگری دستی و دو مرحله بازرسی خودکار کیفیت قرار می‌گیرد که از دقت ابعادی با تحمل وزن کنترل شده در ± 1 گرم اطمینان حاصل می‌کند. صفحات پیوند از فولاد آلیاژی با کیفیت بالا ساخته شده‌اند و غلتک‌ها و بوش‌ها با تکنولوژی سخت‌کنندگی سطحی پردازش می‌شوند که به طور قابل‌توجهی مقاومت در برابر سایش و مقاومت در برابر خوردگی را افزایش می‌دهد. این ساخت دقیق عملکرد ثابت را تضمین می کند و فرکانس نگهداری را کاهش می دهد.

4. سازگاری ساختاری همه کاره

زنجیر دو پلاس با استحکام بالا که در هر دو نوع انتقال و نوار نقاله خاص موجود است، می‌تواند برای رفع نیازهای برنامه‌های مختلف سفارشی شود. برای سناریوهای تخصصی، زنجیرهای دو گام از نوع آستین (بدون غلتک) نیز ارائه می شود که راه حل های انعطاف پذیری را برای نیازهای بار و سرعت مختلف ارائه می دهد. علاوه بر این، از ادغام با چرخ‌دنده‌های مختلف و اجزای انتقال پشتیبانی می‌کند و امکان تطابق یکپارچه با تجهیزات موجود را فراهم می‌کند.

فیلدهای کاربردی

با عملکرد متعادل خود در استحکام، دوام و سازگاری، این زنجیر به طور گسترده در موارد زیر استفاده می شود:

تجهیزات انتقال: نوار نقاله، نوار نقاله غلتکی برای صنایع لجستیک، بسته بندی و صنایع غذایی.
ماشین آلات صنعتی سبک: ماشین های چاپ، ماشین آلات نساجی و تجهیزات بسته بندی که به انتقال پایدار با سرعت متوسط به پایین نیاز دارند.
ماشین آلات کشاورزی: تجهیزات مزرعه برای برداشت و فرآوری محصول، سازگار با شرایط بار در فضای باز و متغیر.
خطوط تولید خودکار: خطوط مونتاژ و تجهیزات آزمایشی که در آن انتقال در فواصل طولانی و تعمیر و نگهداری کم ضروری است.

چرا زنجیر دو پلاس با استحکام بالا را انتخاب کنید؟

فراتر از برتری فنی آن، ما متعهد به ارائه پشتیبانی جامع برای مشتریان خود هستیم. هر دسته از زنجیر با یک سند گواهی کیفیت همراه است، و ما راه حل های سفارشی را بر اساس پارامترهای عملیاتی خاص (بار، سرعت، محیط) ارائه می دهیم. با پشتوانه مشاوره فنی حرفه ای و خدمات پس از فروش، زنجیره دوبل پلاس با استحکام بالا شریک قابل اعتماد شما برای انتقال کارآمد، پایدار و مقرون به صرفه است.
