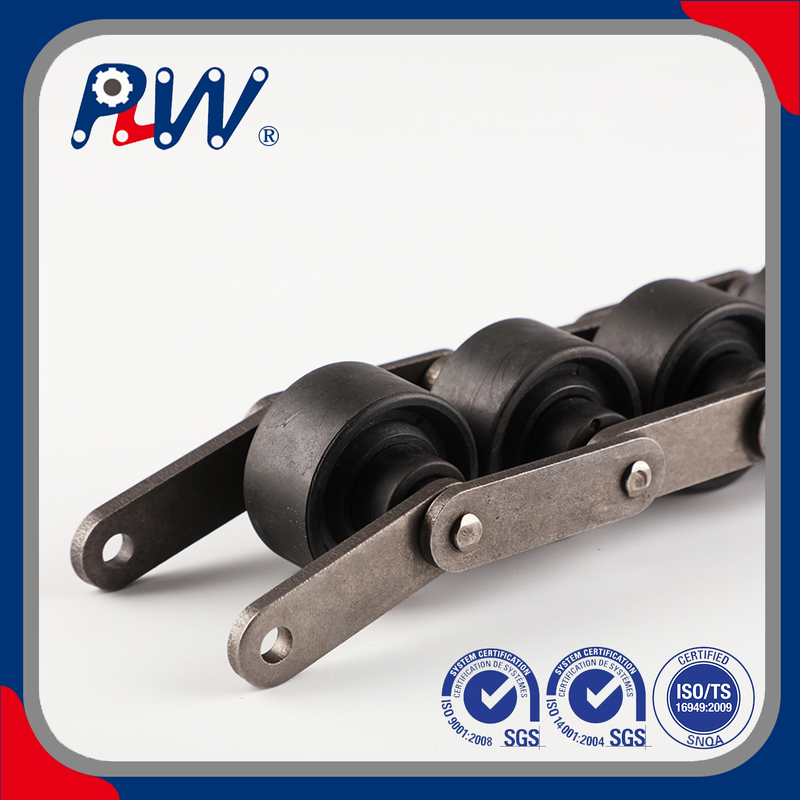

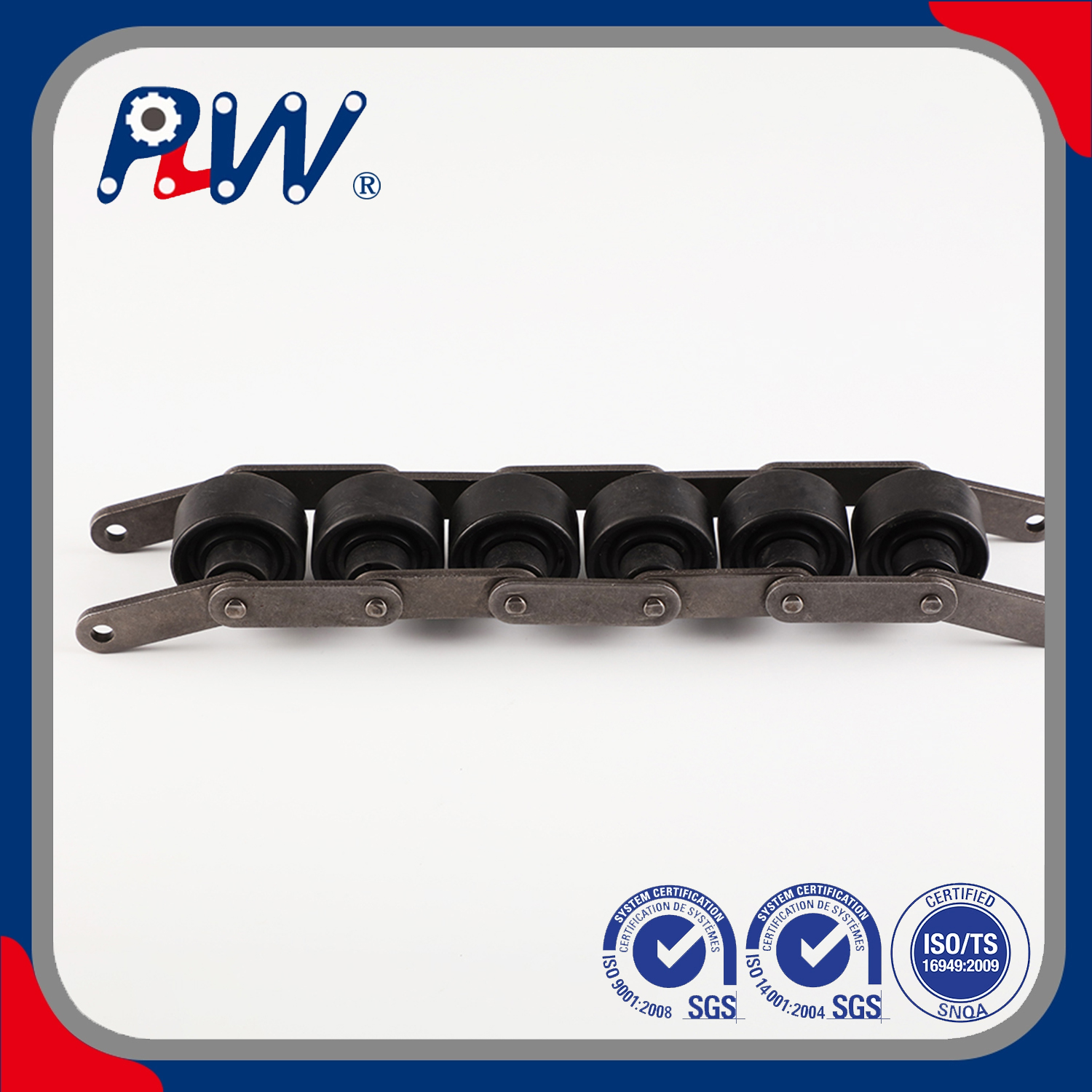

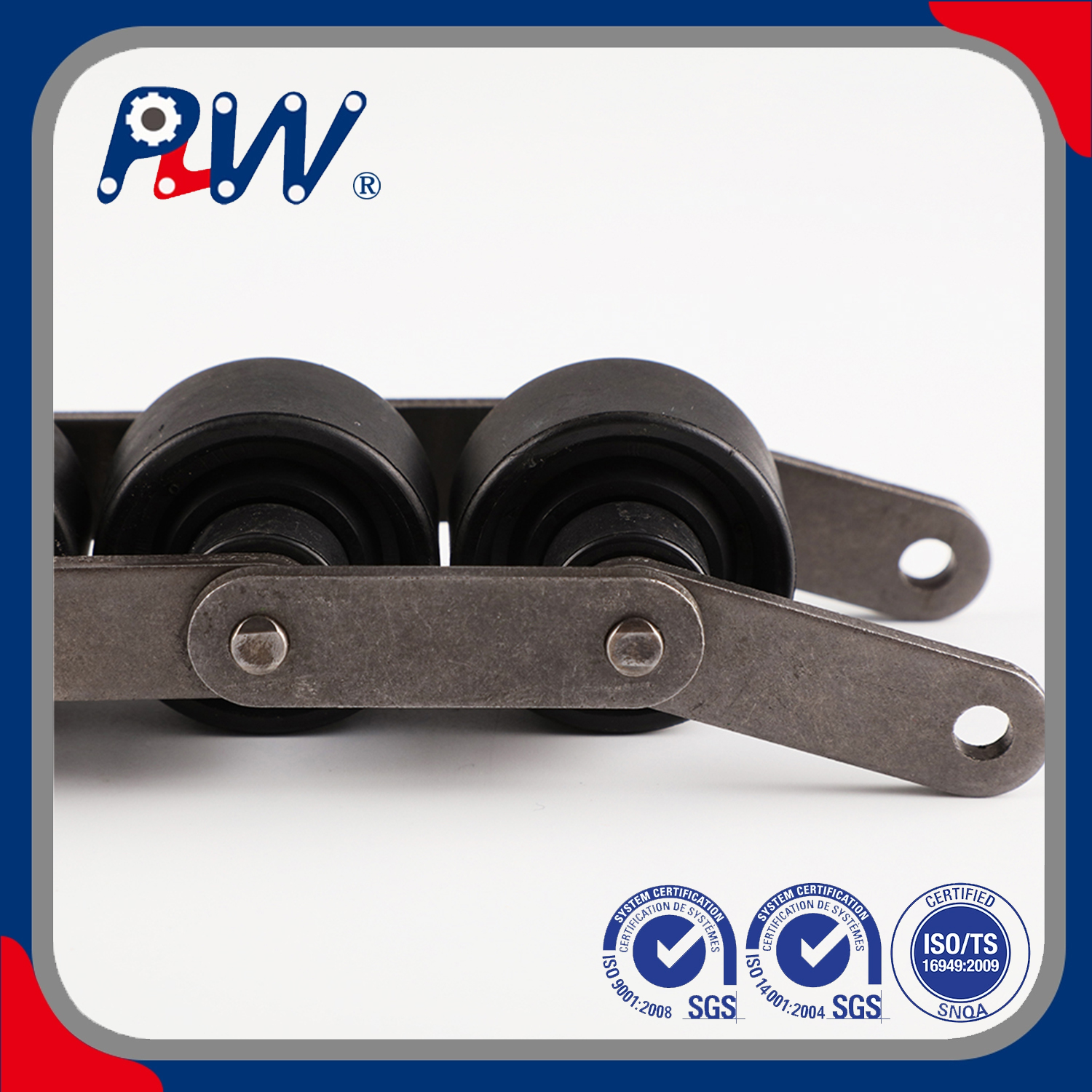

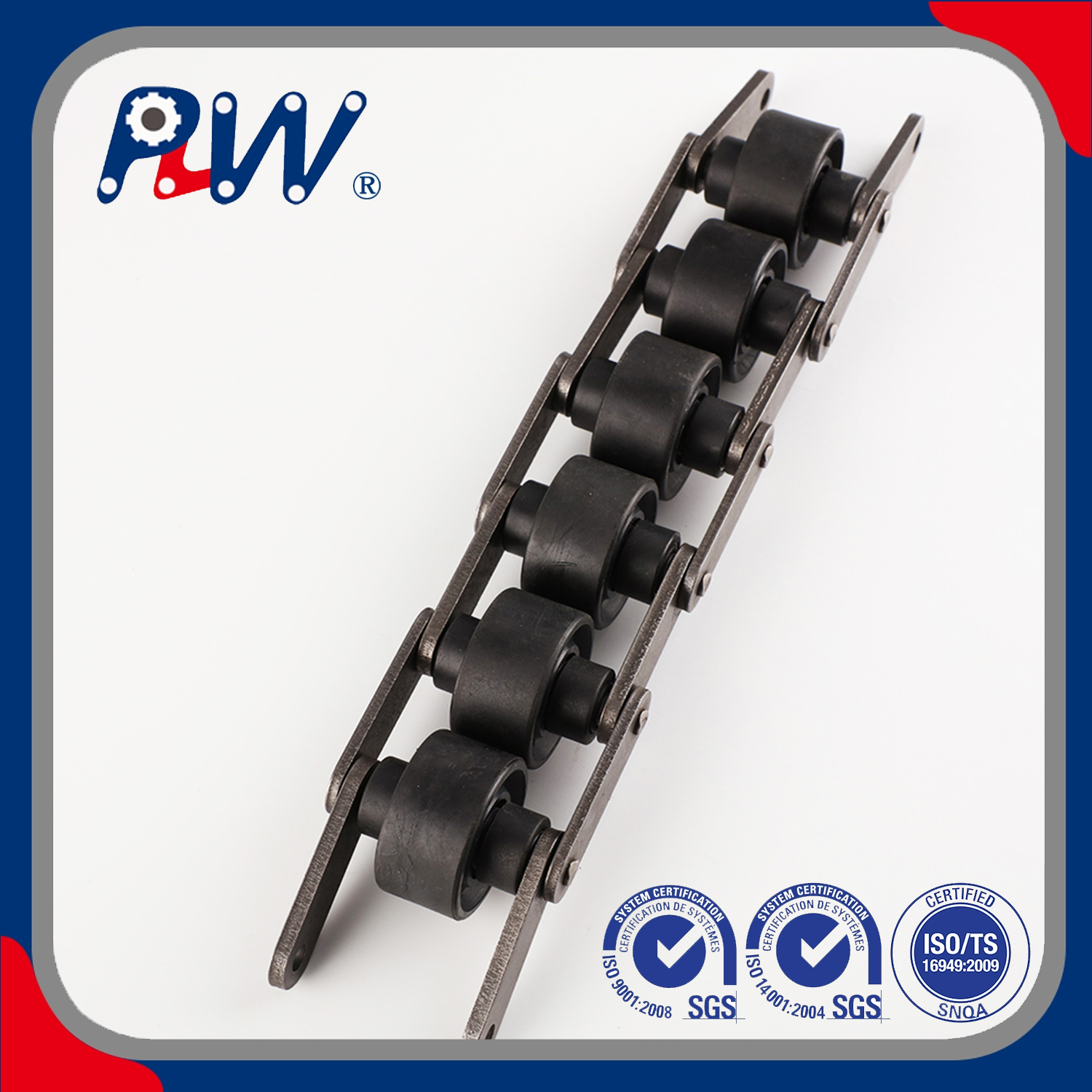

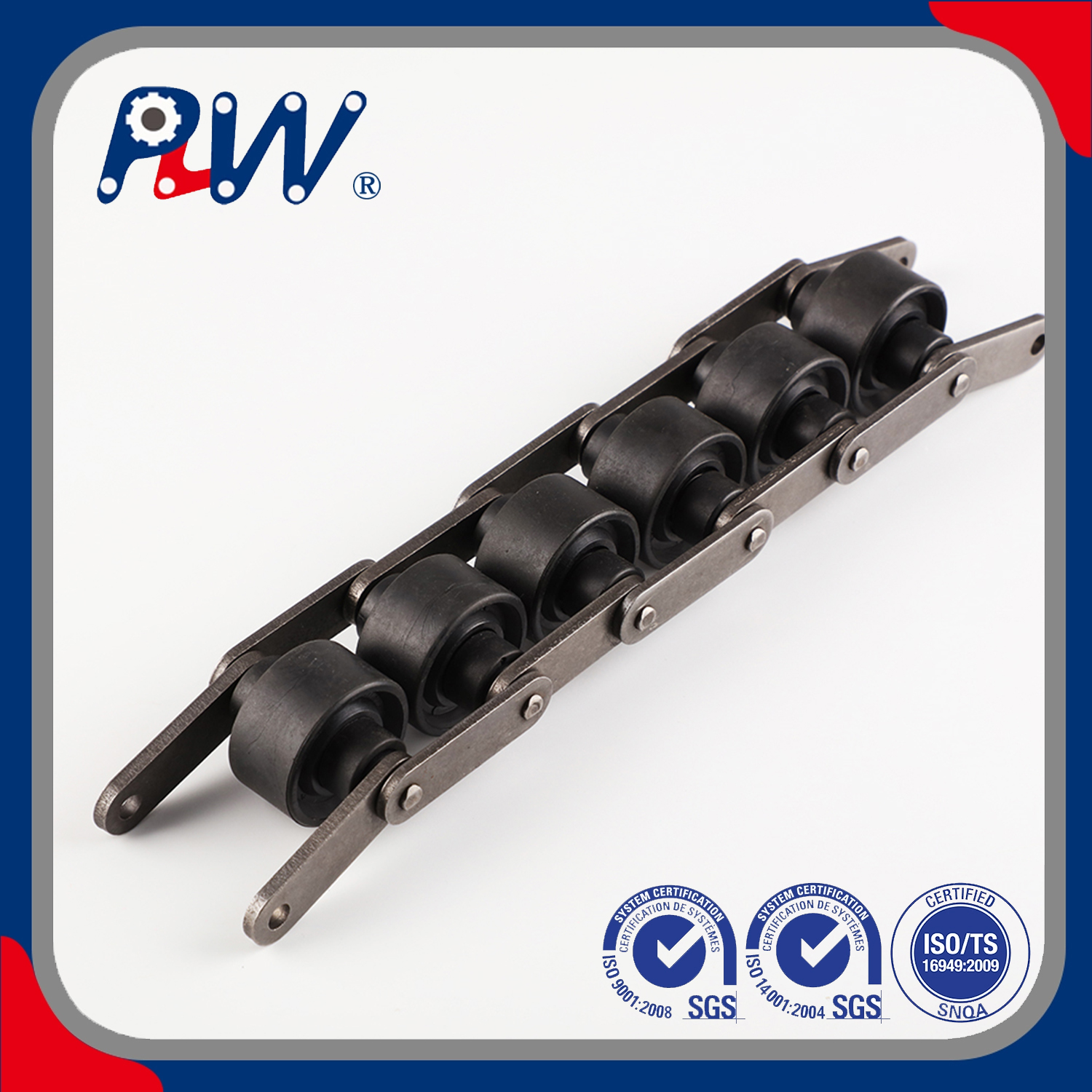

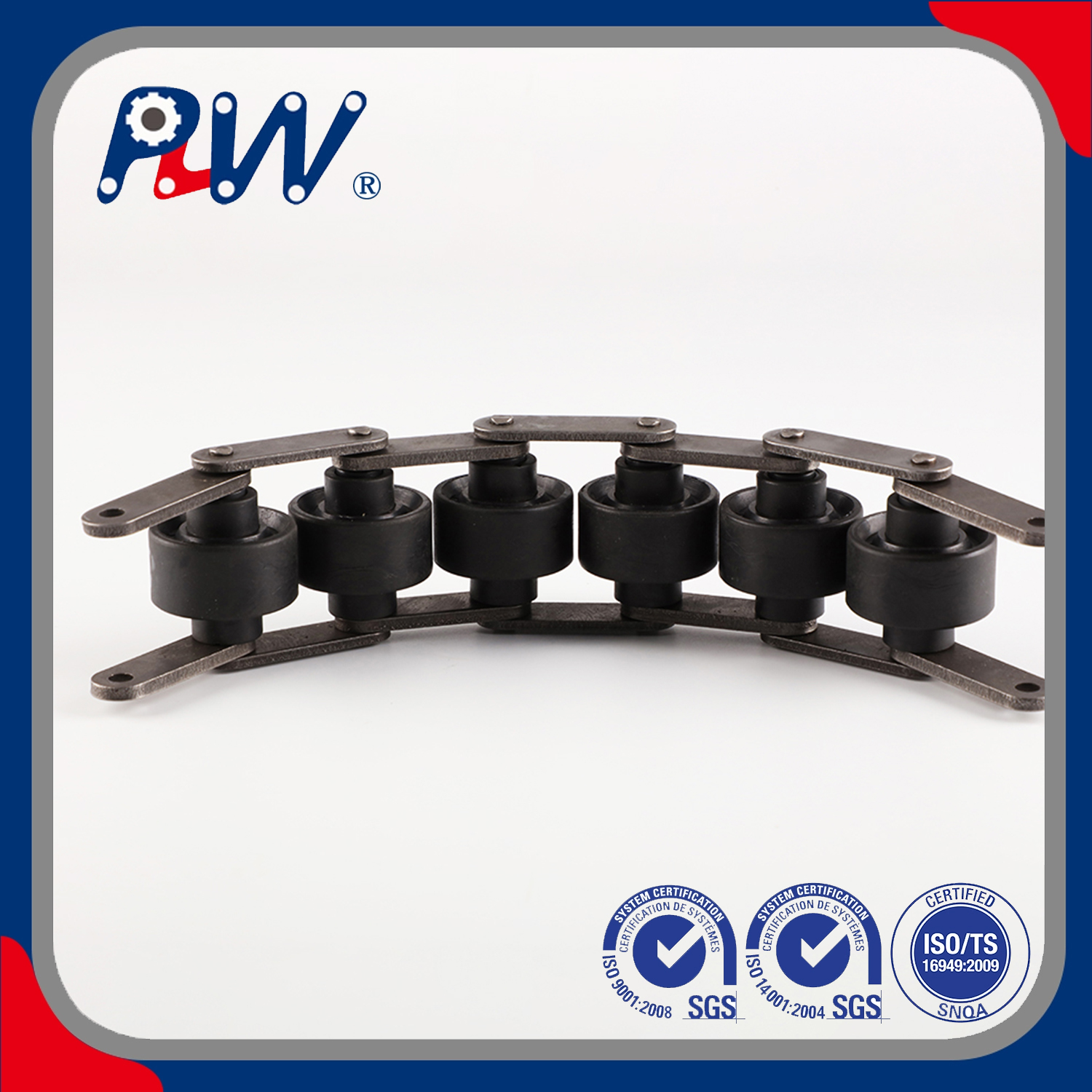

Dvoučlánkové řetězy průmyslové třídy, vysoká pevnost v tahu

Vysokopevnostní dvojitý plusový řetěz – spolehlivé řešení převodovky

Double Plus chain je systém dopravníkového řetězu založený na principu zvýšení rychlosti

Model:
BS25-C206B
Značka:
PLW nebo na zakázku
Kód:
7315119000
Materiál:
Uhlíková ocel
Přepravní balíček:
Plastová taška + kartonová krabice + překližkové pouzdro
Ochranná známka:
PLW
Původ:
ČÍNA
Standardní nebo nestandardní:
Norma
Typ:
Dopravní řetěz

Dostupnost:

Množství:



Zeptejte se Přidat do košíku

Popis produktu

Vysokopevnostní dvojitý plusový řetěz – spolehlivé řešení převodovky

38-1

JB řetězec č.	Řetěz č.	Rozteč	role Rozměr				Průměr čepu	čepu Délka		desky Rozměr			Hmotnost na metr
JB Cadena No	Cadena č	Paso	Diametro rodillo				Diametro pasador	Podélný pasador		Dimensiones de las placas			Peso por metro
		P	d1 max	d8 max	b1 min	b8 max	d2 max	L max	Lc max	h2 max	T max	t max	q
		mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg/m
BS25-C206B	C2030W	19.05	11.91	18.3	4.00	8.0	3.28	24.0	25.6	8.20	1.30	1.50	0.52
BS25-C208A	C2040W	25.40	15.88	24.6	5.70	10.3	3.96	31.0	32.8	11.70	1.50	1.50	0.79
BS25-C210A	C2050W	31.75	19.05	30.6	7.10	13.0	5.08	39.5	41.2	15.00	2.03	2.03	1.36
BS25-C212A	C2060HW	38.10	22.23	36.6	8.50	15.5	5.94	48.8	51.5	18.00	3.25	3.25	2.19
BS25-C216A	C2080W	50.80	28.58	49.0	11.00	21.5	7.92	66.2	70.0	24.00	4.00	5.00	4.06
BS30-C206B		19.05	9.00	18.3	4.50	9.1	3.28	26.3	29.6	7.28	1.30	1.50	0.50
BS30-C208A		25.40	11.91	24.6	6.10	12.5	3.96	35.6	39.5	9.60	1.50	2.00	0.83
BS30-C210A		31.75	14.80	30.6	7.50	15.0	5.08	43.0	47.1	12.20	2.00	2.40	1.27
BS30-C212A		38.10	18.00	37.0	9.75	20.0	5.94	58.1	62.7	15.00	3.00	4.00	2.14
BS30-C216A		50.80	22.23	49.0	12.00	25.2	7.92	71.9	77.3	18.60	4.00	5.00	3.55

38-2

Řetěz č.	Rozteč	válečku Průměr		Šířka mezi vnitřními deskami	čepu Průměr	čepu Délka		desky Rozměr		v tahu Konečná pevnost	Průměrná v tahu pevnost	Hmotnost na metr
Cadena č	Paso	Diametro rodillo		Ancho Interiér	Diametro pasador	Podélný pasador		Dimensiones de las placas		Resis. rotura	Resis. media traceción	Peso por metro
	P	d1 max	d8 max	b1 min	d2 max	L max	Lc max	h2 max	T max	Q min	Qo	q
	mm	mm	mm	mm	mm	mm	mm	mm	mm	KN/LB	KN	kg/m
*40S	12.700	7.95	15.88	7.85	3.96	25.8	27.0	12.0	1.50	13,8/3102	17.5	0.9
40-PSR	12.700	7.95	15.88	7.85	3.96	25.8	27.0	12.0	1.50	13,8/3102	17.5	1.6
50-SR-C	15.875	10.16	19.05	9.40	5.08	31.8	34.0	15.1	2.03	21,8/4900	29.4	2.4
*60S	19.050	11.91	22.23	12.57	5.94	40.0	42.5	18.0	2.42	31,8/7227	41.5	1.9
*80S	25.400	15.88	28.58	15.75	7.92	51.3	54.3	24.0	3.25	56,7/12886	69.4	3.6
80S-C	25.400	15.88	28.58	15.75	7.92	51.3	54.3	24.0	3.25	56,7/12886	69.4	5.8

39-1

	Řetěz č.	Rozteč	Válcový dlametr		Šířka mezi vnitřními deskami	čepu Průměr	čepu Délka	desky Rozměr		v tahu Konečná pevnost	Průměrná v tahu pevnost
	Cadena č	Paso	Diametro rodillo		Ancho Interiér	Diametro pasador	Podélný pasador	Dimensiones de las placas		Resis. rotura	Resis. media traceción
	P	d1 max	da max	b1 min	d2 max	L max	h2 max	t/T max	Q min	Q
	mm	mm	mm	mm	mm	mm	mm	mm	kN/LB	KN
08BS-27-P16/C16	12.70	8.51	16.0	7.75	4.45	27.0	11.8	1,60/1,50	18,0/4091	19.8
12BS	19.05	12.07	28.0	11.68	5.72	45.0	16.0	1.85	28,9/6568	31.7
12BS-40-P28/C28	19.05	12.07	28.0	11.68	5.72	40.0	16.0	1.85	29,0/6591	31.7
12BS-43-P26/C26	19.05	12.07	26.0	11.68	5.72	43.0	16.0	1.85	29,0/6591	31.7
12BS-43-P28/C28	19.05	12.07	28.0	11.68	5.72	43.0	16.0	1.85	29,0/6591	31.7
12BS-48-P24/C24	19.05	12.07	24.0	11.68	5.72	48.0	16.0	1.85	29,0/6591	31.7
12BS-48-P26/C26	19.05	12.07	26.0	11.68	5.72	48.0	16.0	1.85	29,0/6591	31.7
12BS-48-P28/C28	19.05	12.07	28.0	11.68	5.72	48.0	16.0	1.85	29,0/6591	31.7
12BS-65-P38/C38	25.40	15.88	38.0	17.02	8.28	65.0	21.0	4.15/3.10	60,0/13636	72.8

39-2

Řetěz č.	Rozteč	válečku Průměr		Šířka mezi vnitřními deskami	čepu Průměr	čepu Délka		desky Rozměr		v tahu Konečná pevnost	Průměrná v tahu pevnost	Hmotnost na metr
Cadena č	Paso	Diametro rodillo		Ancho Interiér	Diametro pasador	Podélný pasador		Dimensiones de las placas		Resis. rotura	Resis. media traceción	Peso por metro
	P	d1 max	d8 max	b1 min	d2 max	L max	Lc max	h2 max	T max	Q min	Qo	q
	mm	mm	mm	mm	mm	mm	mm	mm	mm	kN/LB	KN	kg/m
C2040S2-PSR	25.40	7.95	15.88	7.85	3.96	25.80	27.0	12.0	1.50	13,8/3137	15.18	0.99
C20505	31.75	10.16	19.05	9.40	5.08	31.80	34.0	15.0	2.03	21,8/4955	23.90	1.52
C2052SF1	31.75	19.05	27.00	9.40	5.08	35.00	37.3	15.0	2.03	21,8/4955	23.90	3.06
C2060HS	38.10	11.91	22.23	12.57	5.94	44.00	46.6	18.0	3.25	31,1/7069	42.70	1.78

Jako vysoce výkonný derivát standardních válečkových řetězů s krátkým roztečím je řetěz High-Strength Double Plus Chain navržen tak, aby poskytoval výjimečnou spolehlivost, nosnost a odolnost pro systémy přenosu střední až nízké rychlosti, střední vzdálenosti a lehkého až středního zatížení. Tento řetěz, navržený v souladu s mezinárodními standardy, jako jsou ISO 1275 a ANSI B29.3, vyniká jako důvěryhodné přenosové řešení napříč mnoha průmyslovými odvětvími, které řeší základní požadavky na stabilní provoz a prodlouženou životnost.

Základní vlastnosti a technické výhody

1. Zvýšená pevnost v tahu pro stabilní provoz

Řetěz se může pochlubit vynikající pevností v tahu a jeho mezním zatížením v tahu přesahujícím průmyslové standardy je zajištěna odolnost proti přetržení při statickém a dynamickém zatížení. Každá součást – včetně čepů, pouzder, válečků a spojovacích desek – prochází přesným obráběním a tepelným zpracováním a vytváří robustní strukturu, která si zachovává strukturální integritu i v náročných provozních prostředích. Minimální pevnost v tahu (MTS) je přísně kontrolována, aby splnila nebo překonala standardní požadavky, což poskytuje spolehlivou záruku pro scénáře přenosu vysokého zatížení.

2. Optimalizovaný design s dvojitou roztečí

Díky dvojnásobné rozteči oproti standardním řetězům s krátkou roztečí (např. 25,4 mm u verze s dvojitou roztečí řetězu 12,7 mm 08A) nabízí řetěz Double Plus lehčí celkovou strukturu při zachování vynikající účinnosti převodu. Konstrukce s rozšířenou roztečí snižuje počet součástí na jednotku délky, minimalizuje tření a opotřebení během provozu, což je zvláště vhodné pro převody na dlouhé vzdálenosti, kde je rozhodující snížení hmotnosti a hladký chod.

3. Přesná výroba a odolnost proti opotřebení

S využitím pokročilých inteligentních výrobních procesů prochází každý řetěz třemi koly ručního prověřování a dvěma stupni automatizované kontroly kvality, což zajišťuje rozměrovou přesnost s tolerancí hmotnosti kontrolovanou v rozmezí ±1 gram. Článkové desky jsou vyrobeny z vysoce kvalitní legované oceli a válečky a pouzdra jsou ošetřeny technologií povrchového kalení, což výrazně zvyšuje odolnost proti opotřebení a odolnost proti korozi. Tato precizní výroba zajišťuje konzistentní výkon a snižuje četnost údržby.

4. Všestranná strukturální přizpůsobivost

Řetěz High-Strength Double Plus Chain, který je k dispozici ve variantách specifických pro převodovky i dopravníky, lze upravit tak, aby splňovaly potřeby různých aplikací. Pro specializované scénáře jsou nabízeny také objímkové řetězy s dvojitou roztečí (bez válečků), které poskytují flexibilní řešení pro různé požadavky na zatížení a rychlost. Kromě toho podporuje integraci s různými ozubenými koly a komponenty převodovky, což umožňuje bezproblémové sladění se stávajícím zařízením.

Aplikační pole

Díky vyváženému výkonu, pevnosti, odolnosti a přizpůsobivosti je řetěz široce používán v:

Dopravní zařízení: Pásové dopravníky, válečkové dopravníky pro logistiku, balení a potravinářský průmysl.
Stroje pro lehký průmysl: Tiskařské stroje, textilní stroje a balicí zařízení, které vyžadují stabilní střední až nízké rychlosti přenosu.
Zemědělské stroje: Zemědělská technika pro sklizeň a zpracování plodin, přizpůsobená venkovním podmínkám a proměnlivému zatížení.
Automatizované výrobní linky: Montážní linky a testovací zařízení, kde je zásadní přenos na velkou vzdálenost a nenáročná údržba.

Proč si vybrat náš vysoce pevný dvojitý plusový řetěz?

Kromě technické převahy jsme odhodláni poskytovat našim zákazníkům komplexní podporu. Ke každé šarži řetězů je přiložen certifikát kvality a nabízíme řešení na míru na základě konkrétních provozních parametrů (zátěž, rychlost, prostředí). Náš High-Strength Double Plus Chain, podporovaný profesionálním technickým poradenstvím a poprodejním servisem, je vaším spolehlivým partnerem pro efektivní, stabilní a nákladově efektivní převod.
