زنجیر نقاله گام کوتاه با ضمیمه ها

گام کوتاه زنجیر باعث می شود که زنجیر در فرآیند انتقال فشرده تر شود، مناسب برای حمل و نقل کارآمد در یک فضای محدود، با توجه به سناریوی کاربردی واقعی، لوازم جانبی مختلفی را می توان روی زنجیر نصب کرد،

مدل:
04C
برند:
PLW یا ساخته شده به سفارش
کد:
7315119000
مواد:
فولاد کربن
بسته حمل و نقل:
کیسه پلاستیکی + جعبه کارتن + جعبه تخته سه لا
علامت تجاری:
PLW
مبدا:
چین
استاندارد یا غیر استاندارد:
استاندارد
نوع:
زنجیر نقاله

در دسترس بودن:

تعداد:



پرس و جو کنید به سبد اضافه کنید

توضیحات محصول

زنجیر نقاله گام کوتاه با ضمیمه ها

به عنوان یک جزء اصلی دقیق برای سیستم‌های جابجایی مواد صنعتی، زنجیره نوار نقاله گام کوتاه با پیوست‌ها برای ارائه عملکرد انتقال پایدار، کارآمد و همه‌کاره در سناریوهای با سرعت متوسط و بار متوسط طراحی شده است. با رعایت دقیق استانداردهای ANSI B29.1 و ISO 606، این زنجیره دارای طراحی گام کوتاه (12.7 میلی متر تا 31.75 میلی متر) همراه با پیوست های استاندارد و قابل تنظیم است که از مش بندی دقیق چرخ زنجیر، توزیع بار یکنواخت، و سازگاری یکپارچه با طیف گسترده ای از سیستم های نقاله قابل اعتماد، ساخت و تولید سیستم های حمل و نقل انسانی قابل اعتماد، برخوردار است. صنایع

مزایای اصلی: دقت کوتاه و پیوست های همه کاره

مزیت تعیین کننده این زنجیره در ساختار گام کوتاه آن نهفته است که فرکانس مش بندی بالاتر با چرخ دنده ها را امکان پذیر می کند و در مقایسه با زنجیرهای گام بلند، دقت انتقال و پایداری بالاتری را ارائه می دهد. این طراحی برای عملیات با سرعت متوسط (تا 400 دور در دقیقه)، به حداقل رساندن ارتعاش زنجیره و اطمینان از انتقال روان مواد، حتی برای قطعات کوچک یا سبک وزن، بهینه شده است. همراه با طیف کاملی از ضمیمه ها - از جمله استاندارد A-type (حمل کننده)، نوع K (هل دادن) و وسایل قابل تنظیم- با نیازهای مختلف جابجایی مواد، از کالاهای واحد مانند کارتن و اجزاء گرفته تا مواد فله دسته کوچک، سازگار است.

هسته زنجیره که برای دوام و قابلیت اطمینان ساخته شده است، از فولاد کربنی با عیار بالا (1045) یا فولاد آلیاژی، با صفحات جانبی مهر و موم دقیق و غلتک ها، پین ها و بوش های عملیات حرارتی ساخته شده است. از طریق فرآیندهای کربورسازی، کوئنچ و تمپر کردن، قطعات سایش (غلتک‌ها، پین‌ها) به سختی سطحی HRC 58-62 دست می‌یابند، در حالی که هسته برای مقاومت در برابر ضربه و تغییر شکل، چقرمگی عالی را حفظ می‌کند. ضمیمه ها به طور محکم به صفحات جانبی جوش داده شده یا پیچ می شوند، با نقاط اتصال تقویت شده برای مقاومت در برابر بارهای دینامیکی و جلوگیری از جدا شدن - تضمین عملکرد ثابت در عملکرد مداوم.

تطبیق پذیری و مقرون به صرفه بودن با طراحی مدولار آن بیشتر شده است. در پیکربندی های تک رشته ای، دو رشته ای و سه رشته ای موجود است و ظرفیت بار کاری از 8 کیلو نیوتن تا 120 کیلو نیوتن را پوشش می دهد و با نیازهای بار متفاوت سازگار است. عملیات سطحی اختیاری - اکسید سیاه، آبکاری روی و آبکاری نیکل - مقاومت خوردگی هدفمند را برای محیط‌های مرطوب، گرد و غبار یا نسبتاً خورنده فراهم می‌کند. طراحی گام کوتاه همچنین نصب و نگهداری را ساده می‌کند، با سازگاری با چرخ‌دنده‌های استاندارد ANSI که هزینه‌های تعویض و خرابی را کاهش می‌دهد.

تعالی ساختاری و پایداری عملیاتی

ساختار گام کوتاه که برای انتقال دقیق بهینه شده است، مش بندی محکم با چرخ دنده ها را تضمین می کند، انحراف جانبی را از بین می برد و تراز ثابت را حتی در سیستم های نقاله در مسافت های طولانی حفظ می کند. مجموعه غلتکی بوش اصطکاک تماس را به حداقل می رساند، اتلاف انرژی را کاهش می دهد و عمر مفید را افزایش می دهد، در حالی که صفحات کناری صاف و مستقیم، موقعیت اتصال یکنواخت را تضمین می کنند - برای حمل و نقل پایدار مواد بسیار مهم است. زنجیر به طور قابل اعتماد در دماهای بین -20 تا 120 درجه سانتیگراد عمل می کند و با محیط های صنعتی داخلی و شرایط ملایم در فضای باز سازگار است.

ایمنی و قابلیت نگهداری در تمام جزئیات ادغام شده است. ضمیمه ها دارای لبه های صاف و گرد هستند تا از آسیب مواد و تجمع زباله جلوگیری کنند و خطر گیر کردن را کاهش دهند. این زنجیر از اتصالات کاتر (دائمی) و گیره فنری (تنظیم سریع) پشتیبانی می کند و امکان تعمیر و نگهداری در محل را بدون ابزارهای تخصصی فراهم می کند. الگوی سایش قابل پیش‌بینی آن امکان سرویس‌دهی فعال را فراهم می‌کند، در حالی که اجزای استاندارد جایگزینی آسان پیوندها یا پیوست‌ها را تضمین می‌کنند - وقفه‌های عملیاتی را به حداقل می‌رسانند.

مشخصات فنی

پارامتر	جزئیات
نوع محصول	زنجیر نوار نقاله گام کوتاه با پیوست (ANSI B29.1، مطابق با ISO 606)
مواد	فولاد کربن با عیار بالا (1045) یا فولاد آلیاژی؛ ملحقات: همان مواد یا فولاد ضد زنگ 304 (اختیاری)
عملیات حرارتی	کربورسازی، کوئنچ و تمپر (غلتک/پین: HRC 58-62؛ صفحات جانبی: HRC 40-45)
انواع پیوست	استاندارد: A1، A2 (حمل)، K1، K2 (هل دادن)؛ پیوست های سفارشی موجود (جوش داده شده/پیچ شده)
اندازه زمین	12.7mm (1/2') تا 31.75mm (1-1/4') (گام کوتاه، استاندارد ANSI)
ظرفیت بار کاری	8kN - 120kN (پیکربندی های تک رشته ای تا سه رشته ای)
سرعت عملیات	0.5 متر در دقیقه - 400 دور در دقیقه (سرعت متوسط، با دقت بهینه)
درمان سطحی	اکسید سیاه، روکش روی، آبکاری نیکل (ضد خوردگی، مقاوم در برابر سایش)
گواهینامه ها	ANSI B29.1، ISO 606، SGS، FDA (برای پیوست های غذایی)

سناریوهای کاربردی

زنجیره نوار نقاله کوتاه با ضمیمه ها به طور گسترده در سیستم های جابجایی دقیق مواد مورد استفاده قرار می گیرد و عملکرد قابل اعتمادی را در صنایع مختلف ارائه می دهد:

خطوط مونتاژ خودرو : اجزای کوچک (پیچ، واشر)، قطعات و زیر مجموعه ها را منتقل می کند. دقت گام کوتاه، موقعیت پایدار را در طول مونتاژ و بازرسی تضمین می کند.
تولید وسایل الکترونیکی : بردهای مدار، کانکتورها و قطعات الکترونیکی کوچک را حمل می کند. درمان سطح ضد الکتریسیته ساکن و اتصالات سبک وزن از آسیب الکترواستاتیک جلوگیری می کند.
پردازش غذا و نوشیدنی : بسته‌های کوچک، قوطی‌ها و سینی‌های غذا را جابه‌جا می‌کند. اتصالات فولادی ضد زنگ مطابق با FDA و سطوحی که به راحتی تمیز می شوند استانداردهای بهداشتی را رعایت می کنند.
لجستیک و بسته بندی : با ماشین آلات مرتب سازی و بسته بندی برای انتقال کارتن ها، پاکت ها و بسته های کوچک ادغام می شود. پیوست های نوع K، فشار دادن و مرتب سازی دقیق را امکان پذیر می کنند.
لوازم دارویی و پزشکی : بسته‌های پزشکی کوچک، ویال‌ها و اجزای استریل را حمل می‌کند. اتصالات صاف و درمان مقاوم در برابر خوردگی، بهداشت و قابلیت اطمینان را تضمین می کند.

تضمین کیفیت و پشتیبانی پس از فروش

هر زنجیره نوار نقاله کوتاه با ضمیمه ها تحت کنترل کیفیت دقیق قرار می گیرد، از بازرسی مواد اولیه تا مونتاژ اتصال و آزمایش نهایی. بررسی‌های دقیق - از جمله دقت ابعاد، استحکام کششی، پایداری اتصال و مقاومت در برابر سایش - از انطباق با استانداردهای بین‌المللی و عملکرد ثابت در کاربردهای انتقال دقیق اطمینان حاصل می‌کند. این تعهد به کیفیت زمان خرابی و هزینه های نگهداری را برای مشتریان به حداقل می رساند.

ما پشتیبانی جامعی از جمله مشاوره فنی در مورد انتخاب زنجیره و پیوست، راه حل های طول سفارشی و راهنمایی نصب در محل ارائه می دهیم. تیم کارشناسان ما آموزش تعمیر و نگهداری را برای افزایش طول عمر زنجیره ارائه می‌دهند و همه محصولات با ضمانت کیفیت ارائه می‌شوند و اطمینان حاصل می‌کنند که سرمایه‌گذاری مشتریان در حمل و نقل دقیق مواد کاملاً محافظت می‌شود.

برای دقت، تطبیق پذیری و قابلیت اطمینان، زنجیره نوار نقاله کوتاه با ضمیمه ها را انتخاب کنید. این جزء اصلی ایده آل برای سیستم های جابجایی مواد با سرعت متوسط است که عملیات صنعتی کارآمد و دقیق را تقویت می کند.

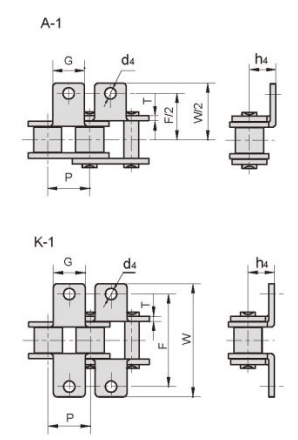

25-1

DINASO زنجیر شماره	ANSI شماره زنجیر	پ	جی	اف	دبلیو	تی	h4	d4
DIN/ISO Cadena شماره	ANSI Cadena No	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر
04C	25	6.350	5.6	13.80	23.2	0.80	4.30	3.4
06C	35	9.525	7.9	19.00	28.6	1.30	6.35	3.4
08A	40	12.700	9.5	25.40	35.2	1.50	7.90	3.4
085	41	12.700	9.5	24.00	33.4	1.30	6.90	3.6
10A	50	15.875	12.7	31.75	46.2	2.03	10.30	5.5
12A	60	19.050	15.9	38.10	55.6	2.42	11.90	5.5
16A	80	25.400	19.1	50.80	64.8	3.25	15.90	6.8
*06B		9.525	8.0	19.04	27.0	1.30	6.50	3.5
08B		12.700	9.5	25.40	36.4	1.60	8.90	4.5
10B		15.875	14.3	31.75	44.6	1.70	10.31	5.3
12B		19.050	16.0	38.10	52.4	1.85	13.46	6.4
16B		25.400	19.1	50.80	72.6	3.10	15.88	6.4

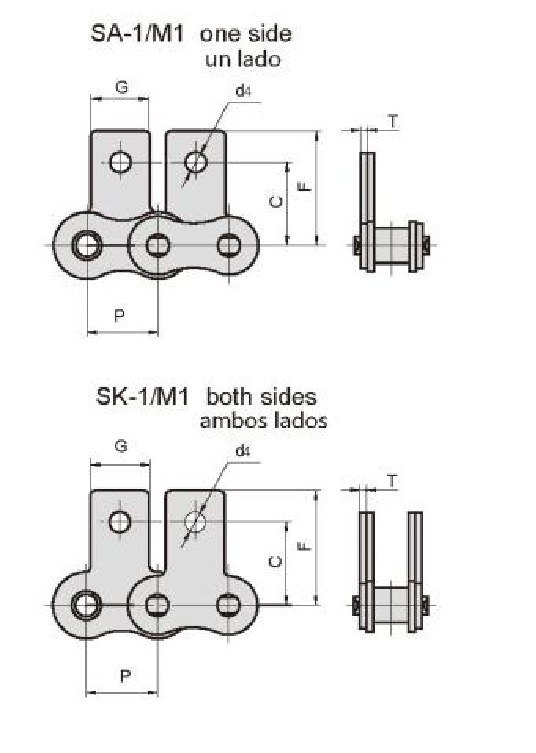

25-2

DIN/ISO زنجیر شماره	ANSI شماره زنجیر	پ	جی	سی	اف	تی	d4
DIN/ISO Cadena شماره	ANSI Cadena No	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر
04C	25	6.350	5.6	7.95	11.7	0.8	3.4
06C	35	9.525	7.9	9.50	14.55	1.30	3.4
08A	40	12.700	9.5	12.70	19.05	1.50	3.4
085	41	12.700	9.5	11.85	16.55	1.30	3.6
10A	50	15.875	12.7	15.90	25.25	2.03	5.5
12A	60	19.050	15.9	18.30	29.33	2.42	5.5
16A	80	25.400	19.1	24.60	34.70	3.25	6.8
*06B		9.525	8.0	9.52	13.50	1.30	3.5
08B		12.700	9.5	13.35	18.90	1.60	4.3
10B		15.875	14.3	16.50	22.95	1.70	5.3
12B		19.050	16.0	21.45	28.60	1.85	6.4
16B		25.400	19.1	23.15	34.00	3.10	6.4

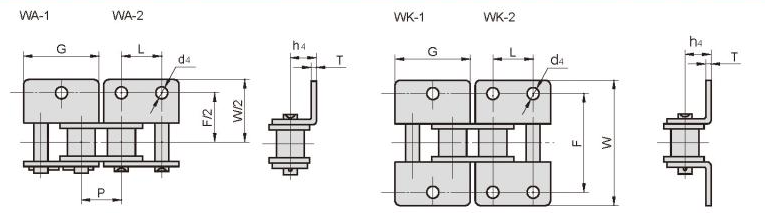

26-1

DIN/ISO زنجیر شماره	ANSI شماره زنجیر	پ	جی	L	اف	دبلیو	تی	h4	d4
DIN/ISO Cadena شماره	ANSI Cadena No	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر
04C	25	6.350	11.41	6.350	13.80	23.2	0.80	4.30	3.40
06C	35	9.525	17.32	9.525	19.00	28.6	1.30	6.35	2.80
08A	40	12.700	23.00	12.700	25.40	35.6	1.50	7.90	3.40
085	41	12.700	22.30	12.700	24.00	35.0	1.30	7.20	4.85
10A	50	15.875	28.80	15.875	31.75	46.8	2.03	10.30	5.50
12A	60	19.050	34.65	19.050	38.10	56.4	2.42	11.90	5.50
16A	80	25.400	45.90	25.400	50.80	73.2	3.25	15.90	6.80
*06B		9.525	17.72	9.525	19.04	27.0	1.30	6.50	3.50
08B		12.700	24.00	12.700	25.40	36.4	1.60	8.90	4.30
10B		15.875	29.58	15.875	31.80	44.6	1.70	10.31	5.30
12B		19.050	34.05	19.050	38.10	52.4	1.85	13.46	6.40
16B		25.400	46.40	25.400	50.80	72.6	3.10	15.88	6.40

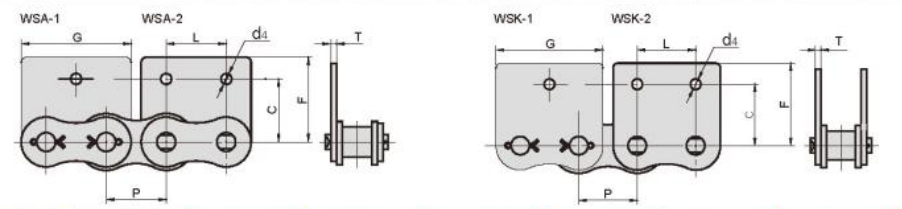

26-2

DINASO زنجیر شماره	ANSI شماره زنجیر	پ	جی	L	سی	اف	تی	d4
DIN/ISO Cadena شماره	ANSI Cadena No	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر	میلی متر
04C	25	6.350	11.41	6.350	7.95	11.70	0.80	3.4
06C	35	9.525	17.32	9.525	9.50	14.55	1.30	2.8
08A	40	12.700	23.00	12.700	12.70	17.40	1.50	3.4
085	41	12.700	21.20	12.700	11.85	16.55	1.30	3.6
10A	50	15.875	28.80	15.875	15.90	23.05	2.03	5.5
12A	60	19.050	34.65	19.050	18.30	26.86	2.42	5.5
16A	80	25.400	45.90	25.400	24.60	35.45	3.25	6.8
*06B		9.525	17.72	9.525	9.52	13.50	1.30	3.5
08B		12.700	23.30	12.700	13.35	18.90	1.60	4.3
10B		15.875	29.58	15.875	16.50	22.95	1.70	5.3
12B		19.050	34.05	19.050	21.45	28.60	1.85	6.4
16B		25.400	46.40	25.400	23.15	34.00	3.10	6.4
