RÖVID NYOMÁSÚ SZÁLLÍTÓLÁNC BERENDEZÉSEKVEL

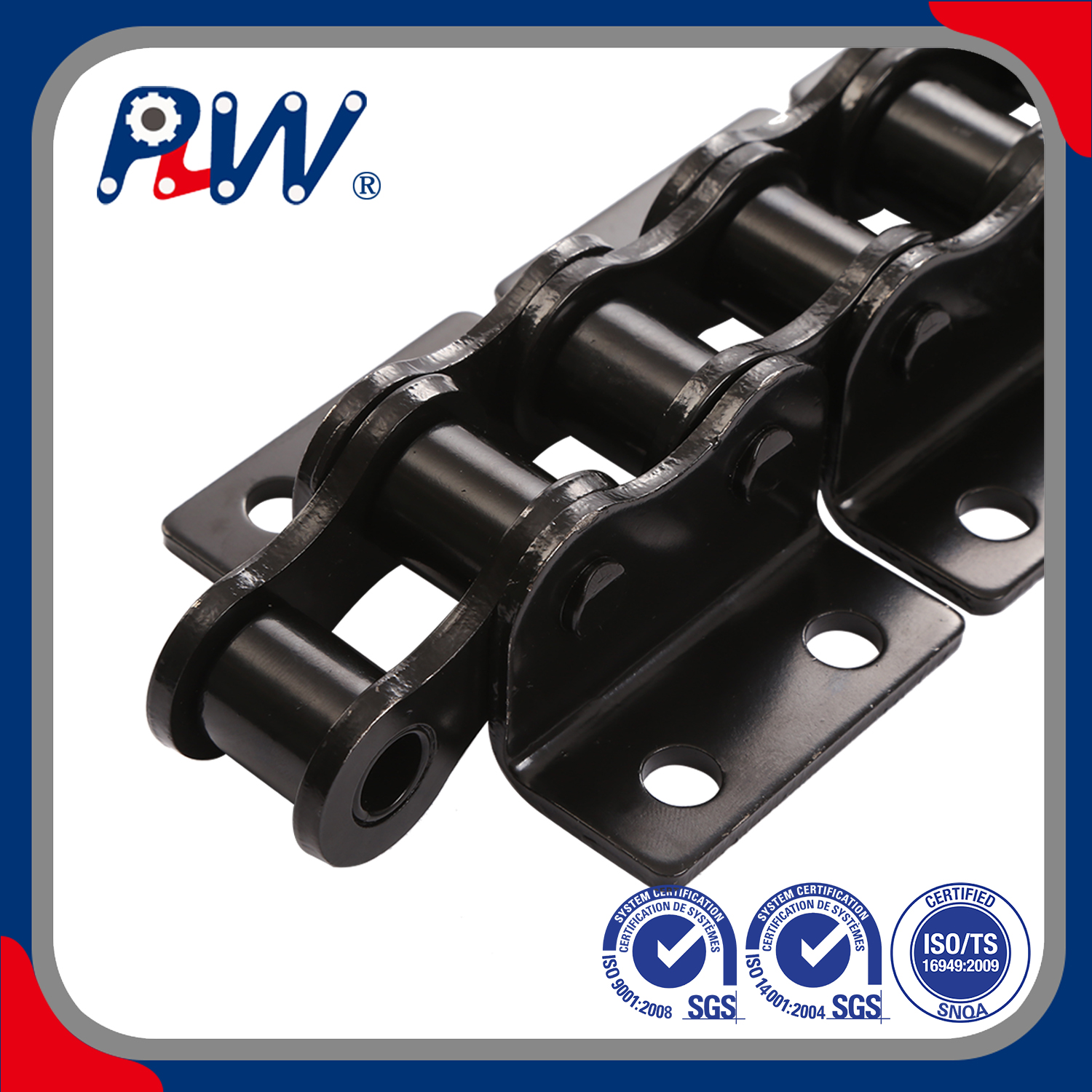

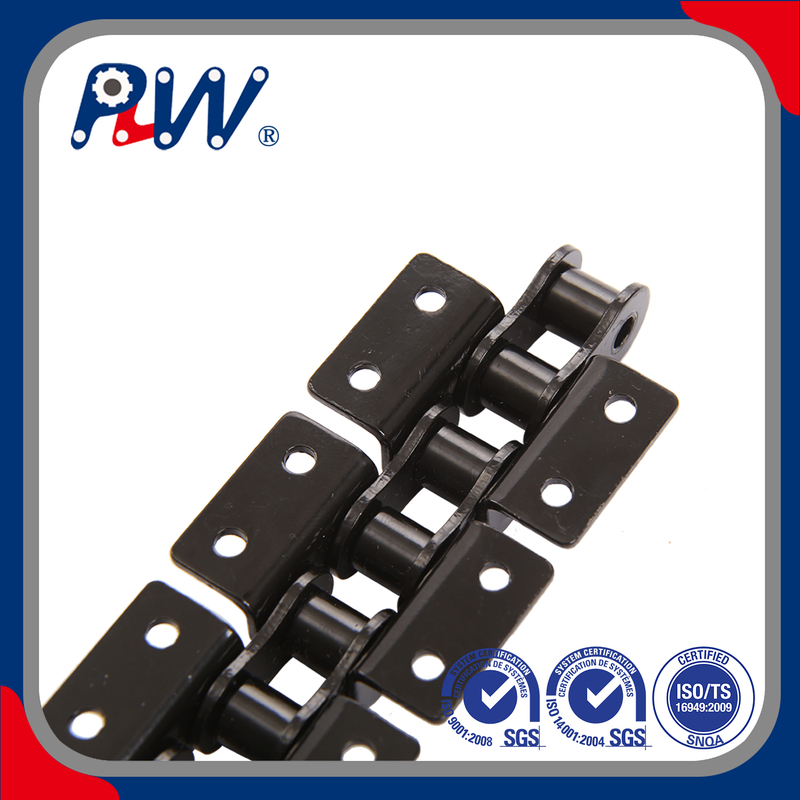

Rövid osztású szállítószalag tartozékokkal

A lánc rövid osztása kompaktabbá teszi a láncot az átviteli folyamatban, alkalmas a hatékony szállításra korlátozott helyen, az aktuális alkalmazási forgatókönyv szerint különféle tartozékok szerelhetők a láncra,

Modell:
04C
Márka:
PLW vagy rendelésre készült
Kód:
7315119000
Anyag:
Szénacél
Szállítási csomag:
Műanyag zacskó + kartondoboz + rétegelt lemez tok
Védjegy:
PLW
Származás:
KÍNA
Normál vagy nem szabványos:
Standard
Típus:
szállítószalag

Elérhetőség:

Mennyiség:



Érdeklődni Hozzáadás a kosárhoz

Termékleírás

Rövid osztású szállítószalag tartozékokkal

Az ipari anyagmozgató rendszerek precíziós alapelemeként a rögzítőelemekkel ellátott rövid osztású szállítóláncot úgy tervezték, hogy stabil, hatékony és sokoldalú szállítási teljesítményt nyújtson közepes sebességű és közepes terhelésű forgatókönyvekben. Szigorúan betartva az ANSI B29.1 és ISO 606 szabványokat, ez a lánc rövid osztású kialakítással (12,7–31,75 mm) szabványosított és testreszabható tartozékokkal párosul, amely biztosítja a pontos lánckerék-összekapcsolást, az egyenletes terheléselosztást és a zökkenőmentes kompatibilitást a szállítószalag-rendszerek széles skálájával – így a gyártás, a logisztika és a feldolgozás megbízható választásává válik.

Alapvető előnyök: rövid dőlésszögű pontosság és sokoldalú rögzítések

Ennek a láncnak a meghatározó előnye a rövid osztású szerkezetében rejlik, amely nagyobb lánckerekes kapcsolódási frekvenciát tesz lehetővé, így kiváló átviteli pontosságot és működési stabilitást biztosít a hosszú osztású láncokhoz képest. Ezt a kialakítást közepes sebességű műveletekre (400 ford./percig) optimalizálták, minimálisra csökkenti a láncrezgést és biztosítja a sima anyagszállítást, még kis vagy könnyű munkadaraboknál is. A tartozékok teljes skálájával párosítva – beleértve a szabványos A-típust (hordozható), K-típusú (toló) és testreszabható rögzítéseket is – alkalmazkodik a különféle anyagmozgatási igényekhez, az egységárutól, például kartondobozoktól és alkatrészektől a kis tételes ömlesztett anyagokig.

A tartósságra és megbízhatóságra épített láncmag kiváló minőségű szénacélból (1045) vagy ötvözött acélból készül, precíziósan nyomott oldallemezekkel és hőkezelt görgőkkel, csapokkal és perselyekkel. A karburálási, hűtési és temperálási folyamatok révén a kopó alkatrészek (görgők, csapok) HRC 58-62 felületi keménységet érnek el, miközben a mag kiváló szívóssága ellenáll az ütésnek és a deformációnak. A rögzítőelemek szilárdan hegesztve vagy csavarozva vannak az oldallemezekhez, megerősített csatlakozási pontokkal, amelyek ellenállnak a dinamikus terheléseknek és megakadályozzák a leválást – biztosítva az egyenletes teljesítményt a folyamatos működés során.

A sokoldalúságot és a költséghatékonyságot tovább növeli moduláris felépítése. Egyszálas, kétszálas és háromszálas konfigurációkban kapható, 8 kN és 120 kN közötti üzemi terhelési kapacitást fed le, alkalmazkodva a változó terhelési követelményekhez. Az opcionális felületkezelések – fekete-oxid, horganyzás és nikkelezés – célzott korrózióállóságot biztosítanak nedves, poros vagy mérsékelten korrozív környezetekben. A rövid osztású kialakítás a telepítést és a karbantartást is leegyszerűsíti, mivel a szabványos ANSI lánckerekekkel való kompatibilitás csökkenti a csereköltségeket és az állásidőt.

Strukturális kiválóság és működési stabilitás

A precíziós szállításra optimalizált, rövid osztású szerkezet biztosítja a szoros összekapcsolódást a lánckerekekkel, kiküszöböli az oldalirányú elhajlást és fenntartja a következetes beállítást még nagy távolságú szállítószalag-rendszerekben is. A görgős perselyes szerelvény minimálisra csökkenti az érintkezési súrlódást, csökkenti az energiaveszteséget és meghosszabbítja az élettartamot, míg a lapos, egyenes oldallapok egyenletes rögzítési pozíciót biztosítanak – ez kritikus a stabil anyagszállításhoz. A lánc megbízhatóan működik -20 ℃ és 120 ℃ közötti hőmérsékleten, alkalmazkodik a beltéri ipari környezethez és az enyhe kültéri körülményekhez.

A biztonság és a karbantarthatóság minden részletbe bele van építve. A tartozékok sima, lekerekített élekkel rendelkeznek, hogy megakadályozzák az anyagkárosodást és a törmelék felhalmozódását, csökkentve ezzel az elakadási kockázatot. A lánc támogatja a sas (állandó) és rugós kapcsos (gyorsbeállító) csatlakozásokat, lehetővé téve a helyszíni karbantartást speciális szerszámok nélkül. Kiszámítható kopási mintázata lehetővé teszi a proaktív szervizelést, míg a szabványosított alkatrészek biztosítják a láncszemek vagy tartozékok egyszerű cseréjét – minimalizálva a működési megszakításokat.

Műszaki előírások

Paraméter	Részletek
Termék típusa	Rövid osztású szállítólánc tartozékokkal (ANSI B29.1, ISO 606 kompatibilis)
Anyag	Kiváló minőségű szénacél (1045) vagy ötvözött acél; tartozékok: azonos anyag vagy 304-es rozsdamentes acél (opcionális)
Hőkezelés	Karburálás, oltás és temperálás (görgők/csapok: HRC 58-62; oldallemezek: HRC 40-45)
Csatolástípusok	Standard: A1, A2 (hordozó), K1, K2 (toló); egyedi tartozékok elérhetőek (hegesztett/csavarozott)
Hangmagasság mérete	12,7 mm (1/2') – 31,75 mm (1-1/4') (rövid emelkedés, ANSI szabvány)
Működési teherbírás	8 kN - 120 kN (egyszálú-három szálas konfigurációk)
Működési sebesség	0,5 m/perc - 400 ford./perc (közepes sebesség, precíziós optimalizált)
Felületkezelés	Fekete-oxid, horganyzás, nikkelezés (korróziógátló, kopásálló)
Tanúsítványok	ANSI B29.1, ISO 606, SGS, FDA (élelmiszer-minőségű tartozékokhoz)

Alkalmazási forgatókönyvek

A rögzítőelemekkel ellátott rövid osztású szállítóláncot széles körben használják precíziós anyagmozgató rendszerekben, megbízható teljesítményt nyújtva a különböző iparágakban:

Autóipari összeszerelő sorok : Kis alkatrészeket (csavarokat, tömítéseket), alkatrészeket és részegységeket szállít; A rövid osztású pontosság biztosítja a stabil elhelyezést az összeszerelés és az ellenőrzés során.
Elektronikai gyártás : Áramköri lapok, csatlakozók és kis elektronikai alkatrészek szállítása; Az antisztatikus felületkezelés és a könnyű rögzítések megakadályozzák az elektrosztatikus károsodást.
Élelmiszer- és italfeldolgozás : Kis csomagokat, dobozokat és ételtálcákat mozgat; Az FDA-kompatibilis rozsdamentes acél tartozékok és a könnyen tisztítható felületek megfelelnek a higiéniai szabványoknak.
Logisztika és csomagolás : válogató- és csomagológépekkel integrálható kartonok, borítékok és kis csomagok szállításához; A K-típusú tartozékok pontos tolást és válogatást tesznek lehetővé.
Gyógyszerészeti és orvosi kellékek : Kisméretű orvosi csomagokat, fiolákat és steril alkatrészeket szállít; sima rögzítések és korrózióálló kezelés biztosítja a higiéniát és a megbízhatóságot.

Minőségbiztosítás és értékesítés utáni támogatás

Minden rögzítőelemekkel ellátott rövid osztású szállítólánc szigorú minőségellenőrzésen esik át, a nyersanyag-ellenőrzéstől a rögzítés összeszereléséig és a végső tesztelésig. A szigorú ellenőrzések – ideértve a méretpontosságot, a szakítószilárdságot, a rögzítés stabilitását és a kopásállóságot – biztosítják a nemzetközi szabványoknak való megfelelést és az egyenletes teljesítményt a precíziós szállítási alkalmazásokban. A minőség iránti elkötelezettség minimalizálja az állásidőt és a karbantartási költségeket az ügyfelek számára.

Átfogó támogatást nyújtunk, beleértve a műszaki tanácsadást a lánc és a tartozékok kiválasztásával kapcsolatban, testreszabott hosszmegoldásokat és helyszíni telepítési útmutatást. Szakértői csapatunk karbantartási képzést kínál a lánc élettartamának meghosszabbítása érdekében, és minden termékre minőségi garancia vonatkozik, így biztosítva az ügyfelek precíziós anyagmozgatásba való befektetésének teljes védelmét.

A pontosság, sokoldalúság és megbízhatóság érdekében válassza a rövid osztású szállítószalagot a tartozékokkal. Ideális alapeleme közepes sebességű anyagmozgató rendszereinek, amely hatékony és pontos ipari műveleteket tesz lehetővé.

25-1

DINASO lánc sz.	ANSI LÁNC SZ.	P	G	F	W	T	h4	d4
DIN/ISO Cadena No	ANSI Cadena sz	mm	mm	mm	mm	mm	mm	mm
04C	25	6.350	5.6	13.80	23.2	0.80	4.30	3.4
06C	35	9.525	7.9	19.00	28.6	1.30	6.35	3.4
08A	40	12.700	9.5	25.40	35.2	1.50	7.90	3.4
085	41	12.700	9.5	24.00	33.4	1.30	6.90	3.6
10A	50	15.875	12.7	31.75	46.2	2.03	10.30	5.5
12A	60	19.050	15.9	38.10	55.6	2.42	11.90	5.5
16A	80	25.400	19.1	50.80	64.8	3.25	15.90	6.8
*06B		9.525	8.0	19.04	27.0	1.30	6.50	3.5
08B		12.700	9.5	25.40	36.4	1.60	8.90	4.5
10B		15.875	14.3	31.75	44.6	1.70	10.31	5.3
12B		19.050	16.0	38.10	52.4	1.85	13.46	6.4
16B		25.400	19.1	50.80	72.6	3.10	15.88	6.4

25-2

DIN/ISO lánc sz.	ANSI LÁNC SZ.	P	G	C	F	T	d4
DIN/ISO Cadena No	ANSI Cadena sz	mm	mm	mm	mm	mm	mm
04C	25	6.350	5.6	7.95	11.7	0.8	3.4
06C	35	9.525	7.9	9.50	14.55	1.30	3.4
08A	40	12.700	9.5	12.70	19.05	1.50	3.4
085	41	12.700	9.5	11.85	16.55	1.30	3.6
10A	50	15.875	12.7	15.90	25.25	2.03	5.5
12A	60	19.050	15.9	18.30	29.33	2.42	5.5
16A	80	25.400	19.1	24.60	34.70	3.25	6.8
*06B		9.525	8.0	9.52	13.50	1.30	3.5
08B		12.700	9.5	13.35	18.90	1.60	4.3
10B		15.875	14.3	16.50	22.95	1.70	5.3
12B		19.050	16.0	21.45	28.60	1.85	6.4
16B		25.400	19.1	23.15	34.00	3.10	6.4

26-1

DIN/ISO lánc sz.	ANSI LÁNC SZ.	P	G	L	F	W	T	h4	d4
DIN/ISO Cadena No	ANSI Cadena sz	mm	mm	mm	mm	mm	mm	mm	mm
04C	25	6.350	11.41	6.350	13.80	23.2	0.80	4.30	3.40
06C	35	9.525	17.32	9.525	19.00	28.6	1.30	6.35	2.80
08A	40	12.700	23.00	12.700	25.40	35.6	1.50	7.90	3.40
085	41	12.700	22.30	12.700	24.00	35.0	1.30	7.20	4.85
10A	50	15.875	28.80	15.875	31.75	46.8	2.03	10.30	5.50
12A	60	19.050	34.65	19.050	38.10	56.4	2.42	11.90	5.50
16A	80	25.400	45.90	25.400	50.80	73.2	3.25	15.90	6.80
*06B		9.525	17.72	9.525	19.04	27.0	1.30	6.50	3.50
08B		12.700	24.00	12.700	25.40	36.4	1.60	8.90	4.30
10B		15.875	29.58	15.875	31.80	44.6	1.70	10.31	5.30
12B		19.050	34.05	19.050	38.10	52.4	1.85	13.46	6.40
16B		25.400	46.40	25.400	50.80	72.6	3.10	15.88	6.40

26-2

DINASO lánc sz.	ANSI LÁNC SZ.	P	G	L	C	F	T	d4
DIN/ISO Cadena No	ANSI Cadena sz	mm	mm	mm	mm	mm	mm	mm
04C	25	6.350	11.41	6.350	7.95	11.70	0.80	3.4
06C	35	9.525	17.32	9.525	9.50	14.55	1.30	2.8
08A	40	12.700	23.00	12.700	12.70	17.40	1.50	3.4
085	41	12.700	21.20	12.700	11.85	16.55	1.30	3.6
10A	50	15.875	28.80	15.875	15.90	23.05	2.03	5.5
12A	60	19.050	34.65	19.050	18.30	26.86	2.42	5.5
16A	80	25.400	45.90	25.400	24.60	35.45	3.25	6.8
*06B		9.525	17.72	9.525	9.52	13.50	1.30	3.5
08B		12.700	23.30	12.700	13.35	18.90	1.60	4.3
10B		15.875	29.58	15.875	16.50	22.95	1.70	5.3
12B		19.050	34.05	19.050	21.45	28.60	1.85	6.4
16B		25.400	46.40	25.400	23.15	34.00	3.10	6.4
