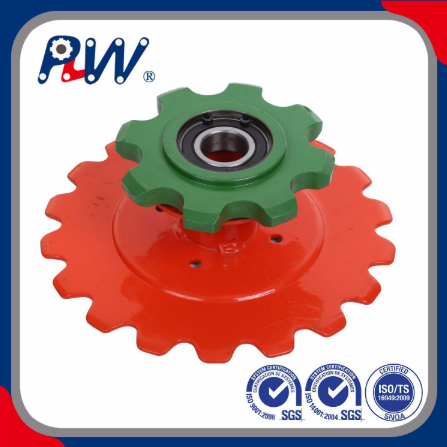

Introduzione ai pignoni

I. Definizione di base e principio di funzionamento dei pignoni

Definizione

Principio di funzionamento

II. Principali classificazioni dei pignoni

Classificazione per forma strutturale

• Pignoni integrali: la parte dentata e il mozzo sono una struttura integrata. Sono adatti per applicazioni di piccole dimensioni e con carichi leggeri, con processi produttivi semplici e costi bassi.

• Pignoni combinati: composti da una corona dentata e un mozzo, sono spesso utilizzati in scenari di grandi dimensioni o con carichi pesanti. L'anello dentato (la parte soggetta ad usura) può essere sostituito in modo indipendente, riducendo i costi di manutenzione.

• Pignoni in due metà: progettati con una struttura divisa (ad esempio, due metà collegate da bulloni), consentono una facile installazione o sostituzione senza smontare l'intero albero, rendendoli convenienti per la manutenzione in spazi ristretti.

III. Parametri chiave dei pignoni

• Numero di denti (Z): il numero totale di denti sul pignone. Influisce sulla scorrevolezza della trasmissione: più denti generalmente riducono le vibrazioni, ma troppi denti possono aumentare l'inerzia.

• Passo (P): la distanza tra i punti corrispondenti di denti adiacenti (ad esempio, tra i centri di due scanalature di denti adiacenti). Deve corrispondere al passo della catena di accoppiamento per garantire un ingranamento corretto.

• Diametro della punta (da): il diametro del cerchio che passa attraverso le punte di tutti i denti. Influisce sulle dimensioni esterne del pignone e sulla distanza dai componenti circostanti.

• Diametro della radice (df): il diametro del cerchio che passa attraverso il fondo delle scanalature del dente. Si riferisce alla resistenza del pignone e all'adattamento della catena.

• Larghezza frontale (b): la larghezza della parte dentata del pignone, che corrisponde alla larghezza della catena per garantire un innesto stabile e prevenire lo slittamento laterale.

IV. Materiali e processi produttivi

Materiali

• Acciaio al carbonio: come l'acciaio 45#, spesso utilizzato per ruote dentate per carichi medi dopo la tempra e il rinvenimento per migliorare la durezza.

• Acciaio legato: come 40Cr o 20CrMnTi, adatto per applicazioni con carichi pesanti o ad alta velocità. Possono essere sottoposti a cementazione, tempra o nitrurazione per migliorare la durezza superficiale e la resistenza all'usura.

• Ghisa: per scenari a bassa velocità e con carico leggero (ad esempio, macchine agricole) grazie al suo basso costo e alla facilità di fusione.

• Materiali non metallici: come nylon o tecnopolimeri, utilizzati nella lavorazione alimentare o in ambienti sensibili al rumore per la loro resistenza alla corrosione e bassa rumorosità.

Processi di produzione

• Lavorazione di taglio: inclusa la dentatura, la sagomatura o la fresatura per lavorare il profilo del dente, adatta per la produzione di piccoli lotti o per pignoni di precisione.

• Fusione: per ruote dentate di grandi dimensioni o strutture complesse, utilizzando la fusione in sabbia o a cera persa per formare la forma grezza, seguita da lavorazione meccanica di precisione.

• Forgiatura: per i pignoni ad alta resistenza, la forgiatura migliora la densità del materiale e le proprietà meccaniche prima della lavorazione dei denti.

• Trattamento termico: processi come tempra, rinvenimento o indurimento superficiale vengono applicati per migliorare la resistenza all'usura e alla fatica.

V. Applicazioni delle ruote dentate

• Macchinari industriali: utilizzati in sistemi di trasporto, macchine da stampa e macchinari tessili per il trasporto stabile di materiali o componenti.

• Settore automobilistico e trasporti: applicato nelle catene di trasmissione di motocicli, catene di biciclette e trasmissioni di veicoli agricoli.

• Agricoltura: utilizzato in trattori, mietitrici e apparecchiature di irrigazione per trasmettere potenza in ambienti di lavoro difficili.

• Edilizia ed estrazione mineraria: impiegato in escavatori, trasportatori e frantoi per la trasmissione di potenza di carichi pesanti.

• Lavorazione degli alimenti: le ruote dentate non metalliche (ad esempio, nylon) vengono utilizzate per evitare la contaminazione e ridurre il rumore nelle linee di produzione alimentare.

VI. Consigli per la manutenzione e la scelta

Manutenzione

• Lubrificazione regolare: applicare lubrificante per catene all'area di ingranamento di pignoni e catene per ridurre l'attrito e l'usura.

• Ispezione dell'usura: verificare l'usura dei denti (ad esempio, assottigliamento o deformazione dei denti) e sostituire tempestivamente i pignoni se si rileva un'usura eccessiva per evitare lo slittamento o la rottura della catena.

• Regolazione dell'allineamento: assicurarsi che i pignoni conduttori e condotti siano allineati correttamente per evitare un'usura irregolare su denti e catene.

Suggerimenti per la selezione

• Corrispondenza alle specifiche della catena: il passo del pignone, il numero di denti e la larghezza frontale devono corrispondere ai parametri della catena (ad esempio, standard ANSI, ISO o GB).

• Considera carico e velocità: scegli i materiali e i processi di trattamento termico in base al carico di trasmissione (leggero, medio o pesante) e alla velocità di rotazione.

• Fattori ambientali: selezionare materiali resistenti alla corrosione (ad esempio, acciaio inossidabile o plastica) per ambienti umidi, corrosivi o adatti agli alimenti.

In sintesi, i pignoni svolgono un ruolo fondamentale nella trasmissione meccanica e le loro prestazioni influiscono direttamente sull'efficienza e sull'affidabilità dell'intero sistema. La corretta selezione, produzione e manutenzione dei pignoni sono essenziali per garantire un funzionamento stabile in varie applicazioni industriali.
