Panimula sa Sprockets

I. Pangunahing Kahulugan at Prinsipyo ng Paggawa ng mga Sprocket

Kahulugan

Prinsipyo sa Paggawa

II. Pangunahing Klasipikasyon ng mga Sprocket

Pag-uuri ayon sa Structural Form

• Mga integral na sprocket: Ang bahagi ng ngipin at hub ay isang pinagsamang istraktura. Angkop ang mga ito para sa maliliit na laki, magaan ang pagkarga ng mga aplikasyon, na may mga simpleng proseso ng pagmamanupaktura at mababang gastos.

• Pinagsamang mga sprocket: Binubuo ng singsing ng ngipin at isang hub, kadalasang ginagamit ang mga ito sa mga sitwasyong malaki o mabigat. Ang singsing ng ngipin (ang bahaging madaling masusuot) ay maaaring palitan nang nakapag-iisa, na binabawasan ang mga gastos sa pagpapanatili.

• Mga split sprocket: Dinisenyo na may split structure (hal., dalawang halves na konektado sa pamamagitan ng bolts), nagbibigay-daan ang mga ito sa madaling pag-install o pagpapalit nang hindi binabaklas ang buong shaft, na ginagawang maginhawa para sa pagpapanatili sa mga masikip na espasyo.

III. Mga Pangunahing Parameter ng Mga Sprocket

• Bilang ng mga ngipin (Z): Ang kabuuang bilang ng mga ngipin sa sprocket. Nakakaapekto ito sa pagkakinis ng transmission—mas maraming ngipin ang karaniwang nakakabawas sa vibration, ngunit ang masyadong marami ay maaaring magpapataas ng inertia.

• Pitch (P): Ang distansya sa pagitan ng mga kaukulang punto ng katabing ngipin (hal., sa pagitan ng mga gitna ng dalawang magkatabing uka ng ngipin). Dapat itong tumugma sa pitch ng mating chain upang matiyak ang wastong meshing.

• Tip diameter (da): Ang diameter ng bilog na dumadaan sa dulo ng lahat ng ngipin. Nakakaimpluwensya ito sa panlabas na sukat at clearance ng sprocket sa mga nakapaligid na bahagi.

• Root diameter (df): Ang diameter ng bilog na dumadaan sa ilalim ng mga uka ng ngipin. Nauugnay ito sa lakas ng sprocket at sa pagkakaakma ng chain.

• Lapad ng mukha (b): Ang lapad ng bahagi ng ngipin ng sprocket, na tumutugma sa lapad ng kadena upang matiyak ang matatag na pakikipag-ugnayan at maiwasan ang pag-ilid na pagdulas.

IV. Mga Materyales at Proseso ng Paggawa

Mga materyales

• Carbon steel: Tulad ng 45# steel, kadalasang ginagamit para sa mga medium-load na sprocket pagkatapos ng pagsusubo at pag-temper upang mapabuti ang katigasan.

• Alloy steel: Tulad ng 40Cr o 20CrMnTi, na angkop para sa mabigat na pagkarga o mataas na bilis ng mga aplikasyon. Maaari silang sumailalim sa carburizing, quenching, o nitriding upang mapahusay ang katigasan ng ibabaw at wear resistance.

• Cast iron: Para sa low-speed, light-load na mga sitwasyon (hal., agricultural machinery) dahil sa mababang halaga nito at kadalian ng pag-cast.

• Non-metallic na materyales: Gaya ng nylon o engineering plastics, na ginagamit sa pagproseso ng pagkain o mga kapaligirang sensitibo sa ingay para sa kanilang resistensya sa kaagnasan at mababang ingay.

Mga Proseso sa Paggawa

• Pagproseso ng pagputol: Kabilang ang paghobbing, paghubog, o paggiling upang makina ang profile ng ngipin, na angkop para sa maliit na batch na produksyon o precision sprocket.

• Paghahagis: Para sa malalaking sprocket o kumplikadong istruktura, gamit ang sand casting o investment casting upang mabuo ang magaspang na hugis, na sinusundan ng machining para sa katumpakan.

• Forging: Para sa mga sprocket na may mataas na lakas, pinapabuti ng forging ang density ng materyal at mga mekanikal na katangian bago machining ang mga ngipin.

• Heat treatment: Ang mga proseso tulad ng quenching, tempering, o surface hardening ay inilalapat para mapahusay ang wear resistance at fatigue strength.

V. Mga Aplikasyon ng Sprockets

• Industrial machinery: Ginagamit sa conveyor system, printing presses, at textile machinery para sa stable na material o component conveying.

• Automotive at transportasyon: Inilapat sa mga chain ng pagmamaneho ng motorsiklo, chain ng bisikleta, at pagpapadala ng sasakyang pang-agrikultura.

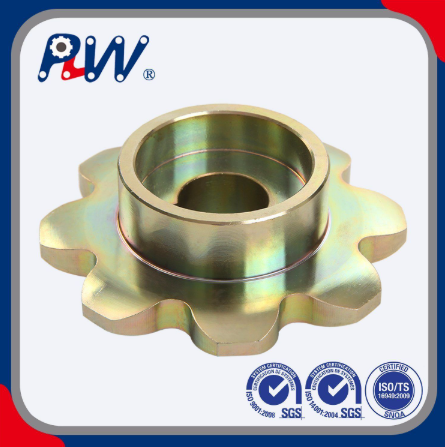

• Agrikultura: Ginagamit sa mga tractor, harvester, at kagamitan sa patubig upang magpadala ng kapangyarihan sa malupit na kapaligiran sa pagtatrabaho.

• Konstruksyon at pagmimina: Nagtatrabaho sa mga excavator, conveyor, at crusher para sa heavy-load na power transmission.

• Pagproseso ng pagkain: Ang mga non-metallic sprocket (hal., nylon) ay ginagamit upang maiwasan ang kontaminasyon at mabawasan ang ingay sa mga linya ng produksyon ng pagkain.

VI. Mga Tip sa Pagpapanatili at Pagpili

Pagpapanatili

• Regular na pagpapadulas: Maglagay ng chain lubricant sa meshing area ng mga sprocket at chain upang mabawasan ang friction at pagkasira.

• Inspeksyon para sa pagsusuot: Suriin kung may pagkasira ng ngipin (hal., pagnipis o pagpapapangit ng ngipin) at palitan kaagad ang mga sprocket kung ang labis na pagkasira ay makikita upang maiwasan ang pagkadulas o pagkabasag ng chain.

• Pagsasaayos ng pagkakahanay: Tiyaking nakahanay nang maayos ang mga nagmamaneho at pinapatakbong sprocket upang maiwasan ang hindi pantay na pagkasuot sa mga ngipin at mga kadena.

Mga Tip sa Pagpili

• Pagtutugma ng mga detalye ng chain: Ang pitch ng sprocket, numero ng ngipin, at lapad ng mukha ay dapat tumugma sa mga parameter ng chain (hal., ANSI, ISO, o GB na mga pamantayan).

• Isaalang-alang ang pagkarga at bilis: Pumili ng mga materyales at proseso ng heat treatment batay sa pagkarga ng transmission (magaan, katamtaman, o mabigat) at bilis ng pag-ikot.

• Mga salik sa kapaligiran: Pumili ng mga materyales na lumalaban sa kaagnasan (hal., hindi kinakalawang na asero o plastik) para sa mga kapaligiran na mahalumigmig, kinakaing unti-unti, o food grade.

Sa buod, ang mga sprocket ay gumaganap ng isang mahalagang papel sa mekanikal na paghahatid, at ang kanilang pagganap ay direktang nakakaapekto sa kahusayan at pagiging maaasahan ng buong system. Ang wastong pagpili, pagmamanupaktura, at pagpapanatili ng mga sprocket ay mahalaga para matiyak ang matatag na operasyon sa iba't ibang mga pang-industriya na aplikasyon.
