Détacheurs et connecteurs de chaîne : outils essentiels pour l'entretien et l'assemblage de chaînes industrielles

Dans les systèmes de transmission et de transport industriels, les chaînes sont les principaux composants responsables des tâches de transmission de puissance et de transport de matériaux. L'efficacité de l'assemblage, du démontage et de la maintenance de la chaîne affecte directement le fonctionnement stable de l'ensemble de l'équipement. En tant que deux outils auxiliaires indispensables dans le processus d'exploitation et de maintenance de la chaîne, les détacheurs et connecteurs de chaîne jouent un rôle irremplaçable dans l'installation, le démontage, la réparation et le réglage de la longueur de la chaîne. Ils garantissent non seulement la précision et la fiabilité de la connexion et de la séparation de la chaîne, mais réduisent également l'intensité du travail et prolongent la durée de vie de la chaîne, étant largement utilisés dans diverses industries telles que la fabrication de machines, l'automobile, l'exploitation minière et la logistique.

Un détacheur de chaîne, également connu sous le nom d'extracteur de goupille de chaîne ou séparateur de chaîne, est un outil professionnel conçu pour séparer les maillons de chaîne en retirant les goupilles, les bagues ou les goupilles fendues, facilitant ainsi le démontage, l'entretien, le remplacement ou la coupe de longueur de la chaîne. Il convient à différents types de chaînes, notamment les chaînes à rouleaux, les chaînes à bagues, les chaînes de convoyeur et les chaînes de motos. Il peut être divisé en différentes catégories selon la conception structurelle, la source d'alimentation et les scénarios d'application, chacune ayant des caractéristiques et un champ d'application uniques.

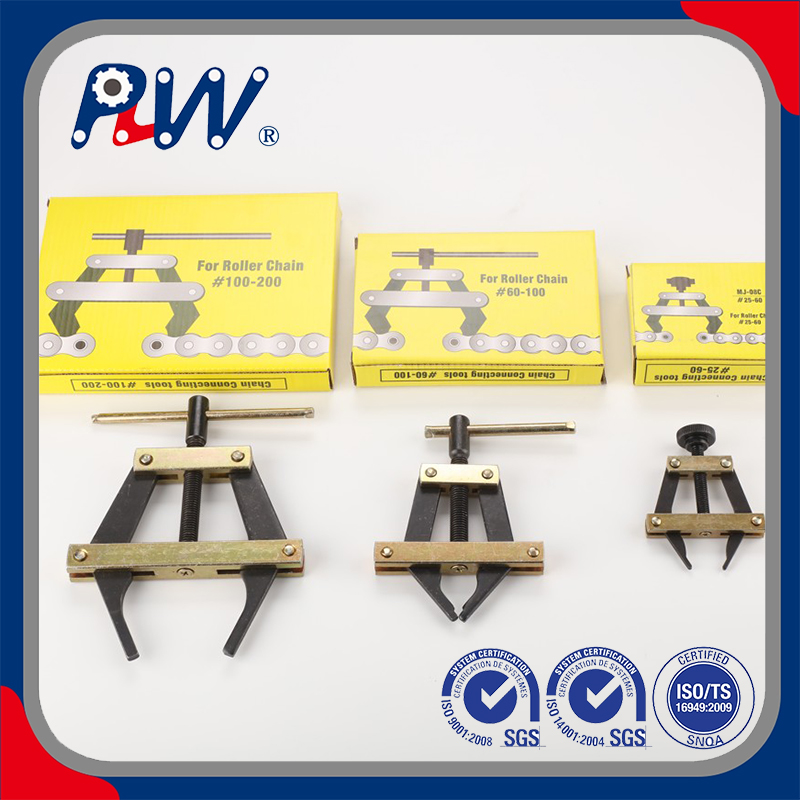

① Détacheur de chaîne manuel : le type le plus couramment utilisé, caractérisé par une structure simple, une petite taille, un poids léger et un faible coût. Il repose sur la rotation manuelle de la vis pour appliquer une pression, poussant le poinçon pour éjecter l'axe de chaîne. Adapté aux chaînes de petit

② Détacheur de chaîne hydraulique : avec la pression hydraulique comme source d'alimentation, il produit une poussée à haute pression via une pompe hydraulique pour obtenir un démontage rapide et stable des broches. Par rapport au type manuel, il a une application de force uniforme et un rendement élevé, et peut facilement gérer des chaînes à haute résistance telles que de grandes chaînes à rouleaux et des chaînes de convoyeurs robustes, adaptées à l'entretien des chaînes de machines minières et d'équipements lourds. Ce type de détacheur présente une structure relativement complexe et un poids important, nécessitant un couplage avec une station hydraulique, et convient aux opérations sur site fixe.

③ Détacheur de chaîne électrique : entraîné par un moteur électrique pour entraîner une vis ou un dispositif hydraulique, il présente un degré élevé d'automatisation et une efficacité de démontage beaucoup plus élevée que les types manuels et hydrauliques. Il convient aux opérations de démontage de chaînes en masse et de maintenance des chaînes de montage, telles que l'exploitation et la maintenance des chaînes dans les lignes de production de pièces automobiles et les grands centres de tri logistique. Ses avantages sont un gain de temps et de travail, capable de contrôler avec précision la force de démontage pour éviter d'endommager les maillons de la chaîne ; ses limites sont la dépendance à l'égard de l'alimentation électrique, une mauvaise portabilité et un coût relativement élevé.

① Détacheur spécifique à la chaîne à rouleaux : spécifiquement adapté aux caractéristiques structurelles des chaînes à rouleaux, la taille du poinçon est précisément adaptée à la goupille de la chaîne à rouleaux, ce qui peut séparer rapidement les maillons intérieurs et extérieurs de la chaîne à rouleaux sans endommager les rouleaux et les bagues. C'est le sous-type le plus utilisé dans le domaine industriel, couvrant les chaînes de transmission de petites et moyennes dimensions, les chaînes de convoyeurs, etc.

② Détacheur de chaîne à bagues/chaîne silencieuse : adapté à la structure des chaînes à bagues et des chaînes silencieuses (chaînes dentées), il utilise des fixations spéciales pour fixer les maillons de chaîne, ce qui peut éviter la déformation des maillons de chaîne lors du démontage, adapté aux scénarios de transmission de précision tels que l'entretien de la chaîne des machines-outils et des équipements automatiques de précision.

③ Détacheur de chaîne robuste : fabriqué en acier allié à haute résistance avec une structure renforcée, il peut résister à une poussée ultra-large. Adapté aux chaînes robustes et aux chaînes à plaques des machines minières et de construction, il peut répondre aux besoins de démontage des broches de haute dureté.

Un connecteur de chaîne, également connu sous le nom de joint de chaîne ou connecteur de maillon, est une pièce de connexion professionnelle utilisée pour connecter deux chaînes en une chaîne complète, ou pour réparer les chaînes cassées et ajuster la longueur de la chaîne. Il doit être adapté avec précision au modèle de chaîne pour garantir un fonctionnement fluide et une force uniforme de la chaîne après la connexion. Sa rationalité structurelle et la résistance à l'usure des matériaux déterminent directement la fiabilité et la durée de vie de la connexion de chaîne, évitant ainsi les pannes telles que la rupture de chaîne et l'arrêt de l'équipement provoqués par une défaillance du connecteur.

Selon le type de chaîne, la méthode de connexion et le scénario d'application, les connecteurs de chaîne sont principalement divisés en trois catégories suivantes, chacune adaptée aux différents besoins d'exploitation et de maintenance :

Ce type de connecteur a une structure simple, composée de plaques de liaison externes, de broches et de clips à ressort. Aucun outil spécial n'est nécessaire pour l'installation ; insérez simplement la goupille dans le trou du maillon de chaîne et fixez-la avec un clip à ressort pour terminer la connexion. Pour le démontage, retirez simplement le clip à ressort et retirez la goupille. Convient aux chaînes à rouleaux et aux chaînes de convoyeurs de petite et moyenne taille, telles que la connexion de chaîne dans les lignes de production ordinaires et les équipements de machines agricoles. Ses avantages sont une installation pratique et un faible coût, adaptés aux connexions temporaires ou aux scénarios de démontage fréquents ; ses limites sont une capacité de charge limitée, ne convient pas aux scénarios de transmission lourds et à grande vitesse, et le clip à ressort tombe facilement, nécessitant une inspection régulière.

Comparé au type à pince à ressort, ce type de connecteur présente une fixation plus forte, composée de plaques de liaison externes, de broches et de goupilles fendues. Lors de l'installation, après avoir inséré la goupille dans le trou du maillon de chaîne, insérez la goupille fendue et pliez-la pour la fixer, ce qui peut efficacement empêcher la goupille de tomber. Convient aux chaînes moyennes et lourdes et aux chaînes de transmission à grande vitesse, telles que les chaînes de transmission dans les automobiles, les motos et les machines-outils. Il a une forte capacité de charge et une grande fiabilité, et peut fonctionner de manière stable pendant une longue période ; ses limites sont que l'installation et le démontage nécessitent des outils (pinces, tournevis), l'opération est relativement lourde et elle n'est pas adaptée aux scénarios de démontage fréquents.

Il utilise du soudage pour fixer le connecteur avec le corps de la chaîne. Après connexion, il présente une forte intégrité et une capacité de charge extrêmement élevée, adaptée aux conditions de travail extrêmes telles que des charges lourdes, des températures élevées et des vitesses élevées, telles que les chaînes robustes et les chaînes à plaques dans les machines minières et les équipements métallurgiques. Ce type de connecteur doit être fabriqué en acier allié compatible avec le matériau de la chaîne, et un traitement thermique est nécessaire après le soudage pour garantir que la résistance de la connexion est cohérente avec le corps de la chaîne ; sa limite est qu'une fois connecté, il ne peut pas être démonté et il ne convient qu'aux chaînes qui n'ont pas besoin de réglage de longueur et fonctionnent de manière stable pendant une longue période.

Le cœur de performance des détacheurs de chaîne et des connecteurs dépend de la sélection des matériaux et de la précision du traitement. Selon le matériau et les conditions de travail (charge, vitesse, température) de la chaîne adaptée, des exigences de performance correspondantes doivent être respectées pour garantir la durabilité de l'outil et une connexion fiable.

① Détacheur de chaîne : les composants centraux (poinçon, vis, fixation) sont principalement constitués d'acier allié à haute résistance (tel que 40Cr, Cr12MoV), traité par trempe et revenu, avec une dureté de HRC55-HRC60. Il présente une excellente résistance à l'usure, aux chocs et à la déformation, et peut répondre aux besoins de démontage de broches de dureté différente ; la coque et la poignée sont principalement constituées d'acier au carbone ordinaire ou de plastiques techniques, équilibrant la résistance et le confort opérationnel.

② Connecteur de chaîne : le matériau doit être cohérent avec le corps de la chaîne (tel que l'acier au carbone, l'acier allié, l'acier inoxydable) pour garantir une force de roulement uniforme et une résistance à l'usure correspondante après la connexion. Les connecteurs de chaîne ordinaires sont fabriqués en acier au carbone de haute qualité, l'acier allié est utilisé pour les scénarios robustes et de précision, et l'acier inoxydable est utilisé pour les scénarios résistants à la corrosion (tels que l'industrie alimentaire et chimique), évitant ainsi l'usure prématurée ou la rupture du connecteur causée par des différences de matériaux.

① Détacheur de chaîne : la précision d'ajustement entre le poinçon et la goupille doit être contrôlée à ± 0,02 mm pour éviter d'endommager le maillon de chaîne lors du démontage ; la vis doit avoir une bonne résistance à la fatigue et peut résister à une poussée à haute pression à plusieurs reprises sans se plier ni se casser ; le luminaire doit être fermement serré pour éviter que la chaîne ne glisse pendant le démontage.

② Connecteur de chaîne : l'écart de pas de la chaîne après la connexion doit être ≤ 0,05 mm pour garantir un fonctionnement fluide et éviter les vibrations et le bruit ; la résistance à la traction du connecteur ne doit pas être inférieure à 80 % du corps de la chaîne et à 100 % pour les scénarios exigeants afin d'éviter toute rupture sous l'effet d'une force ; la surface doit être traitée contre la rouille et la résistance à l'usure (comme la galvanisation, la trempe) pour prolonger la durée de vie.

Le bon fonctionnement des détacheurs de chaîne et des connecteurs peut non seulement améliorer l'efficacité du fonctionnement et de la maintenance, mais également éviter d'endommager les outils, les dommages à la chaîne et les accidents de sécurité personnelle. Les points de fonctionnement et les spécifications de sécurité suivants doivent être strictement respectés :

① Avant l'opération, sélectionnez un détacheur adapté en fonction du modèle de chaîne pour vous assurer que la taille du poinçon est cohérente avec le diamètre de la goupille, évitant ainsi la déformation du maillon de chaîne ou les dommages à l'outil causés par des tailles incohérentes ; ② Lors du serrage de la chaîne, fixez fermement la chaîne pour vous assurer que la goupille est coaxiale avec le poinçon, empêchant le poinçon de se déplacer et d'endommager le maillon de la chaîne ; ③ Pour le démontage manuel, faites tourner la vis à une vitesse constante et appliquez une pression lentement pour éviter la rupture de la goupille ou les dommages au poinçon causés par une force excessive ; pour le démontage hydraulique et électrique, contrôlez la poussée et la vitesse pour terminer le démontage étape par étape ; ④ Après le démontage, nettoyez en temps opportun l'huile et les copeaux de fer sur la surface de l'outil et appliquez de l'huile lubrifiante sur la vis et le poinçon pour la prochaine utilisation.

① Avant l'installation, vérifiez si le modèle et la taille du connecteur sont adaptés à la chaîne, en garantissant l'absence de déformation, fissures ou autres défauts ; ② Lors de la connexion de la chaîne, alignez les maillons des deux chaînes pour garantir que la goupille peut être insérée en douceur dans le trou du maillon de chaîne, évitant ainsi les dommages au maillon de chaîne ou à la goupille causés par une insertion forcée ; ③ Pour les connecteurs à ressort, assurez-vous que le clip à ressort est installé en place ; pour les connecteurs à goupille fendue, pliez la goupille fendue pour la fixer ; pour les connecteurs soudés, assurer une soudure ferme sans inclusion de scories ni fissures ; ④ Après la connexion, tirez manuellement sur la chaîne pour vérifier si elle fonctionne correctement et ne se coince pas, en vous assurant que le connecteur est étroitement attaché à la chaîne et supporte la force uniformément.

① Portez des gants de protection pendant le fonctionnement pour éviter que les mains ne soient rayées par les chaînes et les outils ; lors de l'utilisation de détacheurs hydrauliques et électriques, évitez les blessures causées par une fuite d'huile à haute pression ; ② Lors du démontage et de la connexion de chaînes robustes, utilisez un équipement de levage pour fixer la chaîne afin d'éviter les blessures causées par la chute de la chaîne ; ③ Évitez d'utiliser des outils et des connecteurs endommagés ou déformés pour éviter les des outils et des connecteurs endommagés ou déformés pour éviter les accidents tels que la casse et le glissement pendaat le fonctionnement ; ④ Après l'opération, organisez et rangez les outils, et conservez correctement les pièces de rechange du connecteur pour éviter la perte et la rouille.

En tant qu'outils auxiliaires de base pour l'exploitation et la maintenance des chaînes, les détacheurs et connecteurs de chaînes sont adaptés à divers scénarios industriels utilisant des chaînes, permettant une adaptation précise en fonction des caractéristiques de l'industrie et des types de chaînes. Les applications spécifiques sont les suivantes :

Adaptés aux chaînes de précision d'équipements tels que les machines-outils, les réducteurs et les convoyeurs, les détacheurs manuels et électriques, ainsi que les connecteurs spécifiques aux chaînes à goupilles fendues et à bagues sont principalement utilisés pour assurer un entretien précis de la chaîne et une connexion fiable, garantissant une transmission précise des équipements.

Adaptés aux chaînes de transmission de moteur et aux chaînes de boîte de vitesses, des détacheurs de haute précision et des connecteurs à goupilles fendues sont utilisés, nécessitant des outils et des connecteurs ayant une résistance élevée et une grande adaptabilité pour éviter une défaillance du connecteur pendant la transmission.

Adaptés aux chaînes robustes et aux chaînes à plaques, des détacheurs hydrauliques et robustes, ainsi que des connecteurs soudés et à goupilles fendues sont utilisés, qui présentent les caractéristiques de résistance aux chocs, de résistance à l'usure et de forte capacité de charge, répondant aux besoins d'exploitation et de maintenance de la chaîne dans des conditions de travail difficiles.

Adapté aux chaînes de convoyeurs ; dans le secteur de la logistique, les détacheurs manuels et les connecteurs à ressort sont principalement utilisés pour faciliter les ajustements fréquents de la longueur de la chaîne ; dans l'industrie alimentaire, on utilise des connecteurs et des détacheurs en acier inoxydable, qui présentent les caractéristiques de résistance à la corrosion et de nettoyage facile, répondant aux normes d'hygiène.

Avec l'amélioration des niveaux d'automatisation industrielle et d'intelligence, la demande d'exploitation et de maintenance de la chaîne augmente constamment, et les détacheurs et connecteurs de chaîne montrent les tendances de développement en matière de légèreté, de précision et de multifonctionnalité : premièrement, les outils manuels sont mis à niveau vers la portabilité et l'économie de main-d'œuvre, optimisant la structure de la vis pour réduire la force de fonctionnement ; deuxièmement, les outils électriques et hydrauliques sont mis à niveau vers l'intelligence, en ajoutant des fonctions de contrôle de force et de protection contre les surcharges pour éviter les erreurs opérationnelles ; troisièmement, les connecteurs sont mis à niveau vers l'intégration et la multifonctionnalité, avec des fonctions de connexion, de mise en mémoire tampon et de prévention de la rouille, s'adaptant à des conditions de travail plus complexes.

Les principes suivants doivent être suivis lors de la sélection : ① Adaptabilité d'abord, sélectionnez les outils et connecteurs correspondants en fonction du modèle de chaîne et des spécifications pour éviter des tailles incohérentes ; ② Adaptez les exigences en matière de conditions de travail, sélectionnez des produits fixes et à haute résistance pour les scénarios lourds et à grande vitesse, et des produits portables pour les scénarios de démontage fréquents ; ③ Concentrez-vous sur l'assurance qualité, sélectionnez des produits auprès de fabricants réguliers pour garantir la pureté des matériaux et la précision du traitement, en évitant les pannes d'équipement causées par des produits de qualité inférieure ; ④ Équilibrez l'économie, sélectionnez des outils manuels rentables et des connecteurs standard pour les scénarios ordinaires, ainsi que des produits haut de gamme selon les besoins pour des conditions de travail complexes.

Bien que les détacheurs et connecteurs de chaîne soient des outils auxiliaires pour l'exploitation et la maintenance de la chaîne industrielle, ils sont essentiels pour garantir un fonctionnement stable de la chaîne, améliorer l'efficacité de l'exploitation et de la maintenance et prolonger la durée de vie de la chaîne. Comprendre correctement la classification, les performances et les scénarios d'application des deux types d'outils, maîtriser les méthodes de fonctionnement standardisées et effectuer une sélection raisonnable et une maintenance scientifique peuvent non seulement réduire les coûts d'exploitation et de maintenance des équipements, mais également éviter la stagnation de la production et les accidents de sécurité causés par une défaillance de l'outil ou du connecteur. Avec les progrès continus de la technologie industrielle, ces outils seront plus adaptés aux besoins industriels intelligents et lourds, fournissant un support plus efficace et plus fiable pour l'exploitation et la maintenance de la chaîne industrielle.
