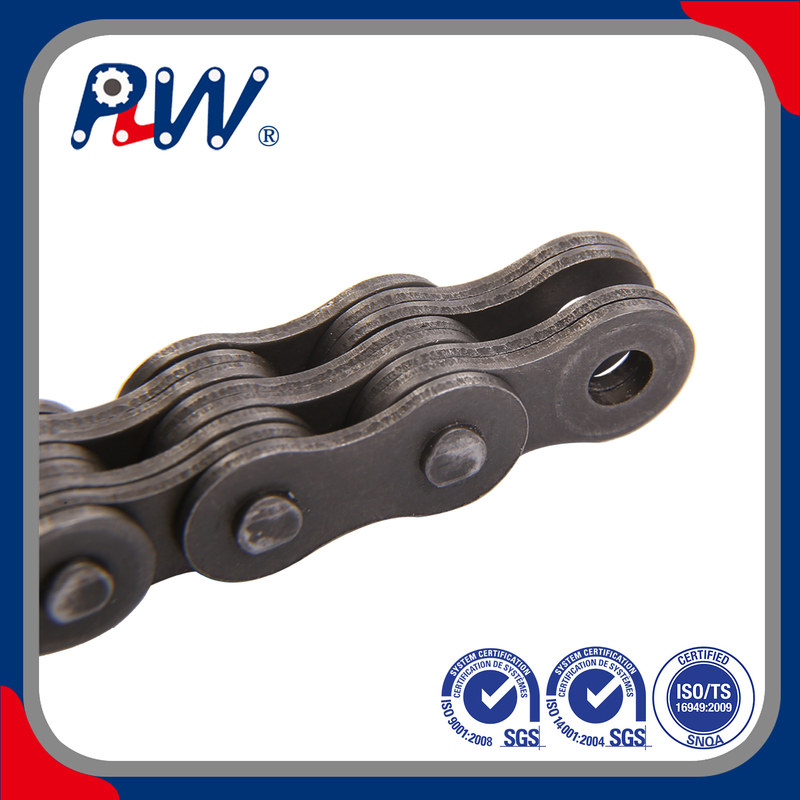

Leaf Heavy Duty Carbon Steel Conveyor Transmission Plate Forklift Lift Industrial Chain Bl622, BL623, BL646, BL866 LEAF CHAIN/HOISTING CHAIN/FORKLIFT CHAIN

Panimula sa kadena ng dahon

Mga tampok na istruktura

• Ang pangunahing komposisyon: ay binubuo ng maraming mga layer ng kahanay na mga plato (karaniwang gawa sa mataas na lakas na haluang metal na bakal) at mga pin na tumatakbo sa mga plato. Ang mga plato ay mahigpit na konektado ng mga pin upang mabuo ang nababaluktot, nababaluktot na mga yunit ng link.

• Disenyo ng Roller-Free: Hindi tulad ng mga roller chain, ang mga kadena ng dahon ay kulang sa mga roller at bushings. Sa halip, ang mga plato ay direktang nakikipag -ugnay sa mga sprocket grooves, na nagpapadala ng puwersa sa pamamagitan ng pakikipag -ugnay sa pagitan ng mga gilid ng plate at sprockets. Tinitiyak ng disenyo na ito ang isang mas compact na istraktura at mas mataas na kapasidad na nagdadala ng pag-load.

Mga kalamangan sa pagganap

• Mataas na lakas at kapasidad ng pag-load: Ang panindang mula sa mataas na lakas na haluang metal na bakal, ang mga kadena ng dahon ay nagtatampok ng makapal na mga plato at mga malalaking diameter, na nag-aalok ng mahusay na lakas ng makunat at katigasan ng epekto. Ang mga ito ay angkop para sa mga senaryo ng mabibigat na tungkulin tulad ng pag-angat at traksyon.

• Structural Stability: Ang nakasalansan na disenyo ng multi-plate ay namamahagi ng mga naglo-load, binabawasan ang stress sa mga indibidwal na plato at pagpapahusay ng pangkalahatang katatagan at buhay ng serbisyo.

• Magsuot at pagkapagod ng pagkapagod: Ang mga plato at pin ay sumasailalim sa paggamot sa init (halimbawa, pagsusubo at pag-aalsa) upang palakasin ang kanilang mga ibabaw, na nagbibigay ng mahusay na paglaban sa pagsusuot at pagkapagod ng pagkapagod para sa madalas na panimulang pag-ikot at pangmatagalang operasyon ng mabibigat na pag-load.

Pangunahing Mga Pag -uuri

• Sa pamamagitan ng mga pamantayan: Ang mga karaniwang uri ay kasama ang mga sumasang-ayon sa mga pamantayang pang-internasyonal (hal. Kasama sa mga halimbawa ang LH Series (Light Heavy) at LL Series (Long Link).

• Sa pamamagitan ng application: nahahati sa mga kadena ng dahon ng paghahatid (para sa paglipat ng mekanikal na kuryente) at pag -angat ng mga kadena ng dahon (dalubhasa para sa mabibigat na pag -aangat ng bagay at traksyon).

Mga patlang ng Application

• Ang makinarya ng pag -aangat at konstruksyon: Ginamit sa pag -angat ng mga mekanismo ng mga forklift, cranes, at mga elevator upang magpadala ng kapangyarihan para sa mabibigat na bagay na pag -hoisting.

• Mga kagamitan sa paghahatid ng pang -industriya: Nagtatrabaho bilang mga bahagi ng drive sa mabibigat na makinarya tulad ng mga pagpindot at mga machine ng paghubog ng iniksyon upang ilipat ang mataas na metalikang kuwintas at mabibigat na naglo -load.

• Mga sistema ng paghahatid at traksyon: Inilapat sa mga kagamitan sa paghawak ng materyal sa mga minahan at port, o mga mekanismo ng traksyon sa makinarya ng agrikultura, na umaangkop sa mabibigat na pag-load ng mga pangangailangan sa malupit na mga kondisyon sa pagtatrabaho.

Chain no.	Pitch	Plate lacing	plato Lalim ng	plato Kapal ng	pin Diameter ng	pin Haba ng	Panghuli ng tensile lakas	Average ng makunat na lakas	Timbang bawat metro
Cadena no	Paso	Combinacion Placa	Altura Placas	ng Ancho Mga Placas	Di Á Metro Pasador	Longitud Pasador	Resis. Rotura	Resis. Media Tracci ó n	Peso Por Metro
	P		H2 Max	T Max	D2 Max	L Max	Q	Q	q
	mm		mm	mm	mm	mm	Kn/lb	Kn	kg/m
BL1266 (DG)	38.10	6x6	35.7	5.6	12.70	79.3	453.7/103113	543.6	15.1
BL1644 (DG)		4x4	48.2			65.1	573.8/131431	680.4	17.8
BL1646 (DG)	50.80	4x6		7.2	17.46	79.7	578.3/131431	680.4	22.2
BL1666 (DG)		6x6				94.2	857.4/194863	1000.7	26.6
BL2088F2 (DG)	63.50	8x8	58.2	9.7	23.80	169.5	1734.8/390257	2000.0	41.8
Ll3244f2 (dg)	50.80	4x4	43.1	6.0	17.76	54.0	520.0/116978	600.0	12.6
Ll3288f4 (dg)	50.80	8x8	42.0	6.4	17.81	110.5	1040.0/233956	1200.0	25.9
LL4066 (DG)	63.50	6x6	52.7	8.0	22.89	106.5	1080.0/242954	1245.0	30.0
LL4088 (DG)	63.50	8x8	52.7	8.0	22.89	140.0	1400.0/314940	1610.0	41.3
