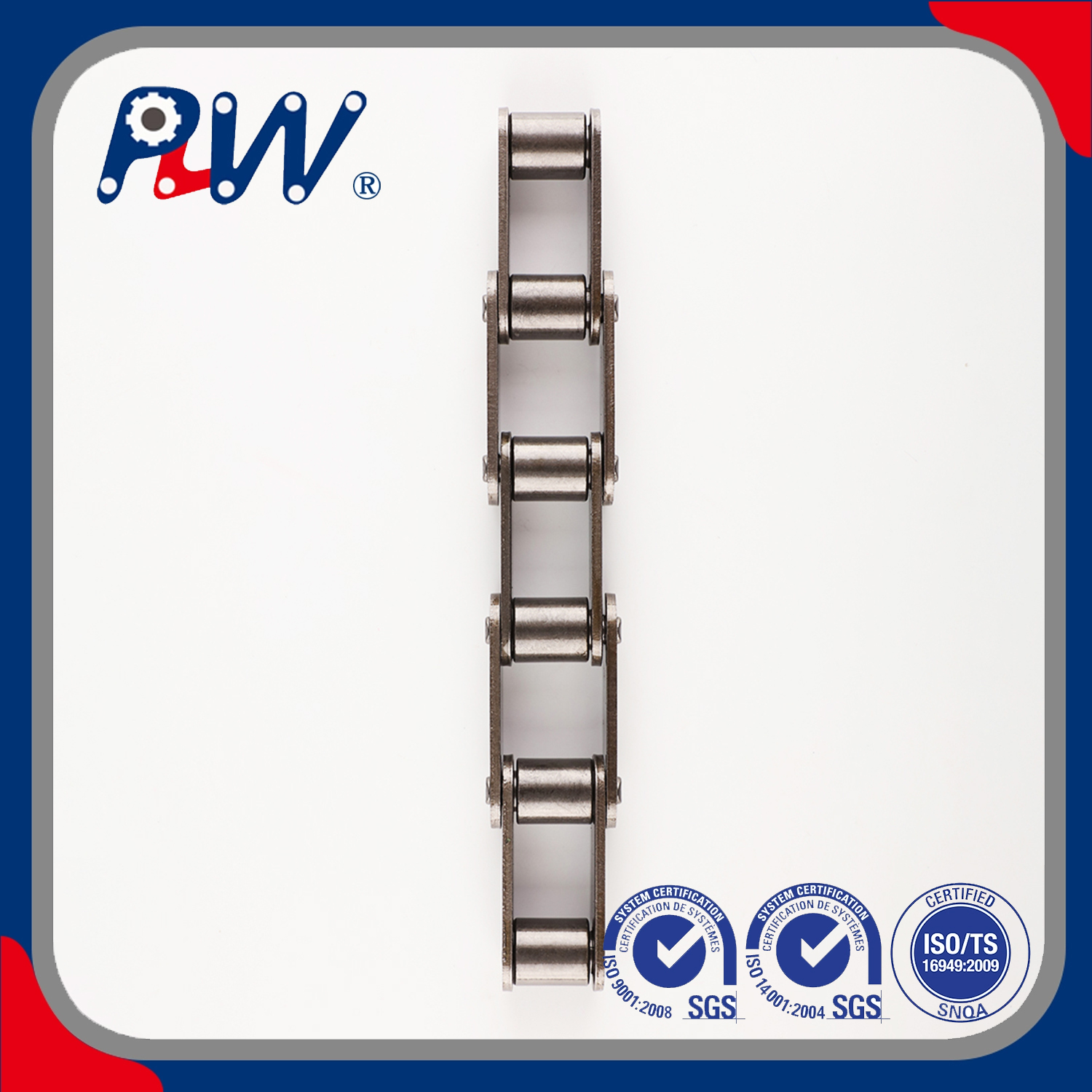

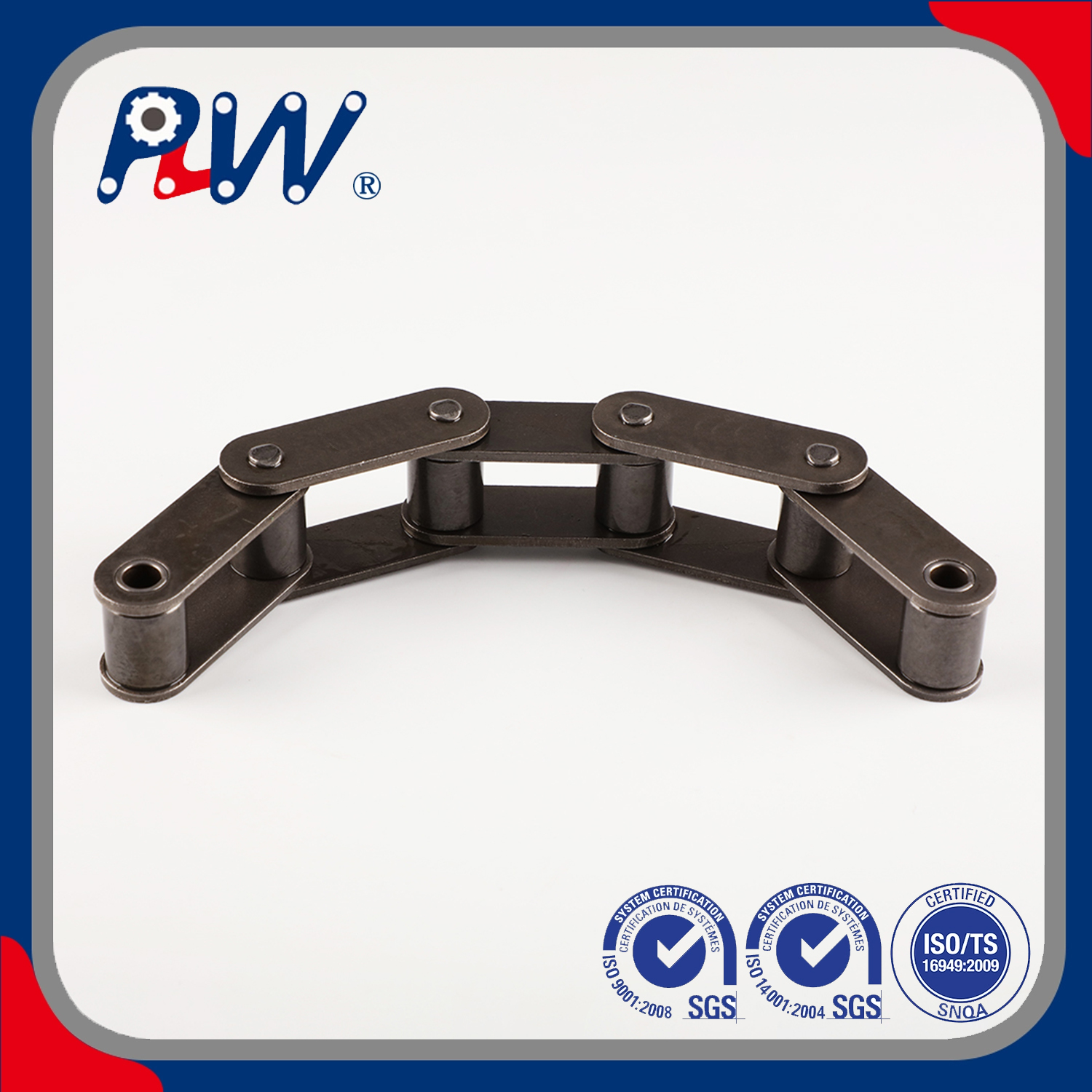

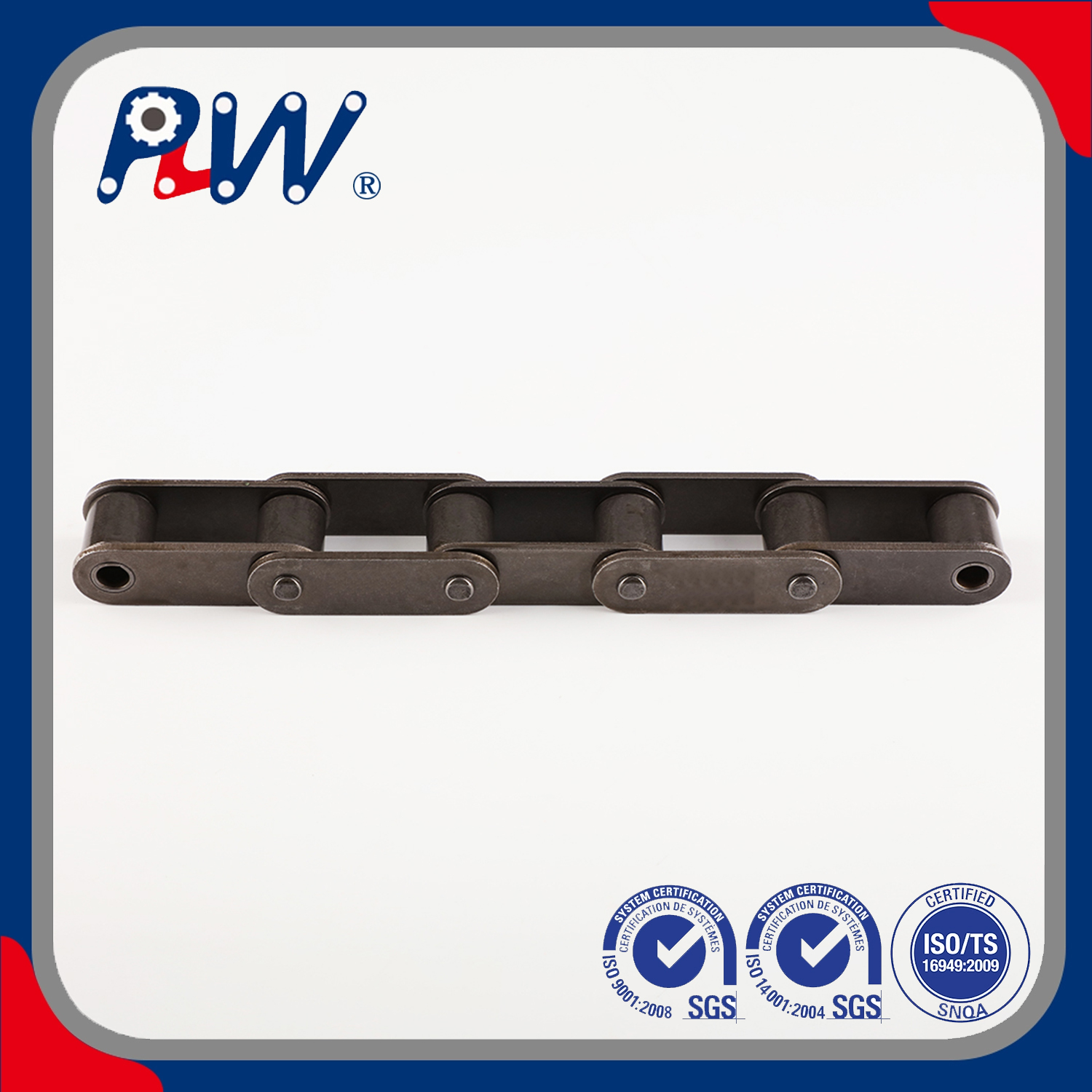

Екі қадамды конвейер тізбектері

Кәдімгі тізбекке қатысты тізбектер арасындағы қашықтық, әдетте кәдімгі роликті тізбектен екі есе қашықтық

Үлгі:
C208A
Бренд:
PLW немесе тапсырыс бойынша жасалған
Код:
7315119000
Материал:
Көміртекті болат
Көлік пакеті:
Пластикалық қап+картон қорап+фанера қорап
Сауда белгісі:
PLW
Шығу тегі:
ҚЫТАЙ
Стандартты немесе стандартты емес:
Стандартты
Түрі:
Қысқа қадам

Қол жетімділік:

Саны:



Сұрау Себетке қосу

Өнім сипаттамасы

Екі қадамды конвейерлік тізбектер - өнімді енгізу

Екі қадамды конвейерлік тізбектер - бұл өнеркәсіптік, орауыш, логистика және көлемді жүктерді өңдеу қолданбаларының кең ауқымында тиімді, үнемді тасымалдауға арналған арнайы материалды өңдеу компоненттері. Стандартты роликті тізбектерге қарағанда екі есе қадам ұзындығымен сипатталатын бұл дизайн жеңіл жұмысты, төмен үйкелісті және ұзартылған қызмет ету мерзімін оңтайландырады, бұл оны тиімділік пен беріктік маңызды болып табылатын орташа жүктеме, ұзақ қашықтыққа тасымалдау тапсырмалары үшін өте қолайлы етеді. Бекітілген және модульдік конвейерлік жүйелер үшін қолайлы, бұл тізбектер заманауи өндіріс пен материал ағыны операцияларының талаптарын қанағаттандыру үшін өнімділік пен үнемді теңестіреді.

Екі қадамды конвейерлік тізбектердің айқындаушы ерекшелігі олардың кеңейтілген қадамдық дизайны болып табылады, әдетте ANSI стандартты роликті тізбектерінің қадамынан екі есе артық (мысалы, 1 ', 1,5 ', 2 ' қадамдар). втулкалар — барлығы құрылымдық тұтастықты сақтай отырып, салмақты азайту үшін жасалған кеңейтілген қадам бірлік ұзындығына келетін құрамдас бөліктердің санын азайтып, жалпы тізбектің салмағын және айналу инерциясын төмендетеді, бұл конвейер дискілеріндегі қуат тұтынуды азайтады және байланыстырушы тақталар сөндіргіш және шынықтыру термиялық өңдеуден өтеді, HRC 640-ға дейін өте жақсы қалпына келтіреді. үздіксіз жұмыс кезінде шаршау және мерзімінен бұрын тозу.

Тегіс, төмен үйкеліспен жұмыс істеу үшін оңтайландырылған, қос қадамды конвейер тізбектері дәлдікпен тегістеу роликтерімен және тісті дөңгелектермен дәйекті қосылуды қамтамасыз ететін тығыз құрамдас бөліктерге төзімділікпен ерекшеленеді. Ұзартылған қадамдық дизайн тізбек пен жұлдызшалар арасындағы байланыс нүктелерін азайтып, жоғары жылдамдықтағы жұмыс кезінде үйкеліс жоғалуын және шуды азайтады. Материалды сақтауды немесе арнайы тасымалдауды қажет ететін қолданбалар үшін бұл шынжырлар тойтару немесе дәнекерлеу арқылы сенімді бекітілген бекітпелердің толық спектрімен, соның ішінде бекіткіштер, бүйірлік тақталар, итергіштер және қырғыш пышақтармен үйлесімді. Бекітуге ыңғайлы дизайн, тізбектің құрылымдық тұрақтылығына нұқсан келтірмей, көлбеу/төмендеуге арналған тасымалдауға, саңылаумен басқарылатын тасымалдауға немесе көлемді материалды өңдеуге сәйкес оңай теңшеуге мүмкіндік береді.

Әмбебап өнеркәсіптік үйлесімділік үшін әзірленген Қос қадамды конвейер тізбектері халықаралық стандарттарға (ANSI, ISO, DIN) сәйкес келеді және стандартты екі қадамды тісті доңғалақтарға, жетектерге және конвейер жақтауларына біркелкі сәйкес келеді. Жеңіл дизайн тірек конструкциялары мен жетек қозғалтқыштарына түсетін жүктемені азайтатын ұзақ аралықтағы конвейерлік жүйелер үшін әсіресе тиімді. Қатаң жұмыс жағдайларына бейімделу үшін шынжырларды ылғалды, шаңды немесе гигиеналық орталарға (мысалы, тамақ өнімдерін өңдеу, сыртқы материалды өңдеу және фармацевтикалық орау) қолайлы ететін электроплантация, ыстық мырыштау немесе тотқа қарсы жабын сияқты қосымша коррозияға төзімді өңдеулер бар. Тізбектің модульдік дизайны конвейер желілерін оңай орнатуды, жөндеуді және ұзартуды жеңілдетеді.

Төмен техникалық қызмет көрсету және үнемділік - қос қадамды конвейер тізбектерінің негізгі дизайн басымдықтары. Құрамдас бөліктердің азаюы және тозуға төзімді конструкциясы жиі майлау және бөлшектерді ауыстыру қажеттілігін азайтып, ұзақ мерзімді пайдалану шығындарын азайтады. Тегіс шығыршық конструкциясы қалдықтардың жиналуына қарсы тұрады, қалдықтарға бейім орталарда үздіксіз жұмысты қамтамасыз етеді және жоспарланбаған тоқтау уақытын азайтады. Әрбір тізбек сапаны бақылаудың қатаң сынақтарынан өтеді, соның ішінде жүк көтеру сынақтары, тозуға төзімділік циклі, өлшемдік дәлдік тексерулері және коррозияға төзімділік сынақтары, орташа жүкті тасымалдау қолданбаларында сенімді өнімділікке кепілдік береді. Бұған қоса, бұл тізбектердің ұзартылған қызмет ету мерзімі стандартты роликті тізбектермен салыстырғанда олардың үнемділігін одан әрі арттырады.

Негізгі артықшылықтар

Кеңейтілген қос қадамды дизайн: энергияны аз тұтынумен жеңіл жұмыс
Жоғары сапалы болат конструкция: орташа жүктеме тапсырмалары үшін теңдестірілген беріктік пен ұзақ мерзімділік
Төмен үйкеліспен жұмыс: біркелкі тасымалдау үшін тозуды және шуды азайтады
Тіркемемен үйлесімді: әртүрлі материалды өңдеу қажеттіліктері үшін теңшеуге болады
Әмбебап үйлесімділік: стандартты екі қадамды жұлдызшалар мен конвейерлік жүйелерге сәйкес келеді
Коррозияға төзімді опциялар: қатал және гигиеналық орталарға жарамды
Үнемді және төмен техникалық қызмет көрсету: пайдалану шығындарын және тоқтап қалу уақытын азайту

Қолданбалар

Қойма және логистика, тамақ және сусындарды орау, фармацевтикалық өңдеу, басып шығару және таңбалау желілері, сусымалы материалдарды өңдеу (астық, пластмасса, тоқыма) және автоматтандырылған өндіріс желілерінде кеңінен қолданылады. Ұзақ аралықты, көлденең және көлбеу конвейер жүйелеріне, сондай-ақ тиімді, төмен шулы жұмысты қажет ететін орташа жүктемелі қолданбаларға өте ыңғайлы.

Екі қадамды конвейер тізбектері әртүрлі өнеркәсіптік тасымалдау сценарийлерінде сенімді өнімділікті қамтамасыз ету үшін оңтайландырылған дизайнды, берік құрылысты және үнемділікті біріктіреді. Кепілдік пен кәсіби техникалық қолдаудың арқасында бұл тізбектер өнімділік пен үнемділікті теңестіретін тиімді, ұзақ материалды өңдеу шешімдерін іздейтін кәсіпорындар үшін сенімді таңдау болып табылады.

30-1

DIN/ISO тізбек нөмірі.	ANSI тізбегі №	Қадам	Ролик диаметрі	арасындағы ені n Ішкі тақталар	Істік диаметрі	Істік ұзындығы		Ішкі пластинаның тереңдігі	Пластинаның қалыңдығы	Ең жоғары созылу күші	Орташа созылу күші	салмағы Бір метрдің
DIN/ISO Cadena нөмірі	ANSI Cadena №	Пасо	Родильо метросы	Анчо интерьері	Метро пассадор	Бойлық пасадор		Altura placas	Анчо плакас	Қарсыласу. ротура	Қарсыласу. media tracci ó n	песо арқылы Метро
		П	d1 макс	b1 мин	d2 макс	L макс	Lc макс	h2 макс	T макс	Q мин	Q	q
		мм	мм	мм	мм	мм	мм	мм	мм	KN/LB	Қ.Н	кг/м
C208A C208AL	C2040 C2042	25.40	7.95 15.88	7.85	3.96	16.6	17.8	12.0	1.50	14.1/3205	16.7	0.50 0.84
C208AH	C2040H	25.40	7.95	7.85	3.96	18.8	19.9	12.0	2.03	14.1/3205	17.2	0.65
C208B C208BL		25.40	8.51 15.88	7.75	4.45	16.7	18.2	11.8	1.60	18,0/4,91	19.4	0.55 0.89
C210A C210AL	C2050 C2052	31.75	10.16 19.05	9.40	5.08	20.7	22.2	15.0	2.03	22.2/5045	28.1	0.78 1.27
C212A C212AL	C2060 C2062	38.10	11.91 22.23	12.57	5.94	25.9	27.7	18.0	2.42	31,8/7227	36.8	1.12 1.61
C212AH C212AHL	C2060H C2062H	38.10	11.91 22.23	12.57	5.94	29.2	31.6	18.0	3.25	31,8/7227	41.6	1.44 2.07
C216A C216AL	C2080 C2082	50.80	15.88 28.58	15.75	7.92	32.7	36.5	24.0	3.25	56,7/12886	65.7	2.08 3.12
C216AH C216AHL	C2080H C2082H	50.80	15.88 28.58	15.75	7.92	36.2	39.4	24.0	4.00	56,7/12886	70.0	2.54 3.58
C220A C220AL	C2100 C2102	63.50	19.05 39.67	18.90	9.53	40.4	44.7	30.0	4.00	88.5/20114	102.6	3.01 4.83
C220AH C220AHL	C2100H C2102H	63.50	19.05 39.67	18.90	9.53	43.6	46.9	30.0	4.80	88.5/20114	112.4	3.56 5.38
C224A C224AL	C2120 C2122	76.20	22.23 44.45	25.22	11.10	50.3	54.3	35.7	4.80	127.0/28864	147.3	4.66 7.66
C224AH C224AHL	C2120H C2122H	76.20	22.23 44.45	25.22	11.10	53.5	57.5	35.7	5.60	127.0/28864	160.9	5.26 8.26
C232A C232AL	C2160 C2162	101.60	28.58 57.15	31.75	14.27	64.8	69.6	47.8	6.40	226,8/51545	278.9	8.15 13.00
C232AH C232AHL	C2160H C2162H	101.60	28.58 57.15	31.75	14.27	68.2	73.0	47.8	7.20	226,8/51545	285.8	9.06 13.84

Негізгі дизайн және құрылымдық мүмкіндіктер

Қадам артықшылығы Қос қадам (2× стандартты тізбек қадамы) бірдей тасымалдау ұзындығына қажетті тізбек буындары мен жұлдызша тістерінің санын азайтып, жалпы жүйе құнын төмендетеді және орнатуды жеңілдетеді. Ұзақ қадам ауыр, көлемді материалдар үшін жүктемені бөлуді жақсартады.
Компонент конфигурациясы

Ролик түрлері: стандартты роликтермен (конвейер төсектерінде төмен үйкеліспен сырғанау үшін), үлкен роликтермен (біркелкі емес беттер үшін) немесе роликсіз втулкалар (жоғары жүкті сүйрету қолданбалары үшін) бар.
Пластинаның дизайны: созылу беріктігін арттыру үшін стандартты тізбектерге қарағанда қалың бүйірлік тақталар; қондырмаларды тікелей орнату үшін қуыс түйреуіштер қосымша болып табылады.
Қосымшалар: теңшелетін опциялар, соның ішінде A1/A2 ұзартылған түйреуіштер, C1/C3 тасымалдаушы пластиналар, K1/K2 офсеттік құлақшалар және сусымалы материалға, картонға немесе бөлшектерді тасымалдауға сәйкес келетін W1/W2 қырғыштар.

Материал және әрлеу

Маймен қарайтылған: құрғақ, ішкі орталарға арналған.
Мырышпен қапталған/ыстық мырышталған: жұмсақ коррозияға төзімділік үшін (сыртқы/ылғалды параметрлер).
Тот баспайтын болат (304/316): тамақ өнімдерін өңдеуге, химиялық немесе жууға арналған қолданбаларға арналған.

Негізгі материал: Термиялық өңдеуден өткен легірленген болат (тозуға төзімділік үшін индукциялық қатайтылатын түйреуіштер; шаршауға төзімділік үшін тегістелген пластиналар).
Беткі әрлеу:

Өнімділік шектеулері

Жұмыс температурасы: -20°C - +120°C (тот баспайтын болат +200°C дейін).
Максималды жұмыс жылдамдығы: ≤1,5 м/с (төмен жылдамдықты тасымалдау үшін оңтайландырылған; жоғары жылдамдықтағы электр энергиясын беру ұсынылмайды).
Қауіпсіздік факторы бойынша ұсыныс: ≥4 (статикалық жүктемелер үшін) / ≥6 (динамикалық/діріл жүктемелер үшін).

Қолдану сценарийлері

Негізгі қолданулар: орау желілері, автомобиль құрастыру конвейерлері, астық элеваторлары, паллеттерді өңдеу жүйелері және сусымалы материалдарды (көмір, агрегат, тыңайтқыш) тасымалдау.
Оңтайлы шарттар: төмен жылдамдықты, ауыр жүкті, алыс қашықтыққа тасымалдау, мұнда кеңістік пен үнемділік басымдылық болып табылады.
Шектеулер: жоғары жылдамдықты қуат беру немесе жоғары әсерлі қолданбалар үшін жарамсыз; тот баспайтын болаттан жасалған нұсқаларды пайдаланбасаңыз, күшті қышқылдардың/сілтілердің әсерін болдырмаңыз.

Таңдау және техникалық қызмет көрсету нұсқаулары

Модельді сәйкестендіру

Тасымалданатын жүк салмағына, орталық қашықтыққа және тіркеме талаптарға негізделген тізбек үлгісін таңдаңыз. Мысалы, жеңіл картонды тасымалдауға арналған C2040; Ауыр паллеттерді өңдеуге арналған C2080.
ANSI/DIN стандартты қос қадамды жұлдызшалармен сәйкестендіріңіз (стандартты бір қадамды жұлдызшаларды пайдаланбаңыз, өйткені олар біркелкі емес тозуға әкеледі).

Орнату бойынша кеңестер

Бүйірлік тізбектің жылжуына жол бермеу үшін конвейер төсегінің тегіс екеніне көз жеткізіңіз.
Тиісті кернеуді сақтаңыз: ортаңғы қашықтықтың 1-2% (тізбектің рельстен шығып кетуін болдырмау үшін босаңсыған жағы аз болуы керек).
Үйкеліс пен тозуды азайту үшін ұзын конвейерлер үшін шынжыр бағыттағыштарын (UHMWPE немесе болат) пайдаланыңыз.

Техникалық қызмет көрсетудің үздік тәжірибелері

Әр 1-2 апта сайын түйреуіштер мен төлкелерді жоғары қысымды маймен майлаңыз (тамақ өнеркәсібінде қолдануға арналған тағамдық майлау материалын пайдаланыңыз).
Қондырмаларды ай сайын борпылдақ дәнекерлеу немесе деформация бар-жоғын тексеріңіз; шынжырдың істен шығуын болдырмау үшін тозған роликтерді/түтіктерді дереу ауыстырыңыз.
Қоқыстарды кетіру үшін мырышталған/тот баспайтын болаттан жасалған шынжырларды жүйелі түрде тазалаңыз.
