ŁAŃCUCHY PRZENOŚNIKA Z PODWÓJNĄ PODZIAŁKĄ

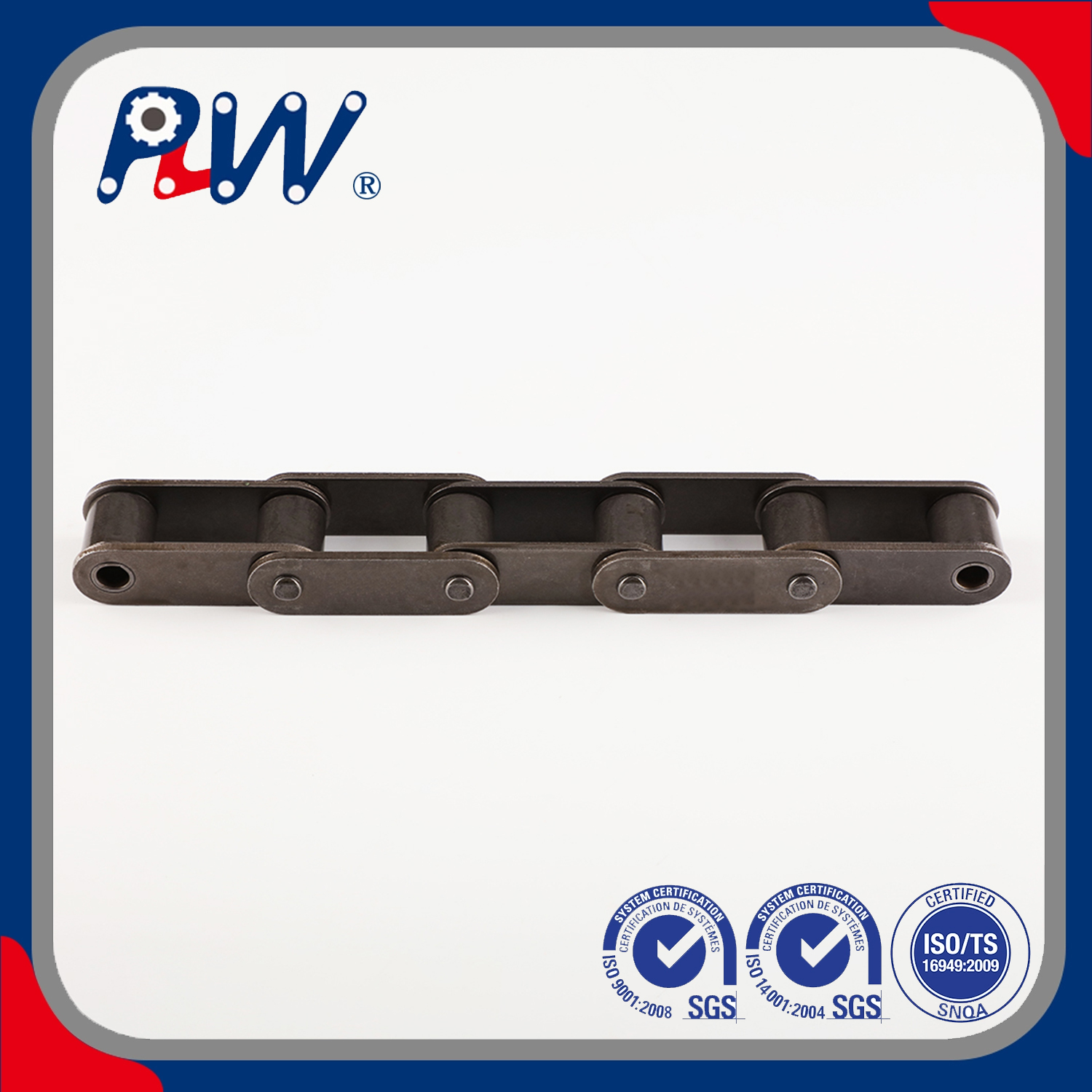

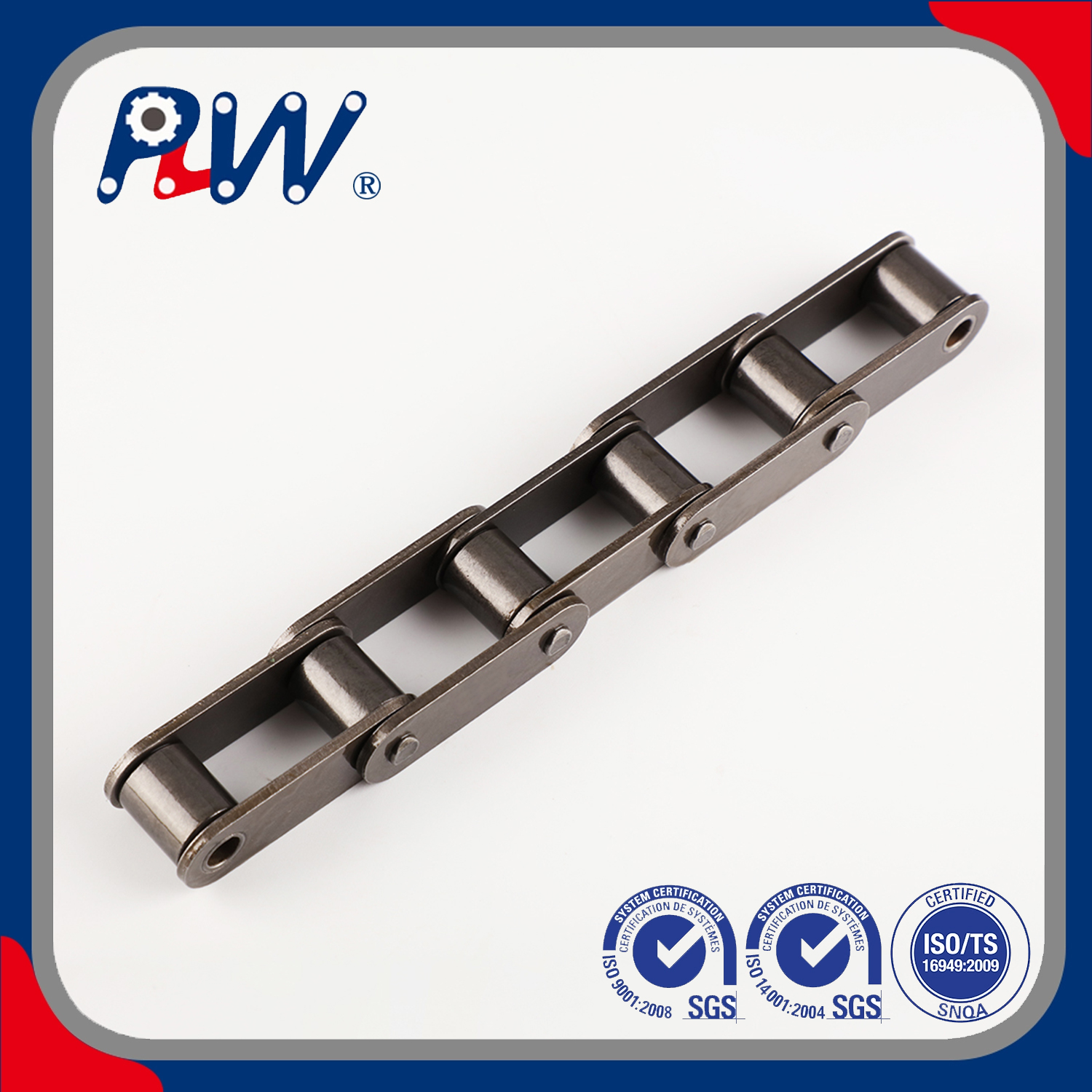

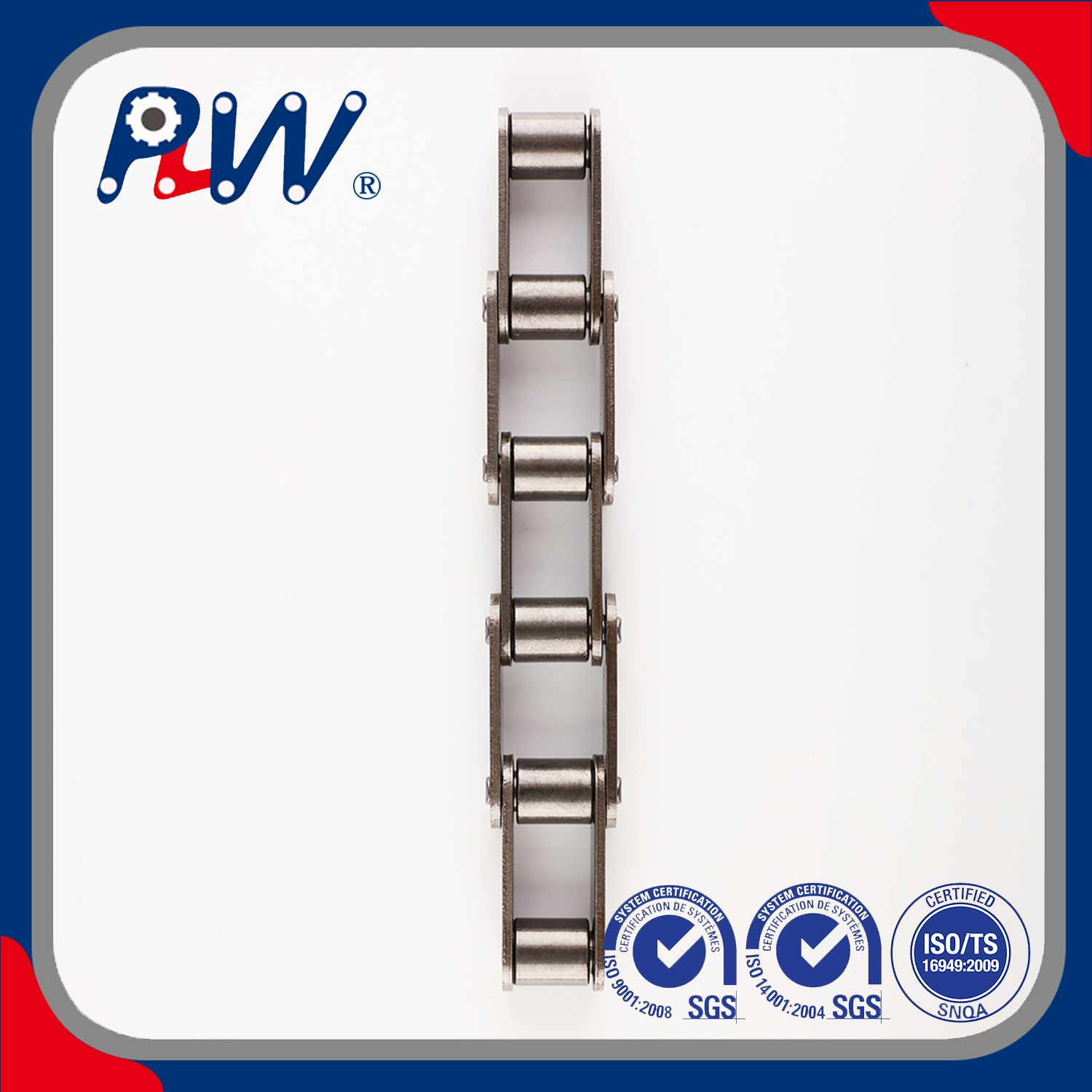

Łańcuchy przenośnikowe o podwójnej podziałce

Odległość między łańcuchami w stosunku do zwykłego łańcucha, zwykle dwukrotnie większa niż w przypadku zwykłego łańcucha rolkowego.

Model:
C208A
Marka:
PLW lub Wykonane na zamówienie
Kod:
7315119000
Tworzywo:
Stal węglowa
Pakiet transportowy:
Plastikowa torba + pudełko kartonowe + obudowa ze sklejki
Znak firmowy:
PLW
Pochodzenie:
CHINY
Standardowe lub niestandardowe:
Standard
Typ:
Krótki skok

Dostępność:

Ilość:



Pytać się Dodaj do koszyka

Opis produktu

Łańcuchy przenośnikowe o podwójnej podziałce - wprowadzenie produktu

Łańcuchy przenośnikowe o podwójnej podziałce to specjalistyczne komponenty do transportu materiałów zaprojektowane z myślą o wydajnym i opłacalnym transporcie w szerokim zakresie zastosowań przemysłowych, opakowaniowych, logistycznych i przeładunku materiałów sypkich. Charakteryzująca się dwukrotnie większą podziałką niż standardowe łańcuchy rolkowe, konstrukcja ta optymalizuje lekkość pracy, niskie tarcie i dłuższą żywotność, co czyni ją idealną do zadań przenoszenia przy średnim obciążeniu i na duże odległości, gdzie wydajność i trwałość są najważniejsze. Łańcuchy te, odpowiednie zarówno do stałych, jak i modułowych systemów przenośników, równoważą wydajność i ekonomię, aby sprostać wymaganiom nowoczesnej produkcji i operacji przepływu materiałów.

Cechą charakterystyczną łańcuchów przenośnikowych o podwójnej podziałce jest ich konstrukcja o zwiększonej podziałce, zazwyczaj dwukrotnie większa niż w przypadku standardowych łańcuchów rolkowych ANSI (np. o podziałce 1', 1,5', 2'). Łańcuchy są wykonane z wysokiej jakości stali węglowej lub opcjonalnie stali nierdzewnej 304/316 i są wyposażone w precyzyjnie wytłoczone płytki łączące, hartowane sworznie i odporne na zużycie tuleje - a wszystko to zostało zaprojektowane tak, aby zminimalizować ciężar przy jednoczesnym zachowaniu integralności strukturalnej. Zwiększony podziałka zmniejsza liczbę elementów na jednostkę długości, obniżając całkowitą masę łańcucha i bezwładność obrotową, co przekłada się na zmniejszone zużycie energii i mniejsze naprężenia w napędach przenośników. Płyty łączące poddawane są hartowaniu i odpuszczaniu, uzyskując twardość powierzchniową 40-46 HRC i doskonałą wytrzymałość rdzenia, skutecznie przeciwstawiając się zmęczeniu i przedwczesnemu zużyciu w ciągłej pracy.

Zoptymalizowane pod kątem płynnej pracy przy niskim tarciu, łańcuchy przenośnikowe o podwójnej podziałce są wyposażone w precyzyjnie szlifowane rolki i wąskie tolerancje podzespołów, które zapewniają spójne zazębienie z zębatkami. Konstrukcja o zwiększonej podziałce zmniejsza punkty styku pomiędzy łańcuchem a zębatkami, minimalizując straty tarcia i hałas podczas pracy z dużą prędkością. W zastosowaniach wymagających zatrzymywania materiału lub specjalistycznego przenoszenia, łańcuchy te są kompatybilne z pełną gamą osprzętu – w tym knagami, płytami bocznymi, popychaczami i ostrzami zgarniającymi – bezpiecznie mocowanymi za pomocą nitowania lub spawania. Konstrukcja przyjazna dla osprzętu pozwala na łatwe dostosowanie do transportu pochyło-spadowego, przenoszenia z kontrolowaną szczeliną lub transportu materiałów sypkich, bez uszczerbku dla stabilności strukturalnej łańcucha.

Zaprojektowane z myślą o uniwersalnej kompatybilności przemysłowej, łańcuchy przenośnikowe o podwójnej podziałce są zgodne z międzynarodowymi normami (ANSI, ISO, DIN) i bezproblemowo pasują do standardowych kół łańcuchowych o podwójnej podziałce, napędów i ram przenośników. Lekka konstrukcja jest szczególnie korzystna w przypadku systemów przenośników o dużej rozpiętości, zmniejszając obciążenie konstrukcji wsporczych i silników napędowych. Aby dostosować się do trudnych warunków pracy, dostępne są opcjonalne metody obróbki antykorozyjnej — takie jak galwanizacja, cynkowanie ogniowe lub powłoka antykorozyjna — dzięki czemu łańcuchy nadają się do stosowania w środowiskach wilgotnych, zakurzonych lub higienicznych (np. przetwarzanie żywności, transport materiałów na zewnątrz i opakowania farmaceutyczne). Modułowa konstrukcja łańcucha ułatwia także łatwy montaż, naprawę i rozbudowę linii przenośników.

Niskie koszty utrzymania i opłacalność to główne priorytety projektowe łańcuchów przenośnikowych o podwójnej podziałce. Zmniejszona liczba komponentów i odporna na zużycie konstrukcja minimalizują potrzebę częstego smarowania i wymiany części, obniżając długoterminowe koszty operacyjne. Gładka konstrukcja rolek zapobiega gromadzeniu się zanieczyszczeń, zapewniając ciągłą pracę w środowiskach podatnych na pozostałości i redukując nieplanowane przestoje. Każdy łańcuch przechodzi rygorystyczne testy kontroli jakości, w tym próby nośności, cykliczne testy odporności na zużycie, kontrole dokładności wymiarowej i testy odporności na korozję, aby zagwarantować niezawodne działanie w zastosowaniach związanych ze średnim obciążeniem. Dodatkowo wydłużona żywotność tych łańcuchów dodatkowo zwiększa ich efektywność kosztową w porównaniu ze standardowymi łańcuchami rolkowymi.

Podstawowe zalety

Rozszerzona konstrukcja o podwójnym skoku: lekka obsługa przy zmniejszonym zużyciu energii
Wysokiej jakości konstrukcja stalowa: zrównoważona wytrzymałość i trwałość do zadań ze średnim obciążeniem
Praca z niskim tarciem: zminimalizowane zużycie i hałas dla płynnego transportu
Kompatybilny z osprzętem: możliwość dostosowania do różnorodnych potrzeb w zakresie transportu materiałów
Uniwersalna kompatybilność: pasuje do standardowych kół zębatych o podwójnej podziałce i systemów przenośników
Opcje odporne na korozję: odpowiednie do trudnych i higienicznych środowisk
Oszczędność i niskie koszty utrzymania: obniżone koszty operacyjne i przestoje

Aplikacje

Szeroko stosowane w magazynowaniu i logistyce, pakowaniu żywności i napojów, przetwórstwie farmaceutycznym, liniach do drukowania i etykietowania, transporcie materiałów sypkich (ziarna, tworzywa sztuczne, tekstylia) oraz zautomatyzowanych liniach produkcyjnych. Idealny do systemów przenośników o dużej rozpiętości, poziomych i pochyłych, a także do zastosowań ze średnim obciążeniem, wymagających wydajnej i cichej pracy.

Łańcuchy przenośnikowe o podwójnej podziałce łączą zoptymalizowaną konstrukcję, solidną konstrukcję i efektywność kosztową, aby zapewnić niezawodne działanie w różnorodnych scenariuszach transportu przemysłowego. Łańcuchy te, objęte kompleksową gwarancją i profesjonalnym wsparciem technicznym, stanowią zaufany wybór dla firm poszukujących wydajnych i trwałych rozwiązań do transportu materiałów, które równoważą wydajność i ekonomię.

30-1

DIN/ISO łańcucha Nr	ANSI łańcucha Nr	Poziom	rolki Średnica	Szerokość między płytami wewnętrznymi	sworznia Średnica	szpilki Długość		wewnętrznej płyty Głębokość	płyty Grubość	Najwyższa na rozciąganie wytrzymałość	Średnia na rozciąganie wytrzymałość	Waga na metr
DIN/ISO Cadena Nr	ANSI Cadena nr	Paso	Di á metro rodillo	Ancho Wnętrze	Di á metro pasador	długości geograficznej Pasador		Altura Placki	Ancho placas	Rezys. rotura	Rezys. media tracció n	Peso por metra
		P	d1 maks	b1 min	d2 maks	. dł Maks	Lc maks	h2 maks	Tmaks	Q min	Q	Q
		mm	mm	mm	mm	mm	mm	mm	mm	KN/LB	KN	kg/m
C208A C208AL	C2040 C2042	25.40	7.95 15.88	7.85	3.96	16.6	17.8	12.0	1.50	14.1/3205	16.7	0.50 0.84
C208AH	C2040H	25.40	7.95	7.85	3.96	18.8	19.9	12.0	2.03	14.1/3205	17.2	0.65
C208B C208BL		25.40	8.51 15.88	7.75	4.45	16.7	18.2	11.8	1.60	18,0/4,91	19.4	0.55 0.89
C210A C210AL	C2050 C2052	31.75	10.16 19.05	9.40	5.08	20.7	22.2	15.0	2.03	22,2/5045	28.1	0.78 1.27
C212A C212AL	C2060 C2062	38.10	11.91 22.23	12.57	5.94	25.9	27.7	18.0	2.42	31,8/7227	36.8	1.12 1.61
C212AH C212AHL	C2060H C2062H	38.10	11.91 22.23	12.57	5.94	29.2	31.6	18.0	3.25	31,8/7227	41.6	1.44 2.07
C216A C216AL	C2080 C2082	50.80	15.88 28.58	15.75	7.92	32.7	36.5	24.0	3.25	56,7/12886	65.7	2.08 3.12
C216AH C216AHL	C2080H C2082H	50.80	15.88 28.58	15.75	7.92	36.2	39.4	24.0	4.00	56,7/12886	70.0	2.54 3.58
C220A C220AL	C2100 C2102	63.50	19.05 39.67	18.90	9.53	40.4	44.7	30.0	4.00	88,5/20114	102.6	3.01 4.83
C220AH C220AHL	C2100H C2102H	63.50	19.05 39.67	18.90	9.53	43.6	46.9	30.0	4.80	88,5/20114	112.4	3.56 5.38
C224A C224AL	C2120 C2122	76.20	22.23 44.45	25.22	11.10	50.3	54.3	35.7	4.80	127,0/28864	147.3	4.66 7.66
C224AH C224AHL	C2120H C2122H	76.20	22.23 44.45	25.22	11.10	53.5	57.5	35.7	5.60	127,0/28864	160.9	5.26 8.26
C232A C232AL	C2160 C2162	101.60	28.58 57.15	31.75	14.27	64.8	69.6	47.8	6.40	226,8/51545	278.9	8.15 13.00
C232AH C232AHL	C2160H C2162H	101.60	28.58 57.15	31.75	14.27	68.2	73.0	47.8	7.20	226,8/51545	285.8	9.06 13.84

Kluczowy projekt i cechy konstrukcyjne

Zaleta podziałki Podwójna podziałka (2× standardowa podziałka łańcucha) zmniejsza liczbę ogniw łańcucha i zębów koła łańcuchowego wymaganych przy tej samej długości transportu, obniżając całkowity koszt systemu i upraszczając instalację. Dłuższy podziałka poprawia również rozkład obciążenia w przypadku ciężkich, nieporęcznych materiałów.
Konfiguracja komponentów

Typy rolek: Dostępne ze standardowymi rolkami (do przesuwania się po przenośnikach o niskim tarciu), dużymi rolkami (do nierównych powierzchni) lub tulejami bez rolek (do zastosowań wymagających dużego obciążenia).
Konstrukcja płytki: grubsze płyty boczne niż standardowe łańcuchy dla lepszej wytrzymałości na rozciąganie; Wydrążone kołki są opcjonalne do bezpośredniego montażu osprzętu.
Osprzęt: Konfigurowalne opcje, w tym przedłużone sworznie A1/A2, płyty nośne C1/C3, przesunięte występy K1/K2 i zgarniaki W1/W2, dostosowane do transportu materiałów sypkich, kartonów lub części.

Materiał i wykończenie

Czerniony olejem: Do suchych środowisk wewnętrznych.
Ocynkowana/cynkowana ogniowo: Łagodna odporność na korozję (warunki zewnętrzne/wilgotność).
Stal nierdzewna (304/316): Do zastosowań w przetwórstwie spożywczym, przemyśle chemicznym lub zmywaniu.

Materiał podstawowy: Stal stopowa poddana obróbce cieplnej (sworznie hartowane indukcyjnie w celu zapewnienia odporności na zużycie; płyty śrutowane w celu zapewnienia wytrzymałości zmęczeniowej).
Wykończenia powierzchni:

Ograniczenia wydajności

Temperatura pracy: -20°C do +120°C (stal nierdzewna do +200°C).
Maksymalna prędkość robocza: ≤1,5 m/s (zoptymalizowana do transportu z małą prędkością; niezalecana do przenoszenia mocy z dużą prędkością).
Zalecenia dotyczące współczynnika bezpieczeństwa: ≥4 (dla obciążeń statycznych) / ≥6 (dla obciążeń dynamicznych/wibracyjnych).

Scenariusze zastosowań

Główne zastosowania: Linie pakujące, przenośniki do montażu pojazdów, elewatory zbożowe, systemy transportu palet i transport materiałów sypkich (węgiel, kruszywo, nawozy).
Idealne warunki: transport z małą prędkością, dużym obciążeniem i na duże odległości, gdzie priorytetem jest przestrzeń i efektywność kosztowa.
Ograniczenia: Nie nadaje się do szybkiego przenoszenia mocy lub zastosowań o dużym uderzeniu; unikać narażenia na silne kwasy/zasady, chyba że używasz wersji ze stali nierdzewnej.

Wytyczne dotyczące wyboru i konserwacji

Dopasowanie modelu

Wybierz model łańcucha w oparciu o masę przenoszonego ładunku, rozstaw osi i wymagania dotyczące mocowania. Na przykład C2040 do transportu lekkich kartonów; C2080 do transportu ciężkich palet.
Dopasuj do standardowych kół zębatych o podwójnej podziałce ANSI/DIN (nie używaj standardowych kół zębatych o pojedynczej podziałce, ponieważ powodują one nierównomierne zużycie).

Wskazówki dotyczące instalacji

Upewnij się, że łoże przenośnika jest wypoziomowane, aby zapobiec bocznemu znoszeniu łańcucha.
Utrzymuj odpowiednie napięcie: 1–2% odległości środkowej (luz boczny powinien być minimalny, aby uniknąć wykolejenia się łańcucha).
W przypadku długich przenośników należy stosować prowadnice łańcuchowe (UHMWPE lub stal), aby zmniejszyć tarcie i zużycie.

Najlepsze praktyki w zakresie konserwacji

Smaruj sworznie i tuleje co 1–2 tygodnie smarem wysokociśnieniowym (do zastosowań w przemyśle spożywczym używaj smaru dopuszczonego do kontaktu z żywnością).
Co miesiąc sprawdzaj osprzęt pod kątem luźnych spawów lub deformacji; natychmiast wymienić zużyte rolki/sworznie, aby zapobiec uszkodzeniu łańcucha.
Regularnie czyść łańcuchy ze stali ocynkowanej/nierdzewnej, aby usunąć nagromadzone zanieczyszczenia.
