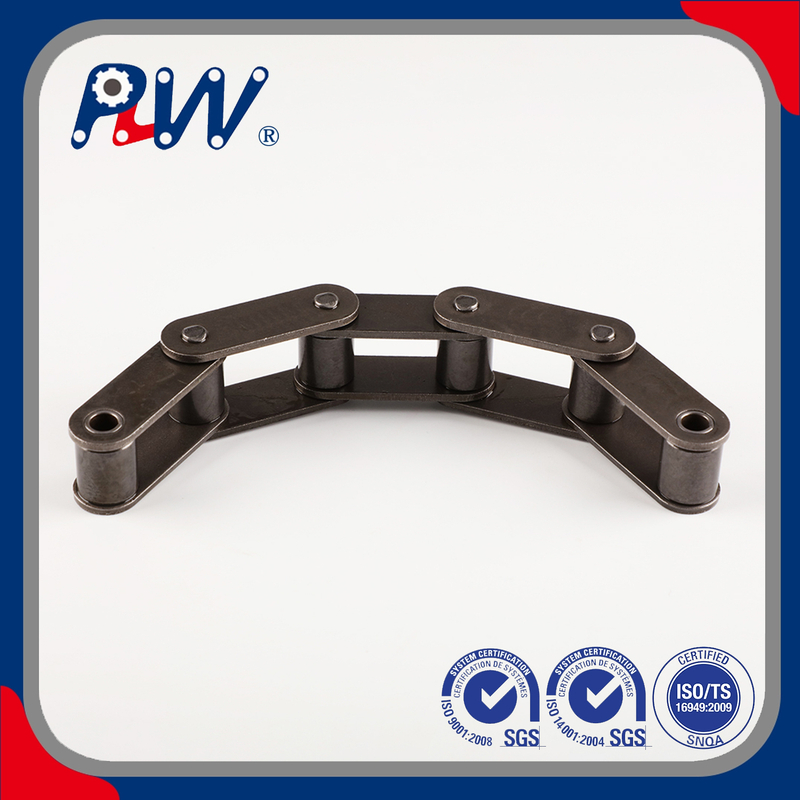

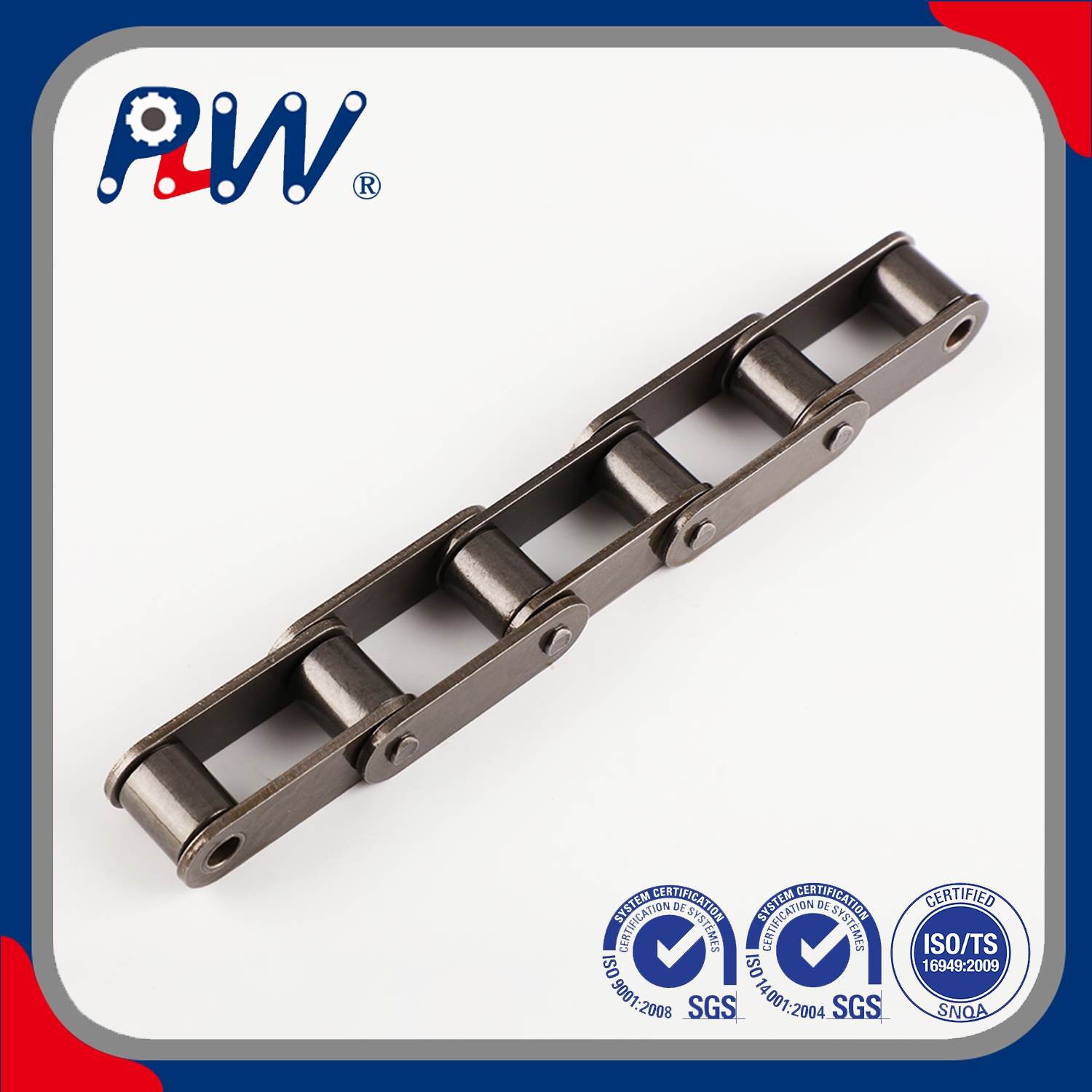

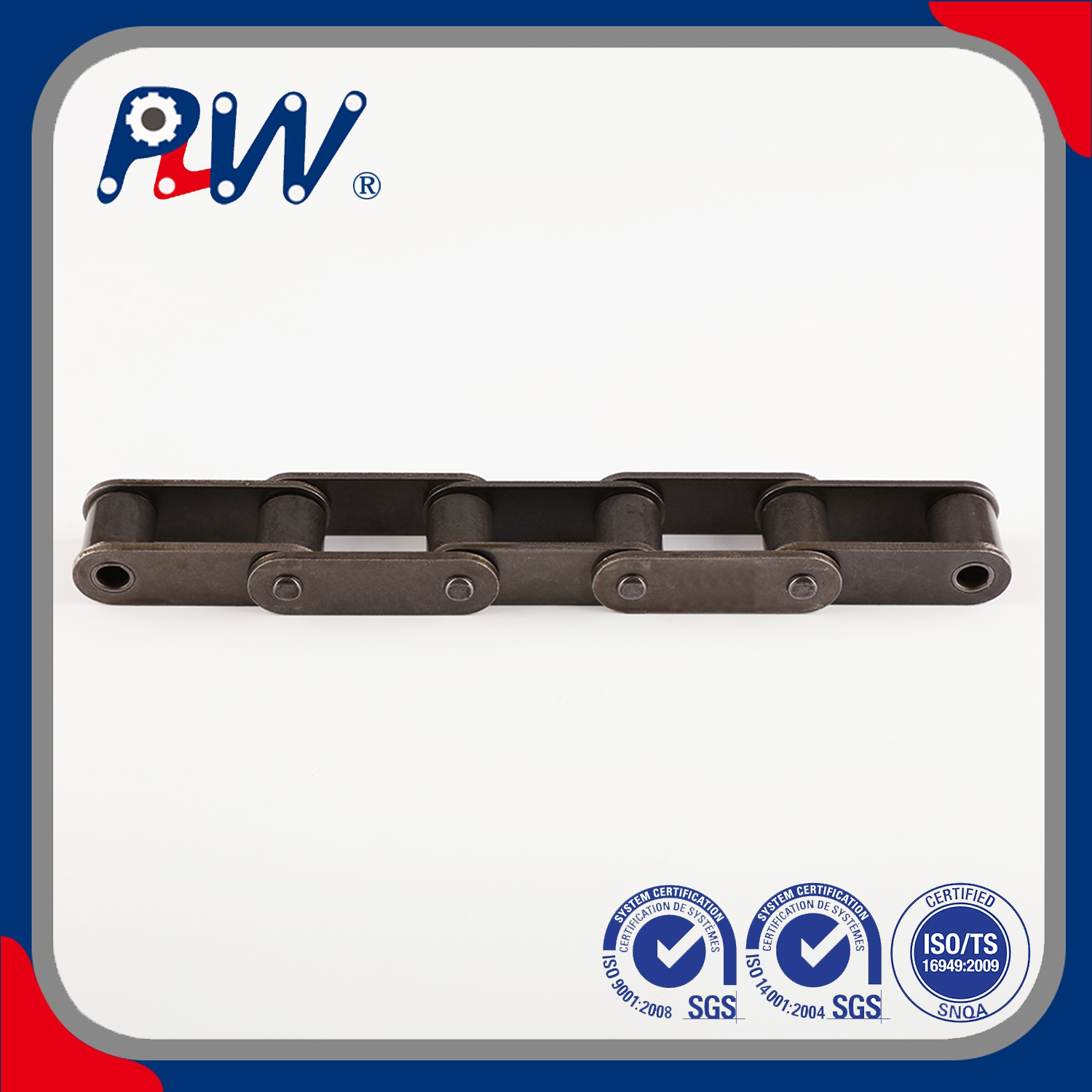

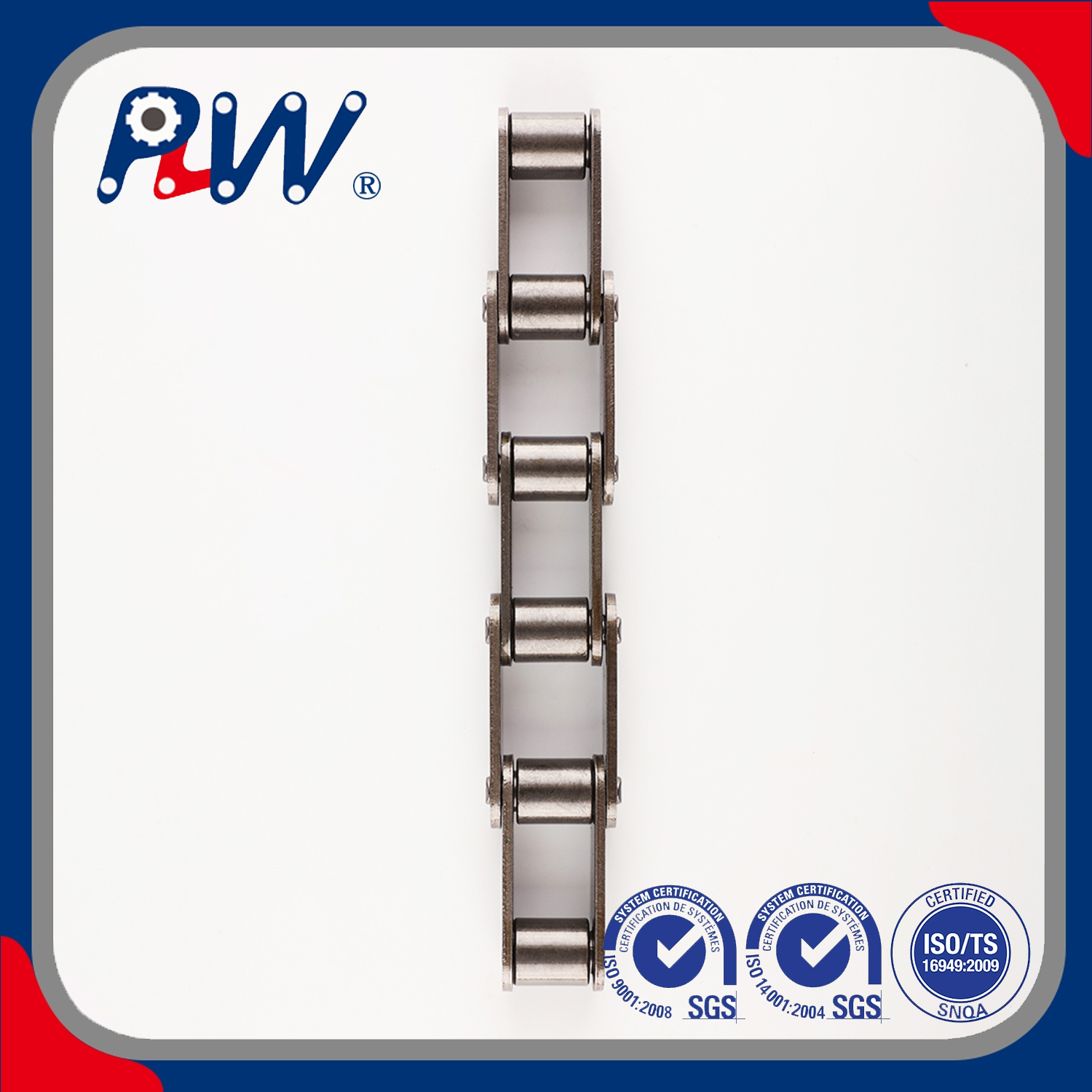

Förderketten mit doppelter Teilung

Der Abstand zwischen den Ketten relativ zur gewöhnlichen Kette, normalerweise doppelt so groß wie der Abstand der gewöhnlichen Rollenkette.

Modell:
C208A
Marke:
PLW oder auf Bestellung gefertigt
Code:
7315119000
Material:
Kohlenstoffstahl
Transportpaket:
Plastiktüte + Karton + Sperrholzkiste
Warenzeichen:
PLW
Herkunft:
CHINA
Standard oder Nichtstandard:
Standard
Typ:
Kurze Tonhöhe

Verfügbarkeit:

Menge:



Erkundigen Zum Warenkorb hinzufügen

Produktbeschreibung

Doppelte Förderketten – Produkteinführung

Double-Pitch-Förderketten sind spezielle Materialtransportkomponenten, die für einen effizienten und kostengünstigen Transport in einer Vielzahl von Industrie-, Verpackungs-, Logistik- und Schüttguttransportanwendungen entwickelt wurden. Diese Konstruktion zeichnet sich durch eine Teilungslänge aus, die doppelt so groß ist wie bei Standard-Rollenketten. Sie optimiert den leichten Betrieb, die geringe Reibung und die längere Lebensdauer. Damit ist sie ideal für mittelschwere Förderaufgaben über große Entfernungen, bei denen Effizienz und Haltbarkeit von größter Bedeutung sind. Diese Ketten eignen sich sowohl für feste als auch für modulare Fördersysteme und vereinen Leistung und Wirtschaftlichkeit, um den Anforderungen moderner Produktions- und Materialflussbetriebe gerecht zu werden.

Das entscheidende Merkmal von Double-Pitch-Förderketten ist ihr verlängertes Teilungsdesign, das normalerweise doppelt so groß ist wie die Teilung von ANSI-Standardrollenketten (z. B. 1 Zoll, 1,5 Zoll, 2 Zoll Teilung). Die Ketten sind aus hochwertigem Kohlenstoffstahl oder optional Edelstahl 304/316 gefertigt und verfügen über präzisionsgeprägte Verbindungsplatten, gehärtete Stifte und verschleißfeste Buchsen – allesamt so konstruiert, dass sie das Gewicht minimieren und gleichzeitig die strukturelle Integrität bewahren. Die größere Teilung reduziert die Anzahl der Komponenten pro Einheit Länge, wodurch das Gesamtgewicht der Kette und die Rotationsträgheit verringert werden, was sich in einem geringeren Energieverbrauch und einer geringeren Belastung der Förderantriebe niederschlägt. Die Laschen werden einer Vergütungswärmebehandlung unterzogen, wodurch eine Oberflächenhärte von HRC 40–46 und eine ausgezeichnete Kernzähigkeit erreicht werden, wodurch Ermüdung und vorzeitiger Verschleiß im Dauerbetrieb effektiv beständig sind.

Double-Pitch-Förderketten sind für einen reibungslosen, reibungsarmen Betrieb optimiert und verfügen über präzisionsgeschliffene Rollen und enge Komponententoleranzen, die einen gleichmäßigen Eingriff mit den Kettenrädern gewährleisten. Das Design mit erweiterter Teilung reduziert die Kontaktpunkte zwischen Kette und Kettenrädern und minimiert so Reibungsverluste und Geräusche bei Hochgeschwindigkeitsbetrieb. Für Anwendungen, die eine Materialrückhaltung oder einen speziellen Transport erfordern, sind diese Ketten mit einer ganzen Reihe von Anbaugeräten kompatibel – einschließlich Stollen, Seitenplatten, Schiebern und Abstreifblättern – die durch Nieten oder Schweißen sicher befestigt werden. Das anbaufreundliche Design ermöglicht eine einfache Anpassung an Steigungs-/Gefälleförderung, spaltgesteuerten Transfer oder Schüttguttransport, ohne die strukturelle Stabilität der Kette zu beeinträchtigen.

Double-Pitch-Förderketten wurden für universelle Industriekompatibilität entwickelt und entsprechen internationalen Standards (ANSI, ISO, DIN) und passen nahtlos zu standardmäßigen Double-Pitch-Kettenrädern, Antrieben und Förderrahmen. Die Leichtbauweise ist insbesondere bei Förderanlagen mit großer Spannweite von Vorteil und reduziert die Belastung von Tragkonstruktionen und Antriebsmotoren. Zur Anpassung an raue Betriebsbedingungen sind optionale korrosionsbeständige Behandlungen erhältlich – wie Galvanisierung, Feuerverzinkung oder Rostschutzbeschichtung – wodurch die Ketten für nasse, staubige oder hygienische Umgebungen geeignet sind (z. B. Lebensmittelverarbeitung, Materialhandhabung im Freien und pharmazeutische Verpackung). Der modulare Aufbau der Kette erleichtert zudem die einfache Installation, Reparatur und Erweiterung von Förderstrecken.

Geringer Wartungsaufwand und Kosteneffizienz sind zentrale Designprioritäten von Double-Pitch-Förderketten. Die reduzierte Komponentenanzahl und die verschleißfeste Konstruktion minimieren den Bedarf an häufiger Schmierung und Teileaustausch und senken so die langfristigen Betriebskosten. Das glatte Rollendesign verhindert die Ansammlung von Schmutz, gewährleistet einen kontinuierlichen Betrieb in rückstandsanfälligen Umgebungen und reduziert ungeplante Ausfallzeiten. Jede Kette wird strengen Qualitätskontrolltests unterzogen, darunter Belastungstests, zyklische Verschleißtests, Maßhaltigkeitsprüfungen und Korrosionsbeständigkeitstests, um eine zuverlässige Leistung bei Förderanwendungen mit mittlerer Last zu gewährleisten. Darüber hinaus steigert die längere Lebensdauer dieser Ketten ihre Kosteneffizienz im Vergleich zu Standard-Rollenketten zusätzlich.

Kernvorteile

Erweitertes Double-Pitch-Design: leichter Betrieb bei reduziertem Energieverbrauch
Hochwertige Stahlkonstruktion: ausgewogene Festigkeit und Haltbarkeit für mittelschwere Aufgaben
Reibungsarmer Betrieb: minimierter Verschleiß und Geräuschentwicklung für eine reibungslose Förderung
Kompatibel mit Anbaugeräten: anpassbar an unterschiedliche Materialhandhabungsanforderungen
Universelle Kompatibilität: Passend für Standard-Kettenräder mit doppelter Teilung und Fördersysteme
Korrosionsbeständige Optionen: geeignet für raue und hygienische Umgebungen
Kostengünstig und wartungsarm: reduzierte Betriebskosten und Ausfallzeiten

Anwendungen

Weit verbreitet in Lagerhaltung und Logistik, Lebensmittel- und Getränkeverpackungen, pharmazeutischer Verarbeitung, Druck- und Etikettierlinien, Schüttguthandhabung (Getreide, Kunststoffe, Textilien) und automatisierten Produktionslinien. Ideal für weitspannige, horizontale und geneigte Fördersysteme sowie für Anwendungen mit mittlerer Belastung, die einen effizienten, geräuscharmen Betrieb erfordern.

Double-Pitch-Förderketten kombinieren optimiertes Design, robuste Konstruktion und Kosteneffizienz, um zuverlässige Leistung in verschiedenen industriellen Förderszenarien zu liefern. Mit umfassender Garantie und professionellem technischen Support sind diese Ketten die vertrauenswürdige Wahl für Unternehmen, die effiziente, langlebige Materialtransportlösungen suchen, die Leistung und Wirtschaftlichkeit in Einklang bringen.

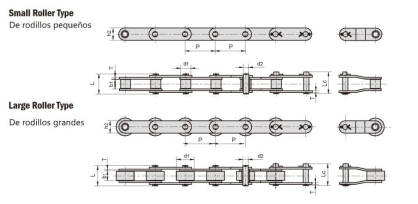

30-1

DIN/ISO -Kettennr .	ANSI- Kettennr .	Tonhöhe	Rollendurchmesser	Breite zwischen n Innenplatten	Stiftdurchmesser	Stiftlänge		Innenplatte der Tiefe	Plattenstärke	Ultimative Zugfestigkeit	Durchschnittliche Zugfestigkeit	Gewicht pro Meter
DIN/ISO Kadennr -	ANSI Cadena Nr	Paso	Di á Metro Rodillo	Ancho- Interieur	Di á U-Bahn Pasador	Längengrad Pasador		Altura placas	Ancho placas	Resis. rotura	Resis. media tracci ó n	Peso por Metro
		P	d1 max	b1 min	d2 max	L max	LC max	h2 max	T max	Q min	Q	Q
		mm	mm	mm	mm	mm	mm	mm	mm	KN/LB	KN	kg/m
C208A C208AL	C2040 C2042	25.40	7.95 15.88	7.85	3.96	16.6	17.8	12.0	1.50	14.1/3205	16.7	0.50 0.84
C208AH	C2040H	25.40	7.95	7.85	3.96	18.8	19.9	12.0	2.03	14.1/3205	17.2	0.65
C208B C208BL		25.40	8.51 15.88	7.75	4.45	16.7	18.2	11.8	1.60	18,0/4,91	19.4	0.55 0.89
C210A C210AL	C2050 C2052	31.75	10.16 19.05	9.40	5.08	20.7	22.2	15.0	2.03	22.2/5045	28.1	0.78 1.27
C212A C212AL	C2060 C2062	38.10	11.91 22.23	12.57	5.94	25.9	27.7	18.0	2.42	31,8/7227	36.8	1.12 1.61
C212AH C212AHL	C2060H C2062H	38.10	11.91 22.23	12.57	5.94	29.2	31.6	18.0	3.25	31,8/7227	41.6	1.44 2.07
C216A C216AL	C2080 C2082	50.80	15.88 28.58	15.75	7.92	32.7	36.5	24.0	3.25	56,7/12886	65.7	2.08 3.12
C216AH C216AHL	C2080H C2082H	50.80	15.88 28.58	15.75	7.92	36.2	39.4	24.0	4.00	56,7/12886	70.0	2.54 3.58
C220A C220AL	C2100 C2102	63.50	19.05 39.67	18.90	9.53	40.4	44.7	30.0	4.00	88,5/20114	102.6	3.01 4.83
C220AH C220AHL	C2100H C2102H	63.50	19.05 39.67	18.90	9.53	43.6	46.9	30.0	4.80	88,5/20114	112.4	3.56 5.38
C224A C224AL	C2120 C2122	76.20	22.23 44.45	25.22	11.10	50.3	54.3	35.7	4.80	127,0/28864	147.3	4.66 7.66
C224AH C224AHL	C2120H C2122H	76.20	22.23 44.45	25.22	11.10	53.5	57.5	35.7	5.60	127,0/28864	160.9	5.26 8.26
C232A C232AL	C2160 C2162	101.60	28.58 57.15	31.75	14.27	64.8	69.6	47.8	6.40	226,8/51545	278.9	8.15 13.00
C232AH C232AHL	C2160H C2162H	101.60	28.58 57.15	31.75	14.27	68.2	73.0	47.8	7.20	226,8/51545	285.8	9.06 13.84

Wichtige Design- und Strukturmerkmale

Pitch AdvantageDouble Pitch (2× Standard-Kettenteilung) reduziert die Anzahl der Kettenglieder und Kettenradzähne, die für die gleiche Förderlänge erforderlich sind, was die Gesamtsystemkosten senkt und die Installation vereinfacht. Die längere Teilung verbessert auch die Lastverteilung bei schweren, sperrigen Materialien.
Komponentenkonfiguration

Rollentypen: Erhältlich mit Standardrollen (für reibungsarmes Gleiten auf Förderbetten), großen Rollen (für unebene Oberflächen) oder rollenlosen Buchsen (für Hochlast-Widerstandsanwendungen).
Plattendesign: Dickere Seitenplatten als Standardketten für verbesserte Zugfestigkeit; Hohlstifte sind optional für die direkte Montage von Anbauteilen.
Anbaugeräte: Anpassbare Optionen, einschließlich A1/A2-Verlängerungsstiften, C1/C3-Trägerplatten, K1/K2-Versatzansätzen und W1/W2-Abstreifern für den Transport von Schüttgut, Karton oder Teilen.

Material und Verarbeitung

Ölgeschwärzt: Für trockene Innenräume.
Verzinkt/feuerverzinkt: Für leichte Korrosionsbeständigkeit (Außen-/Feuchtraumbereich).
Edelstahl (304/316): Für die Lebensmittelverarbeitung, chemische Anwendungen oder Reinigungsanwendungen.

Grundmaterial: Wärmebehandelter legierter Stahl (Stifte zur Verschleißfestigkeit induktionsgehärtet; Platten zur Ermüdungsfestigkeit kugelgestrahlt).
Oberflächenbeschaffenheit:

Leistungsgrenzen

Betriebstemperatur: -20°C bis +120°C (Edelstahl bis +200°C).
Maximale Betriebsgeschwindigkeit: ≤1,5 m/s (optimiert für die Förderung bei niedriger Geschwindigkeit; nicht empfohlen für die Kraftübertragung bei hoher Geschwindigkeit).
Empfehlung Sicherheitsfaktor: ≥4 (für statische Belastungen) / ≥6 (für dynamische/schwingende Belastungen).

Anwendungsszenarien

Hauptanwendungen: Verpackungslinien, Automobilmontageförderer, Getreidesilos, Palettenhandhabungssysteme und Transport von Schüttgut (Kohle, Zuschlagstoffe, Düngemittel).
Ideale Bedingungen: Langsamer Transport mit geringer Geschwindigkeit und hoher Last, wobei Platz und Kosteneffizienz im Vordergrund stehen.
Einschränkungen: Nicht geeignet für Hochgeschwindigkeits-Kraftübertragung oder Anwendungen mit hohen Stößen; Vermeiden Sie den Kontakt mit starken Säuren/Laugen, es sei denn, Sie verwenden Edelstahlvarianten.

Auswahl- und Wartungsrichtlinien

Modellanpassung

Wählen Sie das Kettenmodell basierend auf dem Gewicht der beförderten Last, dem Achsabstand und den Befestigungsanforderungen. Zum Beispiel C2040 für den leichten Kartontransport; C2080 für die Handhabung schwerer Paletten.
Passend zu ANSI/DIN-Standard-Kettenrädern mit doppelter Teilung (verwenden Sie keine Standard-Kettenräder mit einfacher Teilung, da diese zu ungleichmäßigem Verschleiß führen).

Installationstipps

Stellen Sie sicher, dass das Förderbett eben ist, um ein seitliches Abdriften der Kette zu verhindern.
Halten Sie die richtige Spannung ein: 1–2 % des Achsabstands (der Durchhang der lockeren Seite sollte minimal sein, um ein Entgleisen der Kette zu vermeiden).
Verwenden Sie bei langen Förderbändern Kettenführungen (UHMWPE oder Stahl), um Reibung und Verschleiß zu reduzieren.

Best Practices für die Wartung

Schmieren Sie die Stifte und Buchsen alle 1–2 Wochen mit Hochdruckfett (verwenden Sie für Anwendungen in der Lebensmittelindustrie ein Schmiermittel in Lebensmittelqualität).
Überprüfen Sie die Befestigungen monatlich auf lose Schweißnähte oder Verformungen. Ersetzen Sie verschlissene Rollen/Stifte sofort, um einen Kettenausfall zu verhindern.
Reinigen Sie verzinkte/Edelstahlketten regelmäßig, um Schmutzablagerungen zu entfernen.
