زنجیر برگ با استحکام بالا برای بلند کردن عمودی، انبارداری خودکار و سیستم‌های جابجایی مواد

ما زنجیر برگ سنگین برای کاربردهای بلند کردن عمودی طراحی شده است که در آن استحکام کششی بالا، مقاومت در برابر خستگی و حمل بار قابل اعتماد ضروری است.

این زنجیره‌های برگ که برای انبارهای آسمان انبار، سیستم‌های ذخیره‌سازی و بازیابی خودکار (AS/RS)، تجهیزات بالابری عمودی، جرثقیل‌های پشته‌کن و ماشین‌آلات حمل مواد صنعتی طراحی شده‌اند ، اتصال باربری قوی را برای چرخه‌های بلند و پایین‌آوری مکرر فراهم می‌کنند.

بر خلاف زنجیرهای غلتکی که عمدتاً برای انتقال مداوم نیرو طراحی شده اند، زنجیرهای برگ برای کاربردهای بلند کردن و کشیدن بهینه شده اند . ساختار صفحه و پین آنها یک راه حل فشرده و با استحکام بالا برای تجهیزاتی که به حرکت عمودی کنترل شده و پشتیبانی بار قابل اعتماد نیاز دارند، ارائه می دهد.

---

ویژگی های کلیدی

استحکام کششی بالا

زنجیرهای برگ سنگین از صفحات فولادی با استحکام بالا و پین‌های مهندسی دقیق ساخته می‌شوند تا بارهای کششی قابل توجهی را در کاربردهای بالابر تحمل کنند.

طراحی شده برای برنامه های لیفتینگ

ساختار زنجیر برگ برای سیستم‌های بلند کردن عمودی، تعادل، کشش و موقعیت‌یابی بار به‌جای انتقال نیرو با چرخ‌دنده معمولی بهینه شده است.

مقاومت عالی در برابر خستگی

چرخه های مکرر بلند کردن فشار مداوم بر اجزای زنجیر وارد می کند. عملیات حرارتی کنترل شده و ساخت دقیق به بهبود مقاومت در برابر خستگی تحت بارگذاری چرخه ای کمک می کند.

طراحی باربر فشرده

پیکربندی ساده صفحه و پین نسبت استحکام به اندازه بالایی را فراهم می کند و زنجیره های برگ را برای تجهیزاتی که فضای نصب محدود است مناسب می کند.

حرکت بار صاف

اجزای زنجیره ای ساخته شده با دقت به حفظ مفصل و حرکت کنترل شده در طول عملیات بلند کردن و پایین آوردن مکرر کمک می کند.

مناسب برای انبارداری اتوماتیک

زنجیر برگ را می توان در انبارهای انبار، سیستم های بالابر عمودی، تجهیزات ذخیره سازی خودکار و سایر ماشین آلات حمل مواد ادغام کرد.

OEM و ساخت سفارشی

اندازه زنجیر، پیکربندی صفحه، ابعاد پین، طول، مواد، عملیات حرارتی و بسته بندی را می توان با توجه به مشخصات تجهیزات ساخت.

---

مشخصات فنی

مشخصات	پیکربندی معمولی
نوع محصول	زنجیر برگ سنگین
کاربرد	بلند کردن / کشیدن / حمل و نقل مواد
ساختار زنجیره ای	صفحات فولادی + پین
مواد	فولاد کربن / فولاد آلیاژی
درجه مواد	با توجه به نیازهای بار و کاربرد
عملیات حرارتی	خاموش کردن و تمپر کردن / سفارشی
پیکربندی صفحه	طبق سریال های زنجیره ای
مواد پین	فولاد آلیاژی سخت شده / سفارشی
زمین	با توجه به اندازه زنجیر
ضخامت صفحه	با توجه به مشخصات زنجیر
عرض بشقاب	با توجه به مشخصات زنجیر
قطر پین	با توجه به مشخصات زنجیر
طول زنجیر	سفارشی
شکستن بار	با توجه به اندازه و جنس زنجیر
بار کاری	وابسته به برنامه
فاکتور ایمنی	با توجه به الزامات تجهیزات بالابر
درمان سطحی	محافظت از روغن / پوشش / سفارشی
روغن کاری	روغن کاری کارخانه / مشخص شده توسط مشتری
محیط عملیاتی	سرپوشیده / انباری / صنعتی
دمای عملیاتی	وابسته به برنامه
استاندارد ساخت	ANSI / ISO / DIN / مشخصات مشتری
بازرسی	ابعاد / کشش / سختی / مونتاژ
تولید	استاندارد / OEM / سفارشی
بسته بندی	کویل / کارتن / جعبه چوبی / سفارشی

مهم: بار کاری واقعی، بار شکستن، ظرفیت بالابری مجاز، عمر خستگی و ضریب ایمنی باید از مدل زنجیره خاص و طراحی کامل سیستم بالابر تعیین شود. زنجیر برگ نباید تنها بر اساس بار شکستگی انتخاب شود.

---

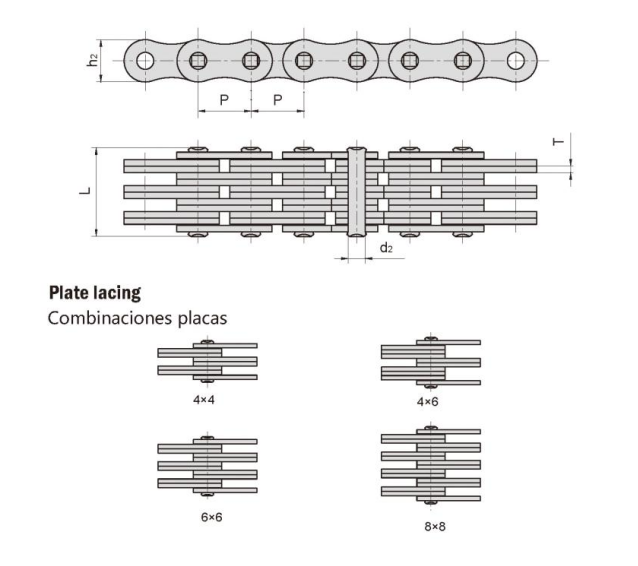

ساخت زنجیره برگ

یک زنجیره برگ عمدتاً از صفحات فولادی و پین های سخت شده تشکیل شده است.

این ساختار ساده به ویژه برای کاربردهایی که نیاز به استحکام کششی بالا و مفصل بندی مکرر دارند، موثر است.

صفحات برگ

صفحات فولادی متعدد ساختار باربر اصلی زنجیره را تشکیل می دهند. پیکربندی صفحه را می توان با توجه به ظرفیت کششی مورد نیاز و ابعاد نصب انتخاب کرد.

پین ها

پین های ساخته شده با دقت صفحات را به هم متصل می کنند و نقاط اتصال را بین بخش های زنجیره ای مجاور فراهم می کنند.

سوراخ های پین

سوراخ های پین ساخته شده با دقت به حفظ هندسه زنجیره ثابت و کاهش بارگذاری ناهموار در حین کار کمک می کند.

سطوح تماس روغن کاری شده

روانکاری مناسب اصطکاک بین پین ها و صفحات را کاهش می دهد و به کنترل سایش در طول چرخه های مکرر بلند کردن کمک می کند.

---

طراحی شده برای Warehouse Sky Stacker Systems

انبارهای مدرن به طور فزاینده ای از تجهیزات ذخیره سازی عمودی برای به حداکثر رساندن فضای کف موجود استفاده می کنند.

استکرهای آسمان و سیستم‌های بالابر خودکار انبار به زنجیره‌هایی نیاز دارند که بتوانند حرکت عمودی مکرر را انجام دهند و در عین حال موقعیت پایدار و عملکرد مکانیکی قابل پیش‌بینی را حفظ کنند.

زنجیر برگ سنگین را می توان در موارد زیر استفاده کرد:

• پشته های آسمان انبار

• جرثقیل های استکر

• سیستم های ذخیره سازی و بازیابی خودکار

• ماژول های بالابر عمودی

• سکوهای بالابر خودکار

• مکانیسم های بالابر کالا

• سیستم های بالابر پالت

• تجهیزات بالابر قفسه ذخیره سازی

• سیستم های موقعیت یابی مواد

• نوار نقاله های عمودی صنعتی

مشخصات زنجیر باید با بار بلند کردن واقعی، ارتفاع بالابر، سرعت بالابر، چرخه کار، آرایش قرقره و الزامات ایمنی مطابقت داشته باشد.

---

کاربردهای معمولی لیفتینگ

انبارداری خودکار

زنجیره های برگ را می توان در سیستم های حرکت عمودی که برای ذخیره سازی خودکار، بازیابی، جابجایی پالت و سازماندهی انبار استفاده می شود، ادغام کرد.

جرثقیل استکر

زنجیرهای سنگین اتصال کششی مورد نیاز برای حرکت عمودی کنترل شده در مکانیزم های بالابر جرثقیل استاکر را فراهم می کنند.

تجهیزات بالابر عمودی

مناسب برای تجهیزاتی که بارها را به طور مکرر در یک مسیر عملیاتی تعریف شده افزایش و کاهش می دهند.

جابجایی مواد

کاربردها شامل انتقال پالت، پلت فرم های بالابر صنعتی، سیستم های جابجایی کالا و تجهیزات موقعیت یابی خودکار مواد می باشد.

ماشین آلات صنعتی

زنجیر برگ همچنین می تواند برای سیستم های وزنه تعادل، مکانیسم های بلند کردن مکانیکی و کاربردهای کششی تخصصی استفاده شود.

---

ملاحظات عملکرد برای سیستم های بالابر

انتخاب زنجیره برگ به چیزی بیش از تطبیق زنجیره با بار اسمی نیاز دارد.

بار رتبه بندی شده

زنجیر باید با توجه به بار کاری واقعی و فاکتور طراحی قابل اجرا انتخاب شود.

بارگذاری دینامیک

چرخه های شتاب، کاهش سرعت، راه اندازی و توقف می توانند بارهایی را به طور قابل توجهی بالاتر از وزن معلق استاتیک ایجاد کنند.

سرعت زنجیر

سرعت بالابر روی مفصل، سایش، ارتعاش و الزامات کلی خدمات زنجیره تاثیر می گذارد.

چرخه وظیفه

بلند کردن و پایین آوردن مکرر استرس چرخه ای ایجاد می کند. کاربردهای چرخه بالا نیاز به بررسی دقیق عملکرد خستگی دارند.

پیکربندی قرقره یا شیو

سیستم مسیریابی زنجیره بر بارگذاری زنجیره، مفصل بندی، رفتار خمشی و الزامات نصب تاثیر می گذارد.

الزامات ایمنی

سیستم کامل بالابر باید با الزامات ایمنی ماشین آلات و تجهیزات بالابر مطابقت داشته باشد. انتخاب زنجیره باید به عنوان بخشی از سیستم مهندسی کامل تأیید شود.

---

فرآیند تولید

تولید کنترل شده با کیفیت برای زنجیر بلند کردن ضروری است زیرا تغییرات ابعادی می تواند بر توزیع بار و رفتار خستگی تأثیر بگذارد.

مراحل تولید معمولی عبارتند از:

انتخاب مواد فولادی ← شکل دهی صفحه ← پردازش سوراخ دقیق ← ساخت پین ← عملیات حرارتی ← حفاظت از سطح ← مونتاژ زنجیر ← بازرسی ابعادی → تست کشش → بازرسی نهایی

تولید ورق دقیق

صفحات زنجیره ای شکل می گیرند و به ابعاد کنترل شده پردازش می شوند تا هندسه ثابت در سراسر زنجیره حفظ شود.

پین های عملیات حرارتی

پین ها را می توان برای دستیابی به ترکیب مورد نیاز از سختی، مقاومت در برابر سایش و استحکام مکانیکی عملیات حرارتی کرد.

عملیات حرارتی کنترل شده

پارامترهای عملیات حرارتی با توجه به درجه فولاد انتخاب شده و الزامات عملکرد کنترل می شوند.

مونتاژ زنجیر

صفحات و پین ها با استفاده از فرآیندهای کنترل شده مونتاژ می شوند تا زیر و بم و مفصل بندی ثابتی را حفظ کنند.

بازرسی نهایی

زنجیره های تمام شده از نظر دقت ابعادی، خواص مکانیکی، ظاهر و کیفیت مونتاژ بررسی می شوند.

---

کنترل کیفیت و بازرسی

مورد بازرسی	روش معمولی
پیچ زنجیره ای	اندازه گیری دقیق ابعاد
ضخامت صفحه	میکرومتر / گیج
عرض بشقاب	بازرسی ابعادی
قطر پین	اندازه گیری دقیق
قطر سوراخ پین	بازرسی گیج
طول زنجیر	اندازه گیری طول
شکستن بار	تست کشش
سختی صفحه	تست سختی
سختی پین	تست سختی
ترکیب مواد	گواهی مواد / تجزیه و تحلیل ترکیب
عملیات حرارتی	سختی / تأیید فرآیند
وضعیت سطح	بازرسی بصری
روغن کاری	بازرسی مونتاژ
مفصل بندی زنجیره ای	بازرسی عملکردی
کیفیت مونتاژ	بازرسی بصری و ابعادی

برای برنامه های بالابر OEM، اسناد بازرسی را می توان با توجه به الزامات کیفیت مشتری ارائه کرد.

---

انتخاب زنجیره برگ برای تجهیزات Sky Stacker

برای یک توصیه زنجیره ای دقیق، اطلاعات زیر باید در نظر گرفته شود:

پارامتر	اطلاعات مورد نیاز
بار بلند کردن	حداکثر بار کاری
چینش زنجیره ای	زنجیر تک / چندگانه
ارتفاع بالابر	حداکثر سفر عمودی
سرعت بلند کردن	سرعت عملیات عادی
شتاب	ویژگی های شروع / توقف
چرخه وظیفه	آسانسور در ساعت / ساعت کار
طول زنجیر	طول نصب مورد نیاز
قطر قرقره	حداقل قطر خمش
محیط عملیاتی	فضای داخلی / گرد و غبار / مرطوب / دما
فضای نصب	ابعاد زنجیر موجود
الزامات ایمنی	فاکتور طراحی مورد نیاز
نوع تجهیزات	استکر آسمان / ASRS / بالابر عمودی / سایر

ارائه این پارامترها باعث می شود که اندازه و پیکربندی زنجیره با دقت بیشتری ارزیابی شود.

---

زنجیر برگی سنگین در مقابل زنجیره غلتکی

ویژگی	برگی	زنجیر غلتکی
عملکرد اولیه	بلند کردن و کشیدن	انتقال نیرو
ساخت و ساز اصلی	بشقاب + پین	بشقاب + بوش + غلتک
جهت بارگذاری	عمدتا کششی	انتقال قدرت / کششی
برنامه معمولی	سیستم های بالابری	درایو و نوار نقاله
ظرفیت بار فشرده	بالا	وابسته به برنامه
چرخ دنده	معمولاً مورد نیاز نیست	معمولا استفاده می شود
بالابر انبار	بسیار مناسب	وابسته به برنامه
تجهیزات استکر	مناسب است	برای بلند کردن مستقیم کمتر رایج است
تعمیر و نگهداری	روغن کاری و بازرسی	روغن کاری و بازرسی

نوع صحیح زنجیر به عملکرد مکانیکی تجهیزات بستگی دارد. زنجیر برگ باید برای کاربردهایی انتخاب شود که نیاز به عملکرد بالابر کششی مهندسی شده دارند، در حالی که زنجیره غلتکی معمولاً برای انتقال نیرو با چرخ دنده در نظر گرفته شده است.

---

حفاظت از خوردگی و سطح

اگرچه استکرهای آسمان انبار عموماً در داخل خانه نصب می شوند، اما محیط های عملیاتی همچنان می توانند زنجیرها را در معرض رطوبت، گرد و غبار، عوامل تمیزکننده و آلاینده های صنعتی قرار دهند.

بسته به کاربرد، زنجیره های برگ را می توان با:

• پوشش محافظ روغن

• درمان ضد خوردگی

• محافظت از سطح مبتنی بر روی

• سیستم های پوشش سفارشی

• گزینه های فولاد ضد زنگ برای محیط های تخصصی

برای کاربردهای استاندارد انبارهای داخلی، روانکاری مناسب و کنترل محیطی اغلب مهمتر از انتخاب یک سیستم تصفیه سطح بیش از حد سنگین است.

---

توصیه های تعمیر و نگهداری

نگهداری مناسب به کنترل کشیدگی زنجیر، سایش و خستگی در طول عملیات بلند کردن مکرر کمک می کند.

اقدامات توصیه شده عبارتند از:

• زنجیر را به طور منظم برای آسیب قابل مشاهده بررسی کنید.

• صفحات را از نظر ترک، تغییر شکل یا سایش غیرعادی بررسی کنید.

• پین ها را از نظر سایش و آسیب سطحی بررسی کنید.

• مانیتور افزایش طول زنجیره

• روغن کاری مناسب را حفظ کنید.

• مسیریابی زنجیره و تماس قرقره را بررسی کنید.

• لرزش یا نویز غیر عادی را بررسی کنید.

• از اضافه بارهای ناگهانی خودداری کنید.

• زنجیر را با توجه به معیارهای تعمیر و نگهداری تعویض کنید.

• ثبت نتایج بازرسی برای تجهیزات مهم بالابر.

برای کاربردهای بالابری حیاتی، معیارهای تعمیر و نگهداری و تعویض باید طبق دستورالعمل سازنده تجهیزات و مقررات قابل اجرا تعیین شوند.

---

زنجیره برگ سفارشی OEM

ما راه حل های زنجیره برگ سفارشی را برای شرکت های اتوماسیون انبار، تولید کنندگان تجهیزات بالابر، ادغام کننده های سیستم حمل و نقل مواد و تولید کنندگان ماشین آلات صنعتی ارائه می دهیم.

سفارشی سازی موجود

• اندازه زنجیر

• زمین

• پیکربندی صفحه

• ضخامت صفحه

• قطر پین

• طول زنجیر

• درجه مواد

• عملیات حرارتی

• حفاظت از سطح

• مشخصات روغن کاری

• ابعاد خاص

• علامت گذاری های OEM

• بسته بندی و برچسب گذاری

تولید می تواند بر اساس نقشه های فنی، نمونه های زنجیره ای موجود، مشخصات تجهیزات یا ویژگی های بار مورد نیاز باشد.

---

چرا زنجیر برگ سنگین خود را انتخاب کنید؟

مهندسی شده برای بالابر

طراحی شده حول بارگذاری کششی و چرخه های بلند کردن مکرر به جای انتقال توان معمولی.

ساخت و ساز با مقاومت بالا

صفحات و پین های فولادی دقیق ساختاری مقاوم در برابر بار ایجاد می کنند.

مناسب برای انبارداری اتوماتیک

طراحی شده برای سیستم های حرکت عمودی، جرثقیل های پشته زن و تجهیزات حمل مواد.

تولید منسجم

ابعاد کنترل شده و فرآیندهای عملیات حرارتی از عملکرد زنجیره قابل پیش بینی پشتیبانی می کنند.

مهندسی سفارشی

ابعاد زنجیر، مواد، عملیات حرارتی و حفاظت از سطح را می توان با نیازهای تجهیزات خاص تطبیق داد.

اسناد و مدارک کیفیت

اسناد بازرسی ابعادی، کششی، سختی و مواد را می توان برای پروژه های OEM واجد شرایط ارائه کرد.

---

تامین کننده زنجیر برگی سنگین برای تجهیزات بالابری انبار

ما زنجیر برگ سنگین یک راه حل فشرده و قوی برای کاربردهای بلند کردن و کشیدن عمودی در انبارهای خودکار و سیستم های حمل و نقل مواد صنعتی ارائه می دهد.

از استکرهای آسمان انبار و جرثقیل های استکر گرفته تا سکوهای بالابر عمودی و تجهیزات ذخیره سازی خودکار ، زنجیره های برگ ما را می توان با توجه به بار، سرعت، چرخه کار، ابعاد نصب و الزامات محیطی مهندسی کرد.

برای توصیه فنی، بار بلند کردن، آرایش زنجیر، ارتفاع بالابر، سرعت بالابر، چرخه کار، قطر قرقره و ابعاد زنجیر را ارائه دهید..

برای مشخصات زنجیره برگ، سفارشی سازی OEM، نمونه ها و نقل قول های فنی با ما تماس بگیرید.
