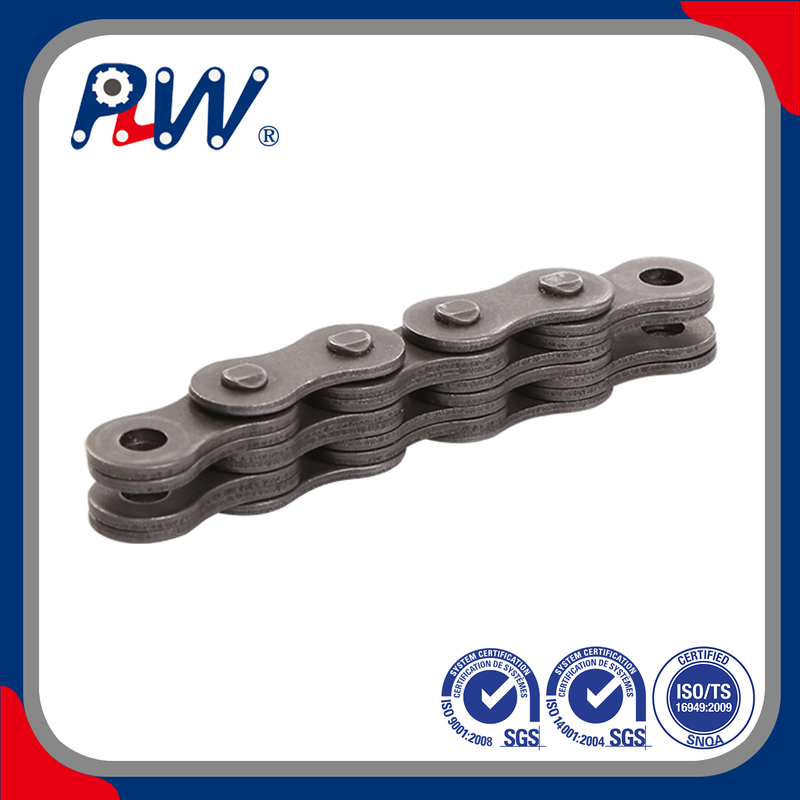

Catena a lamelle ad alta resistenza per sistemi di sollevamento verticale, stoccaggio automatizzato e movimentazione materiali

Le nostre catene a foglia per carichi pesanti sono progettate per applicazioni di sollevamento verticale in cui sono essenziali elevata resistenza alla trazione, resistenza alla fatica e movimentazione affidabile del carico.

Progettate per stoccatori da magazzino, sistemi automatizzati di stoccaggio e recupero (AS/RS), attrezzature di sollevamento verticale, trasloelevatori e macchinari industriali per la movimentazione di materiali , queste catene a foglia forniscono una robusta connessione portante per cicli ripetuti di sollevamento e abbassamento.

A differenza delle catene a rulli progettate principalmente per la trasmissione continua di potenza, le catene a lamelle sono ottimizzate per applicazioni di sollevamento e trazione . La loro struttura a piastra e perno fornisce una soluzione compatta e ad alta resistenza per le apparecchiature che richiedono un movimento verticale controllato e un supporto affidabile del carico.

---

Caratteristiche principali

Elevata resistenza alla trazione

Le catene a lamelle per carichi pesanti sono realizzate con piastre in acciaio ad alta resistenza e perni progettati con precisione per resistere a carichi di trazione sostanziali nelle applicazioni di sollevamento.

Progettato per applicazioni di sollevamento

La struttura della catena a foglia è ottimizzata per i sistemi di sollevamento verticale, contrappeso, trazione e posizionamento del carico anziché per la trasmissione di potenza convenzionale tramite pignone.

Eccellente resistenza alla fatica

Cicli di sollevamento ripetuti sottopongono a stress continuo i componenti della catena. Il trattamento termico controllato e la produzione di precisione contribuiscono a migliorare la resistenza alla fatica sotto carico ciclico.

Design compatto e portante

La semplice configurazione a piastra e perno fornisce un elevato rapporto resistenza/dimensioni, rendendo le catene a foglia adatte per apparecchiature in cui lo spazio di installazione è limitato.

Movimento fluido del carico

I componenti della catena realizzati con precisione aiutano a mantenere un'articolazione coerente e un movimento controllato durante le ripetute operazioni di sollevamento e abbassamento.

Adatto per magazzinaggio automatizzato

Le catene fogliari possono essere integrate in impilatori da magazzino, sistemi di sollevamento verticale, attrezzature di stoccaggio automatizzato e altri macchinari per la movimentazione dei materiali.

OEM e produzione personalizzata

Le dimensioni della catena, la configurazione della piastra, le dimensioni dei perni, la lunghezza, il materiale, il trattamento termico e l'imballaggio possono essere prodotti in base alle specifiche dell'apparecchiatura.

---

Specifiche tecniche

Specifica	Configurazione tipica
Tipo di prodotto	Catena a foglia per carichi pesanti
Applicazione	Sollevamento/Trazione/Movimentazione materiali
Struttura a catena	Piastre in acciaio + Perni
Materiale	Acciaio al carbonio/acciaio legato
Grado materiale	In base ai requisiti di carico e applicazione
Trattamento termico	Tempra e rinvenimento / Personalizzato
Configurazione della piastra	Secondo la serie di catene
Materiale del perno	Acciaio legato temprato/personalizzato
Pece	Secondo la dimensione della catena
Spessore della piastra	Secondo le specifiche della catena
Larghezza della piastra	Secondo le specifiche della catena
Diametro del perno	Secondo le specifiche della catena
Lunghezza della catena	Personalizzato
Carico di rottura	In base alla dimensione e al materiale della catena
Carico di lavoro	Dipendente dall'applicazione
Fattore di sicurezza	Secondo i requisiti dell'attrezzatura di sollevamento
Trattamento superficiale	Protezione olio/Rivestimento/Personalizzata
Lubrificazione	Lubrificato in fabbrica/Specificato dal cliente
Ambiente operativo	Interno/Magazzino/Industriale
Temperatura operativa	Dipendente dall'applicazione
Norma di produzione	ANSI/ISO/DIN/Specifica del cliente
Ispezione	Dimensionale / Trazione / Durezza / Assemblaggio
Produzione	Standard/OEM/Personalizzato
Confezione	Bobina/cartone/cassa di legno/personalizzato

Importante: il carico di lavoro effettivo, il carico di rottura, la capacità di sollevamento consentita, la durata a fatica e il fattore di sicurezza devono essere determinati dal modello di catena specifico e dal progetto completo del sistema di sollevamento. Le catene a foglia non dovrebbero essere selezionate solo in base al carico di rottura.

---

Costruzione di catene a foglie

Una catena a foglia è costituita principalmente da piastre di acciaio interfogliate e perni temprati.

Questa costruzione semplice è particolarmente efficace per le applicazioni che richiedono un'elevata resistenza alla trazione e un'articolazione ripetuta.

Piatti fogliari

Molteplici piastre in acciaio costituiscono la struttura portante principale della catena. La configurazione della piastra può essere selezionata in base alla capacità di trazione richiesta e alle dimensioni di installazione.

Perni

Perni realizzati con precisione collegano le piastre e forniscono i punti di articolazione tra le sezioni di catena adiacenti.

Fori di spillo

I fori dei perni realizzati con precisione aiutano a mantenere la geometria della catena coerente e a ridurre il carico irregolare durante il funzionamento.

Superfici di contatto lubrificate

Una lubrificazione adeguata riduce l'attrito tra perni e piastre e aiuta a controllare l'usura durante cicli di sollevamento ripetuti.

---

Progettato per i sistemi Sky Stacker del magazzino

I magazzini moderni utilizzano sempre più attrezzature di stoccaggio verticale per massimizzare lo spazio disponibile.

Gli impilatori verticali e i sistemi di sollevamento per magazzini automatizzati richiedono catene in grado di gestire movimenti verticali ripetuti mantenendo un posizionamento stabile e prestazioni meccaniche prevedibili.

Le catene a foglia per carichi pesanti possono essere utilizzate in:

• Stacker da magazzino

• Gru trasloelevatori

• Sistemi automatizzati di stoccaggio e recupero

• Moduli di sollevamento verticale

• Piattaforme elevatrici automatizzate

• Meccanismi di sollevamento merci

• Sistemi di sollevamento pallet

• Attrezzatura per il sollevamento di scaffalature di stoccaggio

• Sistemi di posizionamento dei materiali

• Trasportatori verticali industriali

Le specifiche della catena devono corrispondere al carico di sollevamento effettivo, all'altezza di sollevamento, alla velocità di sollevamento, al ciclo di lavoro, alla disposizione delle pulegge e ai requisiti di sicurezza.

---

Applicazioni tipiche di sollevamento

Magazzino automatizzato

Le catene fogliari possono essere incorporate nei sistemi di movimento verticale utilizzati per lo stoccaggio, il recupero, la movimentazione dei pallet e l'organizzazione del magazzino automatizzati.

Gru impilatrici

Le catene per carichi pesanti forniscono il collegamento a trazione necessario per il movimento verticale controllato nei meccanismi di sollevamento dei trasloelevatori.

Attrezzatura di sollevamento verticale

Adatto per apparecchiature che sollevano e abbassano ripetutamente i carichi all'interno di un percorso operativo definito.

Movimentazione dei materiali

Le applicazioni includono trasferimento di pallet, piattaforme di sollevamento industriali, sistemi di movimentazione merci e apparecchiature automatizzate per il posizionamento dei materiali.

Macchinari industriali

Le catene a foglia possono essere utilizzate anche per sistemi di contrappeso, meccanismi di sollevamento meccanico e applicazioni di trazione specializzate.

---

Considerazioni sulle prestazioni dei sistemi di sollevamento

La selezione della catena a lamelle richiede molto più che semplicemente adattare la catena al carico nominale.

Carico nominale

La catena deve essere selezionata in base al carico di lavoro effettivo e al fattore di progettazione applicabile.

Caricamento dinamico

I cicli di accelerazione, decelerazione, avviamento e arresto possono generare carichi notevolmente superiori al peso statico sospeso.

Velocità della catena

La velocità di sollevamento influenza l'articolazione, l'usura, le vibrazioni e i requisiti generali di servizio della catena.

Ciclo di lavoro

Il sollevamento e l'abbassamento frequenti creano stress ciclico. Le applicazioni ad alto numero di cicli richiedono un'attenta considerazione delle prestazioni a fatica.

Configurazione con puleggia o puleggia

Il sistema di instradamento della catena influisce sul carico, sull'articolazione, sul comportamento alla flessione e sui requisiti di installazione della catena.

Requisiti di sicurezza

L'intero sistema di sollevamento deve essere conforme ai requisiti di sicurezza applicabili ai macchinari e alle attrezzature di sollevamento. La selezione della catena deve essere verificata come parte del sistema ingegnerizzato completo.

---

Processo di produzione

La produzione con controllo di qualità è essenziale per le catene di sollevamento perché la variazione dimensionale può influenzare la distribuzione del carico e il comportamento a fatica.

Le fasi di produzione tipiche includono:

Selezione del materiale in acciaio → Formatura della piastra → Lavorazione di fori di precisione → Produzione di perni → Trattamento termico → Protezione della superficie → Assemblaggio della catena → Ispezione dimensionale → Prova di trazione → Ispezione finale

Produzione di lastre di precisione

Le piastre della catena sono formate e lavorate in dimensioni controllate per mantenere una geometria coerente lungo tutta la catena.

Perni trattati termicamente

I perni possono essere trattati termicamente per ottenere la combinazione richiesta di durezza, resistenza all'usura e resistenza meccanica.

Trattamento termico controllato

I parametri del trattamento termico sono controllati in base al tipo di acciaio selezionato e ai requisiti prestazionali.

Assemblaggio catena

Piastre e perni vengono assemblati utilizzando processi controllati per mantenere passo e articolazione costanti.

Ispezione finale

Le catene finite vengono ispezionate per verificarne l'accuratezza dimensionale, le proprietà meccaniche, l'aspetto e la qualità dell'assemblaggio.

---

Controllo qualità e ispezione

Elemento di ispezione	Metodo tipico
Passo della catena	Misurazione dimensionale di precisione
Spessore della piastra	Micrometro/Calibro
Larghezza della piastra	Controllo dimensionale
Diametro del perno	Misurazione di precisione
Diametro foro perno	Ispezione del calibro
Lunghezza della catena	Misurazione della lunghezza
Carico di rottura	Prove di trazione
Durezza della piastra	Test di durezza
Durezza del perno	Test di durezza
Composizione materiale	Certificato del materiale/analisi della composizione
Trattamento termico	Verifica della durezza/processo
Condizione della superficie	Ispezione visiva
Lubrificazione	Ispezione dell'assemblaggio
Articolazione della catena	Ispezione funzionale
Qualità dell'assemblaggio	Controllo visivo e dimensionale

Per le applicazioni di sollevamento OEM, la documentazione di ispezione può essere fornita in base ai requisiti di qualità del cliente.

---

Selezione della catena a lamelle per l'attrezzatura Sky Stacker

Per una raccomandazione accurata della catena, è necessario considerare le seguenti informazioni:

Parametro	Informazioni richieste
Carico di sollevamento	Carico di lavoro massimo
Disposizione della catena	Catena Singola/Multipla
Altezza di sollevamento	Corsa verticale massima
Velocità di sollevamento	Velocità operativa normale
Accelerazione	Caratteristiche di avvio/arresto
Ciclo di lavoro	Impianti di risalita all'ora / ore di funzionamento
Lunghezza della catena	Lunghezza installata richiesta
Diametro della puleggia	Diametro minimo di piegatura
Ambiente operativo	Interni/polverosi/umidi/temperatura
Spazio di installazione	Dimensioni catena disponibili
Requisito di sicurezza	Fattore di progettazione richiesto
Tipo di attrezzatura	Sky Stacker / ASRS / Sollevamento verticale / Altro

Fornendo questi parametri è possibile valutare con maggiore precisione la dimensione e la configurazione della catena.

---

Catena a lamelle per impieghi gravosi e catena a rulli

Caratteristiche	lamelle Catena a rulli	Catena a
Funzione primaria	Sollevamento e trazione	Trasmissione di potenza
Costruzione principale	Piastre + Perni	Piastre + Boccole + Rulli
Direzione del caricamento	Principalmente trazione	Trasmissione di potenza/trazione
Applicazione tipica	Sistemi di sollevamento	Azionamenti e trasportatori
Capacità di carico compatta	Alto	Dipendente dall'applicazione
Trasmissione a pignone	Solitamente non richiesto	Comunemente usato
Sollevamento del magazzino	Altamente adatto	Dipendente dall'applicazione
Attrezzatura per impilatore	Adatto	Meno comune per il sollevamento diretto
Manutenzione	Lubrificazione e ispezione	Lubrificazione e ispezione

Il tipo di catena corretto dipende dalla funzione meccanica dell'attrezzatura. La catena a foglia dovrebbe essere selezionata per applicazioni che richiedono prestazioni di sollevamento a trazione progettate, mentre la catena a rulli è generalmente destinata alla trasmissione di potenza azionata da pignoni.

---

Protezione dalla corrosione e dalle superfici

Sebbene gli sky stacker da magazzino siano generalmente installati all'interno, gli ambienti operativi possono comunque esporre le catene a umidità, polvere, detergenti e contaminanti industriali.

A seconda dell'applicazione, le catene a foglia possono essere fornite con:

• Rivestimento protettivo ad olio

• Trattamento anticorrosione

• Protezione superficiale a base di zinco

• Sistemi di rivestimento personalizzati

• Opzioni in acciaio inossidabile per ambienti specializzati

Per le applicazioni standard in magazzini interni, una lubrificazione adeguata e un controllo ambientale sono spesso più importanti della scelta di un sistema di trattamento superficiale eccessivamente pesante.

---

Raccomandazioni per la manutenzione

Una corretta manutenzione aiuta a controllare l'allungamento, l'usura e l'affaticamento della catena durante le ripetute operazioni di sollevamento.

Le pratiche consigliate includono:

• Ispezionare regolarmente la catena per individuare eventuali danni visibili.

• Controllare le piastre per eventuali crepe, deformazioni o usura anomala.

• Ispezionare i perni per verificare l'eventuale usura e danni alla superficie.

• Monitorare l'allungamento della catena.

• Mantenere una lubrificazione adeguata.

• Ispezionare il percorso della catena e il contatto della puleggia.

• Verificare la presenza di vibrazioni o rumori anomali.

• Evitare sovraccarichi improvvisi.

• Sostituire le catene secondo i criteri di manutenzione stabiliti.

• Registrare i risultati delle ispezioni per le apparecchiature di sollevamento critiche.

Per le applicazioni di sollevamento critiche per la sicurezza, i criteri di manutenzione e sostituzione devono essere stabiliti in base alle istruzioni del produttore dell'attrezzatura e alle normative applicabili.

---

Catena a foglia personalizzata OEM

Forniamo soluzioni di catene fogliari personalizzate per aziende di automazione di magazzino, produttori di apparecchiature di sollevamento, integratori di sistemi di movimentazione dei materiali e produttori di macchinari industriali.

Personalizzazione disponibile

• Misura della catena

• Pece

• Configurazione della piastra

• Spessore della piastra

• Diametro del perno

• Lunghezza della catena

• Grado del materiale

• Trattamento termico

• Protezione della superficie

• Specifiche di lubrificazione

• Dimensioni speciali

• Marcature OEM

• Imballaggio ed etichettatura

La produzione può basarsi su disegni tecnici, campioni di catene esistenti, specifiche delle apparecchiature o caratteristiche di carico richieste.

---

Perché scegliere le nostre catene a foglia per carichi pesanti?

Progettato per il sollevamento

Progettato attorno al carico di trazione e a cicli di sollevamento ripetuti anziché alla trasmissione di potenza convenzionale.

Costruzione ad alta resistenza

Piastre e perni in acciaio di precisione forniscono una struttura portante robusta.

Adatto per magazzinaggio automatizzato

Progettato per sistemi di movimento verticale, trasloelevatori e attrezzature per la movimentazione dei materiali.

Produzione coerente

Le dimensioni controllate e i processi di trattamento termico supportano prestazioni prevedibili della catena.

Ingegneria personalizzata

Le dimensioni della catena, i materiali, il trattamento termico e la protezione della superficie possono essere adattati ai requisiti specifici dell'attrezzatura.

Documentazione di qualità

La documentazione relativa all'ispezione dimensionale, di trazione, di durezza e dei materiali può essere fornita per progetti OEM qualificati.

---

Fornitore di catene a foglia per carichi pesanti per attrezzature di sollevamento per magazzini

Le nostre catene a foglia per carichi pesanti forniscono una soluzione compatta e robusta per applicazioni di sollevamento e trazione verticale in magazzini automatizzati e sistemi industriali di movimentazione dei materiali.

Dai trasloelevatori e trasloelevatori da magazzino alle piattaforme di sollevamento verticali e alle attrezzature di stoccaggio automatizzato , le nostre catene a foglia possono essere progettate in base al carico, alla velocità, al ciclo di lavoro, alle dimensioni di installazione e ai requisiti ambientali.

Per un consiglio tecnico, fornire il carico di sollevamento, la disposizione della catena, l'altezza di sollevamento, la velocità di sollevamento, il ciclo di lavoro, il diametro della puleggia e le dimensioni della catena.

Contattaci per le specifiche della catena fogliare, la personalizzazione OEM, i campioni e i preventivi tecnici.
