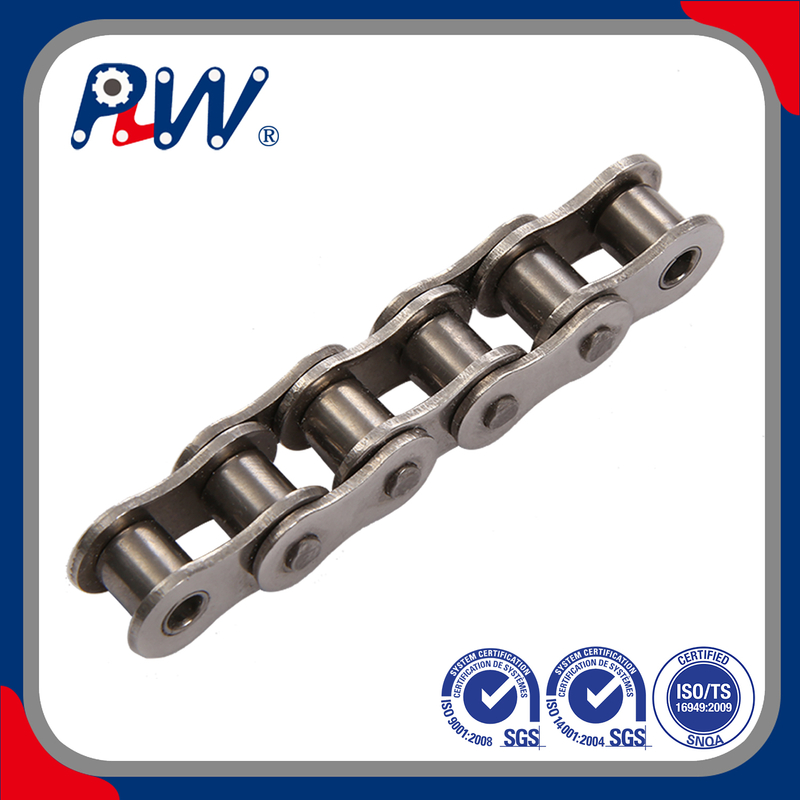

단피치 정밀 롤러 체인(A 시리즈)

으로 산업 효율성을 극대화하십시오 A-시리즈 짧은 피치 정밀 롤러 체인 . 고속 정밀도와 견고한 성능을 위해 설계된 이 체인은 단순한 구성 요소 그 이상입니다. 이는 기계의 안정적인 펄스입니다. 고속 포장 라인을 운영하든 중장비 농업 장비를 운영하든 당사의 롤러 체인은 운영에 필요한 조용함, 강도 및 수명을 제공합니다.

정밀 엔지니어링: 엄격한 ANSI B29.1 및 ISO 606 표준에 따라 제조되었습니다.
강화된 내구성: 쇼트 피닝된 플레이트와 사전 신장된 어셈블리는 초기 신장을 최소화합니다.
다양한 구성: 모든 토크 요구 사항에 맞게 Simplex, Duplex 및 Triplex 스트랜드로 제공됩니다.
탁월한 윤활: 깊은 윤활 방식으로 모든 부시와 핀이 첫 번째 회전으로부터 보호됩니다.

모델:
시리즈
상표:
PLW 또는 주문 제작
암호:
7315119000
재료:
탄소강
운송 패키지:
플라스틱 Bag+Carton Box+Plywood 케이스
등록 상표:
PLW
기원:
중국
표준 또는 비표준:
기준
유형:
롤러 체인

유효성:

수량:



묻다 ~!phoenix_var129!~

제품 설명

제품 설명

기계식 동력 전달 분야에서는 가동 중단 시간으로 인한 비용이 체인 자체의 비용을 훨씬 초과합니다. 당사의 짧은 피치 정밀 롤러 체인은 이러한 위험을 완화하도록 설계되었습니다. 각 링크는 정밀 야금술의 증거이며, 원초적인 힘을 부드럽고 리드미컬한 움직임으로 변환하도록 제작되었습니다.

컨베이어의 리드미컬한 '윙윙' 소리가 하위 체인의 삐걱거리는 '달그락거리는 소리'를 대체하는 생산 현장을 상상해 보십시오. 그것이 우리가 제공하는 경험입니다. 당사 체인은 이음매 없는 롤러와 견고한 부싱을 갖추고 있어 열 축적과 조기 고장을 초래하는 마찰을 크게 줄여줍니다. 이 A-시리즈 체인을 선택함으로써 귀하는 손에 실감나는 부드러운 냉간 단조 강철, 완벽한 마감 처리를 갖춘 제품에 투자하고 압력을 가할 때 훨씬 더 나은 성능을 발휘하는 제품에 투자하는 것입니다. 우리는 철강만 판매하는 것이 아닙니다. 우리는 귀하의 조립 라인이 결코 한 순간도 놓치지 않을 것임을 아는 데서 오는 마음의 평화를 판매합니다.

주요 기능 및 하이라이트

당사의 A-시리즈 체인은 표준 시장 제품과 차별화되는 4가지 우수성 기둥으로 정의됩니다.

쇼트 피닝 탄력성: 모든 측면 플레이트와 롤러는 고속 쇼트 피닝 공정을 거칩니다. 이는 피로 균열을 억제하는 압축 응력층을 생성하여 체인의 피로 수명을 최대 30% 연장합니다.
4점 리벳팅: 당사의 핀은 독점적인 4점 리벳팅 기술을 사용하여 고정됩니다. 이는 측면 플레이트 보안을 극대화하고 극심한 충격 부하에서도 핀 회전을 방지합니다.
솔리드 부싱 기술: '플랫 스팟'이 발생할 수 있는 컬형 부싱과 달리 당사의 솔리드 부싱은 완벽한 원형을 유지하여 핀과의 일관된 접촉을 보장하고 마모 관련 늘어짐을 대폭 줄입니다.
고탄소 4천만강: 표면 경도와 코어 인성의 완벽한 균형을 달성하기 위해 통제된 분위기에서 열처리된 프리미엄 탄소강을 사용합니다.

제조 숙달 및 재료 과학

고성능 롤러 체인의 비밀은 표면 아래에 있습니다. 우리는 로 알려진 고급 열처리 공정을 활용합니다 등온 담금질(Isothermal Quenching) . 이 공정은 강철의 내부 분자 구조를 균일하게 하여 더 저렴한 대체품에서 흔히 발견되는 취성을 방지합니다.

원자재 선택: 우리는 인증된 40Mn 및 304/316 스테인리스 스틸만 공급하여 생산이 시작되기 전에 화학 성분을 확인합니다.
정밀 냉간 단조: 롤러와 부싱은 정확한 공차에 맞게 냉간 단조되어 체인이 외과적 정밀도로 스프로킷 톱니에 맞물려 소음과 진동을 줄입니다.
자동 조립: 스위스가 설계한 자동 조립 라인을 사용하여 인적 오류를 제거하고 모든 링크의 장력과 정렬이 동일하도록 보장합니다.
'사전 스트레칭' 프로토콜: 체인의 모든 미터는 '길들이기' 하중을 받습니다. 이렇게 하면 일반적으로 작동 후 처음 몇 시간 동안 나타나는 '초기 당김'이 제거됩니다. 즉, 설치 후 곧바로 텐셔너를 조정할 필요가 없습니다.

다양한 적용 범위

당사의 짧은 피치 정밀 롤러 체인은 광범위한 산업 분야에서 선호되는 선택입니다. 적응성 덕분에 현대 엔지니어링을 위한 보편적인 솔루션이 되었습니다.

식품 및 음료 포장: 위생과 정밀한 타이밍이 타협 불가능한 고속 충전 기계에 사용됩니다.
자동차 조립 라인: 섀시 및 엔진 운송 시스템에 필요한 무거운 물건을 들어올리는 기능을 제공합니다.
농업 기계: 먼지, 모래, 수확 및 경작 장비의 다양한 온도를 견딜 수 있도록 제작되었습니다.
물류 및 자재 취급: 연중무휴 24시간 신뢰성이 유일한 기준인 대규모 유통 센터에서 컨베이어 벨트를 운전합니다.

유지 관리 및 설치 안내서

정밀 체인은 정밀한 관리가 필요합니다. ROI를 극대화하려면 수십 년간의 엔지니어링 경험에서 얻은 다음 전문가 지침을 따르십시오.

정렬이 중요합니다. 스프로킷이 완벽하게 정렬되었는지 확인하십시오. 잘못된 정렬은 측면 플레이트 마모를 유발하고 에너지 소비를 증가시킵니다.
윤활 일정: 고품질의 비세제 석유 기반 오일을 사용하십시오. 먼지가 많은 환경에서는 모래가 핀에 달라붙는 것을 방지하기 위해 건식 필름 윤활제를 사용하는 것을 고려하십시오.
마모 모니터링: 값비싼 스프라켓의 손상을 방지하기 위해 총 신장률이 원래 길이의 1.5%~2%에 도달하면 체인을 교체하십시오.
적절한 장력: 체인이 너무 빡빡하면 베어링이 마모됩니다. 너무 느슨한 체인은 흔들리고 진동합니다. 중심 거리의 2~4% 정도의 중간 스팬 여유를 목표로 합니다.

왜 우리를 선택합니까?

우리와 협력한다는 것은 단순히 제품을 구매하는 것 이상의 의미를 갖습니다. 이는 기술적 동맹을 얻는 것을 의미합니다. 우리는 귀하의 업계에서 효율성이 성공의 통화라는 것을 알고 있습니다.

글로벌 규정 준수: 당사 제품은 ANSI, DIN 및 ISO 표준을 충족하고 종종 초과하므로 기존 시스템과의 원활한 통합을 보장합니다.
수십 년의 전문 지식: 당사의 엔지니어링 팀은 동력 전달 분야에서 20년 이상의 전문 경험을 보유하고 있으며 고유한 토크 및 환경 문제에 대한 맞춤형 솔루션을 제공합니다.
신속한 이행: 우리는 표준 A-시리즈 크기의 대규모 재고를 유지하여 프로젝트를 일정에 맞게 즉시 파견할 수 있도록 합니다.
EEAT 인증 품질: 당사의 테스트 실험실에서는 모든 배치에 대해 염수 분무 테스트, 인장 강도 테스트 및 경도 매핑을 수행하여 완벽한 추적성과 절대적인 신뢰성을 제공합니다.

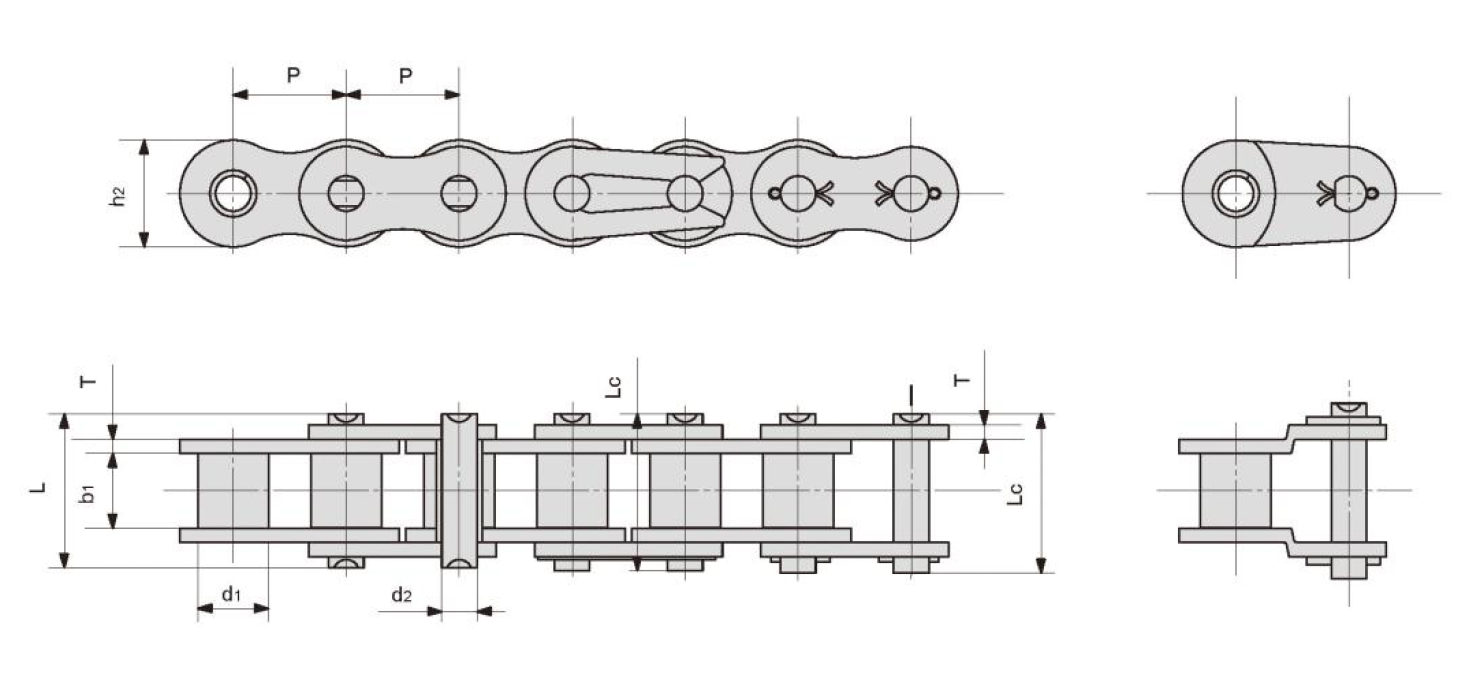

屏幕截图 2024-07-30 125220

기술 사양 및 매개변수 표

DIN/ISO 체인 번호.	ANSI 체인 번호.	정점	롤러 직경	폭 사이의 내부 플레이트	핀 직경	핀 길이		내부 플레이트 깊이	판 두께	최고의 인장 강도	평균 인장 강도	무게 미터당
DIN/ISO 카데나 아니요	ANSI 카데나 아니요	파소	직경 로디요	안초 인테리어	직경 파사 도르	경도 파사도르		알투라 플라카스	앵커 플라카스	레시스. 로투라	레시스. 미디어 추적	페소 포르 메트로
		피	d1 최대	b1 분	d2 최대	L 최대	LC 최대	h2 최대	T 최대	Q 분	Qo	큐
		mm	mm	mm	mm	mm	mm	mm	mm	kN/LB	kN	kg/m2
*03C	*15	4.7625	2.48	2.38	1.62	6.10	6.90	4.30	0.60	1.80/409	2.0	0.08
*04C-1	*25	6.350	3.30	3.18	2.31	7.90	8.40	6.00	0.80	3.50/795	4.6	0.15
*06C-1	*35	9.525	5.08	4.77	3.58	12.40	13.17	9.00	1.30	1795년 7월 90일	10.8	0.33
085-1	41	12.700	7.77	6.25	3.58	13.75	15.00	9.91	1.30	6.67/1516	12.6	0.41
08A-1	40	12.700	7.95	7.85	3.96	16.60	17.80	12.00	1.50	3205년 10월 14일	17.5	0.62
10A-1	50	15.875	10.16	9.40	5.08	20.70	22.20	15.09	2.03	22.20/5045	29.4	1.02
12A-1	60	19.050	11.91	12.57	5.94	25.90	27.70	18.00	2.42	31.80/7227	41.5	1.50
16A-1	80	25.400	15.88	15.75	7.92	32.70	35.00	24.00	3.25	56.70/12886	69.4	2.60
20A-1	100	31.750	19.05	18.90	9.53	40.40	44.70	30.00	4.00	88.50/20114	109.2	3.91
24A-1	120	38.100	22.23	25.22	11.10	50.30	54.30	35.70	4.80	127.00/28864	156.3	5.62
28A-1	140	44.450	25.40	25.22	12.70	54.40	59.00	41.00	5.60	172.40/39182	212.0	7.50
32A-1	160	50.800	28.58	31.55	14.27	64.80	69.60	47.80	6.40	226.80/51545	278.9	10.10
36A-1	180	57.150	35.71	35.48	17.46	72.80	78.60	53.60	7.20	280.20/63682	341.8	13.45
40A-1	200	63.500	39.68	37.85	19.85	80.30	87.20	60.00	8.00	353.80/80409	431.6	16.15
48A-1	240	76.200	47.63	47.35	23.81	95.50	103.00	72.39	9.50	510.30/115977	622.5	23.20

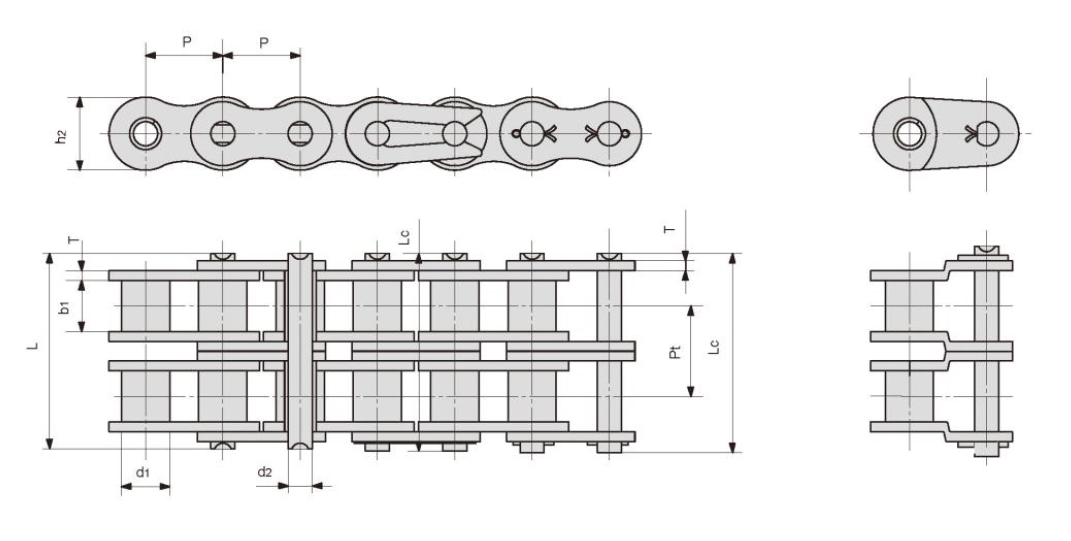

롤러 체인

DIN/ISO 체인 번호.	ANSI 체인 번호.	정점	롤러 직경	폭 사이의 내부 플레이트	핀 직경	핀 길이		내부 플레이트 깊이	판 두께	가로 피치	최고의 인장 강도	평균 인장 강도	무게 미터당
DIN/ISO 카데나 아니요	ANSI 카데나 아니요	파소	직경 로디요	안초 인테리어	직경 파사 도르	경도 파사도르		알투라 플라카스	앵커 플라카스	파소 횡단	레시스. 로투라	레시스. 미디어 추적	페소 포르 메트로
		피	d1 최대	b1 분	d2 최대	L 최대	LC 최대	h2 최대	T 최대	백금	Q 분	Qo	큐
		mm	mm	mm	mm	mm	mm	mm	mm	mm	kN/LB	KN	kg/m2
*04C-2	*25-2	6.350	3.30	3.18	2.31	14.5	15.0	6.00	0.80	6.40	7.00/1591	8.6	0.28
*06C-2	*35-2	9.525	5.08	4.77	3.58	22.5	23.3	9.00	1.30	10.13	15.80/3591	19.7	0.63
085-2	41-2	12.700	7.77	6.25	3.58	25.7	26.9	9.91	1.30	11.95	3032년 13월 34일	16.9	0.81
08A-2	40-2	12.700	7.95	7.85	3.96	31.0	32.2	12.00	1.50	14.38	28.20/6409	35.9	1.12
10A-2	50-2	15.875	10.16	9.40	5.08	38.9	40.4	15.09	2.03	18.11	44.40/10091	58.1	2.00
12A-2	60-2	19.050	11.91	12.57	5.94	48.8	50.5	18.00	2.42	22.78	63.60/14455	82.1	2.92
16A-2	80-2	25.400	15.88	15.75	7.92	62.7	64.3	24.00	3.25	29.29	133.40/25773	141.8	5.15
20A-2	100-2	31.750	19.05	18.90	9.53	76.4	80.5	30.00	4.00	35.76	177.00/40227	219.4	7.80
24A-2	120-2	38.100	22.23	25.22	11.10	95.8	99.7	35.70	4.80	45.44	254.00/57727	314.9	11.70
28A-2	140-2	44.450	25.40	25.22	12.70	103.3	107.9	41.00	5.60	48.87	344.80/78364	427.5	15.14
32A-2	160-2	50.800	28.58	31.55	14.27	123.3	128.1	47.80	6.40	58.55	453.60/103091	562.4	20.14
36A-2	180-2	57.150	35.71	35.48	17.46	138.6	144.4	53.60	7.20	65.84	560.50/127386	695.0	29.22
40A-2	200-2	63.500	39.68	37.85	19.85	151.9	158.8	60.00	8.00	71.55	707.60/160818	877.4	32.24
48A-2	240-2	76.200	47.63	47.35	23.81	183.4	190.8	72.39	9.50	87.83	1020.60/213955	1255.3	45.23

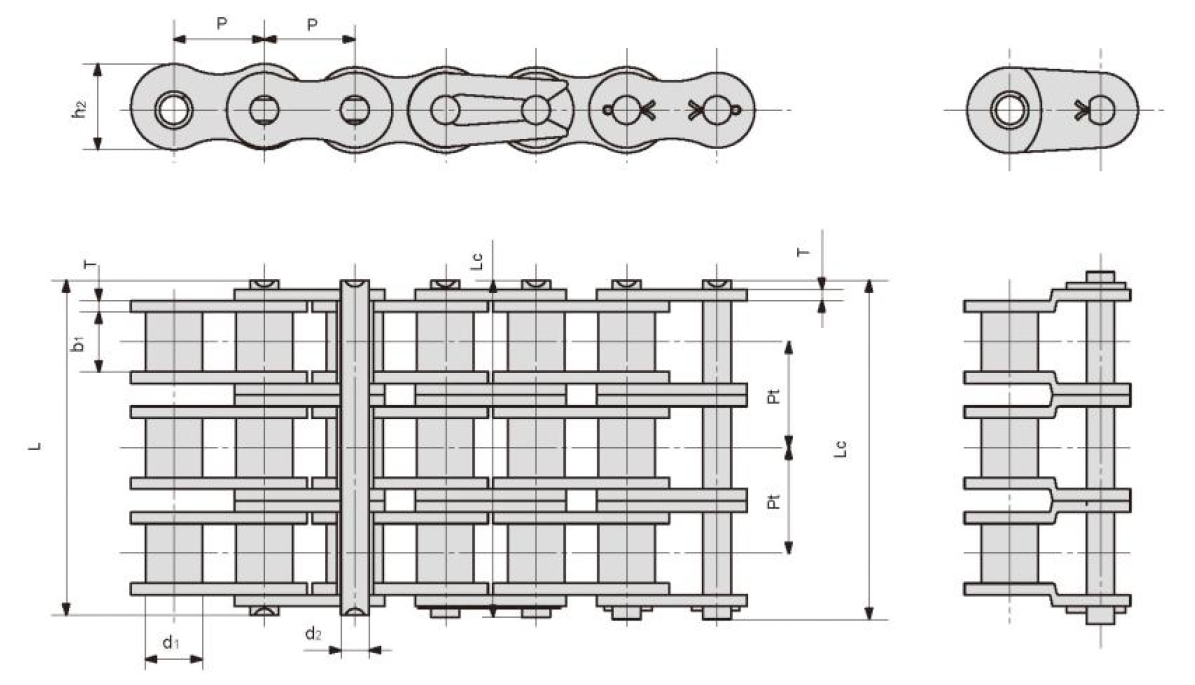

屏幕截图 2025-12-04 155353

DIN/ISO 체인 번호.	ANSI 체인 번호.	정점	롤러 직경	내부 플레이트 사이의 폭	핀 직경	핀 길이		내부 플레이트 깊이	판 두께	가로 피치	최고의 인장 강도	평균 인장 강도	미터당 무게
DIN/ISO 카데나 아니요	ANSI 카데나 아니요	파소	직경 로디요	안초 인테리어	직경 파사도르	경도 파사도르		알투라 플라카스	앵커 플라카스	파소 횡단	레시스. 로투라	레시스. 미디어 추적	페소 포르 메트로
		피	최대 d1	b1분	최대 d2	L 최대	LC 최대	h2 최대	T 최대	백금	Q분	Q0	큐
		mm	mm	mm	mm	mm	mm	mm	mm	mm	kN/LB	kN	kg/m2
*04C-3	*25-3	6.350	3.30	3.18	2.31	21.0	21.5	6.00	0.80	6.40	2386년 10월 5일	12.6	0.44
*06C-3	*35-3	9.525	5.08	4.77	3.58	32.7	33.5	9.00	1.30	10.13	23.7/5386	28.6	1.05
08A-3	40-3	12.700	7.95	7.85	3.96	45.4	46.6	12.00	1.50	14.38	42.3/9614	50.0	1.90
10A-3	50-3	15.875	10.16	9.40	5.08	57.0	58.5	15.09	2.03	18.11	66.6/15136	77.8	3.09
12A-3	60-3	19.050	11.91	12.57	5.94	71.5	73.3	18.00	2.42	22.78	95.4/21682	111.1	4.54
16A-3	80-3	25.400	15.88	15.75	7.92	91.7	93.6	24.00	3.25	29.29	170.1/38659	198.4	7.89
20A-3	100-3	31.750	19.05	18.90	9.53	112.2	116.3	30.00	4.00	35.76	265.5/60341	309.6	11.77
24A-3	120-3	38.100	22.23	25.22	11.10	141.4	145.2	35.70	4.80	45.44	381.0/86591	437.2	17.53
28A-3	140-3	44.450	25.40	25.22	12.70	152.2	156.8	41.00	5.60	48.87	517.2/117545	593.3	22.20
32A-3	160-3	50.800	28.58	31.55	14.27	181.8	186.6	47.80	6.40	58.55	680.4/154636	780.6	30.02
36A-3	180-3	57.150	35.71	35.48	17.46	204.4	210.2	53.60	7.20	65.84	840.7/191068	983.6	38.22
40A-3	200-3	63.500	39.68	37.85	19.85	223.5	230.4	60.00	8.00	71.55	1061.4/241227	1217.8	49.03
48A-3	240-3	76.200	47.63	47.35	23.81	271.3	278.6	72.39	9.50	87.83	1530.9/347932	1756.5	71.60

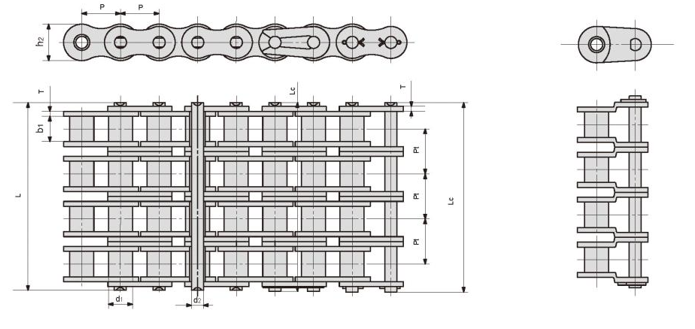

4-1

DIN/ISO 체인 번호.	ANSI 체인 번호.	정점	롤러 직경	폭 사이의 내부 플레이트	핀 직경	핀 길이		내부 플레이트 깊이	판 두께	가로 피치	최고의 인장 강도	평균 인장 강도	무게 미터당
PLW 카데나 아니요	ANSI 카데나 아니요	파소	직경 로디요	안초 인테리어	직경 파사 도르	경도 파사도르		알투라 플라카스	앵커 플라카스	파소 횡단	Resis.rotura	레시스. 미디어 추적	페소 포르 메트로
		피	d1 최대	b1 분	d2 최대	L 최대	LC 최대	h2 최대	T 최대	백금	Q 분	Qo	큐
		mm	mm	mm	mm	mm	mm	mm	mm	mm	Kn/LB	Kn	kg/m2
08A-4	40-4	12.700	7.95	7.85	3.96	59.8	61.0	12.00	1.50	14.38	56.4/12687	62.04	2.57
10A-4	50-4	15.875	10.16	9.40	5.08	75.1	76.6	15.09	2.03	18.11	88.8/19976	97.68	4.30
12A-4	60-4	19.050	11.91	12.57	5.94	94.4	96.1	18.00	2.42	22.78	127.2/28614	139.92	6.21
16A-4	80-4	25.400	15.88	15.75	7.92	121.0	124.4	24.00	3.25	29.29	226.8/51020	249.48	10.37
20A-4	100-4	31.750	19.05	18.90	9.53	147.8	152.1	30.00	4.00	35.76	354/79635	389.40	15.60
24A-4	120-4	38.100	22.23	25.22	11.10	187.0	190.8	35.70	4.80	45.44	508/114278	558.80	23.56
08A-5	40-5	12.700	7.95	7.85	3.96	74.2	75.4	12.00	1.50	14.38	70.5/15859	77.55	3.19
10A-5	50-5	15.875	10.16	9.40	5.08	93.2	94.7	15.09	2.03	18.11	111/24970	122.10	5.37
12A-5	60-5	19.050	11.91	12.57	5.94	117.0	118.8	18.00	2.42	22.78	159/35768	174.90	7.75
16A-5	80-5	25.400	15.88	15.75	7.92	149.9	153.7	24.00	3.25	29.29	283.5/63775	311.85	12.96
20A-5	100-5	31.750	19.05	18.90	9.53	183.6	187.9	30.00	4.00	35.76	442.5/99543	486.75	19.46
24A-5	120-5	38.100	22.23	25.22	11.10	232.3	236.1	35.70	4.80	45.44	635/142848	698.50	29.40
08A-6	40-6	12.700	7.95	7.85	3.96	88.5	89.8	12.00	1.50	14.38	84.6/19031	93.06	3.83
10A-6	50-6	15.875	10.16	9.40	5.08	111.3	112.8	15.09	2.03	18.11	133.2/29964	146.52	6.43
12A-6	60-6	19.050	11.91	12.57	5.94	139.8	141.8	18.00	2.42	22.78	190.8/42921	209.80	9.31
16A-6	80-6	25.400	15.88	15.75	7.92	179.2	183.0	24.00	3.25	29.29	340.2/76530	374.22	15.50
20A-6	100-6	31.750	19.05	18.90	9.53	219.4	223.7	30.00	4.00	35.76	531/119452	584.10	23.36
24A-6	120-6	38.100	22.23	25.22	11.10	278.0	282.0	35.70	4.80	45.44	762/171417	838.20	35.30
08A-8	40-8	12.700	7.95	7.85	3.96	117.3	118.5	12.00	1.50	14.38	112.8/25375	124.08	5.11
10A-8	50-8	15.875	10.16	9.40	5.08	147.5	149.0	15.09	2.03	18.11	177.6/39952	195.36	8.59

자주 묻는 질문(FAQ)

Q: A-시리즈와 B-시리즈 롤러 체인의 차이점은 무엇입니까?

A: A-시리즈(ANSI) 체인은 미국 표준을 따르며 일반적으로 유럽 B-시리즈(ISO/DIN)에 비해 핀 직경이 더 작고 플레이트 두께도 다릅니다. 일반적으로 북미와 아시아의 고속 애플리케이션에 선호됩니다.

Q: 탄소강 체인을 세척 환경에서 사용할 수 있습니까?

A: 습기나 화학 물질에 자주 노출되는 환경의 경우 표준 탄소강에 비해 우수한 내식성을 제공하는 스테인레스 스틸(304/316) 시리즈 또는 Dacromet 코팅 체인을 권장합니다.

Q: 롤러 체인 교체 시기를 어떻게 알 수 있나요?

A: 가장 신뢰할 수 있는 방법은 '스트레치'를 측정하는 것입니다. 체인이 원래 피치 길이의 2% 이상 늘어나면 더 이상 스프라켓 톱니에 올바르게 장착되지 않으므로 시스템 오류를 방지하려면 즉시 교체해야 합니다.

Q: 귀하의 체인은 표준 스프라켓과 호환됩니까?

A: 예, 당사의 A-시리즈 체인은 모든 표준 ANSI 사양 스프라켓과 완전히 호환되도록 설계되어 번거로움 없는 교체 프로세스를 보장합니다.
