ລະບົບຕ່ອງໂສ້ລູກມ້ວນທີ່ມີຄວາມແມ່ນຍໍາສັ້ນ (A Series) ລະບົບຕ່ອງໂສ້ລູກມ້ວນແບບງ່າຍດາຍ&ຕ່ອງໂສ້ເບດ

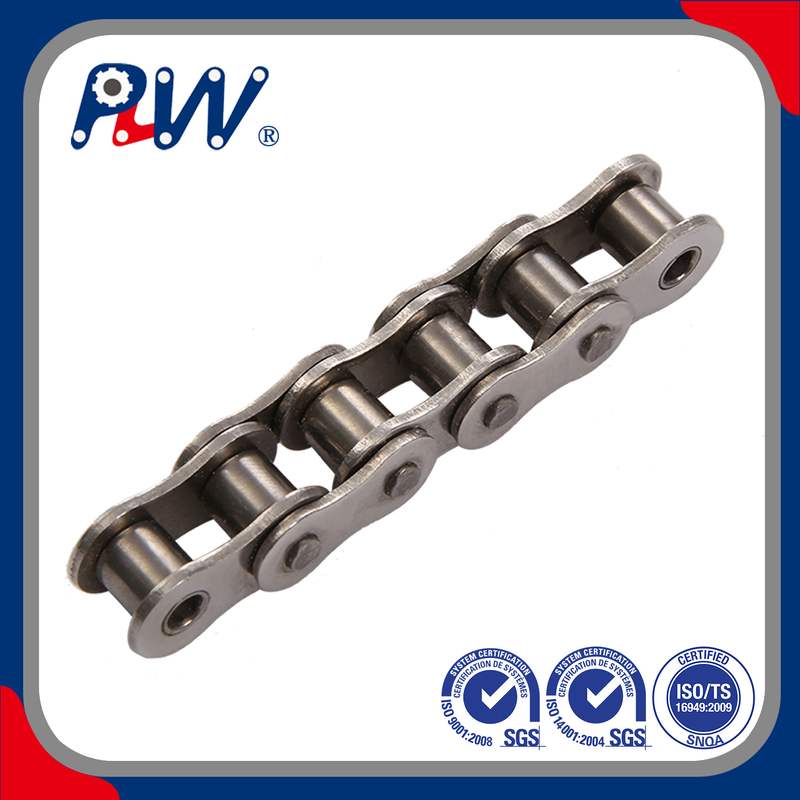

ລະບົບຕ່ອງໂສ້ມ້ວນທີ່ມີຄວາມຊັດເຈນສັ້ນ (A Series)

ເພີ່ມປະສິດທິພາບອຸດສາຫະກໍາຂອງທ່ານໃຫ້ສູງສຸດດ້ວຍ A-Series Short Pitch Precision Roller Chain ຂອງພວກເຮົາ . ວິສະວະກໍາສໍາລັບຄວາມແມ່ນຍໍາຄວາມໄວສູງແລະການປະຕິບັດຫນ້າທີ່ຫນັກຫນ່ວງ, ລະບົບຕ່ອງໂສ້ນີ້ແມ່ນຫຼາຍກ່ວາພຽງແຕ່ອົງປະກອບ - ມັນເປັນກໍາມະຈອນທີ່ເຊື່ອຖືໄດ້ຂອງເຄື່ອງຈັກຂອງທ່ານ. ບໍ່ວ່າທ່ານກໍາລັງປະຕິບັດສາຍການຫຸ້ມຫໍ່ຄວາມໄວສູງຫຼືອຸປະກອນການກະເສດທີ່ຫນັກຫນ່ວງ, ລະບົບຕ່ອງໂສ້ມ້ວນຂອງພວກເຮົາໃຫ້ຄວາມງຽບ, ຄວາມເຂັ້ມແຂງ, ແລະຄວາມທົນທານຕໍ່ການດໍາເນີນງານຂອງທ່ານ.

Precision Engineered: ຜະລິດຕາມມາດຕະຖານ ANSI B29.1 ແລະ ISO 606 ທີ່ເຄັ່ງຄັດ.
ປັບປຸງຄວາມທົນທານ: ແຜ່ນທີ່ຖືກຍິງແລະການປະກອບທາງສ່ວນຫນ້າຂອງ stretched ຫຼຸດຜ່ອນການຍືດຕົວເບື້ອງຕົ້ນ.
ການຕັ້ງຄ່າອະເນກປະສົງ: ມີຢູ່ໃນສາຍ Simplex, Duplex, ແລະ Triplex ເພື່ອໃຫ້ເຫມາະສົມກັບຄວາມຕ້ອງການແຮງບິດໃດໆ.
ການຫລໍ່ລື່ນທີ່ເໜືອກວ່າ: ການຫຼໍ່ລື່ນແບບເຈາະເລິກ ຮັບປະກັນທຸກພຸ່ມໄມ້ ແລະ ເຂັມຖືກປ້ອງກັນຈາກການຫມຸນຄັ້ງທຳອິດ.

ຕົວແບບ:
ຊຸດ
ຍີ່ຫໍ້:
PLW ຫຼືສັ່ງໄດ້
ລະຫັດ:
7315119000
ວັດສະດຸ:
ເຫຼັກກາກບອນ
ຊຸດການຂົນສົ່ງ:
ຖົງພາດສະຕິກ + ກ່ອງກ່ອງ + ກະເປົ໋າໄມ້ອັດ
ເຄື່ອງຫມາຍການຄ້າ:
PLW
ຕົ້ນກໍາເນີດ:
ຈີນ
ມາດຕະຖານ ຫຼື ບໍ່ມາດຕະຖານ:
ມາດຕະຖານ
ປະເພດ:
ຕ່ອງໂສ້ roller

ມີໃຫ້:

ປະລິມານ:



ສອບຖາມ ເພີ່ມໃສ່ກະຕ່າ

ລາຍລະອຽດຜະລິດຕະພັນ

ລະບົບຕ່ອງໂສ້ Roller Precision Pitch ສັ້ນ (A Series) - ລະບົບຕ່ອງໂສ້ສາຍສົ່ງອຸດສາຫະກໍາມາດຕະຖານ

ພາບລວມຂອງຜະລິດຕະພັນ

A Series Short Pitch Precision Roller Chains ແມ່ນຕ່ອງໂສ້ສາຍສົ່ງອຸດສາຫະກໍາມາດຕະຖານທີ່ຜະລິດໂດຍປະຕິບັດຕາມມາດຕະຖານອຸດສາຫະກໍາ ANSI / ASA ສາກົນ. ການຮັບຮອງເອົາການປະທັບຕາທີ່ມີຄວາມແມ່ນຍໍາກ້າວຫນ້າ, ເຄື່ອງຈັກທີ່ມີຄວາມແມ່ນຍໍາສູງແລະເຕັກໂນໂລຊີການປິ່ນປົວຄວາມຮ້ອນແບບມືອາຊີບ, ຊຸດຂອງລະບົບຕ່ອງໂສ້ roller ນີ້ມີຂະຫນາດ pitch ຫນາແຫນ້ນ, ຄວາມຖືກຕ້ອງຂອງມິຕິລະດັບສູງ, ປະສິດທິພາບການສົ່ງທີ່ຫມັ້ນຄົງແລະ interchangeable ທີ່ດີເລີດ. ດ້ວຍການຈັບຄູ່ໂຄງສ້າງອັນດີ, ການສູນເສຍແຮງບິດຕໍ່າແລະການຕໍ່ຕ້ານຄວາມເມື່ອຍລ້າທີ່ເຊື່ອຖືໄດ້, ລະບົບຕ່ອງໂສ້ມ້ວນ A-series ແມ່ນອົງປະກອບການສົ່ງໄຟຟ້າທີ່ມີຄວາມຫລາກຫລາຍທີ່ສຸດສໍາລັບເຄື່ອງຈັກອຸດສາຫະກໍາທົ່ວໄປ. ເຫມາະສໍາລັບສະຖານະການສາຍສົ່ງທີ່ມີຄວາມໄວສູງ, ຢ່າງຕໍ່ເນື່ອງແລະຫມັ້ນຄົງ, ພວກມັນຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນອຸປະກອນອັດຕະໂນມັດ, ເຄື່ອງຈັກຫຸ້ມຫໍ່, ອຸປະກອນກະສິກໍາ, ເຄື່ອງຈັກແຜ່ນແພແລະສາຍການຜະລິດອຸດສາຫະກໍາທົ່ວໄປ, ຮັບໃຊ້ເປັນການແກ້ໄຂລະບົບສາຍສົ່ງທົ່ວໄປແລະປະຫຍັດຄ່າໃຊ້ຈ່າຍສໍາລັບການສະຫນັບສະຫນູນອຸດສາຫະກໍາທົ່ວໂລກແລະຕະຫຼາດການທົດແທນຫລັງການຂາຍ.

ຄຸນສົມບັດຫຼັກ ແລະຂໍ້ໄດ້ປຽບ

1. ມາດຕະຖານອຸດສາຫະກໍາ A-Series Specification & Universal Interchangeability

ຜະລິດຢ່າງເຂັ້ມງວດຕາມມາດຕະຖານມາດຕະຖານຂະຫນາດ A-series, ລວມທັງການກໍານົດທີ່ສົມບູນເຊັ່ນ: 04A, 06A, 08A, 10A, 12A, 16A, 20A ແລະອື່ນໆ. ລະບົບຕ່ອງໂສ້ pitch, ເສັ້ນຜ່າສູນກາງ roller, ຂະຫນາດ pin ແລະຂະຫນາດແຜ່ນພາຍໃນ / ພາຍນອກທັງຫມົດສອດຄ່ອງກັບມາດຕະຖານສາກົນທີ່ເປັນເອກະພາບ. ມັນມີຄຸນສົມບັດທີ່ມີຄວາມຄ່ອງແຄ້ວສູງແລະຄວາມເຂົ້າກັນໄດ້ຢ່າງສົມບູນແບບກັບສະເປ A-series ມາດຕະຖານຈາກຍີ່ຫໍ້ທົ່ວໄປ, ຮັບຮູ້ການປ່ຽນ plug-and-play ໂດຍກົງໂດຍບໍ່ມີການດັດແປງອຸປະກອນ, ເຊິ່ງຊ່ວຍປັບປຸງປະສິດທິພາບການທົດແທນຢ່າງຫຼວງຫຼາຍແລະຫຼຸດຜ່ອນຄວາມຫຍຸ້ງຍາກໃນການຈັບຄູ່.

2. ການຜະລິດຄວາມແມ່ນຍໍາສູງ & ລະບົບສາຍສົ່ງທີ່ຫມັ້ນຄົງ

ແຕ່ລະແຜ່ນລະບົບຕ່ອງໂສ້, ມ້ວນ, ເຂັມຂັດແລະເສອແຂນແມ່ນຖືກປຸງແຕ່ງໂດຍເຄື່ອງຈັກ CNC ທີ່ມີຄວາມແມ່ນຍໍາສູງແລະການຂັດອັນດີ, ມີການຄວບຄຸມຄວາມທົນທານທີ່ແຫນ້ນຫນາ. ອົງປະກອບທີ່ສອດຄ່ອງ seamlessly ກັບການຕັດປະກອບເອກະພາບ, ຮັບປະກັນການດໍາເນີນງານລະບົບຕ່ອງໂສ້ກ້ຽງ, ຕາຫນ່າງທີ່ຖືກຕ້ອງແລະສູນ jitter. ໂຄງປະກອບການສັ້ນ pitch ຫນາແຫນ້ນເຮັດໃຫ້ຜົນຜະລິດພະລັງງານທີ່ຫມັ້ນຄົງຫຼາຍໃນລະຫວ່າງການປະຕິບັດງານຄວາມໄວສູງ, ປະສິດທິພາບຫຼຸດຜ່ອນການສັ່ນສະເທືອນລະບົບສາຍສົ່ງ, ແຂ້ວໂດດແລະການສູນເສຍພະລັງງານ, ບັນລຸປະສິດທິພາບສູງແລະສາຍສົ່ງພະລັງງານສອດຄ່ອງ.

3. ທົນທານຕໍ່ການສວມໃສ່ທີ່ດີເລີດ & ຊີວິດການບໍລິການທີ່ຍາວນານ

ເຮັດດ້ວຍເຫຼັກໂລຫະປະສົມກາກບອນສູງທີ່ມີຄຸນນະພາບສູງ, ທຸກພາກສ່ວນເຄື່ອນຍ້າຍຫຼັກຜ່ານການແຂງຂອງພື້ນຜິວຢ່າງເປັນມືອາຊີບແລະການປິ່ນປົວຄວາມຮ້ອນໂດຍລວມ. ພື້ນຜິວທີ່ເຮັດວຽກທີ່ມີຄວາມແຂງສູງມີປະສິດຕິຜົນຕ້ານທານກັບຄວາມແຕກແຍກໃນໄລຍະຍາວຄວາມໄວສູງແລະການຂັດກົນຈັກ. ໃນຂະນະດຽວກັນ, ພື້ນຜິວແມ່ນໄດ້ຮັບການປິ່ນປົວດ້ວຍນ້ໍາຕ້ານ rust ແລະປ້ອງກັນການຜຸພັງ, ເຊິ່ງສາມາດຕ້ານການຜຸພັງຂອງອາກາດປະຈໍາວັນ, ການເຊາະເຈື່ອນຂອງຝຸ່ນແລະການກັດກ່ອນຂອງສະພາບແວດລ້ອມທີ່ມີຄວາມຊຸ່ມຊື່ນອ່ອນໆ. ມັນມີປະສິດທິພາບຊັກຊ້າການສວມໃສ່ແລະການຍືດຕົວ, ຮັກສາຄວາມແມ່ນຍໍາທີ່ຫມັ້ນຄົງຫຼັງຈາກການດໍາເນີນງານໃນໄລຍະຍາວແລະການຂະຫຍາຍຊີວິດການບໍລິການຢ່າງຫຼວງຫຼາຍເມື່ອທຽບກັບຕ່ອງໂສ້ທີ່ມີຄວາມແມ່ນຍໍາຕ່ໍາທໍາມະດາ.

4. ການເຮັດວຽກຂອງສຽງລົບກວນຕ່ໍາ & ການສັ່ນສະເທືອນຕ່ໍາ

ໂຄງປະກອບການມ້ວນທີ່ດີທີ່ສຸດແລະການອອກແບບຕາຫນ່າງທີ່ຊັດເຈນຫຼາຍຫຼຸດຜ່ອນຜົນກະທົບແລະ friction ລະຫວ່າງຕ່ອງໂສ້ແລະ sprocket ໃນລະຫວ່າງການປະຕິບັດງານຄວາມໄວສູງ. ພື້ນຜິວອົງປະກອບຂັດລະອຽດກໍາຈັດການຂັດກັນຢ່າງເຄັ່ງຄັດແລະສຽງ friction ຜິດປົກກະຕິ, ຮັບຮູ້ການສົ່ງສຽງຕ່ໍາແລະການສັ່ນສະເທືອນຕ່ໍາ. ມັນສາມາດຕອບສະຫນອງຄວາມຕ້ອງການການດໍາເນີນງານທີ່ມີຄວາມແມ່ນຍໍາສູງແລະສຽງຕ່ໍາຂອງອຸປະກອນການຜະລິດອັດຕະໂນມັດ, ເຄື່ອງຈັກການປຸງແຕ່ງຄວາມແມ່ນຍໍາແລະສາຍການຜະລິດອຸດສາຫະກໍາພາຍໃນ, ປັບປຸງໂຄງສ້າງການດໍາເນີນງານແລະຄວາມຫມັ້ນຄົງຂອງອຸປະກອນໂດຍລວມ.

5. ຄວາມຕ້ານທານຄວາມເມື່ອຍລ້າສູງ & ຄວາມທົນທານຂອງໂຄງສ້າງ

ໂດຍຜ່ານຂະບວນການ quenching ວິທະຍາສາດແລະ tempering ຄວາມຮ້ອນ, ລະບົບຕ່ອງໂສ້ດຸ່ນດ່ຽງຄວາມແຂງຂອງຫນ້າດິນສູງແລະຄວາມເຄັ່ງຄັດຂອງໂຄງສ້າງຫຼັກ. ມັນມີການປະຕິບັດການຕ້ານຄວາມເຫນື່ອຍລ້າທີ່ໂດດເດັ່ນ, ສາມາດປັບຕົວເຂົ້າກັບການດໍາເນີນງານທີ່ມີຄວາມໄວສູງຢ່າງຕໍ່ເນື່ອງໃນໄລຍະຍາວແລະວົງຈອນການເລີ່ມຕົ້ນ - ຢຸດເລື້ອຍໆ. ມັນບໍ່ມີຄວາມສ່ຽງຕໍ່ການຍືດຕົວ, ການວ່າງ, ກະດູກຫັກແລະຄວາມເຫນື່ອຍລ້າພາຍໃຕ້ການໂຫຼດຮອບວຽນຢ່າງຕໍ່ເນື່ອງ, ມີອັດຕາການລົ້ມເຫຼວຕ່ໍາທີ່ສຸດແລະມີຄວາມປອດໄພໃນການດໍາເນີນງານສູງ.

6. ການຮັກສາງ່າຍ & ປະສິດທິພາບຄ່າໃຊ້ຈ່າຍສູງ

ໂຄງສ້າງໂມດູນທີ່ໄດ້ມາດຕະຖານແມ່ນສະດວກສໍາລັບການຫລໍ່ລື່ນປະຈໍາວັນ, ທໍາຄວາມສະອາດແລະການບໍາລຸງຮັກສາ. ດ້ວຍຄວາມແມ່ນຍໍາທີ່ຫມັ້ນຄົງ, ອັດຕາການສວມໃສ່ຕ່ໍາແລະຊີວິດການບໍລິການທີ່ຍາວນານ, ມັນຊ່ວຍຫຼຸດຜ່ອນການຢຸດເຊົາອຸປະກອນແລະຄ່າໃຊ້ຈ່າຍໃນການທົດແທນເລື້ອຍໆ. ປະກອບດ້ວຍການນໍາໃຊ້ທີ່ກວ້າງຂວາງ, ຄຸນນະພາບທີ່ຫມັ້ນຄົງແລະລາຄາທີ່ເຫມາະສົມ, A-series short pitch precision chain rollers provide excellent comprehensive cost performance for general transmissions in industrial scenarios.

ຄໍາຮ້ອງສະຫມັກຜະລິດຕະພັນ

A Series Short Pitch Precision Roller Chains ຖືກນໍາໃຊ້ຢ່າງກວ້າງຂວາງໃນການສົ່ງໄຟຟ້າອຸດສາຫະກໍາທົ່ວໄປແລະອຸປະກອນກົນຈັກອັດຕະໂນມັດ. ສະຖານະການຄໍາຮ້ອງສະຫມັກທົ່ວໄປປະກອບມີສາຍການຜະລິດອັດຕະໂນມັດ, ເຄື່ອງຈັກຫຸ້ມຫໍ່, ເຄື່ອງຈັກແຜ່ນແພ, ອຸປະກອນການພິມ, ເຄື່ອງຈັກປຸງແຕ່ງອາຫານ, ອຸປະກອນສົ່ງອຸດສາຫະກໍາເບົາ, ເຄື່ອງຈັກກະສິກໍາ, ອຸປະກອນຂົນສົ່ງການຂົນສົ່ງແລະລະບົບສາຍສົ່ງກົນຈັກຂະຫນາດນ້ອຍແລະຂະຫນາດກາງ. ມັນເປັນລະບົບຕ່ອງໂສ້ລະບົບສາຍສົ່ງມາດຕະຖານທົ່ວໄປທີ່ສຸດສໍາລັບຄວາມຕ້ອງການການດໍາເນີນງານທີ່ມີຄວາມໄວສູງ, ສຽງຕ່ໍາແລະຄວາມຫມັ້ນຄົງ.

ຮັບປະກັນຄຸນນະພາບ

ລະບົບຕ່ອງໂສ້ມ້ວນຄວາມແມ່ນຍໍາຂອງ A-series A-series ຜ່ານການກວດກາໂຮງງານຢ່າງເຂັ້ມງວດ, ລວມທັງການປັບຂະຫນາດຄວາມແມ່ນຍໍາຂອງມິຕິ, ການທົດສອບຄວາມເຂັ້ມແຂງ tensile, ການທົດສອບຄວາມຕ້ານທານສວມໃສ່ແລະການທົດສອບປະສິດທິພາບຕາຫນ່າງ. ພວກເຮົາປະຕິບັດການຄວບຄຸມຄຸນນະພາບຂະບວນການຢ່າງເຕັມທີ່ຈາກການຄັດເລືອກວັດຖຸດິບ, stamping ຄວາມແມ່ນຍໍາ, ການເສີມສ້າງຄວາມຮ້ອນເພື່ອການສໍາເລັດຮູບຜະລິດຕະພັນສໍາເລັດຮູບແລະການຫຸ້ມຫໍ່ lubrication. ຜະລິດຕະພັນທັງຫມົດປະຕິບັດຕາມມາດຕະຖານອຸດສາຫະກໍາສາກົນທີ່ມີຄຸນນະພາບທີ່ຫມັ້ນຄົງແລະຄວາມທົນທານສູງ, ສະຫນອງລູກຄ້າທົ່ວໂລກທີ່ມີມາດຕະຖານ, ທີ່ເຊື່ອຖືໄດ້ແລະຄ່າໃຊ້ຈ່າຍໃນລະບົບຕ່ອງໂສ້ລະບົບສາຍສົ່ງອຸດສາຫະກໍາ.

屏幕截图 2024-07-30 125220

ຂໍ້ມູນຈໍາເພາະທາງດ້ານເຕັກນິກ & ຕາຕະລາງພາລາມິເຕີ

DIN/ISO . ໝາຍເລກ	ANSI chain NO.	ສະຫນາມ	roller ເສັ້ນຜ່າສູນກາງ	ຄວາມກວ້າງ ລະຫວ່າງ ແຜ່ນພາຍໃນ	PIN ເສັ້ນຜ່າສູນກາງ	ຄວາມຍາວ PIN		ພາຍໃນ ຂອງແຜ່ນ ຄວາມເລິກ	ແຜ່ນ ຄວາມຫນາຂອງ	ສູງສຸດ tensile ຄວາມແຮງ	ສະເລ່ຍ tensile ຄວາມແຮງ	ນ້ໍາຫນັກ ຕໍ່ແມັດ
DIN/ISO Cadena No	ANSI Cadena No	ພາໂຊ	Diámetro rodillo	Ancho ພາຍໃນ	Diámetro pasador	ເສັ້ນຍາວ pasador		Altura placas	Ancho placas	ຕໍ່ຕ້ານ. rotura	ຕໍ່ຕ້ານ. ສື່ມວນ ຊົນ	Peso por metro
		ປ	d1 ສູງສຸດ	b1 ນທ	d2 ສູງສຸດ	L ສູງສຸດ	Lc ສູງສຸດ	h2 ສູງສຸດ	T ສູງສຸດ	ຖາມນາ ທີ	Qo	ຄ
		ມມ	ມມ	ມມ	ມມ	ມມ	ມມ	ມມ	ມມ	kN/LB	kN	ກ/ມ
*03C	*15	4.7625	2.48	2.38	1.62	6.10	6.90	4.30	0.60	1.80/409	2.0	0.08
*04C-1	*25	6.350	3.30	3.18	2.31	7.90	8.40	6.00	0.80	3.50/795	4.6	0.15
*06C-1	*35	9.525	5.08	4.77	3.58	12.40	13.17	9.00	1.30	7.90/1795	10.8	0.33
085-1	41	12.700	7.77	6.25	3.58	13.75	15.00	9.91	1.30	6.67/1516	12.6	0.41
08A-1	40	12.700	7.95	7.85	3.96	16.60	17.80	12.00	1.50	14.10/3205	17.5	0.62
10A-1	50	15.875	10.16	9.40	5.08	20.70	22.20	15.09	2.03	22.20/5045	29.4	1.02
12A-1	60	19.050	11.91	12.57	5.94	25.90	27.70	18.00	2.42	31.80/7227	41.5	1.50
16A-1	80	25.400	15.88	15.75	7.92	32.70	35.00	24.00	3.25	56.70/12886	69.4	2.60
20A-1	100	31.750	19.05	18.90	9.53	40.40	44.70	30.00	4.00	88.50/20114	109.2	3.91
24A-1	120	38.100	22.23	25.22	11.10	50.30	54.30	35.70	4.80	127.00/28864	156.3	5.62
28A-1	140	44.450	25.40	25.22	12.70	54.40	59.00	41.00	5.60	172.40/39182	212.0	7.50
32A-1	160	50.800	28.58	31.55	14.27	64.80	69.60	47.80	6.40	226.80/51545	278.9	10.10
36A-1	180	57.150	35.71	35.48	17.46	72.80	78.60	53.60	7.20	280.20/63682	341.8	13.45
40A-1	200	63.500	39.68	37.85	19.85	80.30	87.20	60.00	8.00	353.80/80409	431.6	16.15
48A-1	240	76.200	47.63	47.35	23.81	95.50	103.00	72.39	9.50	510.30/115977	622.5	23.20

Roller Chains

DIN/ISO . ໝາຍເລກ	ANSI chain NO.	ສະຫນາມ	roller ເສັ້ນຜ່າສູນກາງ	ຄວາມກວ້າງ ລະຫວ່າງ ແຜ່ນພາຍໃນ	PIN ເສັ້ນຜ່າສູນກາງ	ຄວາມຍາວ PIN		ພາຍໃນ ຂອງແຜ່ນ ຄວາມເລິກ	ແຜ່ນ ຄວາມຫນາຂອງ	ຂວາງ ທາງ	ສູງສຸດ tensile ຄວາມແຮງ	ສະເລ່ຍ tensile ຄວາມແຮງ	ນ້ໍາຫນັກ ຕໍ່ແມັດ
DIN/ISO Cadena No	ANSI Cadena No	ພາໂຊ	Diámetro rodillo	Ancho ພາຍໃນ	Diámetro pasador	ເສັ້ນຍາວ pasador		Altura placas	Ancho placas	Paso transverse	ຕໍ່ຕ້ານ. rotura	ຕໍ່ຕ້ານ. ສື່ມວນ ຊົນ	Peso por metro
		ປ	d1 ສູງສຸດ	b1 ນທ	d2 ສູງສຸດ	L ສູງສຸດ	Lc ສູງສຸດ	h2 ສູງສຸດ	T ສູງສຸດ	ປທ	ຖາມນາ ທີ	Qo	ຄ
		ມມ	ມມ	ມມ	ມມ	ມມ	ມມ	ມມ	ມມ	ມມ	kN/LB	KN	ກ/ມ
*04C-2	*25-2	6.350	3.30	3.18	2.31	14.5	15.0	6.00	0.80	6.40	7.00/1591	8.6	0.28
*06C-2	*35-2	9.525	5.08	4.77	3.58	22.5	23.3	9.00	1.30	10.13	15.80/3591	19.7	0.63
085-2	41-2	12.700	7.77	6.25	3.58	25.7	26.9	9.91	1.30	11.95	13.34/3032	16.9	0.81
08A-2	40-2	12.700	7.95	7.85	3.96	31.0	32.2	12.00	1.50	14.38	28.20/6409	35.9	1.12
10A-2	50-2	15.875	10.16	9.40	5.08	38.9	40.4	15.09	2.03	18.11	44.40/10091	58.1	2.00
12A-2	60-2	19.050	11.91	12.57	5.94	48.8	50.5	18.00	2.42	22.78	63.60/14455	82.1	2.92
16A-2	80-2	25.400	15.88	15.75	7.92	62.7	64.3	24.00	3.25	29.29	133.40/25773	141.8	5.15
20A-2	100-2	31.750	19.05	18.90	9.53	76.4	80.5	30.00	4.00	35.76	177.00/40227	219.4	7.80
24A-2	120-2	38.100	22.23	25.22	11.10	95.8	99.7	35.70	4.80	45.44	254.00/57727	314.9	11.70
28A-2	140-2	44.450	25.40	25.22	12.70	103.3	107.9	41.00	5.60	48.87	344.80/78364	427.5	15.14
32A-2	160-2	50.800	28.58	31.55	14.27	123.3	128.1	47.80	6.40	58.55	453.60/103091	562.4	20.14
36A-2	180-2	57.150	35.71	35.48	17.46	138.6	144.4	53.60	7.20	65.84	560.50/127386	695.0	29.22
40A-2	200-2	63.500	39.68	37.85	19.85	151.9	158.8	60.00	8.00	71.55	707.60/160818	877.4	32.24
48A-2	240-2	76.200	47.63	47.35	23.81	183.4	190.8	72.39	9.50	87.83	1020.60/213955	1255.3	45.23

屏幕截图 2025-12-04 155353

ໝາຍເລກ DIN/ISO.	ANSI chain NO.	ສະຫນາມ	ເສັ້ນຜ່າສູນກາງ roller	ຄວາມກວ້າງລະຫວ່າງແຜ່ນພາຍໃນ	ເສັ້ນຜ່າສູນກາງ PIN	ຄວາມຍາວ PIN		ຄວາມເລິກຂອງແຜ່ນພາຍໃນ	ຄວາມຫນາຂອງແຜ່ນ	ທາງຂວາງ	ຄວາມແຮງ tensile ສູງສຸດ	ຄວາມແຮງ tensile ສະເລ່ຍ	ນ້ໍາຫນັກຕໍ່ແມັດ
DIN/ISO Cadena No	ANSI Cadena No	ພາໂຊ	Diámetro rodillo	ພາຍໃນ Ancho	Diámetro pasador	ເສັ້ນຍາວ pasador		Altura placas	Ancho placas	Paso transverse	ຕໍ່ຕ້ານ. rotura	ຕໍ່ຕ້ານ. ສື່ມວນຊົນ	Peso por metro
		ປ	d1 ສູງສຸດ	b1 ນທ	d2 ສູງສຸດ	L ສູງສຸດ	Lc ສູງສຸດ	h2 ສູງສຸດ	T ສູງສຸດ	ປທ	ຖາມນາທີ	Q0	ຄ
		ມມ	ມມ	ມມ	ມມ	ມມ	ມມ	ມມ	ມມ	ມມ	kN/LB	kN	ກ/ມ
*04C-3	*25-3	6.350	3.30	3.18	2.31	21.0	21.5	6.00	0.80	6.40	10.5/2386	12.6	0.44
*06C-3	*35-3	9.525	5.08	4.77	3.58	32.7	33.5	9.00	1.30	10.13	23.7/5386	28.6	1.05
08A-3	40-3	12.700	7.95	7.85	3.96	45.4	46.6	12.00	1.50	14.38	42.3/9614	50.0	1.90
10A-3	50-3	15.875	10.16	9.40	5.08	57.0	58.5	15.09	2.03	18.11	66.6/15136	77.8	3.09
12A-3	60-3	19.050	11.91	12.57	5.94	71.5	73.3	18.00	2.42	22.78	95.4/21682	111.1	4.54
16A-3	80-3	25.400	15.88	15.75	7.92	91.7	93.6	24.00	3.25	29.29	170.1/38659	198.4	7.89
20A-3	100-3	31.750	19.05	18.90	9.53	112.2	116.3	30.00	4.00	35.76	265.5/60341	309.6	11.77
24A-3	120-3	38.100	22.23	25.22	11.10	141.4	145.2	35.70	4.80	45.44	381.0/86591	437.2	17.53
28A-3	140-3	44.450	25.40	25.22	12.70	152.2	156.8	41.00	5.60	48.87	517.2/117545	593.3	22.20
32A-3	160-3	50.800	28.58	31.55	14.27	181.8	186.6	47.80	6.40	58.55	680.4/154636	780.6	30.02
36A-3	180-3	57.150	35.71	35.48	17.46	204.4	210.2	53.60	7.20	65.84	840.7/191068	983.6	38.22
40A-3	200-3	63.500	39.68	37.85	19.85	223.5	230.4	60.00	8.00	71.55	1061.4/241227	1217.8	49.03
48A-3	240-3	76.200	47.63	47.35	23.81	271.3	278.6	72.39	9.50	87.83	1530.9/347932	1756.5	71.60

4-1

DIN/ISO . ໝາຍເລກ	ANSI chain NO.	ສະຫນາມ	roller ເສັ້ນຜ່າສູນກາງ	ຄວາມກວ້າງ ລະຫວ່າງ ແຜ່ນພາຍໃນ	PIN ເສັ້ນຜ່າສູນກາງ	ຄວາມຍາວ PIN		ພາຍໃນ ຂອງແຜ່ນ ຄວາມເລິກ	ແຜ່ນ ຄວາມຫນາຂອງ	ຂວາງ ທາງ	ສູງສຸດ tensile ຄວາມແຮງ	ສະເລ່ຍ tensile ຄວາມແຮງ	ນ້ໍາຫນັກ ຕໍ່ແມັດ
PLW Cadena No	ANSI Cadena No	ພາໂຊ	Diámetro rodillo	Ancho ພາຍໃນ	Diámetro pasador	ເສັ້ນຍາວ pasador		Altura placas	Ancho placas	Paso transverse	Resis.rotura	ຕໍ່ຕ້ານ. ສື່ມວນ ຊົນ	Peso por metro
		ປ	d1 ສູງສຸດ	b1 ນທ	d2 ສູງສຸດ	L ສູງສຸດ	Lc ສູງສຸດ	h2 ສູງສຸດ	T ສູງສຸດ	ປທ	ຖາມນາ ທີ	Qo	ຄ
		ມມ	ມມ	ມມ	ມມ	ມມ	ມມ	ມມ	ມມ	ມມ	Kn/LB	Kn	ກິໂລ/ມ
08A-4	40-4	12.700	7.95	7.85	3.96	59.8	61.0	12.00	1.50	14.38	56.4/12687	62.04	2.57
10A-4	50-4	15.875	10.16	9.40	5.08	75.1	76.6	15.09	2.03	18.11	88.8/19976	97.68	4.30
12A-4	60-4	19.050	11.91	12.57	5.94	94.4	96.1	18.00	2.42	22.78	127.2/28614	139.92	6.21
16A-4	80-4	25.400	15.88	15.75	7.92	121.0	124.4	24.00	3.25	29.29	226.8/51020	249.48	10.37
20A-4	100-4	31.750	19.05	18.90	9.53	147.8	152.1	30.00	4.00	35.76	354/79635	389.40	15.60
24A-4	120-4	38.100	22.23	25.22	11.10	187.0	190.8	35.70	4.80	45.44	508/114278	558.80	23.56
08A-5	40-5	12.700	7.95	7.85	3.96	74.2	75.4	12.00	1.50	14.38	70.5/15859	77.55	3.19
10A-5	50-5	15.875	10.16	9.40	5.08	93.2	94.7	15.09	2.03	18.11	111/24970	122.10	5.37
12A-5	60-5	19.050	11.91	12.57	5.94	117.0	118.8	18.00	2.42	22.78	159/35768	174.90	7.75
16A-5	80-5	25.400	15.88	15.75	7.92	149.9	153.7	24.00	3.25	29.29	283.5/63775	311.85	12.96
20A-5	100-5	31.750	19.05	18.90	9.53	183.6	187.9	30.00	4.00	35.76	442.5/99543	486.75	19.46
24A-5	120-5	38.100	22.23	25.22	11.10	232.3	236.1	35.70	4.80	45.44	635/142848	698.50	29.40
08A-6	40-6	12.700	7.95	7.85	3.96	88.5	89.8	12.00	1.50	14.38	84.6/19031	93.06	3.83
10A-6	50-6	15.875	10.16	9.40	5.08	111.3	112.8	15.09	2.03	18.11	133.2/29964	146.52	6.43
12A-6	60-6	19.050	11.91	12.57	5.94	139.8	141.8	18.00	2.42	22.78	190.8/42921	209.80	9.31
16A-6	80-6	25.400	15.88	15.75	7.92	179.2	183.0	24.00	3.25	29.29	340.2/76530	374.22	15.50
20A-6	100-6	31.750	19.05	18.90	9.53	219.4	223.7	30.00	4.00	35.76	531/119452	584.10	23.36
24A-6	120-6	38.100	22.23	25.22	11.10	278.0	282.0	35.70	4.80	45.44	762/171417	838.20	35.30
08A-8	40-8	12.700	7.95	7.85	3.96	117.3	118.5	12.00	1.50	14.38	112.8/25375	124.08	5.11
10A-8	50-8	15.875	10.16	9.40	5.08	147.5	149.0	15.09	2.03	18.11	177.6/39952	195.36	8.59

ຄຳຖາມທີ່ຖາມເລື້ອຍໆ (FAQ)

Q: ຄວາມແຕກຕ່າງກັນລະຫວ່າງຕ່ອງໂສ້ມ້ວນ A-Series ແລະ B-Series ແມ່ນຫຍັງ?

A: ລະບົບຕ່ອງໂສ້ A-Series (ANSI) ປະຕິບັດຕາມມາດຕະຖານຂອງອາເມລິກາ ແລະໂດຍທົ່ວໄປແລ້ວມີເສັ້ນຜ່າສູນກາງ pin ນ້ອຍກວ່າ ແລະຄວາມໜາຂອງແຜ່ນທີ່ແຕກຕ່າງເມື່ອປຽບທຽບກັບ B-Series ຂອງເອີຣົບ (ISO/DIN). ໂດຍທົ່ວໄປແລ້ວພວກມັນເປັນທີ່ນິຍົມສໍາລັບຄໍາຮ້ອງສະຫມັກທີ່ມີຄວາມໄວສູງໃນອາເມລິກາເຫນືອແລະອາຊີ.

ຖາມ: ຂ້ອຍສາມາດໃຊ້ຕ່ອງໂສ້ເຫຼັກຄາບອນຂອງເຈົ້າໃນສະພາບແວດລ້ອມທີ່ລ້າງອອກໄດ້ບໍ?

A: ສໍາລັບສະພາບແວດລ້ອມທີ່ມີຄວາມຊຸ່ມຊື່ນເລື້ອຍໆຫຼືການສໍາຜັດກັບສານເຄມີ, ພວກເຮົາແນະນໍາໃຫ້ສະແຕນເລດຊຸດ (304/316) ຫຼືຕ່ອງໂສ້ທີ່ເຄືອບ Dacromet ຂອງພວກເຮົາ, ເຊິ່ງສະຫນອງການຕໍ່ຕ້ານ corrosion ດີກວ່າເມື່ອທຽບກັບເຫຼັກກາກບອນມາດຕະຖານ.

ຖາມ: ຂ້ອຍຈະຮູ້ໄດ້ແນວໃດວ່າເວລາໃດທີ່ຈະປ່ຽນລະບົບຕ່ອງໂສ້ roller ຂອງຂ້ອຍ?

A: ວິທີການທີ່ເຊື່ອຖືໄດ້ຫຼາຍທີ່ສຸດແມ່ນການວັດແທກ 'stretch.' ຖ້າລະບົບຕ່ອງໂສ້ໄດ້ຍືດອອກຫຼາຍກ່ວາ 2% ຂອງຄວາມຍາວ pitch ຕົ້ນສະບັບຂອງມັນ, ມັນຈະບໍ່ນັ່ງຢູ່ໃນແຂ້ວ sprocket ຢ່າງຖືກຕ້ອງແລະຄວນໄດ້ຮັບການປ່ຽນແທນທັນທີເພື່ອຫຼີກເວັ້ນການລົ້ມເຫຼວຂອງລະບົບ.

ຖາມ: ລະບົບຕ່ອງໂສ້ຂອງທ່ານເຫມາະສົມກັບ sprockets ມາດຕະຖານບໍ?

A: ແມ່ນແລ້ວ, ລະບົບຕ່ອງໂສ້ A-Series ຂອງພວກເຮົາຖືກອອກແບບເພື່ອໃຫ້ສາມາດແລກປ່ຽນໄດ້ຢ່າງເຕັມສ່ວນກັບ sprockets ມາດຕະຖານ ANSI ມາດຕະຖານໃດໆ, ຮັບປະກັນຂະບວນການທົດແທນທີ່ບໍ່ມີຄວາມຫຍຸ້ງຍາກ.
