標準スプロケット購入ガイド: チェーンの適合、ボア、材質

スプロケットの選択が、一か八かのエンジニアリング上の決定のように感じられることはほとんどありません。しかし、それを単なる商品購入として扱うと、厳しい機械的現実が無視されます。これは、システム稼働時間の重要な変数として機能します。また、メンテナンスのオーバーヘッドも大きく左右されます。仕様が不正確だと、施設全体に隠れたペナルティが発生します。操作サイクルの早い段階でチェーンの早期伸びが発生する可能性があります。多くの場合、局所的な歯の摩耗がすぐ後に起こります。最終的には、予期せぬダウンタイムが発生し、日常業務が停止してしまいます。

このガイドは、まさにこれらの問題を解決するために作成されました。これにより、エンジニアリング チームと調達チームに具体的なフレームワークが提供されます。チェーンのフィットを適切に評価する方法を学びます。ボア構成についても詳しく説明します。最後に、機械コンポーネントの材料制約を調べます。この客観的なアプローチにより、耐久性のあるドライブを確実に構築できます。重大な早期失敗を回避できます。これにより、交換部品を最初から正確に指定できるようになります。

重要なポイント

• ローラー チェーン スプロケットを適合させるには、ドライブの摩耗の加速を防ぐために、地域の規格 (ANSI 対 ISO/BS) に正確に適合する必要があります。
• ボアとハブの構成により、最大トルク容量と将来のメンテナンスに必要な稼働停止時間の両方が決まります。
• 材料の選択では、環境コンプライアンス (洗浄環境など) と引張強度要件のバランスをとらなければなりません。
• 摩耗したスプロケットを交換せずにチェーンを交換すると、新しいチェーンの寿命が最大 50% 減少します。

パワートランスミッションスプロケットのベースライン要件の定義

部品を同一のドロップイン交換品として扱うと、すぐに統合エラーが発生することがよくあります。標準化された寸法は、普遍的に交換可能な部品を意味するものではありません。単純に何かを掴むことはできません 伝動スプロケット。 工業用カタログからの運用上の期待がずれていると、機械ドライブが急速に破壊されます。すべてのシステムには固有のストレス要因があります。メーカーの仕様を確認する前に、特定の運用負荷を明確に定義してください。

1. 連続荷重と衝撃荷重: 滑らかな材料コンベアには、重工業用クラッシャーとはまったく異なる荷重プロファイルが必要です。衝撃荷重には、より高い耐衝撃性が求められます。
2. RPM 要件: 高速システムは極度の摩擦と熱を発生します。彼らは、より厳密な同心度と特定の潤滑方法を要求します。
3. 環境上の制約: 腐食性の洗浄化学物質は、標準的な金属を数週間以内に劣化させます。設計段階の早い段階でエクスポージャーのリスクを判断します。

スプロケットは、駆動システム全体の動作寿命に直接影響します。機械的負荷を複数の歯に同時に分散します。適切な荷重分散により、個々のチェーン ローラーにかかる点応力が最小限に抑えられます。選択を誤ると、1 つの歯に大きなトルクが集中します。この集中した応力により歯が急速に切断されます。また、スチール製のリンケージが修理不能なほど伸びてしまいます。コンポーネントはベースラインの運用基準に正確に一致する必要があります。この原則を無視すると、故障率が確実に加速します。

チェーンフィットと標準化: ANSI 仕様と ISO 仕様の解読

スプロケットの寸法は、世界的に 2 つの主要な規格によって管理されています。 ANSI プロトコルを ISO または British Standard (BS) ルールから分離する必要があります。肉眼ではほとんど同じに見えます。ただし、それらの内部形状は大きく衝突します。

米国規格協会は、北米のほとんどのドライブを管理しています。を理解する ANSI スプロケットでは、 その固有の番号付けシステムをデコードする必要があります。 #40、#50、または #80 の指定は、厳密な内部ロジックに従います。最初の桁はピッチを 1/8 インチ単位で表します。したがって、#40 は 4/8 インチ (または 1/2 インチ) ピッチを意味します。 #80 はフル 1 インチピッチを示します。 2桁目はローラーの種類を表します。ゼロは標準のローラー比率を示します。 5 はローラーレスブッシュ設計を示します。

ISO および英国規格では、同等の特定のメートル法が使用されます。標準チェーンとメートルスプロケットを混合すると、直ちに機械的な結合が発生します。この不一致により、回転中に激しい摩擦抵抗が発生します。最終的には、負荷がかかるとドライブに致命的な障害が発生します。

選択プロセスでは、次の 3 つの重要な側面を評価する必要があります。

• ピッチ: ローラーの中心間で測定された正確な距離。
• ローラーの制約: 相手ローラーの特定の外径と幅。
• 歯のプロファイル: ローラーがどのくらい深く着座するかを決定するルート直径の公差。

物理的な検証により、致命的な発注エラーが防止されます。視覚的な摩耗パターンに基づいて寸法を推測しないでください。摩耗した金属は視覚認識を歪めます。代わりに、高精度デジタルノギスを使用してください。既存のチェーンの 3 つの連続するピン間の正確なピッチを測定します。ローラー内部の幅をよく確認してください。これらの物理的測定値をエンジニアリング カタログと比較します。交換コンポーネントを指定する前にこれを実行してください。

検証中によくある間違い

測定前に必ずチェーンを完全に清掃してください。グリースや破片により、ローラーの直径に誤った厚みが加わります。複数箇所で測定します。チェーン ループ全体にわたる不均一な伸びを考慮して、結果を平均化します。

ハブとボアの構成: 取り付け速度とトルクのバランスをとる

ドライブの物理的な設置面積によって、ハブの分類が決まります。加工を開始する前に、この空間フットプリントを定義する必要があります。メーカーはこれらを 3 つの異なるカテゴリに分類します。

• タイプA（プレート）： ハブが一切無いスタイルです。通常は、シャフトに直接溶接するか、フラット フランジを介して取り付けます。

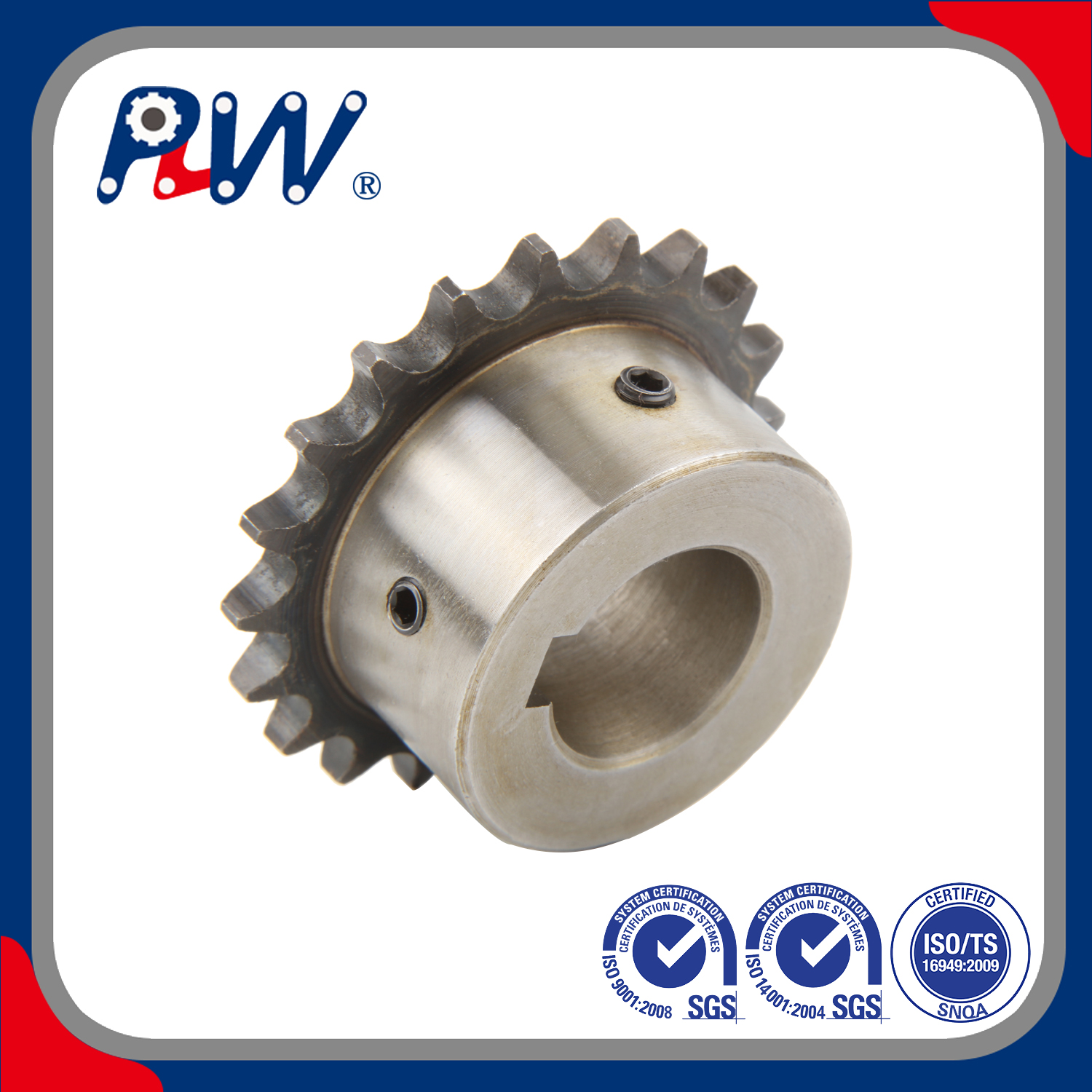

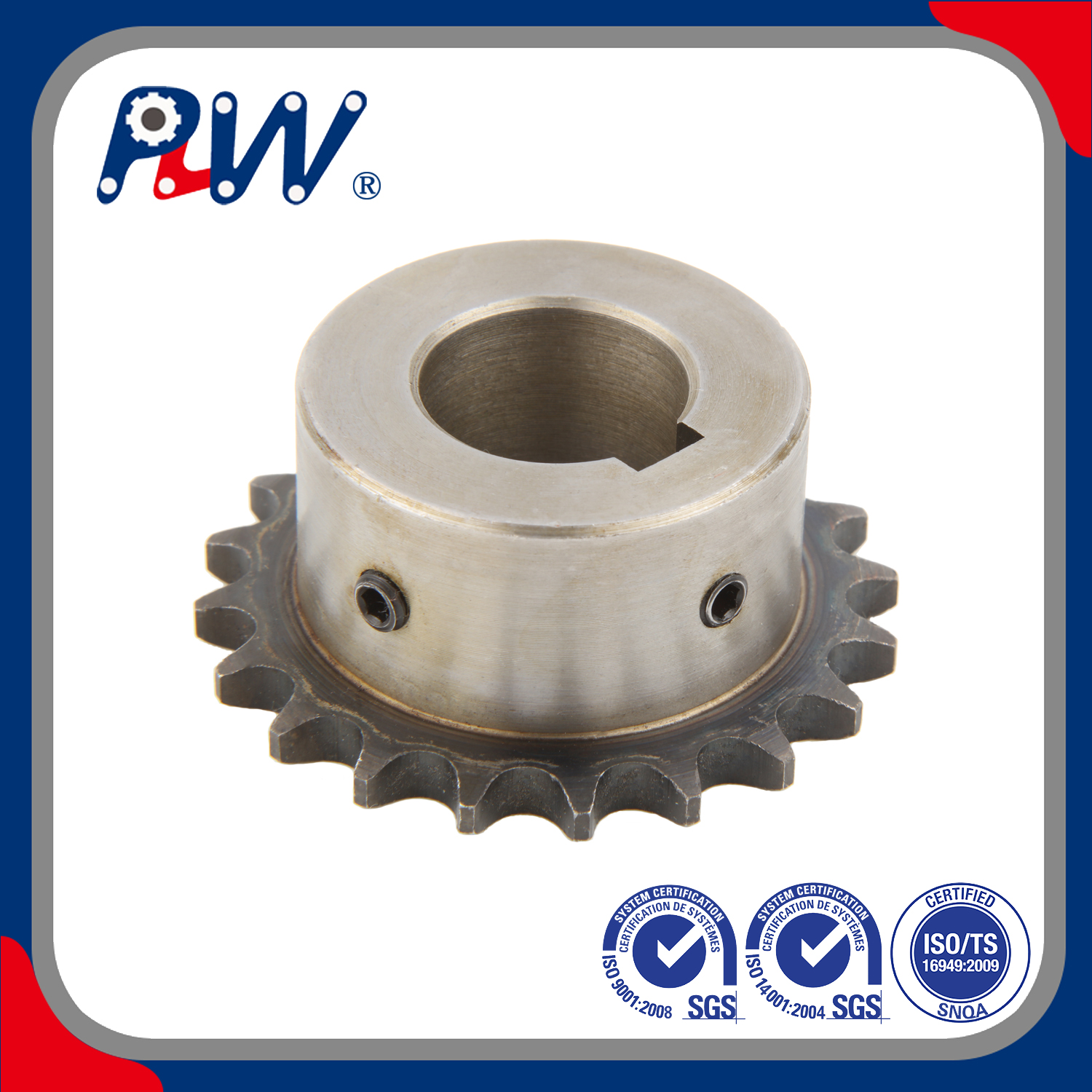

• タイプ B (片側ハブ): この設計は、標準的な産業用途に適合します。機械の壁にぴったりと設置できるため、横方向のスペースを節約できます。
• タイプ C (両側ハブ): 高負荷アプリケーションには、この堅牢な設計が必要です。シャフトの接触面積を最大化し、極度のトルクを安全に処理します。

ボア取り付けソリューションは取り付け速度を左右します。また、今後のメンテナンスの取り組みも決定されます。環境が異なれば、明らかに異なる取り付け戦略が必要になります。

ボア取り付けソリューションの比較

ボアタイプ	事前セットアップ要件	メンテナンス速度	最適なアプリケーションシナリオ
プレーン/ラフストックボア	最小限	遅い (機械工場の介入が必要)	公差を厳密に管理するカスタム社内製造。
仕上げ穴	適度	適度	標準キー溝と止めネジを使用した、標準の予測可能なシャフト サイズ。
ブシュ付きボア (テーパーロック & QD)	より高い	最速	精密シャフトをかじり付けずに素早く取り外す必要がある重い用途。

機械工場の公差管理が不十分な場合、プレーンボアには高い運用リスクが伴います。完成したボアは、事前に機械加工される優れた利便性を提供します。ただし、ブッシュ付きボアは、高トルク システムにとって理想的なエンジニアリングを表しています。テーパーブッシュを使用してシャフトをしっかりとグリップします。メンテナンスのダウンタイムを大幅に短縮します。精密シャフトをかじりたり損傷したりすることなく、素早く交換できます。過酷な用途に強くお勧めします。シャフト全周にわたって優れたクランプ力を提供します。

材料の選択: 耐久性と環境制約

一般的なマーケティング上の主張ではなく、運用上の現実に基づいて資料を比較してください。あらゆる環境でテストが行​​われます。 標準スプロケットが 異なります。特定のマテリアルの特徴を目的の結果に直接マッピングする必要があります。

炭素鋼は工業用の基本的な選択肢として機能します。乾燥した非腐食性環境で非常に優れた性能を発揮します。簡単な加工性と信頼性の高い引張強度を両立させています。

しかし、炭素鋼は激しい衝撃荷重を受けると急速に破損します。このような場合には、特別に硬化した歯が必要です。メーカーは金属表面を強化するために高周波または表面硬化プロセスを使用します。このプロセスにより、摩耗寿命が大幅に延長されます。硬化した歯はあらゆるものにとって絶対に不可欠です ローラー チェーン スプロケット。 歯数が 25 未満の直径が小さい場合、チェーンが頻繁に係合します。より多くの熱を発生します。硬化プロセスは、これらの摩耗条件に効果的に抵抗します。

食品加工には、まったく異なる機械的な課題があります。洗浄環境では、厳格な規制遵守が求められます。刺激の強い化学薬品は炭素鋼を急速に破壊します。ここで、 ステンレス製スプロケットの採用 が必須となります。腐食性の高い化学薬品への暴露にも安全に耐えます。ただし、エンジニアリング上の重要な警告に従う必要があります。ステンレス鋼は、硬化炭素鋼と比較して最大引張強さが低くなります。また、長期間にわたって耐摩耗性が低下します。突然の破損を防ぐために、荷重の計算をそれに応じて調整する必要があります。

非金属またはプラスチックのバリエーションは、特定のニッチな利点を提供します。システム全体の重量が大幅に軽減されます。非常に静かに動作します。手動での注油は​​まったく必要ありません。しかし、その制限は依然として信じられないほど厳しいものです。低トルク、分数馬力用途にのみ使用してください。工業用の重い負荷がかかるとすぐに粉々になってしまいます。

導入のリスクと設置の現実

インストールエラーは、最高品質のコンポーネントであっても破壊します。エンジニアリング上の厳密な合意に従うことで、数千時間の運用時間が節約されます。

「両方を置換」ルールは基本的に交渉の余地がありません。新品のチェーンを摩耗したコンポーネントと組み合わせると、悲惨な結果が生じます。新しいチェーンは、設計限界を超えて急速に伸びます。ピンやブッシュはすぐに磨耗します。チェーンは古い歯の磨耗ピッチに合わせて物理的に変化します。この危険な行為は、新しいチェーンの寿命を最大 50% 短縮します。

アライメント公差には絶対的な精度が必要です。完璧に選ばれた 工業用スプロケットは 、位置がずれていると急速に故障します。ほんの少しのズレでも大きなダメージを与えます。サイドプレートの摩耗が大幅に増加します。駆動ノイズは起動直後に増大します。レーザー位置合わせツールを使用します。これらは、駆動シャフトと従動シャフト間の完全な同一平面上での動作を保証します。単純な文字列や直線エッジに依存しないでください。

潤滑の依存性が運用の成功を左右します。材料の選択と動作速度によって、潤滑要件が明確に決まります。

• 点滴潤滑: 比較的クリーンな環境で動作する低速ドライブには十分です。
• バス潤滑: 継続的な冷却と摩擦低減を確保するために中程度の速度で必要です。
• スリンガー潤滑: 可動ピンのクリアランスにオイルを直接押し込む高速システムには必須です。

導入リスクを軽減するには、厳格な候補者リストのロジックに従ってください。この段階的な概要チャートを使用して、選択を適切に完了します。

候補リストのロジック サマリ チャート

ステップ	必要なアクション	主な目標
1. 基準の決定	慎重なキャリパー測定により、ANSI と ISO/BS を特定します。	結合を防止し、構造的な互換性を確保します。
2. 荷重と歯数の計算	RPM、連続負荷と衝撃負荷、および必要な歯数を定義します。	必要なベースラインのトルク容量を正確に設定します。
3. 素材の選択	金属またはプラスチックを環境リスクに適合させます (化学洗浄など)。	腐食や材料の急速な劣化を防ぎます。
4. ボアタイプの選択	シャフトのセットアップに基づいて、プレーン、仕上げ、またはブッシュのデザインを選択します。	インストール速度と将来のメンテナンス アクセスを最適化します。

結論

標準化されたコンポーネントを選択するには、複数の技術的変数のバランスをとる必要があります。何よりも寸法精度を保証する必要があります。実装効率はメンテナンス スケジュールに直接影響します。さらに、材料適合性により環境悪化を防ぎます。

交換部品を購入する前に直ちに措置を講じてください。今すぐ現在のドライブ システムを綿密に監査してください。金属歯の既存の摩耗パターンを文書化します。デジタル測定ツールを使用して、正確なシャフト寸法を確認してください。最後に、総合的なエンジニアリング カタログを参照して、正確な部品番号を確定してください。系統的なアプローチにより、機械システムの堅牢性が確保されます。予期せぬ故障が発生することなく、何年にもわたって確実に動作します。

よくある質問

Q: ANSI ローラー チェーンを ISO 規格のスプロケットに使用できますか?

A: いいえ。ピッチとローラーの直径は根本的に異なります。この不一致を試みると、直ちに鎖結合が生じます。ドライブの摩耗が促進されます。また、動作負荷がかかると致命的な故障が発生する可能性もあります。

Q: 工業用スプロケットの歯先硬化をいつ指定すればよいですか?

A: 歯数が 25 以下のドライブ システムには硬化歯を強くお勧めします。これらは、非常に摩耗性の高い環境で動作するシステムにも必須です。大きな衝撃負荷を受けるドライブでは、歯の急激なせん断を防ぐ必要があります。

Q: ステンレス鋼のスプロケットは炭素鋼のスプロケットと同じくらい強度がありますか?

A: いいえ。ステンレス鋼は洗浄環境において優れた耐食性を発揮します。ただし、一般に、熱処理された炭素鋼よりも表面硬度と引張強度が低くなります。ステンレス製コンポーネントを指定する場合は、耐荷重の計算を下方修正する必要があります。

Q: スプロケットを交換する必要があるかどうかはどうすればわかりますか?

A: 歯形をよく見てください。かぎ状または「フカヒレ」状の歯は、深刻な摩耗を示しています。歯の根が深くなった場合も、破損が差し迫っていることを示します。最後に、チェーンを 3 時の位置の歯から大きく引き離すことができるかどうかを確認します。
