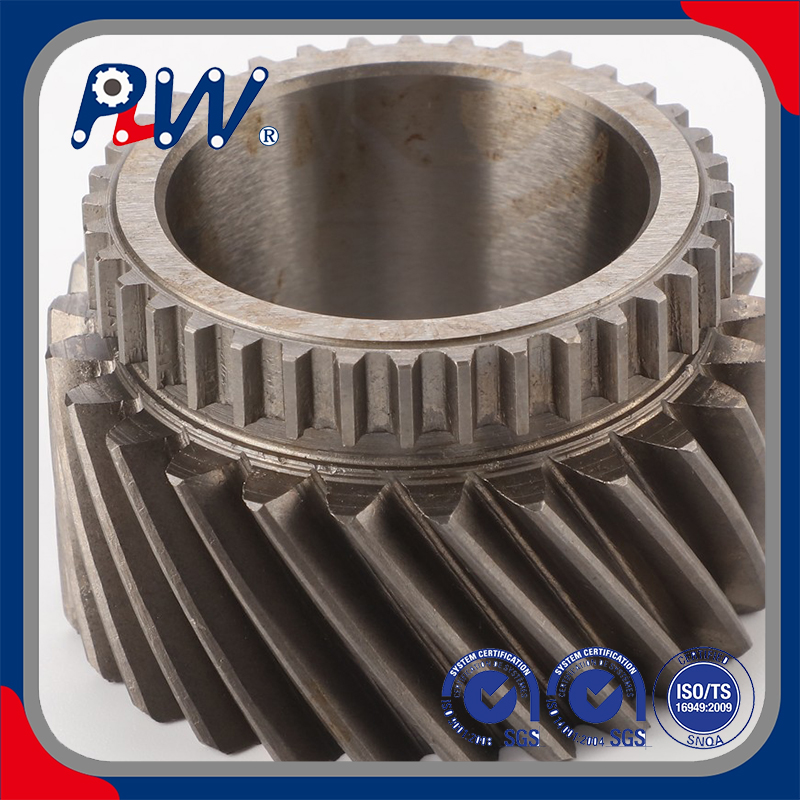

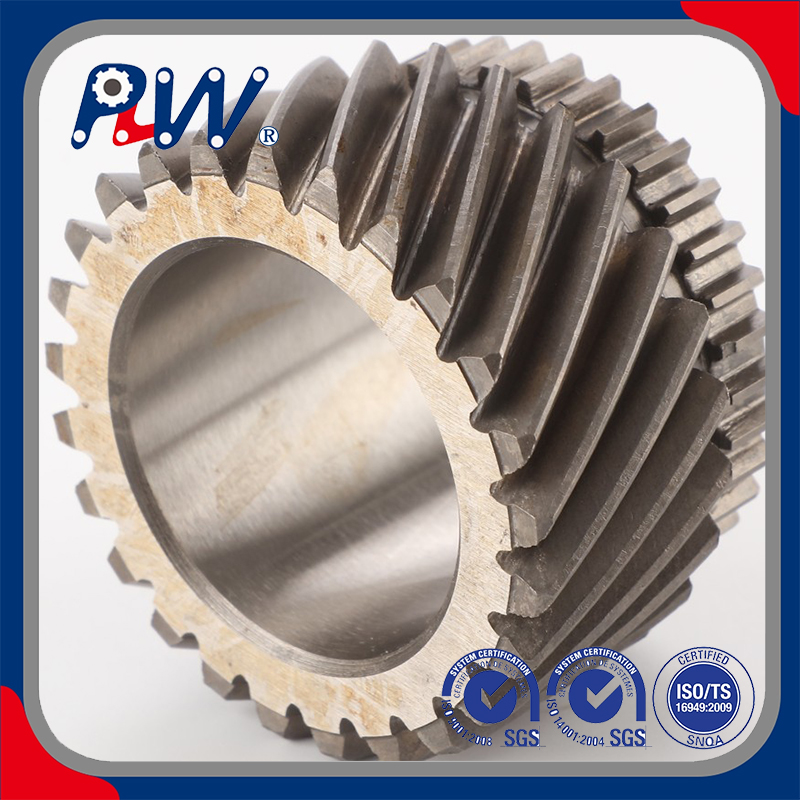

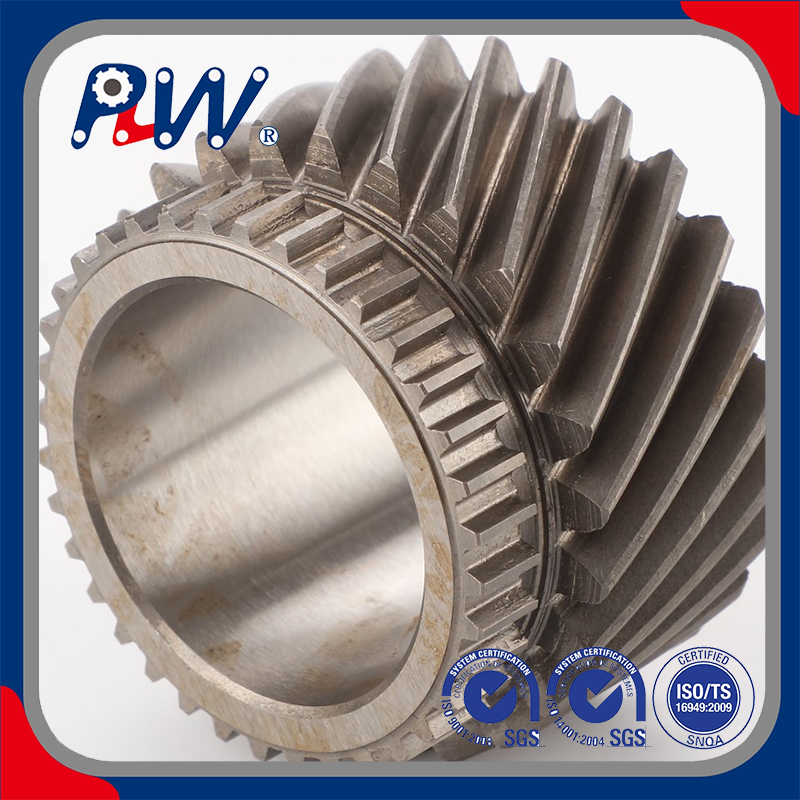

저소음 헬리컬 기어 - 평행 샤프트 동력 시스템을 위한 20° 압력각

1. 한 문장 핵심 요약

2. 전문 기술 세부 사항

1. 기본 정의 및 분류

• 핵심 원리: 나선형 톱니 라인이 있는 원통형 기어; 맞물림은 점진적 접촉(평기어의 순간 접촉 대신)을 통해 발생하여 충격 하중을 줄이고 평행 샤프트 사이의 동력 전달에 적합합니다.

• 주요 유형:

• 오른손 헬리컬 기어(Right-hand Helical Gear): 톱니 라인이 오른쪽 위로 나선 모양으로 가장 널리 사용됩니다.

• 왼쪽 헬리컬 기어: 치아 라인이 왼쪽 위로 나선형으로 나타나며 오른쪽 기어와 쌍을 이루어야 합니다.

• 헤링본 기어: 왼쪽 및 오른쪽 나선형 톱니로 대칭적으로 구성되어 축방향 힘을 제거하며 고하중, 고속 응용 분야(예: 해양 추진 시스템)에 이상적입니다.

2. 핵심 기술 매개변수

3. 장점 및 적용 시나리오

• 핵심 이점:

• 부드러운 맞물림 및 저소음(점진적인 접촉으로 충격 감소)

• 스퍼 기어보다 부하 용량이 30%-50% 더 높습니다(톱니 접촉 면적이 더 넓음).

• 컴팩트한 구조로 제한된 공간에서 더 큰 기어비를 가능하게 합니다.

• 일반적인 응용 분야:

• 산업 기계: 기어박스, 컨베이어, 압축기, 공작 기계 스핀들;

• 자동차 부문: 변속기, 구동축, 엔진 타이밍 시스템;

• 일반 기계: 팬, 펌프, 감속기;

• 고급 장비: 로봇 관절, 항공우주 전송 부품.

4. 재료 및 제조 표준

• 공통 재료:

• 강철: 20CrMnTi(침탄 및 담금질, 무거운 하중용), 45# 강철(담금질 및 담금질, 중간 하중용);

• 주철: HT200(저속, 경부하 시나리오용, 비용 효율적);

• 비금속 재료: 나일론, POM(저소음, 무급유 용도).

• 국제 표준:

• ISO 6336(기어 부하 용량 계산 표준);

• AGMA 2001(미국 기어 제조 협회 표준);

• DIN 3990(헬리컬 기어 기하학적 정확도에 대한 독일 표준);

• GB/T 10095(헬리컬 기어 정확도에 대한 중국 표준).

5. 평기어와 주요 차이점
