헬리컬 기어의 종류는 무엇입니까?

1. 소개

중장비가 어떻게 원활하고 효율적인 동력 전달을 달성하는지 궁금한 적이 있습니까? 그 비밀은 헬리컬 기어에 있는 경우가 많습니다. 높은 부하 용량과 원활한 작동으로 잘 알려진 이 기어는 많은 산업 분야에서 필수적입니다. 이 기사에서는 다양한 유형의 헬리컬 기어, 해당 응용 분야 및 필요에 맞는 올바른 기어를 선택하는 방법에 대해 알아봅니다.



2. 헬리컬 기어의 이해: 주요 특징

헬리컬 기어란 무엇입니까?

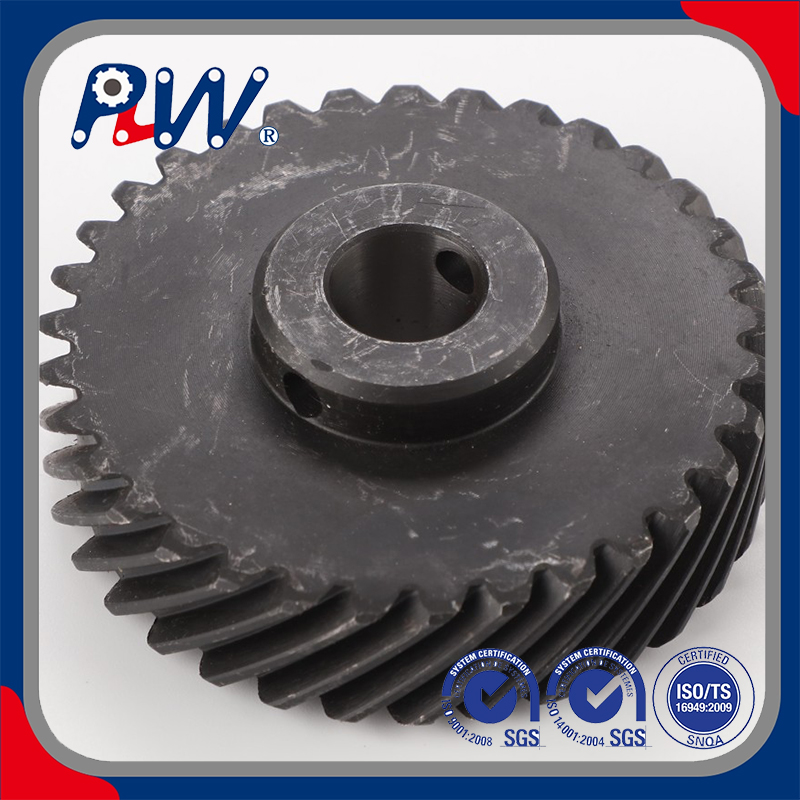

헬리컬 기어는 톱니가 회전축에 대해 비스듬히 절단된 원통형 기어입니다. 직선 톱니가 동시에 맞물리는 평기어와 달리 헬리컬 기어는 점진적으로 맞물려 충격 하중을 줄이는 데 도움이 됩니다. 헬리컬 기어의 톱니는 헬릭스 각도라고 알려진 특정 각도로 설정됩니다. 이러한 각진 디자인은 더 부드러운 작동, 더 낮은 소음 수준 및 더 높은 효율성을 가능하게 하여 동력 전달 시스템에 사용하기에 이상적입니다.

헬리컬 기어는 어떻게 작동합니까?

헬리컬 기어의 주요 장점은 톱니 설계에 있습니다. 기어가 회전함에 따라 평기어처럼 톱니가 급격하게 연결되는 것이 아니라 점차적으로 서로 접촉하게 됩니다. 이러한 점진적인 결합은 진동을 줄이고 기어 톱니가 서로 건너뛰거나 부딪힐 가능성을 최소화합니다. 또한 톱니의 점진적인 맞물림은 하중을 기어 전체에 더욱 균등하게 분산시켜 보다 원활한 동력 전달을 가능하게 합니다. 또한 이 맞물림 방법은 다른 유형의 기어에 비해 기어에서 발생하는 소음을 크게 줄여주는데, 이는 소음 감소가 중요한 응용 분야에서 매우 중요합니다.

헬리컬 기어 사용의 장점

헬리컬 기어는 다른 유형의 기어에 비해 몇 가지 장점을 제공합니다.

● 원활한 작동: 헬리컬 기어의 톱니가 점진적으로 맞물리므로 소음과 진동이 최소화되어 동력 전달이 원활해지고 기어 마모가 줄어듭니다.

● 더 높은 부하 용량: 각진 톱니로 인해 헬리컬 기어는 스퍼 기어보다 더 높은 부하를 처리할 수 있습니다. 표면 접촉 면적이 증가하면 힘을 보다 효과적으로 분산할 수 있어 고전력 응용 분야에 적합합니다.

● 효율적인 동력 전달: 헬리컬 기어는 매우 효율적이며 부드럽고 지속적인 동력 전달을 제공하여 기계 시스템의 전반적인 성능을 향상시키는 데 도움이 됩니다.

이러한 이점으로 인해 헬리컬 기어는 저전력 시스템부터 대형 산업 기계에 이르기까지 광범위한 응용 분야에 사용됩니다.



3. 헬리컬기어의 종류

헬리컬 기어는 다양한 구성과 유형으로 제공되며 각각은 특정 용도에 맞게 설계되었습니다. 시스템에 적합한 장비를 선택하려면 이러한 유형 간의 차이점을 이해하는 것이 중요합니다.

단일 시작 헬리컬 기어

단일 시작 헬리컬 기어가 가장 일반적으로 사용되는 유형입니다. 기어 주위에 나선형으로 배열된 단일 세트의 톱니가 특징입니다. 이러한 유형의 기어는 안정적이고 원활한 동력 전달을 제공하므로 중간 부하 응용 분야에 적합합니다. 이 기어는 효율적인 동력 전달이 필요하지만 극심한 토크나 속도 변동이 발생하지 않는 기계에 이상적입니다.

● 장점: 디자인이 단순하고 비용 효율적이며 범용적으로 사용하기에 안정적입니다.

● 용도: 자동차 기어 시스템, 컨베이어, 기타 산업 기계.

다중 시작 헬리컬 기어

멀티 스타트 헬리컬 기어에는 두 세트 이상의 톱니가 있어 기어 간 맞물림이 더 빨라집니다. 이 설계는 원활한 동력 전달을 유지하면서 더 높은 하중과 더 높은 속도를 처리할 수 있는 기어의 용량을 증가시킵니다. 멀티 스타트 기어는 빠른 속도 변화와 강력한 동력 전달이 필요한 용도에 사용됩니다.

● 장점: 하중 지지력이 증가하고 맞물림이 부드러워지며 고속 응용 분야에 더 적합합니다.

● 응용 분야: 고속 기계, 중장비 산업 장비, 고성능 자동차 시스템.

왼쪽 및 오른쪽 헬리컬 기어

헬리컬 기어는 나선 방향에 따라 오른쪽 기어와 왼쪽 기어로 분류됩니다. 오른쪽 헬리컬 기어의 톱니는 오른쪽으로 나선형으로 올라가고, 왼쪽 헬리컬 기어의 톱니는 왼쪽으로 나선형으로 되어 있습니다. 주요 차이점은 올바른 작동을 위해 왼쪽 및 오른쪽 헬리컬 기어가 함께 쌍을 이루어야 한다는 것입니다.

● 장점: 이 기어는 서로 비스듬한 방향의 샤프트 사이에서 동력을 전달할 수 있어 다양한 용도로 활용도가 높습니다.

● 응용 분야: 크로스 샤프트 드라이브 또는 웜 기어와 같이 역회전 방향이 필요한 시스템.

평행 헬리컬 기어

평행 헬리컬 기어는 두 개의 기어가 평행 샤프트에서 작동해야 하는 응용 분야용으로 설계되었습니다. 이 기어는 높은 정밀도를 제공하며 소음 수준을 낮게 유지하면서 고속으로 작동할 수 있습니다. 평행 헬리컬 기어는 공간 제약이 있지만 여전히 고성능이 요구되는 상황에서 특히 유용합니다.

● 장점: 높은 정밀도, 효율적인 동력 전달, 조용한 작동.

● 용도: 자동차 기어박스, 정밀 기계, 컨베이어 시스템.



4. 헬리컬 기어의 일반적인 응용

헬리컬 기어는 효율적인 동력 전달이 필요한 많은 산업에서 사용됩니다. 다음은 일반적으로 사용되는 몇 가지 예입니다.

자동차 애플리케이션

자동차 산업에서 헬리컬 기어는 기어박스, 특히 수동 및 자동 변속기에 광범위하게 사용됩니다. 헬리컬 기어 톱니의 부드러운 맞물림은 일반적으로 스퍼 기어와 관련된 소음과 진동을 줄여 자동차 엔진 및 기어 시스템의 까다로운 환경에 이상적입니다. 이러한 기어는 구동축, 엔진 타이밍 시스템 및 차량 구동계의 기타 구성요소에서도 찾아볼 수 있습니다.

산업용 장비

헬리컬 기어는 무거운 하중에서 작동하는 산업 기계의 중요한 구성 요소입니다. 대형 기계의 기어박스부터 제조 공장의 컨베이어까지 헬리컬 기어는 이러한 시스템의 높은 전력 요구 사항을 처리하도록 설계되었습니다. 원활하고 효율적으로 전력을 전달하는 능력은 광업, 건설, 제조 등의 산업에 이상적입니다.

항공우주 및 로봇공학

항공우주, 로봇공학, 고정밀 산업에서 정확성과 신뢰성의 중요성은 아무리 강조해도 지나치지 않습니다. 헬리컬 기어는 이러한 응용 분야에 필요한 내구성과 정밀도를 제공하여 기계가 극한 조건에서 최적으로 작동하도록 보장합니다. 헬리컬 기어의 부드럽고 조용한 작동은 성능이 중요한 항공우주 엔진과 로봇 시스템에서 특히 중요합니다.

5. 기계에 헬리컬 기어를 사용하는 장점

헬리컬 기어는 산업 및 고강도 응용 분야에서 다양한 이점을 제공합니다.

더 높은 부하 용량

헬리컬 기어의 주요 장점 중 하나는 무거운 하중을 지탱할 수 있다는 것입니다. 헬리컬 기어의 각진 톱니는 기어 사이에 더 큰 접촉 면적을 생성하여 하중을 보다 균등하게 분산시키는 데 도움이 됩니다. 이를 통해 기어 마모 가능성이 줄어들고 기어가 고장 없이 더 높은 토크를 처리할 수 있습니다.

높은 하중을 경험하거나 견고한 성능이 필요한 응용 분야의 경우 향상된 하중 처리를 위해 다중 시작 헬리컬 기어 사용을 고려하십시오.

부드럽고 조용한 작동

급격하게 맞물려 큰 소음이 발생할 수 있는 평기어와 달리 헬리컬 기어는 점진적으로 맞물려 작동이 부드럽고 조용합니다. 이러한 특성은 자동차 변속기 및 소음에 민감한 산업 기계와 같이 소음 감소가 우선시되는 환경에서 특히 유용합니다.

자동차 시스템 및 로봇 공학과 같이 소음에 민감한 응용 분야의 경우 헬리컬 기어는 다른 기어 유형에 비해 확실한 이점을 제공합니다.

수명 연장

부드러운 작동과 점진적인 톱니 맞물림으로 인해 헬리컬 기어는 일반적으로 스퍼 기어와 같은 다른 기어 유형보다 오래 지속됩니다. 치아의 마모가 감소하면 작동 수명이 길어지고 유지 관리 비용이 절감되고 기계의 신뢰성이 높아집니다.

적절한 윤활 및 정렬 점검과 같은 정기적인 유지 관리를 통해 헬리컬 기어의 수명을 더욱 연장할 수 있습니다.



6. 귀하의 응용 분야에 적합한 유형의 헬리컬 기어 선택

올바른 유형의 헬리컬 기어를 선택하려면 재료, 크기, 부하 용량 및 속도 요구 사항을 포함한 여러 요소를 신중하게 고려해야 합니다. 최적의 성능을 보장하려면 기어 유형을 작업의 특정 요구 사항에 맞추는 것이 중요합니다.

고려해야 할 요소

헬리컬 기어를 선택할 때 다음과 같은 요소를 고려하십시오.

● 재질: 기어는 강철, 주철, 나일론, POM 등의 비금속 재질 등 다양한 재질로 제작할 수 있습니다.

● 크기: 기어의 크기에 따라 처리할 수 있는 힘이 결정됩니다. 기어가 클수록 일반적으로 더 많은 하중 지지 용량을 제공합니다.

● 부하 및 속도 요구 사항: 고속 응용 분야에는 다중 시작 헬리컬 기어가 필요할 수 있는 반면, 범용 응용 분야에는 단일 시작 기어에 더 적합할 수 있습니다.

멀티 스타트 기어와 싱글 스타트 기어를 선택해야 하는 경우

단일 시동 헬리컬 기어와 다중 시동 헬리컬 기어 사이의 선택은 적용 분야의 요구 사항에 따라 달라집니다. 다중 시동 기어는 고속 및 고출력 응용 분야에 이상적인 반면, 단일 시동 기어는 일반 용도에 더 적합합니다.

고속 성능이 요구되는 시스템으로 작업하는 경우 멀티 스타트 기어가 보다 효율적인 동력 전달을 제공합니다.

유지 관리 및 관리 팁

헬리컬 기어의 수명을 보장하려면 적절한 유지 관리가 필수적입니다. 마찰과 과열을 방지하려면 정기적인 윤활이 중요합니다. 또한 적절한 정렬을 보장하고 주기적으로 마모를 점검하면 조기 기어 고장을 방지하는 데 도움이 됩니다.

마찰을 줄이고 과도한 마모를 방지하려면 헬리컬 기어에 윤활유를 잘 바르십시오.



7. 헬리컬 기어가 다른 기어 유형과 비교되는 방법

헬리컬 기어는 스퍼 및 베벨 기어와 같은 다른 유형의 기어와 비교되는 경우가 많으며 각 기어에는 장점과 한계가 있습니다.

헬리컬 기어와 스퍼 기어

헬리컬 기어와 스퍼 기어는 모두 동력을 전달하는 데 사용되지만 둘 사이에는 몇 가지 주요 차이점이 있습니다.

● 맞물림 방법: 헬리컬 기어는 점진적으로 맞물리고 스퍼 기어는 갑자기 맞물립니다.

● 소음 수준: 헬리컬 기어는 부드러운 결합으로 인해 더 조용한 반면, 스퍼 기어는 순간적인 맞물림으로 인해 더 많은 소음을 발생시킵니다.

● 부하 용량: 헬리컬 기어는 스퍼 기어보다 더 높은 부하를 처리할 수 있으므로 중부하 작업에 더 적합합니다.

비교항목	헬리컬 기어	평기어
메싱 방법	점진적인 접촉, 낮은 영향	즉각적인 접촉, 높은 충격
소음 수준	낮은	높은
부하 용량	높은	중간
축력	있음(스러스트 베어링 필요)	없음
제조 난이도	높음(특수 공작기계 필요)	하한(간이가공)

헬리컬 기어와 베벨 기어

베벨기어는 주로 평행축에 사용되는 헬리컬기어와 달리 서로 평행하지 않은 축 사이에서 동력을 전달하기 위해 사용됩니다. 베벨 기어는 특정 각도 변속기 응용 분야에 필수적이지만 헬리컬 기어는 평행 샤프트 응용 분야에 더 나은 효율성과 부하 용량을 제공합니다.

베벨 기어는 비스듬히 배치된 샤프트 사이에서 동력을 전달하는 데 이상적이지만 헬리컬 기어는 평행 샤프트에 대해 더 부드러운 작동과 더 높은 부하 용량을 제공합니다.



8. 중부하 산업용 변속기용 고정밀 헬리컬 기어

헬리컬 기어는 높은 하중을 처리하고 부드럽고 조용한 동력 전달을 제공하며 뛰어난 효율성을 제공하는 능력으로 인해 다양한 산업 응용 분야에 필수적입니다. 고정밀 헬리컬 기어 제조에 합금강을 사용하는 것은 견고하고 안정적이며 오래 지속되는 부품이 필요한 산업에서 점점 더 중요해지고 있습니다. 이러한 기어는 상당한 응력 하에서 높은 부하 용량과 부드러운 성능을 요구하는 중부하 작업에 특히 필수적입니다.

고정밀 헬리컬기어의 핵심특징

● 부드럽고 저소음 동력 전달: 헬리컬 기어의 나선형 톱니 디자인은 점진적인 맞물림을 허용하여 충격 부하와 소음을 줄입니다. 이 기능은 작동 소음을 줄이는 것이 최우선인 응용 분야에서 매우 중요합니다.

● 높은 부하 용량: 헬리컬 기어는 스퍼 기어에 비해 톱니 사이의 접촉 면적이 더 크기 때문에 30%-50% 더 높은 부하 용량을 제공합니다. 따라서 중장비 산업 기계에 이상적입니다.

● 효율성 및 내구성: 헬리컬 기어는 과도한 사용에도 불구하고 높은 작동 효율성을 제공하도록 설계되었습니다. 따라서 장기간 내구성이 요구되는 고부하 시스템에 적합합니다.

주요 기술 매개변수

매개변수	정의
모듈(m)	π에 대한 원형 피치의 비율; 표준 산업 값 범위는 1-20mm입니다. 기어 크기와 부하 용량을 결정합니다.
압력각(α)	일반적으로 20°이며 맞물림의 부드러움과 힘 전달에 영향을 미칩니다.
나선 각도(β)	치선과 기어 축 사이의 각도는 일반적으로 8°-20°입니다. β가 클수록 부하 용량이 증가합니다.
톱니 수(z)	기어비에 영향을 미치는 총 톱니 수입니다. 일반적으로 치아 수는 12~60개입니다.
면폭(b)	기어의 축 폭, 강도 및 설치 공간의 균형.

재료 및 제조 표준

● 공통 재료:

○ 강철: 20CrMnTi(중하중용, 침탄 및 담금질), 45# 강철(담금질 및 템퍼링, 중간 하중용).

○ 주철: HT200(저속, 경부하 용도, 비용 효율적).

○ 비금속 재료: 나일론 및 POM(저소음, 무급유 용도).

● 국제 표준:

○ ISO 6336: 기어 부하용량 계산 표준.

○ AGMA 2001: 미국 기어 제조 협회 표준.

○ DIN 3990: 헬리컬 기어 기하학적 정확도에 대한 독일 표준입니다.

○ GB/T 10095: 헬리컬 기어 정확도에 대한 중국 표준입니다.



9. 결론

결론적으로 헬리컬 기어는 다양한 산업 분야에서 효율적이고 원활하며 안정적인 동력 전달을 위해 필수적입니다. 각진 톱니는 점진적인 맞물림을 허용하여 소음과 진동을 줄이면서 다른 기어 유형보다 더 높은 하중을 처리합니다. 단일 시작, 다중 시작, 왼쪽, 오른쪽 또는 병렬 구성을 사용하든 각 유형은 특정 응용 분야 요구 사항에 따라 뚜렷한 이점을 제공합니다.

올바른 헬리컬 기어를 선택하려면 부하 용량, 속도 및 재료와 같은 요소를 고려하십시오. 정기적인 유지 관리를 통해 장기간 성능과 효율성이 보장됩니다. 궁극적으로 헬리컬 기어는 고성능 기계를 위한 내구성 있는 솔루션을 제공하므로 많은 기계 시스템에서 필수 불가결합니다. ~에 HANGZHOU PERPETUAL MACHINERY & EQUIPMENT CO., LTD 는 다양한 산업의 요구 사항을 충족하는 고품질 헬리컬 기어 제조를 전문으로 하며 최적의 성능과 신뢰성을 보장합니다.



FAQ

Q: 헬리컬 기어란 무엇입니까?

A: 헬리컬 기어는 톱니가 회전축에 대해 비스듬히 절단된 기어로, 부드럽고 점진적인 맞물림이 가능합니다. 효율적이고 조용하며 고부하 동력 전달이 필요한 기계에 일반적으로 사용됩니다.

Q: 헬리컬 기어는 어떻게 작동하나요?

A: 헬리컬 기어는 각진 톱니를 점진적으로 맞물림으로써 작동합니다. 이는 충격 부하를 줄이고 스퍼 기어에 비해 더 부드럽고 조용한 동력 전달을 가능하게 합니다. 따라서 고속 및 고부하 애플리케이션에 이상적입니다.

Q: 헬리컬 기어에는 어떤 유형이 있나요?

A: 헬리컬 기어의 주요 유형에는 단일 시작, 다중 시작, 왼쪽, 오른쪽 및 평행 헬리컬 기어가 포함됩니다. 각 유형에는 더 높은 부하 용량과 더 빠른 속도를 제공하는 다중 시동 기어와 함께 특정 응용 분야가 있습니다.

Q: 헬리컬 기어가 자동차 애플리케이션에 사용되는 이유는 무엇입니까?

A: 헬리컬 기어는 원활한 작동과 높은 하중을 처리할 수 있는 능력 때문에 자동차 변속기에 사용됩니다. 조용하고 효율적인 성능은 차량 시스템의 기어 변속을 더욱 부드럽게 하고 소음을 줄여줍니다.
