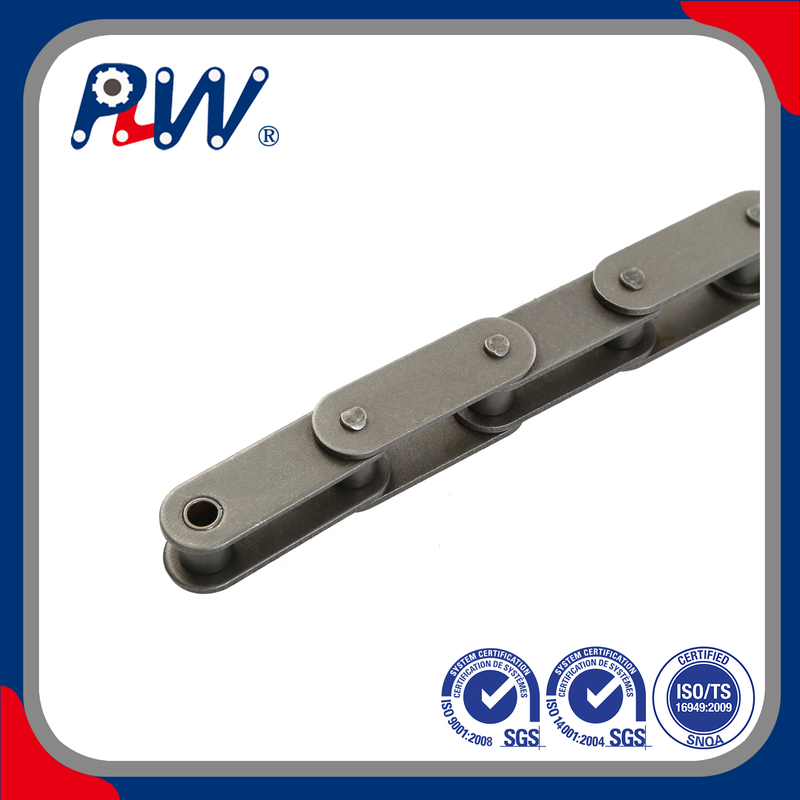

Cadeias transportadoras （Série FV）
A cadeia transportadora da série FV inclui principalmente a cadeia transportadora do tipo FV, a cadeia transportadora do tipo FV com placa conectada, cadeia transportadora do tipo FVT com placa alta e a corrente transportadora de eixo de pino do tipo FVC. O tom dessas cadeias é um número inteiro métrico, que é um tipo de corrente de rolo ou corrente de manga, e os rolos têm uma variedade de formas estruturais, e vários acessórios podem ser configurados de acordo com as condições de trabalho.
A cadeia transportadora do tipo FV e seus tipos de derivados são usados principalmente na maquinaria de transmissão de vários itens, incluindo, entre outros, metalurgia, mineração, açúcar, vinificação, cerâmica, fabricação de papel e outras indústrias. Com sua alta resistência, alta resistência e flexibilidade de desgaste, essas cadeias atendem às necessidades de transmitir sob diferentes condições de trabalho.
| DIN Nº da cadeia | Tom | do rolo Dimensão | do mato Diâmetro | ||||||||||
| Din Cadena não | Paso | Dimensões Rodillo | Diámetro Casquillo | ||||||||||
| P | d1 max | d4 max | d5 max | d6 max | G | D3 máx | |||||||
| mm | mm | mm | mm | mm | mm | mm | |||||||
| Fv40 | 50.0 | 63.0 | 80.0 | 100.0 | 125.0 | - | - | 32.0 | 20.0 | 40.0 | 50.0 | 4.0 | 15.0 |
| Fv63 | 63.0 | 80.0 | 100.0 | 125.0 | 160.0 | - | - | 40.0 | 26.0 | 50.0 | 63.0 | 5.0 | 18.0 |
| Fv90 | 63.0 | 80.0 | 100.0 | 125.0 | 160.0 | 200.0 | 250.0 | 48.0 | 30.0 | 63.0 | 78.0 | 6.5 | 20.0 |
| FV112 | 100.0 | 125.0 | 160.0 | 200.0 | 250.0 | - | - | 55.0 | 32.0 | 72.0 | 90.0 | 7.5 | 22.0 |
| FV140 | 100.0 | 125.0 | 160.0 | 200.0 | 250.0 | - | - | 60.0 | 36.0 | 80.0 | 100.0 | 9.0 | 26.0 |
| FV180 | 125.0 | 160.0 | 200.0 | 250.0 | 315.0 | - | - | 70.0 | 42.0 | 100.0 | 125.0 | 13.0 | 30.0 |
| FV250 | 160.0 | 200.0 | 250.0 | 315.0 | 400.0 | - | - | 80.0 | 50.0 | 125.0 | 155.0 | 15.0 | 36.0 |
| FV315 | 160.0 | 200.0 | 250.0 | 315.0 | 400.0 | - | - | 90.0 | 60.0 | 140.0 | 175.0 | 18.0 | 42.0 |
| DIN Nº da cadeia | Largura entre placas internas | do pino Diâmetro | Comprimento do pino | Profundidade da placa | da placa Espessura | Força de tração final | ||
| Din Cadena não | ancho Interior | Diámetro pasador | Longitud Pasador | Alta Placas | Ancho placas | Resis. rotura | ||
| B1 min | d2 max | L min | LC MAX | H2 máx | T max | Q min | *Q min | |
| mm | mm | mm | mm | mm | mm | kn/lb. | kn/lb. | |
| Fv40 | 18.0 | 10.0 | 36.0 | 39.0 | 25.0 | 3.0 | 40.0/9091 | 47.0/10681 |
| Fv63 | 22.0 | 12.0 | 45.0 | 48.5 | 30.0 | 4.0 | 63.0/14317 | 75.0/17045 |
| Fv90 | 25.0 | 14.0 | 53.0 | 56.5 | 35.0 | 5.0 | 90.0/20453 | 115.0/26136 |
| FV112 | 30.0 | 16.0 | 62.0 | 66.0 | 40.0 | 6.0 | 112.0/25452 | 170.0/38636 |
| FV140 | 35.0 | 18.0 | 67.0 | 71.5 | 45.0 | 6.0 | 140.0/31815 | 180.0/40908 |
| FV180 | 45.0 | 20.0 | 86.0 | 92.0 | 50.0 | 8.0 | 180.0/40908 | 250.0/56817 |
| FV250 | 55.0 | 26.0 | 97.0 | 103.5 | 60.0 | 8.0 | 250.0/56817 | 300.0/68181 |
| FV315 | 65.0 | 30.0 | 113.0 | 126.5 | 70.0 | 10.0 | 315.0/71591 | 480.0/109089 |
*Q carga de quebra mais alta com placas endurecidas
*Q: Placas endurecidas, prefeito Carga de Rotura
