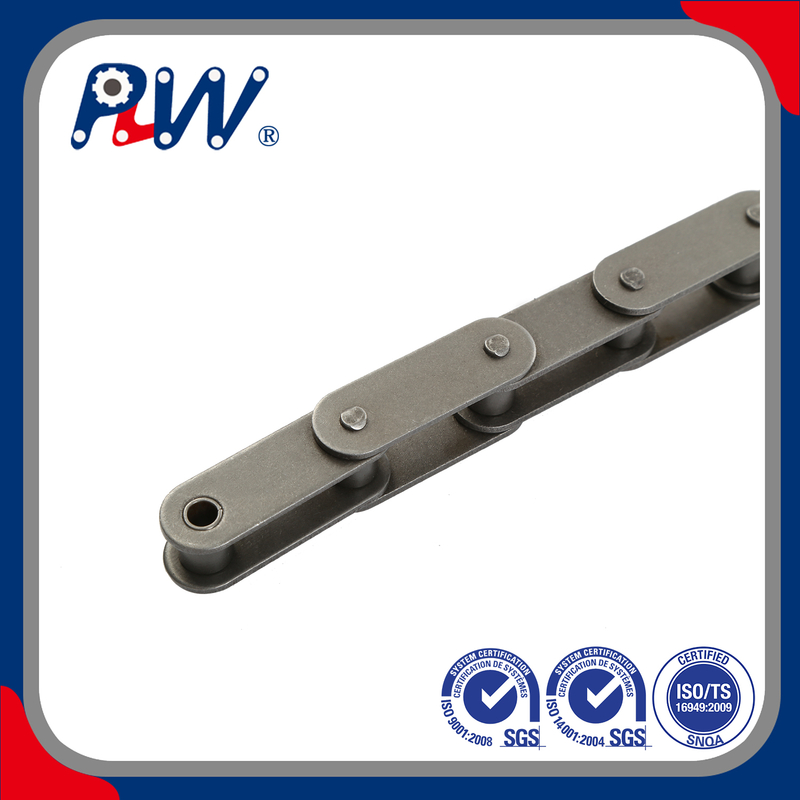

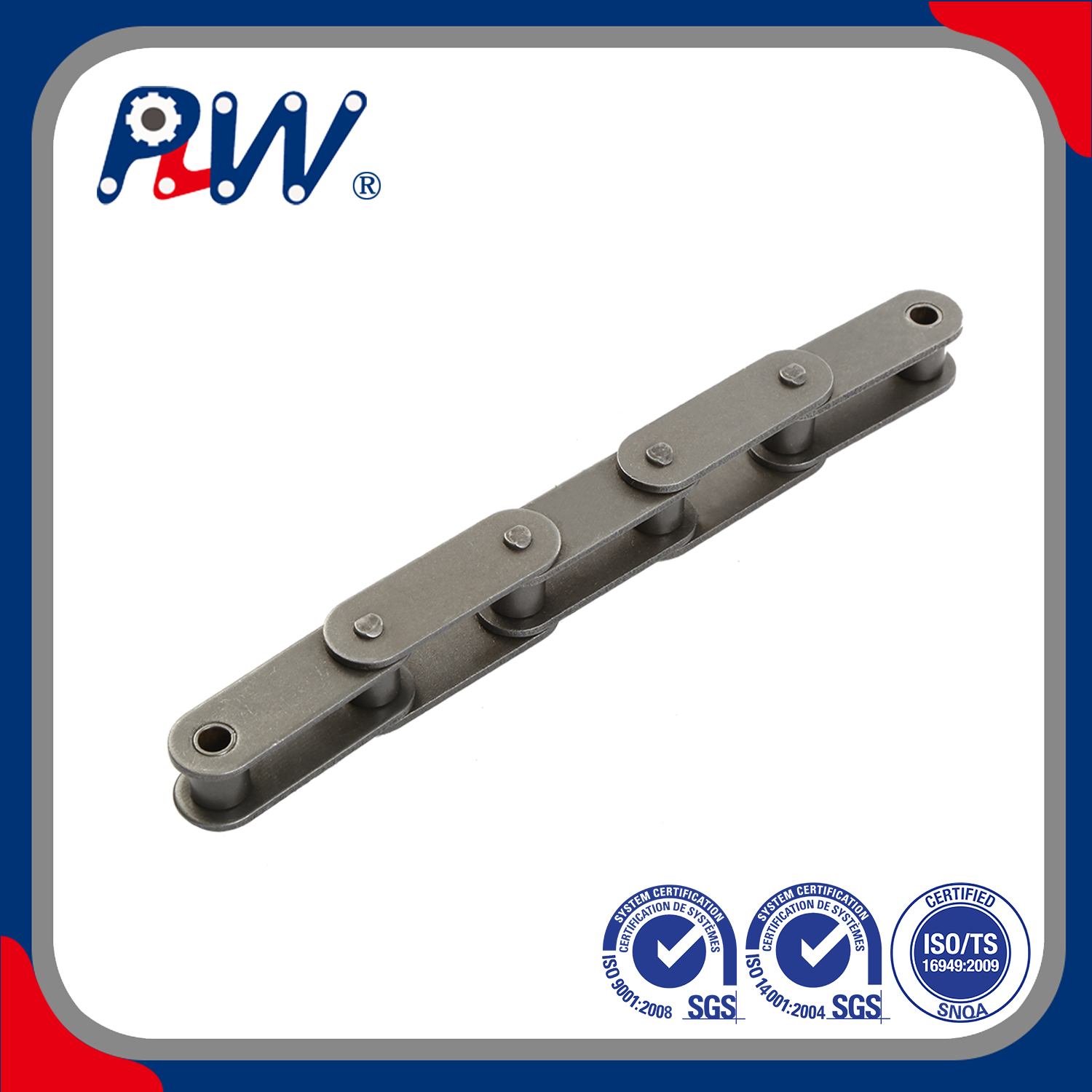

FV 시리즈 산업용 컨베이어 체인

DIN     체인 번호	정점							롤러     치수					부시     직경
DIN     카데나 아니요	파소							치수     로딜로					직경     카스키요
	피							d1     최대	d4     최대	d5     최대	d6     최대	G	d3     최대
	mm							mm	mm	mm	mm	mm	mm
FV40	50.0	63.0	80.0	100.0	125.0	-	-	32.0	20.0	40.0	50.0	4.0	15.0
FV63	63.0	80.0	100.0	125.0	160.0	-	-	40.0	26.0	50.0	63.0	5.0	18.0
FV90	63.0	80.0	100.0	125.0	160.0	200.0	250.0	48.0	30.0	63.0	78.0	6.5	20.0
FV112	100.0	125.0	160.0	200.0	250.0	-	-	55.0	32.0	72.0	90.0	7.5	22.0
FV140	100.0	125.0	160.0	200.0	250.0	-	-	60.0	36.0	80.0	100.0	9.0	26.0
FV180	125.0	160.0	200.0	250.0	315.0	-	-	70.0	42.0	100.0	125.0	13.0	30.0
FV250	160.0	200.0	250.0	315.0	400.0	-	-	80.0	50.0	125.0	155.0	15.0	36.0
FV315	160.0	200.0	250.0	315.0	400.0	-	-	90.0	60.0	140.0	175.0	18.0	42.0

DIN     체인 번호	폭     사이의     내부 플레이트	핀     직경	핀 길이		플레이트 깊이	판     두께	최고의 인장 강도
DIN     카데나     아니요	안초     인테리어	직경 파사     도르	경도 파사     도르		알투라     플라카스	앵커     플라카스	레시스. 로투라
	b1     분	d2     최대	L     분	LC     최대	h2     최대	T     최대	Q     분	*Q     분
	mm	mm	mm	mm	mm	mm	kN/LB	kN/LB
FV40	18.0	10.0	36.0	39.0	25.0	3.0	40.0/9091	47.0/10681
FV63	22.0	12.0	45.0	48.5	30.0	4.0	63.0/14317	75.0/17045
FV90	25.0	14.0	53.0	56.5	35.0	5.0	90.0/20453	115.0/26136
FV112	30.0	16.0	62.0	66.0	40.0	6.0	112.0/25452	170.0/38636
FV140	35.0	18.0	67.0	71.5	45.0	6.0	140.0/31815	180.0/40908
FV180	45.0	20.0	86.0	92.0	50.0	8.0	180.0/40908	250.0/56817
FV250	55.0	26.0	97.0	103.5	60.0	8.0	250.0/56817	300.0/68181
FV315	65.0	30.0	113.0	126.5	70.0	10.0	315.0/71591	480.0/109089

*Q 강화된 플레이트의 파괴 하중이 더 높습니다.

*Q:Placasbearcidas, 시장 carga de rotura

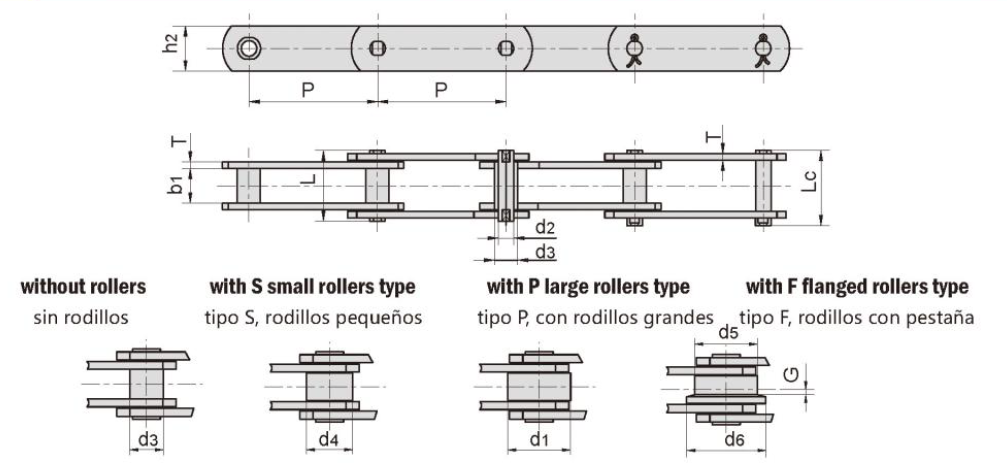

컨베이어 체인(FV 시리즈)

구조적 특징

1. 다양한 피치 범위

   FV 시리즈 체인은 산업 장비의 다양한 운반 속도 및 하중 요구 사항을 수용하기 위해 40mm에서 500mm에 이르는 미터법 정수 피치를 채택합니다.
2. 다양한 롤러 구성

   특정 응용 분야 시나리오에 맞게 여러 롤러 디자인을 사용할 수 있습니다.

• 롤러리스 유형: 저마찰, 평면 운반 작업용

• S형 소형 롤러: 경하중, 고속 재료 이송에 이상적

• P형 대형 롤러: 접촉 압력을 줄여 고하중 이송에 최적화됨

• F형 플랜지 롤러: 이송 중 작업물의 측면 변위를 방지합니다.

3. 특수 핀 샤프트 유형

   세 가지 코어 핀 샤프트 변형은 서로 다른 작동 요구 사항을 충족합니다.

• FV 유형: 중부하 작업에 적합한 높은 강성과 토크 전달 용량을 갖춘 솔리드 핀 컨베이어 체인

• FVC 유형: 중공 핀 컨베이어 체인으로 유연한 부착물 설치가 가능하고 특수 운반 작업을 위한 손쉬운 맞춤화가 가능합니다.

• FVT 유형: 향상된 지상고와 안정성으로 부피가 큰 품목을 운반하도록 설계된 대형 롤러, 승강 링크 플레이트 체인

성능 특성

• 뛰어난 강도 및 유연성

  고품질 합금강과 정밀 열처리 공정으로 제조된 FV 시리즈 체인은 인장 강도와 굴곡 피로 저항의 최적 균형을 달성합니다. 무거운 부하, 잦은 시동-정지 주기, 먼지가 많은 환경 등 가혹한 작동 조건을 견딜 수 있어 긴 서비스 수명과 최소한의 유지 관리를 보장합니다.
• 부드럽고 안정적인 이송

  정밀 가공된 롤러와 링크 플레이트 표면은 작동 중 마찰을 줄여 소음과 진동을 최소화합니다. 이 설계는 안정적인 재료 전달을 보장하여 장거리 운반 시스템에서도 작업물 걸림이나 손상을 방지합니다.
