مقایسه: Spur Gears vs. چرخ دنده های حلزونی - راهنمای عملی برای انتخاب چرخ دنده مناسب

1. مقدمه

آیا تا به حال به این فکر کرده اید که کدام دنده برای سیستم شما بهترین است؟ در حالی که چرخ دنده های حلزونی به عملکرد نرم و بی صدا معروف هستند، آیا همیشه انتخاب درستی هستند؟

در این مقاله، دنده‌های حلزونی را با چرخ‌دنده‌های خار مقایسه می‌کنیم و تفاوت‌ها و مزایای کلیدی آن‌ها را بررسی می‌کنیم. شما یاد خواهید گرفت که چه زمانی هر نوع دنده موثرتر است و چگونه بهترین تصمیم را برای نیازهای خود بگیرید.



2. مقایسه: چرخ دنده ها در مقابل چرخ دنده های حلزونی (تفاوت های مکانیکی هسته)

هندسه دندان: درگیری مستقیم در مقابل زاویه

اساسی ترین تفاوت بین چرخ دنده های مارپیچی و چرخ دنده های مارپیچ در هندسه دندان آنها نهفته است. چرخ‌دنده‌های خاردار دارای دندانه‌های مستقیمی هستند که مستقیماً مشبک می‌شوند، که منجر به درگیری آنی و ضربه‌ای بیشتر دندان می‌شود. با تماس دندان ها با یکدیگر، بار به سرعت منتقل می شود که باعث ایجاد لرزش و صدای بیشتری می شود. این طراحی ساده و مقرون به صرفه است اما محدودیت هایی از نظر ظرفیت بار و کنترل نویز دارد.

در مقابل، چرخ دنده های مارپیچ دارای دندانه هایی هستند که به صورت زاویه ای نسبت به محور چرخش بریده شده اند. این طراحی مارپیچ دندان امکان مش بندی تدریجی را فراهم می کند، جایی که دندان ها به جای اینکه یکباره به هم متصل شوند، به تدریج با هم تماس پیدا می کنند. این درگیری تدریجی بارهای ضربه ای را کاهش می دهد و چرخ دنده های مارپیچی را در حین کار بسیار نرم تر و بی صداتر می کند. مش بندی پیش رونده دندان ها همچنین منجر به توزیع بار بهتر می شود که چرخ دنده های مارپیچی را قادر می سازد تا بارهای بیشتری را در مقایسه با چرخ دنده های خار تحمل کنند و آنها را برای کاربردهای با گشتاور و سرعت بالا ایده آل می کند.

رفتار انتقال نیرو

وقتی صحبت از انتقال نیرو به میان می‌آید، چرخ دنده‌های خار نیرو را مستقیماً با درگیر شدن هر دندان به طور همزمان انتقال می‌دهند. این درگیری مستقیم باعث ایجاد انتقال ناگهانی نیرو می شود که می تواند منجر به بارهای شوک، ارتعاشات و نویز بیشتر شود. در حالی که این امر در برنامه های کم بار و سرعت کمتر قابل مدیریت است، با افزایش بار و سرعت، ناکارآمد و مشکل ساز می شود.

از طرف دیگر چرخ دنده های حلزونی به تدریج درگیر می شوند. همانطور که یکی از دندان ها شروع به مش بندی می کند، دندان بعدی به تدریج به تماس می پیوندد. این درگیری صاف بارگذاری شوک را کاهش می دهد، لرزش ها را به حداقل می رساند و منجر به عملکرد آرام تر می شود، که در صنایعی مانند گیربکس های خودرو که انتقال نرم قدرت برای راحتی و کارایی ضروری است، بسیار مهم است.

رانش محوری در مقابل بار شعاعی

یکی از ویژگی های مهم چرخ دنده های مارپیچ، بار محوری است که آنها ایجاد می کنند. به دلیل طراحی دندانه زاویه دار، چرخ دنده های مارپیچ هم نیروی شعاعی و هم نیروی محوری تولید می کنند. نیروی محوری در امتداد محور چرخش فشار می‌آورد که برای تحمل این بار نیاز به پشتیبانی اضافی از یاتاقان‌های رانش دارد. این توجه اضافی به طراحی پیچیدگی می بخشد و نیاز به مواد شفت قوی تر، ترازهای دقیق تر و یاتاقان های اضافی را افزایش می دهد.

در مقابل، چرخ دنده های خار فقط نیروهای شعاعی ایجاد می کنند که به صورت عمود بر محور چرخش فشار می آورند. در نتیجه چرخ دنده های خار نیازی به یاتاقان های رانش ندارند و طراحی و ساخت آنها را ساده تر و مقرون به صرفه تر می کند. با این حال، فقدان نیروی محوری ظرفیت حمل بار آنها را در مقایسه با چرخ دنده های مارپیچ محدود می کند.

نسبت تماس و دوام

نسبت تماس به تعداد دندان هایی که در یک زمان معین درگیر می شوند اشاره دارد. چرخ دنده های حلزونی معمولاً نسبت تماس بالاتری دارند، به این معنی که دندان های بیشتری در حین کار در تماس هستند. این منجر به توزیع بار بهتر می شود، زیرا نیرو روی چندین دندان پخش می شود. نسبت تماس بالاتر همچنین باعث کاهش سایش و پارگی روی دندان‌های فردی می‌شود و دوام و طول عمر کلی دنده را بهبود می‌بخشد.

چرخ دنده های خار، با نسبت تماس کمتری که دارند، در هر بار دندانه های کمتری در تماس هستند. در حالی که این لزوماً به این معنی نیست که دوام کمتری دارند، اما به این معنی است که بار روی دندان‌های کمتری متمرکز می‌شود که می‌تواند منجر به سایش سریع‌تر و عمر مفید کمتر در شرایط بار بالا شود.



3. چرخ دنده های هلیکال در مقابل چرخ دنده های خار: عملکرد در شرایط کاری واقعی

نویز و لرزش

عملکرد روان چرخ دنده های مارپیچ یکی از مهمترین مزایای آنها نسبت به چرخ دنده های مارپیچی است. مش بندی پیشرونده دندان، بار ضربه را در هر درگیری کاهش می دهد و منجر به کاهش ارتعاشات و سطوح نویز می شود. این ویژگی باعث می‌شود که چرخ دنده‌های مارپیچ برای کاربردهایی که کاهش نویز در اولویت هستند، مانند گیربکس‌های خودرو، ماشین‌آلات پرسرعت و سیستم‌های روباتیک، مناسب باشند.

در مقابل، چرخ دنده های خار صدای بیشتری را به دلیل شبکه شدن آنی دندان ها تولید می کنند. درگیری ناگهانی منجر به نیروی ضربه بالاتری می شود که لرزش و انرژی صوتی بیشتری تولید می کند. اگرچه چرخ دنده های خار در سرعت ها و بارهای کمتر ساکت تر هستند، اما با افزایش سرعت به طور قابل توجهی نویزتر می شوند و باعث می شود که برای کاربردهای پرسرعت یا حساس به نویز کمتر مطلوب باشند.

ظرفیت گشتاور و توزیع بار

یکی از ویژگی‌های برجسته چرخ‌دنده‌های مارپیچ توانایی آن‌ها در کنترل گشتاور و بار بالاتر است. تماس پیشرونده بین دندان ها باعث ایجاد یک منطقه تماس بزرگتر می شود که به توزیع موثر بار در سراسر چرخ دنده کمک می کند. این منجر به ظرفیت بار بیشتر در مقایسه با چرخ دنده‌های خار می‌شود که به سطح تماس کوچک‌تری متکی هستند و باعث می‌شود آنها در انتقال بارهای سنگین کمتر موثر باشند.

چرخ دنده های حلزونی معمولاً می توانند 30 تا 50 درصد بار بیشتری را نسبت به چرخ دنده های مارپیچی با همان اندازه تحمل کنند. این افزایش ظرفیت بار، چرخ دنده های مارپیچ را برای کاربردهایی مانند گیربکس های خودرویی با کارایی بالا، کمپرسورهای صنعتی و ماشین آلات سنگین که به انتقال گشتاور کارآمد نیاز دارند، به انتخاب ارجح تبدیل می کند.

عملکرد با سرعت بالا

در سرعت های بالا، چرخ دنده های مارپیچ به طور قابل توجهی بهتر از چرخ دنده های خار عمل می کنند. مش بندی صاف دندان احتمال تشدید و لرزش را کاهش می دهد که می تواند باعث ناپایداری و شکست در دورهای بالاتر در دقیقه شود. از سوی دیگر، چرخ دنده‌های خار به دلیل درگیر شدن ناگهانی دندان‌ها، در سرعت‌های بالا لرزش بیشتری تولید می‌کنند که می‌تواند منجر به بی‌ثباتی سیستم و سایش زودرس شود.

دقت و عکس العمل

هم چرخ دنده های مارپیچ و هم چرخ دنده های مارپیچی می توانند به کنترل برگشتی محکمی دست یابند، اما چرخ دنده های مارپیچی به دلیل بار محوری که ایجاد می کنند، نسبت به ناهماهنگی حساس تر هستند. حتی ناهماهنگی های جزئی می تواند باعث ایجاد الگوهای سایش ناهموار شود که طول عمر چرخ دنده را کاهش می دهد و منجر به ناکارآمدی سیستم می شود. از سوی دیگر، چرخ دنده‌های خار می‌توانند ناهماهنگی را بهتر تحمل کنند و نصب و نگهداری آن‌ها را در برنامه‌هایی که تراز دقیق ضروری نیست آسان‌تر می‌کنند.



4. زمان انتخاب چرخ دنده های حلزونی (بهترین سناریوهای استفاده)

عملکرد بی صدا در دور بالا

اگر برنامه شما به نویز کم در سرعت های بالا نیاز دارد، مانند گیربکس های خودرو یا رباتیک با دقت بالا، چرخ دنده های مارپیچ انتخاب واضحی هستند. عمل مش بندی صاف آنها لرزش و سر و صدا را به حداقل می رساند و آنها را برای شرایطی که کاهش نویز در اولویت قرار دارد ایده آل می کند.

سیستم های فشرده نیاز به چگالی بار بالاتر

چرخ دنده های حلزونی برای کاربردهای فشرده که نیاز به انتقال گشتاور بالا در فضای محدود دارند ایده آل هستند. از آنجایی که چرخ دنده های مارپیچ دارای سطح تماس بزرگ تری هستند، می توانند چگالی بار بیشتری را تحمل کنند و برای سیستم هایی مانند اتصالات رباتیک، گیربکس های فشرده و پیشرانه های خودرو که در آن فضا محدود است اما به کارایی بالا نیاز است، عالی هستند.

چرخه های کار مداوم

چرخ دنده های حلزونی برای کاربردهایی که به طور مداوم کار می کنند، مانند نوار نقاله، میکسر و کمپرسور، مناسب هستند. عمل مش بندی صاف و کاهش بارهای ضربه ای، چرخ دنده های مارپیچ را بادوام تر کرده و قادر به انجام عملیات طولانی مدت بدون خرابی هستند.

هزینه های طراحی پنهان

در حالی که چرخ دنده های مارپیچ عملکرد برتر را در کاربردهای با بار بالا ارائه می دهند، طراحی آنها با هزینه های پنهان همراه است. نیروهای محوری ایجاد شده توسط چرخ دنده های مارپیچ نیاز به استفاده از یاتاقان های رانش و طراحی های محفظه قوی تری دارند. این اجزای اضافی می توانند هم هزینه اولیه و هم نیازمندی های تعمیر و نگهداری را افزایش دهند و در نظر گرفتن دقیق طراحی کلی سیستم ضروری است.



5. وقتی Spur Gears گزینه بهتری است

طراحی های کم هزینه و کم پیچیدگی

برای کاربردهایی که مقرون به صرفه بودن و سادگی دغدغه اصلی هستند، چرخ دنده های خار اغلب انتخاب بهتری هستند. طراحی ساده‌تر آن‌ها باعث می‌شود تولید آن‌ها هزینه کمتری داشته باشد و نگهداری آن‌ها آسان‌تر باشد. آنها برای کاربردهای کم بار مانند نوار نقاله های سبک و ماشین آلات اولیه ایده آل هستند.

کارایی قطارهای دنده اول

اگر برنامه شما به بهره وری انرژی اهمیت می دهد، چرخ دنده های خار ممکن است انتخاب ارجح باشد. از آنجایی که چرخ دنده های خار در مقایسه با چرخ دنده های مارپیچی اصطکاک لغزشی کمتری دارند، در سرعت ها و بارهای پایین تر از نظر انرژی کارآمدتر هستند. این باعث می شود آنها برای ماشین آلات با باتری و سایر سیستم هایی که به حداقل رساندن اتلاف انرژی در آنها مهم است مناسب باشند.

تعمیر و نگهداری و تعویض آسان

چرخ دنده های خار به دلیل طراحی ساده تر برای نصب و نگهداری ساده تر هستند. این امر باعث می‌شود تا در صورت نیاز، جایگزینی آنها آسان‌تر و سریع‌تر شود، که در صنایعی که به سیستم‌های دنده‌ای با تعمیر و نگهداری کم و با قابلیت اطمینان بالا نیاز دارند، مزیتی محسوب می‌شود. چرخ دنده های خار اغلب در ماشین ابزارهای کوچک، دکل های آزمایشی و سیستم های کم سرعت استفاده می شوند.

بهترین برنامه های کاربردی

چرخ دنده‌های خار معمولاً در برنامه‌هایی استفاده می‌شوند که به دقت یا ظرفیت بار بالا نیاز ندارند. اینها شامل کاهنده های اصلی، برنامه های کاربردی سبک و ماشین های نمونه اولیه است.

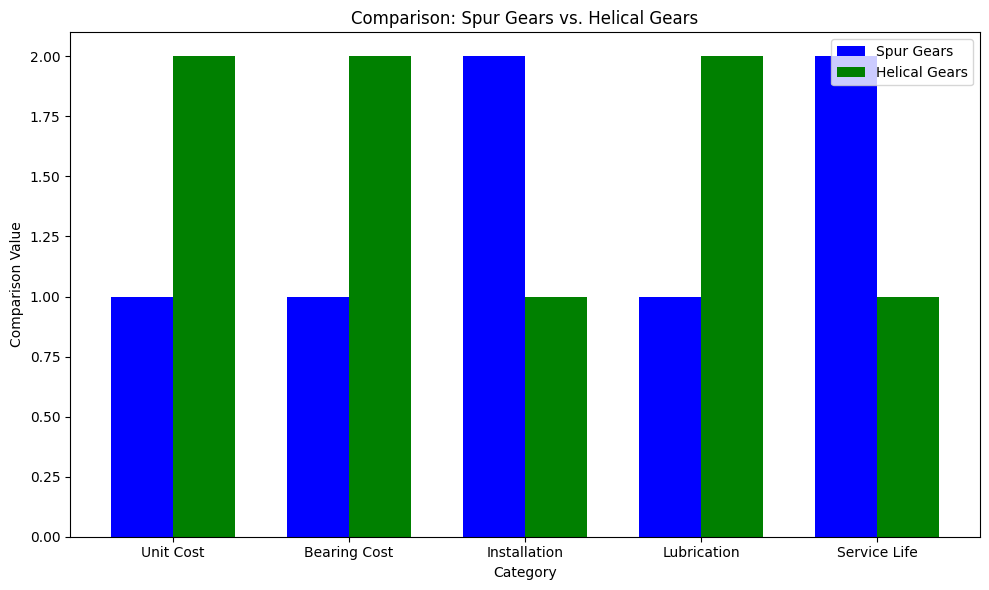

6. مقایسه هزینه، ساخت و نگهداری

دسته بندی	چرخ دنده	چرخ دنده های حلزونی
هزینه واحد	پایین تر	بالاتر
هزینه تحمل	پایین تر	بالاتر (به دلیل بار محوری)
نصب و راه اندازی	راحت تر	پیچیده تر
روغن کاری	اساسی	پیشرفته
عمر خدمات	متوسط	طولانی تر تحت بار سنگین

چرخ دنده های حلزونی به طور کلی به فرآیندهای ساخت و مواد پیشرفته تری نیاز دارند. ابزارهای تخصصی برای برش دندانه های مارپیچی لازم است و چرخ دنده های مارپیچی اغلب به سخت شدن کیس و عملیات حرارتی برای تحمل بارهای بالاتر به طور موثر نیاز دارند. این امر باعث افزایش هزینه ساخت در مقایسه با چرخ دنده های خار می شود که ماشین کاری آنها آسان تر است و به مواد کمتری نیاز دارد.



7. روانکاری، گرما، و دوام (مخصوصا برای چرخ دنده های مارپیچ)

چرخ دنده های حلزونی به دلیل تماس لغزشی بین دندانه ها نسبت به چرخ دنده های خار گرمای بیشتری تولید می کنند. روانکاری مناسب برای اطمینان از عملکرد روان و جلوگیری از سایش زودرس ضروری است. چرخ دنده های حلزونی به روان کننده هایی با ویسکوزیته بالا و افزودنی های فشار شدید برای کاهش اصطکاک و حفظ عملکرد کارآمد نیاز دارند.

علاوه بر این، نیروی محوری ایجاد شده توسط چرخ دنده های مارپیچ استفاده از یاتاقان های رانش را ضروری می کند و نیاز به توجه بیشتر به طراحی کلی سیستم چرخ دنده برای تحمل بار اضافی دارد. روغن کاری ضعیف یا نصب نادرست می تواند منجر به گرمای بیش از حد، سایش بیش از حد و در نهایت خرابی شود.



8. چک لیست انتخاب سریع: Spur Gears در مقابل چرخ دنده های هلیکال

معیارها	چرخ دنده های حلزونی	چرخ دنده
نویز کم	بله	خیر
ظرفیت بار بالاتر	بله	خیر
طراحی فشرده	بله	خیر
هزینه ساخت بالاتر	بله	خیر
طراحی و نگهداری ساده	خیر	بله

چرخ دنده های حلزونی را انتخاب کنید اگر:

● به نویز کم و حرکت صاف نیاز دارید

● به ظرفیت بار بالا در یک فضای فشرده نیاز دارید

● سیستم شما با سرعت بالا کار می کند یا به کار مداوم نیاز دارد

● می توانید بار محوری را با یاتاقان های رانش تحمل کنید

Spur Gears را انتخاب کنید اگر:

● مقرون به صرفه بودن و سادگی دغدغه اصلی شماست

● برنامه شما با سرعت کم کار می کند یا به تعمیر و نگهداری آسان نیاز دارد

● نیازی به گشتاور یا ظرفیت بار بالا ندارید



نتیجه گیری

به طور خلاصه، چرخ دنده های مارپیچ مزایای قابل توجهی در کاربردهای با بار بالا و سرعت بالا ارائه می دهند و انتقال نیرو را صاف و کارآمد ارائه می دهند. در حالی که ساخت و نگهداری آن‌ها گران‌تر و پیچیده‌تر هستند، توانایی آن‌ها در کنترل گشتاور بالاتر، سرعت‌های بالاتر و عملکرد بی‌صدا، آن‌ها را برای گیربکس‌های خودرو و ماشین‌آلات پیشرفته ایده‌آل می‌کند.

در مقابل، چرخ دنده های خار یک انتخاب مقرون به صرفه برای سیستم های ساده تر با بار و سرعت کمتر هستند. طراحی ساده، سهولت ساخت و نگهداری آنها را برای کاربردهای سبک که نیازی به عملکرد پیشرفته چرخ دنده های مارپیچ ندارند، ایده آل می کند.

در نهایت، انتخاب بین چرخ دنده های مارپیچی و چرخ دنده های مارپیچی به نیازهای کاربردی خاص شما بستگی دارد. در نظر گرفتن بار، سرعت، نویز و بودجه به شما کمک می کند تا انتخاب مناسبی را برای عملکرد بهینه و طول عمر داشته باشید.

در Hangzhou Perpetual Machinery & Equipment Co., Ltd.، ما متعهد به ارائه راه حل های دنده ای با کیفیت بالا هستیم تا به شما کمک کنیم بهترین انتخاب را برای سیستم های خود داشته باشید.



سوالات متداول

س: تفاوت بین چرخ دنده های مارپیچی و چرخ دنده های مارپیچ چیست؟

ج: چرخ دنده های مارپیچی دارای دندانه های مستقیم و مشبک هستند که صدای بیشتری ایجاد می کند و ضربه بیشتری ایجاد می کند، در حالی که چرخ دنده های مارپیچ دارای دندانه های زاویه دار هستند که به تدریج مشبک می شوند و صدا را کاهش می دهند و انتقال قدرت نرم تری را ارائه می دهند.

س: چه زمانی باید از چرخ دنده های مارپیچ به جای چرخ دنده های خار استفاده کنم؟

پاسخ: در مواقعی که به عملکرد بی صداتر، ظرفیت بار بیشتر یا عملکرد بهتر در سرعت های بالاتر نیاز دارید، مانند گیربکس های خودرو یا ماشین های صنعتی با گشتاور بالا، چرخ دنده های مارپیچ را انتخاب کنید.

س: دنده های مارپیچ چگونه بارهای بالا را بهتر از چرخ دنده های خار تحمل می کنند؟

پاسخ: چرخ دنده های حلزونی به لطف طراحی دندانه های زاویه دار، بار را به طور همزمان روی دندان های بیشتری توزیع می کنند که در نتیجه ظرفیت بار بالاتر و درگیری نرم تر در مقایسه با چرخ دنده های خار ایجاد می شود.

س: چرا ساخت چرخ دنده های مارپیچی گران تر از چرخ دنده های مارپیچ است؟

پاسخ: ساخت چرخ دنده های مارپیچ به دلیل داشتن دندانه های زاویه دار به تجهیزات تخصصی و فرآیندهای برش دقیق تری نیاز دارد که این امر آنها را پیچیده تر و پرهزینه تر از چرخ دنده های خار می کند.
