Catena resistente alla corrosione/placcata Dacromet (25DR, 35DR, 41DR, 50DR)

CATENA N.	Pece	del rullo     Diametro	Larghezza     tra     le piastre interne	del perno     Diametro	Lunghezza perno		interna     piastra     Dip.	della piastra     Spessore	Carico di rottura	Peso     al metro
Cadena n	Passo	Diametro     rodillo	dell'ancora     Interno	Diametro     passante	Passante di longitudine		Altura     plaças	Ancho     placas	Carga rotura	Peso     per metro
	P	d1     massimo	b1     minuto	d2     massimo	L     max	Lcmax     ​	h2max     ​	t/T     massimo	Q	Q
	mm	mm	mm	mm	mm	mm	mm	mm	kN/libbre	kg/m
*25DR	6.350	3.30	3.18	2.31	7.90	8.40	6.00	0.80	3,50/795	0.15
*35DR	9.525	5.08	4.77	3.58	12.40	13.17	9.00	1.30	7,90/1795	0.33
41DR	12.700	7.77	6.25	3.58	13.75	15.00	9.91	1.30	6.67/1516	0.41
40DR	12.700	7.95	7.85	3.96	16.60	17.80	12.00	1.50	14.10/3205	0.62
50DR	15.875	10.16	9.40	5.08	20.70	22.20	15.09	2.03	22.20/5045	1.02
60DR	19.050	11.91	12.57	5.94	25.90	27.70	18.00	2.42	31.80/7227	1.50
80DR	25.400	15.88	15.75	7.92	32.70	35.00	24.00	3.25	56.70/12886	2.60
100 DR	31.750	19.05	18.90	9.53	40.40	44.70	30.00	4.00	88.50/20114	3.91
120DR	38.100	22.23	25.22	11.10	50.30	54.30	35.70	4.80	127.00/28864	5.62
140DR	44.450	25.40	25.22	12.70	54.40	59.00	41.00	5.60	172.40/39182	7.50
160DR	50.800	28.58	31.55	14.27	64.80	69.60	47.80	6.40	226.80/51545	10.10
04BDR	6.000	4.00	2.80	1.85	6.80	7.80	5.00	0.60	3.00/682	0.11
05BDR	8.000	5.00	3.00	2.31	8.20	8.90	7.10	0.80	5.00/1136	0.20
06BDR	9.525	6.35	5.72	3.28	13.15	14.10	8.20	1.30	9.00/2045	0.41
08BDR	12.700	8.51	7.75	4.45	16.70	18.20	11.80	1.60	18.00/4091	0.69
10 BDR	15.875	10.16	9.65	5.08	19.50	20.90	14.70	1.70	22.40/5091	0.93
12BDR	19.050	12.07	11.68	5.72	22.50	24.20	16.00	1.85	29.00/6591	1.15
16BDR	25.400	15.88	17.02	8.28	36.10	37.40	21.00	4.15/3.1	60.00/13636	2.71
20 BDR	31.750	19.05	19.56	10.19	41.30	45.00	26.40	4,5/3,5	95.00/21591	3.70
24BDR	38.100	25.40	25.40	14.63	53.40	57.80	33.20	6.0/4.8	160,00/36364	7.10
28BDR	44.450	27.94	30.99	15.90	65.10	69.50	36.70	7.5/6.0	200,00/45455	8.50
32BDR	50.800	29.21	30.99	17.81	66.00	71.00	42.00	7.0/6.0	250,00/56818	10.25

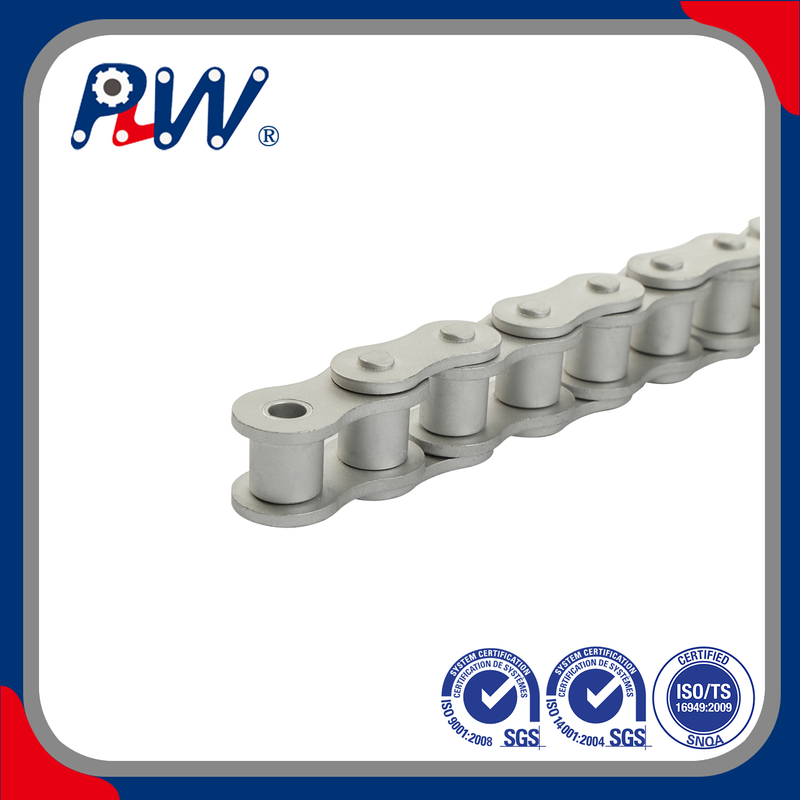

Catena a rulli rivestita in Dacromet per trasmissioni di potenza industriali resistenti alla corrosione

La nostra catena placcata Dacromet è una catena a rulli resistente alla corrosione progettata per applicazioni di trasmissione e trasporto di potenza industriale in cui i trattamenti superficiali convenzionali potrebbero non fornire una protezione ambientale sufficiente.

Dotata di un rivestimento protettivo a base di Dacromet sui componenti della catena, la catena offre una maggiore resistenza alla corrosione, all'umidità, all'esposizione al sale e agli ambienti industriali esigenti, pur mantenendo prestazioni meccaniche affidabili.

È adatto per macchinari, trasportatori, attrezzature esterne, sistemi di produzione automobilistica, macchine agricole, attrezzature per la movimentazione dei materiali e altre applicazioni che richiedono una migliore protezione dalla corrosione e un funzionamento affidabile della catena.

Caratteristiche principali

1. Protezione dalla corrosione basata su Dacromet

Il rivestimento Dacromet fornisce una barriera protettiva contro l'umidità e gli ambienti corrosivi, contribuendo a prolungare la durata della catena in condizioni operative difficili.

2. Maggiore resistenza alla corrosione

Rispetto alla catena in acciaio al carbonio non trattato o con finitura standard, la catena placcata Dacromet offre una migliore resistenza alla corrosione atmosferica, all'umidità, all'esposizione al sale e ai contaminanti industriali.

3. Costruzione in acciaio ad alta resistenza

La catena è realizzata con materiali di acciaio selezionati e componenti lavorati con precisione per fornire resistenza alla trazione, resistenza all'usura e stabilità dimensionale affidabili.

4. Trasmissione di potenza affidabile

Perni, boccole, rulli e piastre realizzati con precisione aiutano a mantenere un innesto regolare con i pignoni e una trasmissione di potenza stabile durante il funzionamento continuo.

5. Adatto ad ambienti industriali difficili

Le catene rivestite in Dacromet sono particolarmente adatte per applicazioni esposte a condizioni esterne, umidità, sale antigelo, umidità industriale e altri ambienti corrosivi.

6. Produzione OEM e personalizzata

Il passo della catena, le dimensioni, gli attacchi, le specifiche del rivestimento, i requisiti di resistenza e l'imballaggio possono essere personalizzati in base ai requisiti dell'attrezzatura e ai disegni del cliente.

---

Specifiche tecniche

Specifica	Opzioni tipiche/Descrizione
Tipo di prodotto	Catena a rulli placcata in Dacromet
Tipo di catena	A filo singolo/a doppio filo/multi-filo
Materiale	Acciaio al carbonio/acciaio legato/personalizzato
Trattamento superficiale	Rivestimento protettivo a base di Dacromet
Protezione dalla corrosione	Maggiore resistenza all'umidità, all'umidità e alla corrosione atmosferica
Norma della catena	ANSI/ISO/DIN/BS/JIS/Specifica del cliente
Pece	Secondo la dimensione della catena
Diametro del rullo	Secondo la dimensione della catena
Larghezza interna	Secondo la dimensione della catena
Spessore della piastra	Secondo la dimensione della catena
Diametro del perno	Secondo la dimensione della catena
Resistenza alla trazione	In base alla dimensione e al materiale della catena
Carico di lavoro	Dipendente dall'applicazione
Spessore del rivestimento	Secondo le specifiche del rivestimento
Aspetto del rivestimento	Argento/Grigio metallizzato, a seconda del sistema di rivestimento
Lubrificazione	Lubrificato in fabbrica/Specificato dal cliente
Ambiente operativo	Ambienti esterni/umidi/industriali/corrosivi
Allegati	Standard o personalizzato
Collegamento di collegamento	Disponibile
Collegamento di compensazione	Disponibile ove applicabile
Produzione	Standard/OEM/Personalizzato
Confezione	Sfuso/in bobina/in cartone/su misura
Ispezione	Controllo dimensionale, di trazione, di rivestimento e di aspetto

Nota: le dimensioni effettive, la resistenza alla trazione, lo spessore del rivestimento, la temperatura operativa e le prestazioni di resistenza alla corrosione dipendono dalla dimensione della catena selezionata, dal tipo di acciaio, dal sistema di rivestimento e dalle condizioni di applicazione.

---

Tecnologia di rivestimento Dacromet

Dacromet è una tecnologia di rivestimento a base di lamelle di zinco-alluminio utilizzata per migliorare la protezione dalla corrosione dei componenti in acciaio.

A differenza delle tradizionali finiture in zinco elettrolitico, un rivestimento di tipo Dacromet viene generalmente applicato attraverso un processo di rivestimento e indurimento controllato. Lo strato protettivo risultante aiuta a isolare il substrato di acciaio dall'umidità e dai mezzi corrosivi.

Per le catene a rulli, il rivestimento Dacromet può essere applicato a componenti selezionati della catena per migliorare la resistenza alla corrosione mantenendo i requisiti dimensionali necessari per il corretto innesto della catena e del pignone.

Vantaggi tipici

• Migliore resistenza alla corrosione atmosferica

• Migliore protezione in ambienti umidi

• Adatto per macchinari da esterno

• Buona resistenza agli ambienti contenenti sale

• Rivestimento protettivo uniforme su componenti complessi

• Riduzione del rischio di infragilimento da idrogeno legato alla zincatura convenzionale quando viene utilizzato un processo Dacromet appropriato

• Adatto per applicazioni industriali esigenti

Le prestazioni effettive del rivestimento dipendono dalla formulazione del rivestimento, dal pretrattamento, dallo spessore del rivestimento, dal processo di indurimento, dal materiale del substrato e dall'ambiente di servizio.

---

Costruzione di catene

Una catena a rulli rivestita in Dacromet è costituita da più componenti realizzati con precisione che lavorano insieme per fornire una trasmissione meccanica affidabile.

Piatti esterni

Le piastre esterne in acciaio ad alta resistenza forniscono supporto strutturale e trasmettono i carichi di trazione attraverso la catena.

Piatti interni

Le piastre interne collegano il gruppo catena e collaborano con le boccole e i rulli durante l'innesto del pignone.

Perni

I perni rettificati di precisione collegano le piastre interna ed esterna e sono progettati per resistere a carichi di trazione e articolazione ripetuti.

Boccole

Le boccole forniscono l'interfaccia cuscinetto tra perni e rulli, contribuendo ad un'articolazione fluida della catena e alla resistenza all'usura.

Rulli

I rulli si innestano nei denti della ruota dentata per ridurre l'attrito e garantire un movimento fluido della catena.

Rivestimento protettivo

Il rivestimento a base di Dacromet fornisce un'ulteriore protezione superficiale contro l'umidità e la corrosione.

---

Catena Dacromet e catena tradizionale trattata in superficie

Caratteristiche	Catena placcata Dacromet Catena	convenzionale zincata Catena	in acciaio non rivestito
Protezione dalla corrosione	Alto	Da moderato ad alto	Basso
Resistenza all'umidità	Bene	Bene	Limitato
Applicazioni esterne	Adatto	Adatto a seconda dell'ambiente	Limitato
Esposizione al sale	Resistenza migliorata	Resistenza moderata	Povero
Aspetto superficiale	Grigio metallizzato/Argento	Argento	Acciaio/Nero
Metodo di rivestimento	Sistema di rivestimento lamellare in zinco-alluminio	Galvanotecnica o relativo rivestimento di zinco	Nessuno
Protezione dalla corrosione industriale	Eccellente per molte applicazioni	Buono per applicazioni generali	Limitato
Trasmissione per impieghi gravosi	Disponibile	Disponibile	Disponibile
Rivestimento personalizzato	Disponibile	Disponibile	Disponibile

Le prestazioni variano in base al sistema di rivestimento, alle specifiche della catena, all'ambiente, alla lubrificazione e alle condizioni operative.

---

Applicazioni

Le catene rivestite in Dacromet sono adatte per un'ampia gamma di applicazioni di trasmissione e trasporto di potenza industriale.

Macchinari industriali

• Sistemi di azionamento industriale

• Riduttori e riduttori di velocità

• Macchinari di produzione

• Apparecchiature di trasmissione meccanica

• Linee di produzione automatizzate

Sistemi di trasporto

• Trasportatori per la movimentazione dei materiali

• Trasportatori di imballaggio

• Linee di assemblaggio

• Sistemi di trasporto per magazzini

• Attrezzature di trasporto industriale

Attrezzature per esterni

• Macchine agricole

• Attrezzature per il trasporto all'aperto

• Macchinari legati all'edilizia

• Attrezzature per la lavorazione agricola

• Attrezzatura esposta all'umidità e alle intemperie

Automotive e manifatturiero

• Linee di produzione automobilistica

• Attrezzature per saldatura e assemblaggio

• Sistemi di movimentazione dei pezzi

• Linee di produzione per il trattamento delle superfici

• Sistemi di movimentazione dei materiali industriali

Altre applicazioni

• Macchine tessili

• Attrezzature per la stampa

• Macchine per la lavorazione alimentare in cui la catena non è direttamente esposta agli alimenti e sono soddisfatti i requisiti igienici applicabili

• Attrezzature industriali adiacenti al mare

• Ambienti industriali corrosivi o umidi

---

Produzione e controllo qualità

Le prestazioni costanti della catena dipendono sia dalla precisione meccanica che dalla qualità del rivestimento. Il nostro processo di produzione e ispezione può includere:

degli articoli di ispezione	Metodo di controllo della qualità
Passo della catena	Misurazione dimensionale di precisione
Dimensioni della piastra	Controllo dimensionale
Diametro del perno	Misurazione di precisione
Diametro del rullo	Controllo dimensionale
Larghezza interna	Controllo dimensionale
Resistenza alla trazione	Prove di carico di trazione
Allungamento della catena	Misurazione della lunghezza e dell'allungamento
Aspetto del rivestimento	Ispezione visiva
Spessore del rivestimento	Misurazione dello spessore del rivestimento
Copertura della superficie	Ispezione visiva/di processo
Durezza	Test di durezza dove specificato
Composizione materiale	Certificazione dei materiali/analisi della composizione
Qualità dell'assemblaggio	Controllo funzionale e dimensionale
Innesto del pignone	Ispezione funzionale dove richiesto

documentazione di qualità come certificati dei materiali, rapporti di ispezione dimensionale, rapporti di prove di trazione e registri di ispezione del rivestimento . In base ai requisiti del progetto, è possibile fornire

---

Catena personalizzata placcata in Dacromet

Supportiamo soluzioni personalizzate di catene rivestite in Dacromet per produttori di apparecchiature OEM, produttori di macchinari, distributori e fornitori di trasmissioni di potenza industriali.

Le opzioni di personalizzazione possono includere:

• Catena standard ANSI / ISO / DIN / BS

• Configurazioni singole, doppie e multifilo

• Diversi gradi di acciaio

• Specifiche del rivestimento Dacromet

• Requisiti di spessore del rivestimento

• Lunghezza della catena personalizzata

• Perni estesi

• Catene di attacco

• Piatti speciali

• Catene a perno cavo

• Configurazioni di catene di trasporto

• Requisiti speciali di resistenza alla trazione

• Imballaggio ed etichettatura personalizzati

• Produzione OEM secondo disegni o campioni

Per progetti personalizzati, fornire il numero della catena, il passo, le dimensioni, l'ambiente operativo, la resistenza alla trazione richiesta, i requisiti di rivestimento, la lunghezza della catena e le condizioni di applicazione.

---

Perché scegliere la catena placcata Dacromet?

Protezione anticorrosione migliorata
Progettata per applicazioni in cui la catena in acciaio convenzionale richiede una protezione superficiale aggiuntiva.

Prestazioni meccaniche affidabili
I componenti realizzati con precisione forniscono un innesto stabile e una trasmissione di potenza affidabile.

Costruzione di livello industriale
I componenti in acciaio ad alta resistenza sono selezionati in base alle dimensioni della catena e ai requisiti applicativi.

Adatto per ambienti difficili
Una soluzione pratica per ambienti umidi, esterni, esposti al sale e industriali.

Personalizzazione OEM
Le specifiche della catena, gli accessori, i requisiti di rivestimento e l'imballaggio possono essere personalizzati per diversi sistemi di attrezzatura.

Produzione con controllo di qualità
Le ispezioni dimensionali, meccaniche, di rivestimento e di assemblaggio contribuiscono a garantire una qualità costante del prodotto.

---

Informazioni sull'ordinazione

Per selezionare la catena placcata Dacromet appropriata, fornire:

1. Misura della catena o numero della catena

2. Lunghezza della catena richiesta

3. Configurazione singola/doppia/multifilo

4. Velocità operativa

5. Potenza di trasmissione o carico

6. Specifiche del pignone

7. Temperatura operativa

8. Condizioni ambientali corrosive

9. Specifica del rivestimento richiesto

10. Accessori speciali o requisiti OEM

Il nostro team di ingegneri può consigliare una configurazione di catena adatta in base alla vostra attrezzatura e alle condizioni operative.

Catena placcata Dacromet per trasmissione di potenza resistente alla corrosione

Scegli una catena a rulli rivestita in Dacromet quando è necessario combinare una trasmissione meccanica affidabile con una migliore protezione dalla corrosione.

Con dimensioni della catena, materiali, specifiche di rivestimento, accessori e imballaggi personalizzabili, forniamo soluzioni di catene resistenti alla corrosione per macchinari industriali, sistemi di trasporto, attrezzature agricole, linee di produzione automobilistica e altre applicazioni impegnative.

Contattaci per specifiche sulla catena, personalizzazione OEM, campioni e preventivi tecnici.
